Как поменять ремкомплект кулисы на ваз 2112

Кулиса на ВАЗ 2112 – узел, отвечающий за четкость переключения передач. Со временем втулки, пыльники и фиксаторы изнашиваются, что приводит к люфтам, затрудненному включению скоростей и характерному дребезжанию на холостых оборотах. Стандартный ремкомплект (артикул 2110-1703195-10) включает в себя: две пластиковые втулки, резиновый пыльник, стопорное кольцо и пружину. Замена этих элементов восстанавливает работоспособность механизма без необходимости покупки новой кулисы.

Работу можно выполнить самостоятельно за 1,5–2 часа, если следовать последовательности действий и использовать правильный инструмент. Потребуются: ключи на 10 и 13, отвертка с плоским жалом, молоток, пассатижи, смазка Литол-24 или ШРУС-4. Перед началом демонтажа убедитесь, что рычаг КПП находится в нейтральном положении – это упростит снятие тяги и предотвратит случайное смещение механизма.

Основная сложность при замене – доступ к кулисе. На ВАЗ 2112 она расположена под центральным тоннелем, поэтому потребуется снять пластиковую облицовку и частично демонтировать элементы салона. Не пытайтесь выбивать втулки без предварительного нагрева – это может привести к повреждению посадочных мест. Вместо этого используйте строительный фен или горячую воду для размягчения пластика.

После установки нового ремкомплекта обязательно отрегулируйте привод переключения передач. Для этого ослабьте болт крепления тяги к кулисе, выставите рычаг КПП в нейтраль и зафиксируйте положение. Проверьте четкость включения всех скоростей – люфт или заедание указывают на неправильную регулировку или бракованные детали.

Необходимые инструменты и материалы для замены кулисы

Для замены ремкомплекта кулисы на ВАЗ 2112 потребуется стандартный набор инструментов, адаптированный под специфику работы с трансмиссией. Основной комплект включает торцевые головки на 10, 13 и 17 мм – они понадобятся для демонтажа кронштейнов и креплений кулисы. Обязательно наличие удлинителя для головок, так как доступ к болтам под днищем ограничен. Также пригодится накидной ключ на 13 мм для работы с труднодоступными соединениями.

Из специализированных инструментов необходим динамометрический ключ с диапазоном 20–100 Н·м – он обеспечит правильную затяжку болтов карданчика кулисы, предотвращая их самопроизвольное ослабление. Для снятия стопорных колец потребуются щипцы с тонкими губками или специальный съемник. Не лишним будет иметь под рукой молоток с резиновой насадкой для аккуратного выбивания штифтов без повреждения деталей.

Ремкомплект кулисы для ВАЗ 2112 должен включать: новый карданчик (артикул 2110-1703160), стопорное кольцо, пластиковую втулку, резиновый пыльник и комплект уплотнительных колец. Перед покупкой проверьте совместимость деталей с модификацией автомобиля – для машин с 16-клапанным двигателем могут потребоваться дополнительные прокладки. Рекомендуется приобретать оригинальные запчасти или аналоги от проверенных производителей, таких как «Триал» или «БелМаг».

Дополнительно подготовьте смазку для шарниров – подойдет литол-24 или специализированная пластичная смазка для трансмиссий. Для очистки посадочных мест от старого герметика и грязи используйте металлическую щетку и ветошь. Если работы проводятся на подъемнике, убедитесь в наличии страховочных упоров. При отсутствии подъемника потребуется домкрат и противооткатные башмаки для фиксации автомобиля.

Для финальной регулировки кулисы после установки пригодится штангенциркуль или линейка с точностью до 1 мм – это позволит выставить оптимальный ход рычага КПП. Не забудьте про перчатки и защитные очки: работа под автомобилем связана с риском попадания грязи и мелких частиц в глаза. Все инструменты и материалы разложите в зоне досягаемости до начала работ, чтобы избежать лишних перемещений под машиной.

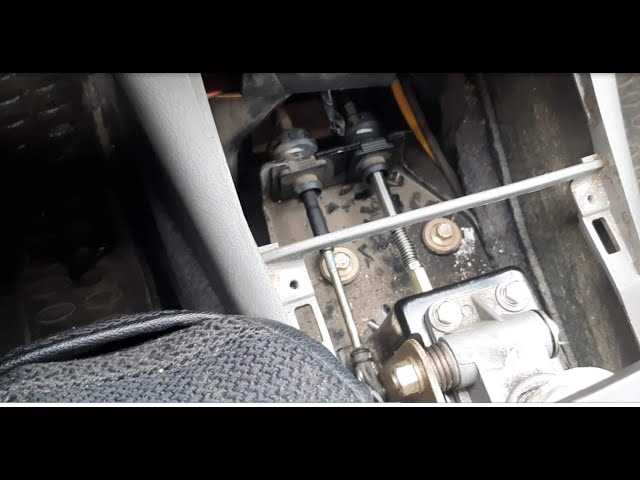

Снятие центральной консоли и доступа к кулисе

Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание проводки при демонтаже. Центральная консоль на ВАЗ 2112 крепится на 6 саморезах: 2 под декоративной накладкой магнитолы, 2 под пепельницей и 2 в нише под рычагом КПП. Для доступа к нижним креплениям потребуется снять пластиковый кожух рычага переключения передач, который фиксируется защелками по периметру.

Снимите рукоятку рычага КПП, потянув её вверх с усилием. Под ней обнаружится пластиковая втулка – её нужно аккуратно поддеть отвёрткой, чтобы не повредить посадочное место. Далее отсоедините разъёмы проводки от прикуривателя, подсветки пепельницы и кнопок обогрева заднего стекла (если установлены). Отключайте их поочерёдно, запоминая расположение, чтобы избежать ошибок при сборке.

Для демонтажа пепельницы выкрутите 2 самореза на её задней стенке и отсоедините фишку подсветки. После этого консоль можно приподнять, но полностью снять её мешает трос привода спидометра. Ослабьте фиксирующую гайку на тросе ключом на 10 и выведите его из кронштейна на коробке передач. Теперь консоль свободна и её можно отложить в сторону.

Под консолью расположена шумоизоляционная прокладка – снимите её, потянув за края. Под ней откроется доступ к кулисе и её механизму. Кулиса крепится к картеру КПП тремя болтами на 13, которые часто закисают. Обработайте их проникающей смазкой за 10–15 минут до демонтажа, чтобы избежать срыва граней.

Отсоедините тягу выбора передач от кулисы, открутив стяжной болт ключом на 10. Болт может быть затянут с усилием – используйте удлинитель для рычага, но не прилагайте чрезмерных усилий, чтобы не сорвать резьбу. После этого отведите тягу в сторону, зафиксировав её проволокой или пластиковой стяжкой, чтобы она не мешала дальнейшим работам.

Проверьте состояние резинового пыльника кулисы – если он порван или деформирован, его необходимо заменить. Пыльник крепится хомутом, который можно ослабить плоскогубцами или отвёрткой. Снимите хомут и аккуратно стяните пыльник с вала кулисы, стараясь не повредить его при установке нового.

Для полного доступа к кулисе потребуется снять защитный кожух картера КПП. Он крепится на 4 болтах на 10 и 2 гайках на 13. Болты расположены по периметру, а гайки – в верхней части кожуха. При демонтаже поддерживайте кожух рукой, чтобы он не упал на землю или другие детали.

После снятия кожуха кулиса полностью открыта. Осмотрите её на предмет износа втулок, люфтов и повреждений. Если требуется замена ремкомплекта, отметьте маркером положение регулировочных болтов относительно кулисы – это упростит последующую настройку при сборке. Для демонтажа кулисы открутите три болта на 13 и снимите её с вала КПП, слегка покачивая из стороны в сторону.

Демонтаж старого ремкомплекта кулисы на ВАЗ 2112

Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить случайное замыкание проводки при демонтаже. Поднимите автомобиль на подъемнике или установите на смотровую яму – доступ к кулисе снизу удобнее. Если работаете на земле, используйте домкрат и страховочные упоры под передние колеса.

Отсоедините тягу привода переключения передач от шарнира кулисы. Для этого ослабьте хомут крепления тяги ключом на 13 и сдвиньте его в сторону коробки передач. Шарнир выйдет из зацепления с рычагом кулисы без усилий – не применяйте рычаг или молоток, чтобы не повредить пластиковые элементы.

Снимите защитный чехол кулисы. Он фиксируется тремя болтами под ключ на 10 – два спереди и один сзади. Открутите их, затем аккуратно стяните чехол вверх, освобождая доступ к механизму. Если чехол прикипел, используйте отвертку с плоским жалом, но не деформируйте металлические кромки.

Демонтируйте стопорное кольцо, удерживающее шарнир кулисы на валу. Для этого понадобятся круглогубцы или специальный съемник стопорных колец. Подденьте кольцо за одну из прорезей и разожмите его, затем снимите с вала. Если кольцо заржавело, обработайте его проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа.

Открутите два болта крепления кулисы к картеру коробки передач. Они имеют головку под ключ на 17 и часто закисают – используйте удлинитель для увеличения рычага. Придерживайте кулису рукой, чтобы она не упала после откручивания последнего болта. Если болты не поддаются, нагрейте их газовой горелкой в течение 20–30 секунд.

Извлеките кулису из посадочного места. Для этого потяните ее на себя, одновременно покачивая из стороны в сторону. Если механизм не выходит, проверьте наличие дополнительных фиксаторов – на некоторых модификациях ВАЗ 2112 используется шплинт или шайба под валом. Осмотрите картер коробки на предмет остатков герметика или прокладки – удалите их неметаллическим скребком.

Разберите снятую кулису для извлечения ремкомплекта. Отсоедините пружину, фиксирующую рычаг, затем выбейте ось рычага молотком через деревянную проставку. Снимите пластиковые втулки, резиновые уплотнители и шайбы – все они подлежат замене. Проверьте состояние металлических деталей: при наличии задиров или выработки более 0,5 мм замените кулису целиком.

Проверка состояния деталей и подготовка к установке нового ремкомплекта

Перед установкой нового ремкомплекта осмотрите шток кулисы на наличие задиров, коррозии или деформаций – даже незначительные повреждения снижают ресурс новых втулок и уплотнителей. Проверьте состояние пластиковых втулок в картере КПП: если на них видны трещины или износ более 0,5 мм по диаметру, замените их вместе с ремкомплектом. Обратите внимание на пыльник кулисы – разрывы или затвердевание резины требуют обязательной замены, иначе грязь быстро выведет из строя новые детали. Замерьте люфт штока в сборе с рычагом: при отклонении более 3 мм в горизонтальной плоскости потребуется регулировка или замена шаровой опоры.

Очистите посадочные поверхности в картере КПП от старого герметика и масляных отложений – используйте металлическую щетку и растворитель, избегая повреждения алюминиевых кромок. Смажьте новые втулки и уплотнительные кольца тонким слоем трансмиссионного масла (например, ТАД-17 или аналогом) перед установкой, чтобы предотвратить их перекос при монтаже. Подготовьте динамометрический ключ: момент затяжки болтов крепления кулисы к картеру КПП составляет 18–22 Н·м, а гайки шаровой опоры – 40–50 Н·м. Проверьте комплектность нового ремкомплекта: в него должны входить две втулки, два уплотнительных кольца, пыльник и стопорное кольцо – отсутствие хотя бы одной детали сделает установку невозможной.

Установка нового ремкомплекта кулисы на место

Установите нижнюю втулку в картер коробки передач, совместив выступы на её корпусе с пазами в посадочном отверстии. Для фиксации используйте лёгкие удары резиновой киянкой – металлический инструмент может повредить пластик. Верхнюю втулку закрепите на штоке кулисы, предварительно убедившись, что стопорное кольцо надёжно вошло в канавку. Если кольцо не фиксируется, замените его на новое из ремкомплекта: деформированные элементы приведут к люфту и стукам при переключении передач.

Соберите механизм в обратной последовательности, ориентируясь на метки, нанесённые при демонтаже. Затяните болт крепления кулисы к штоку моментом 18–22 Н·м – превышение усилия вызовет деформацию пластиковых элементов. После установки отрегулируйте привод переключения передач: зазор между штоком и рычагом кулисы должен составлять 0,5–1 мм. Проверьте чёткость включения всех передач, особенно задней – её вилка наиболее чувствительна к неверной регулировке.

После сборки проведите тест-драйв: проедьте 10–15 км, переключая передачи во всём диапазоне оборотов. При появлении хруста или затруднённого включения проверьте регулировку привода и состояние втулок. Если проблема сохраняется, осмотрите шток на предмет изгиба – деформация даже на 0,3 мм приводит к некорректной работе механизма. Для точной диагностики используйте штангенциркуль: биение штока не должно превышать 0,1 мм.

Регулировка и настройка кулисы после замены

После установки нового ремкомплекта кулисы на ВАЗ 2112 требуется точная настройка механизма, иначе переключение передач останется нечётким или затруднённым. Начните с проверки положения рычага КПП: он должен находиться в нейтрали, а метка на картере сцепления – совпадать с риской на вилке включения первой передачи. Если смещение заметно, ослабьте стяжной болт хомута кулисы на 10–12 мм и перемещайте тягу в продольном направлении до устранения люфта.

Для корректной регулировки выполните следующие шаги:

• Запустите двигатель, выжмите сцепление и включите первую передачу. Рычаг должен входить без усилий, а ход – составлять не более 20 мм от нейтрали.
• Если передача включается с хрустом или требует дополнительного усилия, сместите кулису на 1–2 мм в сторону моторного отсека, затяните хомут и повторите проверку.
• Проверьте включение задней передачи: при правильной настройке она должна активироваться с первого касания без «провалов» рычага.

Особое внимание уделите зазору между штоком выбора передач и втулкой кулисы. Оптимальное значение – 0,5–1 мм. Измерьте его щупом через технологическое отверстие в пыльнике: если зазор превышает 1,5 мм, замените втулку или отрегулируйте положение штока, подложив шайбы толщиной 0,3–0,5 мм под его основание.

После первичной настройки проведите тест-драйв на скорости до 60 км/ч, последовательно переключая передачи. Обратите внимание на следующие признаки неверной регулировки:

1. Рычаг «уходит» в сторону при включении 3-й или 5-й передачи – требуется смещение кулисы вправо на 2–3 мм.
2. Передачи включаются с задержкой более 0,5 секунды – увеличьте предварительное натяжение пружины тяги на 1–1,5 оборота гайки.
3. Вибрация рычага на холостом ходу – проверьте затяжку болтов крепления кулисы к картеру КПП (момент 18–22 Н·м).

Финальный этап – смазка шарниров и подвижных соединений. Используйте литол-24 или аналог (например, ШРУС-4) в количестве 5–7 г на каждый узел. Нанесите смазку на:

• Шарнир тяги кулисы (до появления излишков из-под пыльника).
• Втулку штока выбора передач (тонким слоем по всей поверхности).
• Контактные поверхности хомута и тяги (предотвращает коррозию и заедание).

После смазки повторно проверьте чёткость переключений и при необходимости скорректируйте настройки.

Проверка работоспособности и тест-драйв автомобиля

После установки ремкомплекта кулисы на ВАЗ 2112 первым этапом проверки станет оценка четкости переключения передач на неподвижном автомобиле. Запустите двигатель, выжмите сцепление и последовательно переведите рычаг КПП во все положения, включая заднюю передачу. Обратите внимание на отсутствие посторонних шумов, заеданий или люфта – при правильной сборке рычаг должен фиксироваться в каждом положении с легким, но отчетливым щелчком. Если переключение сопровождается скрежетом или требует дополнительных усилий, повторно проверьте затяжку болтов крепления кулисы и состояние пластиковых втулок ремкомплекта.

Следующий шаг – динамическая проверка на ходу. Начните движение на первой передаче, плавно разгоняясь до 30–40 км/ч, и последовательно переключайтесь на вторую и третью. При каждом переключении рычаг должен входить в паз без «поиска» нейтрали или необходимости подталкивания. Особое внимание уделите переключению с третьей на четвертую передачу – на ВАЗ 2112 эта пара часто страдает от износа кулисы, и после замены ремкомплекта ход рычага должен стать короче на 15–20%.

На скорости 60–80 км/ч протестируйте переключение на пятую передачу и обратно. Рычаг не должен «выбивать» передачу при резком сбросе газа или под нагрузкой. Если передача самопроизвольно выключается, проверьте регулировку длины тяги кулисы: открутите стопорный болт на 10 мм и сместите тягу на 2–3 мм в сторону салона, затем затяните болт и повторите тест. Задняя передача должна включаться с первого раза без двойного выжима сцепления – если это не так, ослабьте контргайку на штоке выбора передач и поверните шток на 1/4 оборота против часовой стрелки.

Во время тест-драйва проедьте по неровной дороге или «лежачему полицейскому» на скорости 20–30 км/ч. Вибрации и стуки в районе кулисы указывают на недостаточную затяжку крепежных элементов или деформацию металлических деталей ремкомплекта. Проверьте момент затяжки болтов крепления кулисы к картеру КПП – он должен составлять 18–22 Н·м. Если стук сохраняется, демонтируйте кулису и осмотрите шарнирные соединения на предмет трещин или износа пластиковых вкладышей.

После 10–15 км пробега заглушите двигатель и проверьте температуру корпуса КПП в районе кулисы – она не должна превышать 50–60°C. Перегрев может свидетельствовать о чрезмерном трении в новых деталях из-за неправильной сборки или отсутствия смазки. В этом случае разберите узел, нанесите тонкий слой литиевой смазки на шарниры и пластиковые втулки, затем соберите заново. Повторите тест-драйв, уделяя внимание плавности хода рычага.

Финальная проверка – оценка обратной связи от рычага КПП. При правильной настройке кулисы усилие на рычаге при переключении должно быть равномерным, без «провалов» или резких сопротивлений. Если рычаг «болтается» в нейтрали, отрегулируйте натяжение пружины фиксатора: ослабьте контргайку на 13 мм и затяните регулировочный винт на 1–1,5 оборота, затем зафиксируйте контргайку. После всех манипуляций повторите тест-драйв, чтобы убедиться в стабильности работы узла под нагрузкой.
