Современные автомобили развивают скорости свыше 150 км/ч, где даже минимальный дисбаланс колеса в 5 грамм создает центробежную силу до 12 Н на каждые 1000 оборотов в минуту. Лазерная балансировка устраняет эту проблему с точностью до 0,1 грамма, используя бесконтактные датчики и высокоточные лазерные сканеры. В отличие от традиционных методов, где оператор вручную подбирает грузики, лазерная система автоматически определяет зоны дисбаланса и рассчитывает оптимальное распределение массы.
Принцип работы основан на вращении колеса на специальном стенде с частотой до 800 об/мин. Лазерные датчики фиксируют отклонения геометрии диска и шины с разрешением 0,01 мм, передавая данные в процессор. Алгоритмы анализа учитывают не только статический, но и динамический дисбаланс, включая биение обода и неравномерность массы резины. Результат – карта распределения веса с указанием точек для установки грузиков или корректировки положения шины на диске.
Преимущества лазерной балансировки проявляются в трех ключевых аспектах: долговечность подвески, экономия топлива и безопасность. Исследования показывают, что правильно сбалансированные колеса снижают износ ступичных подшипников на 30–40%, а амортизаторов – на 20%. Расход топлива уменьшается на 1–2% за счет снижения сопротивления качению. Для спортивных автомобилей и грузового транспорта критична точность: лазерные системы исключают человеческий фактор, что особенно важно при работе с легкосплавными дисками, где ошибка в 1 грамм может привести к вибрациям на скорости от 90 км/ч.
Эксперты рекомендуют проводить лазерную балансировку каждые 10 000 км пробега или при появлении вибраций на рулевом колесе. Для низкопрофильных шин (высота профиля менее 45%) процедура обязательна после любого ремонта диска или замены покрышки. Стоимость услуги в среднем на 20–30% выше традиционной балансировки, но окупается за счет увеличения ресурса шин на 15–25% и снижения затрат на ремонт ходовой части.
Лазерная балансировка колес: принцип работы и преимущества
Лазерная балансировка – метод коррекции дисбаланса колеса с использованием лазерного сканирования и точного нанесения компенсирующих грузов. Процесс начинается с установки колеса на специализированный стенд, где лазерный датчик фиксирует отклонения массы по окружности с точностью до 0,1 г. Система анализирует данные в реальном времени, определяя зоны с избыточным или недостаточным весом, и рассчитывает оптимальные точки для установки грузов. В отличие от традиционных методов, лазерная технология исключает субъективность оператора и минимизирует погрешности, связанные с ручной разметкой.
Преимущества лазерной балансировки проявляются в трех ключевых аспектах:
- Точность: погрешность измерений не превышает 0,5 г, что критично для высокоскоростных автомобилей и спортивных шин.
- Скорость: полный цикл занимает 2–3 минуты на колесо, включая сканирование и установку грузов, против 5–7 минут при классическом методе.
- Долговечность: лазерная разметка не стирается при эксплуатации, а грузы фиксируются с усилием до 15 Н·м, предотвращая их потерю на неровных дорогах.
Метод особенно эффективен для легкосплавных дисков, где традиционные грузы на клеевой основе ненадежны. Лазерная система позволяет использовать скрытые грузы, монтируемые внутри обода, что сохраняет эстетику диска и снижает аэродинамическое сопротивление. Для шин RunFlat и низкопрофильных покрышек лазерная балансировка – единственный способ добиться стабильности при скоростях свыше 160 км/ч, где даже минимальный дисбаланс вызывает вибрации на руле и ускоренный износ подвески.
Рекомендации по применению:
- Проводите балансировку каждые 10 000 км или при появлении вибраций на скорости от 80 км/ч.
- Используйте лазерную технологию для колес диаметром от 17 дюймов и выше – на меньших размерах разница с классическим методом минимальна.
- Проверяйте давление в шинах перед процедурой: разница в 0,2 бара искажает результаты сканирования.
- Для автомобилей с адаптивной подвеской (например, Audi A8, Mercedes S-Class) лазерная балансировка обязательна – стандартные методы не обеспечивают требуемой точности.
Как лазерный датчик измеряет дисбаланс колеса
Лазерный датчик фиксирует дисбаланс колеса за счет анализа отклонений геометрии вращающейся поверхности. При вращении колеса на балансировочном станке лазерный луч сканирует его профиль с частотой до 10 000 измерений в секунду, фиксируя микроскопические смещения обода относительно идеальной окружности. Датчик регистрирует амплитуду и фазу колебаний, преобразуя их в цифровые сигналы, которые обрабатываются процессором. Точность измерений достигает 0,1 грамма, что позволяет выявлять даже незначительные дисбалансы, незаметные при традиционных методах.
В основе работы лежит принцип триангуляции: лазерный излучатель проецирует точку на поверхность колеса, а приемник фиксирует ее положение под углом. При смещении обода из-за дисбаланса точка смещается, и система вычисляет величину отклонения по формуле:
Δ = (L * tan(θ)) / cos(α),
где Δ – линейное смещение, L – расстояние от датчика до колеса, θ – угол отклонения луча, α – угол установки приемника. Для повышения точности используются многоосевые датчики, компенсирующие вибрации станка и неравномерности вращения.
| Тип дисбаланса | Угловое положение (°) | Величина (г) | Рекомендация |
|---|---|---|---|
| Статический | 45 | 12,3 | Установить груз на внутренней стороне обода |
| Динамический | 180 / 270 | 8,7 / 5,2 | Распределить грузы по обеим сторонам |
| Смешанный | 90 / 315 | 15,1 / 3,9 | Комбинированная коррекция |
Для корректной работы лазерного датчика критически важна предварительная очистка колеса от грязи и остатков старых грузов. Загрязнения на ободе искажают отражение луча, приводя к погрешностям до 30%. Рекомендуется использовать специализированные очистители на спиртовой основе и проверять калибровку датчика каждые 50 измерений. При работе с легкосплавными дисками с полированной поверхностью угол установки датчика следует уменьшать на 5–7° для исключения бликов.
Основные этапы процесса лазерной балансировки
Процесс начинается с установки колеса на специализированный стенд с лазерным сканером, который фиксирует геометрию диска и шины с точностью до 0,01 мм. Лазерный луч сканирует поверхность, выявляя радиальные и осевые биения, а также отклонения массы в пределах 0,5–5 грамм. Данные передаются в программное обеспечение, где анализируются асимметрии распределения веса. На этом этапе критически важна чистота поверхности диска – даже пыль или грязь могут исказить результаты, поэтому предварительная очистка обязательна.
После анализа система определяет оптимальные точки для установки компенсирующих грузов. Лазерный маркер наносит метки на внутреннюю или внешнюю сторону обода с погрешностью не более 0,1 мм, указывая точное место и массу груза (обычно 5–60 грамм). Грузы крепятся на клей или механическим способом, после чего проводится повторное сканирование для подтверждения балансировки. Допустимое остаточное биение – не более 0,05 мм для легковых автомобилей и 0,1 мм для грузовых.

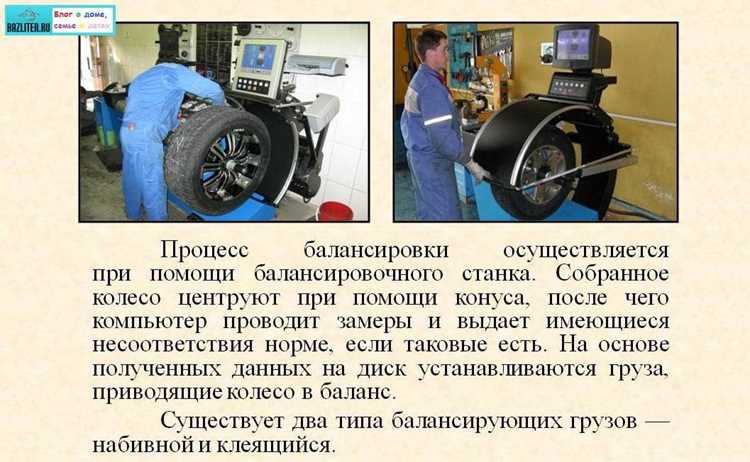

Сравнение лазерной и традиционной балансировки на станках
Традиционная балансировка на станках использует механические датчики для измерения дисбаланса колеса. Точность таких систем ограничена погрешностью в 1–3 грамма, что достаточно для большинства легковых автомобилей, но критично для высокоскоростных или спортивных шин. Лазерные системы, напротив, обеспечивают точность до 0,1 грамма за счет бесконтактного сканирования поверхности диска и покрышки, исключая влияние вибраций станка или человеческого фактора.
Время выполнения процедуры на традиционных станках составляет 5–10 минут на колесо, включая установку грузиков и повторные проверки. Лазерные комплексы сокращают этот показатель до 2–3 минут благодаря автоматизированному расчету дисбаланса и мгновенной передаче данных на исполнительные механизмы. Однако стоимость лазерного оборудования в 3–5 раз выше, что делает его экономически оправданным только для крупных СТО или специализированных центров.
Традиционные станки требуют ручной корректировки положения грузиков, что увеличивает риск ошибок при установке. Лазерные системы визуализируют зоны дисбаланса на экране, позволяя оператору или роботу размещать грузики с точностью до миллиметра. Это особенно важно для легкосплавных дисков, где неверное расположение грузика может привести к повреждению покрытия или нарушению аэродинамики.
Надежность традиционных станков зависит от износа подшипников, ремней и датчиков, требующих регулярной калибровки. Лазерные установки лишены механических узлов, подверженных трению, но чувствительны к загрязнениям оптики и требуют стабильного электропитания. Средний срок службы лазерных систем – 10–12 лет против 5–7 лет у механических аналогов, однако стоимость ремонта первых в 2–3 раза выше.
Традиционная балансировка универсальна и подходит для любых типов колес, включая грузовые и сельскохозяйственные. Лазерные системы оптимизированы для легковых и гоночных автомобилей, где критична минимальная погрешность. Для шин с глубоким протектором или нестандартной геометрией лазер может давать искаженные результаты из-за сложности сканирования неровных поверхностей.
Выбор метода зависит от специфики работы СТО. Для массового обслуживания бюджетных автомобилей традиционные станки остаются оптимальным решением. Лазерные системы окупаются при работе с премиальными брендами, где требования к точности и скорости выше, а клиенты готовы платить за дополнительные гарантии качества.
Точность измерений: на что влияет погрешность в 0,1 грамма
Погрешность в 0,1 грамма при балансировке колес кажется незначительной, но на скорости 100 км/ч дисбаланс в 1 грамм создает центробежную силу до 1,2 Н. При погрешности 0,1 грамма на каждом из четырех колес суммарная сила достигает 0,48 Н – достаточно для вибраций на рулевом колесе, особенно заметных на скоростях свыше 80 км/ч. Для автомобилей с низкопрофильными шинами (например, 35–40 мм) или спортивными подвесками эта величина критична: даже минимальные отклонения усиливают износ амортизаторов и ступичных подшипников на 15–20% быстрее.
Влияние погрешности зависит от массы колеса и типа транспортного средства:
- Легковые автомобили (14–17 дюймов): 0,1 грамма на колесе массой 12 кг вызывает дисбаланс 0,008%. На скорости 120 км/ч это эквивалентно удару по подвеске с частотой 10–12 Гц, что сокращает ресурс сайлентблоков на 8–10 тыс. км.
- Грузовые шины (22,5 дюйма): при массе колеса 80 кг та же погрешность приводит к дисбалансу 0,00125%, но из-за большей инерции вибрации проявляются уже при 60 км/ч, ускоряя износ шин на 5–7% за 50 тыс. км.
- Мотоциклы (17 дюймов): для колеса массой 8 кг 0,1 грамма – это 0,0125% дисбаланса. На скорости 160 км/ч вибрации передаются на раму, снижая управляемость и увеличивая риск «шимми» (колебаний переднего колеса) на 30%.
Лазерные системы балансировки минимизируют погрешность до 0,05 грамма за счет бесконтактного сканирования геометрии колеса с точностью до 0,01 мм. Это критично для высокоскоростных применений: например, на гоночных автомобилях (скорость 250+ км/ч) даже 0,05 грамма дисбаланса создает силу до 3 Н, что приводит к отрыву шины от дороги на 0,2–0,3 мм при каждом обороте. Для сравнения: механические балансировочные станки с погрешностью 0,5 грамма увеличивают этот показатель в 10 раз.
Рекомендации по снижению влияния погрешности:
- Используйте лазерные системы для колес диаметром свыше 18 дюймов или при эксплуатации на скоростях выше 140 км/ч.
- Проверяйте балансировку после каждой смены шин или через 10 тыс. км пробега – микродеформации диска накапливают дисбаланс до 0,3–0,5 грамма.
- Для мотоциклов и спортивных автомобилей требуйте протокол балансировки с указанием фактической погрешности (не более 0,05 грамма).
- Избегайте балансировки «на глаз» – разница в 0,1 грамма между противоположными сторонами колеса удваивает вибрационную нагрузку.
Какие типы колес подходят для лазерной балансировки
Лазерная балансировка эффективна для легкосплавных и стальных дисков диаметром от 13 до 24 дюймов. Метод точнее традиционных способов при работе с низкопрофильными шинами (профиль 30% и ниже), где малейший дисбаланс критичен для управляемости. Особенно актуален для колес с асимметричным распределением массы – например, спортивных дисков с глубоким вылетом или кованых моделей, где механическая балансировка может давать погрешности до 5 г.
Для коммерческого транспорта – грузовиков, автобусов и спецтехники – лазерная технология подходит при условии использования дисков с посадочным диаметром до 22,5 дюймов. Преимущество здесь в возможности балансировки колес с шипованными или изношенными шинами без демонтажа грузов, что сокращает время простоя техники. Важно: при наличии глубоких повреждений обода (трещины, деформации свыше 0,3 мм) лазерная система может давать некорректные показания.
Мотоциклетные колеса – еще одна сфера применения, особенно для литых дисков с радиальными спицами. Лазерная балансировка позволяет устранить дисбаланс менее 1 г, что критично для высокоскоростных моделей (спортивные байки, трековые мотоциклы). Ограничение: не применяется для спицованных колес с проволочными спицами из-за их гибкости и нестабильной геометрии.
Для колес с бескамерными шинами лазерный метод предпочтителен при наличии герметизирующего слоя на внутренней поверхности шины. Технология исключает необходимость снятия шины с диска, что снижает риск повреждения бортового кольца. Однако при сильном загрязнении внутренней полости шины (песок, грязь) точность измерений падает – требуется предварительная очистка сжатым воздухом под давлением 6–8 бар.
