Фольксваген Туран 2003 года с заводским индексом 1T оснащался электромеханическим усилителем руля (ЭУР) только в топовых комплектациях. Если на вашем автомобиле установлен механический рулевой механизм или ЭУР от другой модели, потребуется адаптация блока управления. Процедура прописки включает изменение кодировки в блоке 16 – Рулевая колонка через диагностический сканер, например, VCDS (VAG-COM) или ODIS.
Перед началом работ убедитесь, что установлен совместимый ЭУР с артикулом 1T1 422 057 A или 1T1 422 057 B. Проверьте наличие всех электрических соединений: разъем T32/16 (питание +12В), T32/17 (масса) и T32/28 (CAN-шина). Без корректного подключения блок управления не распознает систему.
В VCDS откройте блок 16 – Steering Column Control Module, выберите Coding – 07 и измените значение кодировки. Для Турана 2003 с ЭУР стандартное значение – 00004 (для механического руля – 00000). После ввода кода сохраните изменения и выполните базовую настройку через Basic Settings – 04, выбрав канал 060. Если руль не реагирует, проверьте предохранитель SB18 (10А) и целостность проводки.
В случае ошибок 00778 – Steering Angle Sensor (G85) или 01309 – Power Steering Control Module (J500) потребуется калибровка датчика угла поворота. Для этого выполните процедуру в Basic Settings – 04, канал 060, затем поверните руль от упора до упора и верните в центральное положение. Завершите адаптацию, сбросив ошибки через Fault Codes – 05.
Какие инструменты и программы нужны для прописки электроруля
Для прописки электроруля на Volkswagen Touran 2003 года потребуется диагностический адаптер, совместимый с протоколом K-Line или CAN. Наиболее распространённые варианты – VAG-COM (VCDS) версии не ниже 12.12 или китайские клоны на базе чипа FTDI, например, KKL 409.1. Адаптеры на базе ELM327 не подойдут из-за ограниченной поддержки протоколов VW.
Программное обеспечение должно поддерживать кодирование блоков управления. Официальный VCDS от Ross-Tech – оптимальный выбор, так как содержит актуальные базы данных для автомобилей VAG до 2005 года. Альтернативы: VAG EEPROM Programmer (для работы с EEPROM рулевой колонки) или OpenOBD (ограниченная функциональность). Для ручной правки параметров в HEX-редакторе потребуется программа типа HxD.
Таблица совместимых адаптеров и их характеристик:
| Модель адаптера | Протокол | Совместимость с Touran 2003 | Примечания |
|---|---|---|---|
| VAG-COM (оригинал) | K-Line, CAN | Полная | Требует лицензии, версия 12.12+ |
| KKL 409.1 (клон) | K-Line | Частичная | Работает только с блоками на K-Line, без CAN |
| VAS 5054A | K-Line, CAN, DoIP | Полная | Используется на официальных СТО, дорогой |
| ELM327 | OBD-II | Не подходит | Не поддерживает кодирование блоков VW |

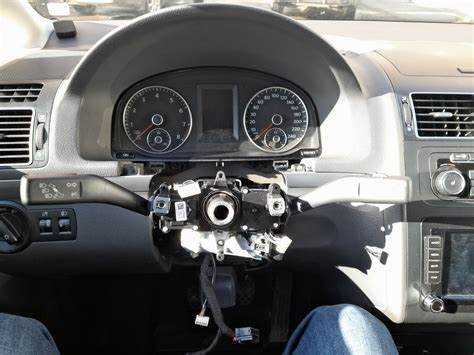

Для доступа к блоку управления рулевой колонки (J527) потребуется снять нижнюю часть панели приборов. Инструменты: торцевые головки на 10 и 13 мм, отвёртка TORX T20, пластиковые клипсы для демонтажа обшивки. Работать следует при отключённом аккумуляторе, чтобы избежать короткого замыкания при подключении адаптера.
Если руль новый или б/у, но с другого автомобиля, необходимо перенести или заменить датчик угла поворота руля (G85). Для его калибровки после установки потребуется выполнить процедуру базовой настройки через VCDS: выбрать блок 44 (Steering Assist), затем канал 060 (Basic Setting). Без калибровки G85 система ESP и усилитель руля работать не будут.
В некоторых случаях требуется перепрошивка EEPROM блока J527. Для этого используют программатор типа CH341A с программой NeoProgrammer или Flashrom. Файл прошивки можно взять с форумов VW, например, из темы «Touran 2003 J527 EEPROM dump». Важно: некорректная прошивка приведёт к блокировке блока, и его придётся менять.
Для проверки успешности прописки используйте диагностический сканер. В VCDS откройте блок 16 (Steering Wheel) и проверьте параметры в каналах 001–004. Должны отображаться корректные значения для установленного руля (например, «Multifunction Steering Wheel» для руля с кнопками). Если значения не совпадают, потребуется повторное кодирование через канал 07 (Coding).
Дополнительные инструменты: мультиметр для проверки проводки (питание на контактах 15 и 30 блока J527), паяльная станция (если требуется ремонт разъёмов), изолента и термоусадка для восстановления изоляции. При работе с EEPROM рекомендуется использовать антистатический браслет, чтобы не повредить микросхему статическим электричеством.
Как подключить диагностический адаптер к автомобилю перед настройкой
На Фольксваген Туран 2003 диагностический разъем OBD-II расположен под рулевой колонкой, слева от педального узла. Для доступа к нему снимите пластиковую заглушку, потянув ее на себя – креплений нет. Разъем имеет 16 контактов, но для работы с электрорулем потребуется только 7-й (K-линия) и 16-й (питание +12В) пин. Убедитесь, что адаптер поддерживает протокол KWP2000, иначе связь с блоком управления не установится.
Подключите адаптер к разъему, вставив его до щелчка. Если используете беспроводной ELM327, активируйте Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с устройством – пароль по умолчанию «1234» или «0000». Для проводных адаптеров (например, VAG-COM) соедините USB-кабель с компьютером и запустите диагностическое ПО, такое как VCDS или ODIS. Перед началом проверьте напряжение на 16-м пине мультиметром – оно должно быть в пределах 11,5–14,5 В.
Запустите двигатель или включите зажигание в положение «ON» (без старта). Это необходимо для активации блока управления рулевой колонки (J527), который отвечает за электроруль. Если адаптер не определяется, проверьте предохранитель SC13 (10А) в блоке под рулевой колонкой – он отвечает за диагностическую шину. При обрыве цепи замените его и повторите попытку.
В диагностическом ПО выберите модель автомобиля – «Volkswagen Touran (1T)» и год выпуска «2003». Перейдите в раздел «Блоки управления» и найдите модуль «09 – Центральная электроника» или «44 – Усилитель рулевого управления». Если модуль не отображается, сбросьте клемму аккумулятора на 10 минут – это перезагрузит CAN-шину и может восстановить связь.
При подключении через VCDS используйте функцию «Автосканирование» для проверки всех доступных блоков. Обратите внимание на ошибки с кодами «01309» (неисправность электродвигателя усилителя) или «00778» (датчик угла поворота руля) – они могут помешать прописке руля. Удалите их перед началом настройки, иначе процедура завершится сбоем.
Если адаптер не реагирует на команды, замените кабель или проверьте драйверы на компьютере. Для Windows 10/11 установите драйверы FTDI или CH340 в зависимости от чипсета адаптера. На Android используйте приложения с поддержкой KWP2000, например, Carista или Torque Pro. Избегайте дешевых адаптеров с AliExpress – они часто не поддерживают нужные протоколы или имеют нестабильное соединение.
Пошаговая инструкция по входу в режим кодирования блока управления
Подключите диагностический адаптер VCDS (VAG-COM) к OBD-II разъёму автомобиля, расположенному под рулевой колонкой слева. Убедитесь, что зажигание выключено перед соединением. Используйте только оригинальный кабель или сертифицированный аналог с поддержкой протокола K-Line для Турана 2003 года – китайские клоны часто не распознают блоки старого образца.
Запустите программу VCDS на компьютере. В главном меню выберите пункт «Select Control Module» (Выбор блока управления). В списке доступных модулей найдите «16 – Steering Wheel» (Рулевое управление). Если блок не отображается, проверьте соединение адаптера и перезапустите программу. Для Турана 2003 с электрорулем без усилителя ищите модуль с адресом 16, для версий с EPS – 44.
После выбора блока нажмите «Login» (Вход) в верхней панели инструментов. В поле «Login Code» введите заводской код доступа: для большинства Туранов 2003 года это 11463 или 40168. Если код не подходит, попробуйте 16167 – он актуален для машин с базовой комплектацией. Ошибка ввода кода заблокирует доступ на 10 минут, поэтому проверяйте цифры дважды.
Дождитесь подтверждения успешного входа в систему. На экране появится сообщение «Login Successful» и откроется доступ к функциям кодирования. Если программа выдаёт ошибку «Function not available» или «No response from controller», отключите адаптер, выньте ключ из замка зажигания на 30 секунд и повторите процедуру. Проблемы часто возникают из-за нестабильного питания блока.
Перейдите в раздел «Coding» (Кодирование) или «Long Coding Helper» в зависимости от версии VCDS. Для ручного ввода кода используйте формат 5-значного числа, например, 00071 для активации базовых функций электроруля. В «Long Coding Helper» выберите нужные опции: бит 0 (рулевое управление с усилителем), бит 2 (адаптация к скорости) и бит 4 (поддержка многофункционального руля). Не изменяйте биты 1, 3 и 5 без необходимости – это может вызвать конфликты с ABS.
Сохраните изменения, нажав «Do It!» или «Save». Программа запросит подтверждение – согласитесь. После сохранения выключите зажигание на 10 секунд, затем заведите двигатель и проверьте работу руля. Если руль стал «тяжёлым» или появились ошибки на панели приборов, сбросьте настройки блока через «Basic Settings» → «Reset to Factory Defaults» и повторите кодирование с другим кодом.
Зафиксируйте новый код в бортовом журнале автомобиля. Для этого распечатайте отчёт через функцию «Print» в VCDS или сохраните файл лога с расширением .csv. При последующих диагностиках используйте именно этот код – заводские значения могут отличаться в зависимости от рынка сбыта (Европа, Россия, США) и установленного оборудования.
Какие параметры необходимо изменить в блоке рулевого управления
Первоочередная задача – изменение байта 0 в блоке 16. В заводской прошивке для механического руля значение этого байта обычно равно 00. Для электроруля необходимо установить 01 или 03 (в зависимости от версии прошивки блока). Это активирует поддержку датчика угла поворота руля (G85) и электрического усилителя. Без этой корректировки система не распознает новый модуль.
- Байт 1 (адаптация датчика G85):
- Значение 00 – датчик не активирован (по умолчанию для механического руля).
- Значение 01 – активация датчика с калибровкой через базовые настройки.
- Значение 03 – используется для версий с ESP, требует дополнительной синхронизации с блоком ABS.
В блоке 09-Cent. Elect. необходимо скорректировать длинное кодирование. Основные изменения касаются байтов 16 и 17. В байте 16 бит 0 (первый) должен быть установлен в 1 для активации функции «Steering Assist». В байте 17 бит 4 отвечает за тип рулевого управления: 0 – механический, 1 – электрический. Ошибка в этих настройках приведет к некорректной работе усилителя или его полному отключению.
После изменения кодировки обязательна калибровка датчика угла поворота руля (G85). Процедура выполняется через базовые настройки в блоке 16 с использованием канала 060. Алгоритм:
- Выставить руль в центральное положение.
- Запустить двигатель.
- Войти в базовые настройки, выбрать канал 060 и нажать «Активировать».
- Повернуть руль до упора влево, затем вправо (не менее 10° от крайних положений).
- Вернуть руль в центральное положение и завершить процедуру.
Без калибровки возможны ошибки 00778 (датчик G85) и 01314 (блок управления двигателем не синхронизирован с рулевым управлением).
Дополнительно проверьте параметры в блоке 44-Steering Assist, если он присутствует в конфигурации автомобиля. В адаптациях этого блока (каналы 001–005) настраиваются характеристики усилителя:
- Канал 001 – чувствительность усилителя на низких скоростях (значение от 100 до 300, рекомендуется 150 для Touran).
- Канал 002 – чувствительность на высоких скоростях (значение от 50 до 200, стандарт – 100).
- Канал 003 – задержка реакции усилителя (значение 0 – мгновенная реакция, 10 – максимальная задержка).
Неправильные значения могут вызвать «тяжелый» или «пустой» руль, а также нестабильное поведение автомобиля.
После всех изменений выполните сброс ошибок в блоках 16, 09 и 44 (если есть). Запустите двигатель и проверьте работу системы в движении. Особое внимание уделите отсутствию ошибок по CAN-шине (01309, 01314) и корректности отображения данных в измеряемых группах блока 16 (например, группа 001 – угол поворота руля). Если после адаптации руль «дергается» или усилие меняется рывками, повторите калибровку G85 и проверьте кодировку байта 17 в блоке 09.
Как проверить правильность прописки электроруля после настройки
После завершения процедуры прописки электроруля на Volkswagen Touran 2003 года подключите диагностический сканер VCDS (VAG-COM) к разъёму OBD-II и запустите программу. Перейдите в блок 16 – «Рулевое управление» и выберите пункт «Измеряемые группы». В группе 001 проверьте параметры: «Угол рулевого колеса» (Steering Angle) должен отображать 0.0° при прямом положении руля, а «Состояние датчика» (Sensor Status) – «OK» или «Инициализирован». Если значения не соответствуют, повторите адаптацию через канал 04 в блоке 44 (усилитель руля).
Запустите двигатель и медленно поверните руль до упора влево, затем вправо. На экране сканера в группе 001 параметр «Угол рулевого колеса» должен изменяться плавно, без скачков, в диапазоне от -540° до +540°. Если показания «залипают» или резко меняются, датчик угла требует калибровки или замены. Обратите внимание на отсутствие ошибок в памяти блока 16 – коды неисправностей типа 00778 (датчик угла) или 01314 (блок управления двигателем) указывают на некорректную прописку.
Проверьте работу усилителя руля на ходу. При скорости до 20 км/ч усилие на руле должно быть минимальным, а после 60 км/ч – заметно возрастать. Если руль «тяжелеет» неравномерно или усилие не меняется, выполните сброс адаптаций через канал 00 в блоке 44 и повторите процедуру прописки. Также протестируйте реакцию системы на резкие манёвры: руль должен возвращаться в центральное положение самостоятельно, без «зависаний».
С помощью мультиметра измерьте напряжение на разъёме датчика угла руля (контакты 1 и 2). При прямом положении руля оно должно составлять 2.5 В ±0.1 В, при повороте влево – снижаться до 0.5 В, вправо – повышаться до 4.5 В. Отклонения за пределы этих значений свидетельствуют о неисправности датчика или проводки. Проверьте целостность проводов между блоком управления рулевым усилителем и датчиком – обрывы или короткие замыкания часто становятся причиной ошибок прописки.
Заглушите двигатель и через 10 секунд снова запустите. В течение 5 секунд после пуска на панели приборов не должно появляться сообщения «Рулевое управление: мастерская!» или аналогичного. Если предупреждение возникает, выполните диагностику через VCDS: в блоке 17 (комбинация приборов) считайте ошибки и устраните их перед повторной пропиской. Также убедитесь, что после выключения зажигания руль не блокируется в нештатном положении – это признак сбоя в работе иммобилайзера или блока управления.
Для окончательной проверки выполните тест-драйв по маршруту с разными скоростными режимами и типами покрытия. Обратите внимание на отсутствие вибраций, посторонних шумов и самопроизвольного подруливания. Если руль «ведёт» в сторону, проверьте углы установки колёс – неправильный сход-развал может маскироваться под проблемы с электрорулем. Запишите лог-файл с данными блока 16 во время поездки и проанализируйте его на предмет аномалий в работе системы.
