Почему не работает сигнал на ваз 2114 звуковой

Сигнал на ВАЗ 2114 – одна из тех систем, которая редко привлекает внимание, пока не перестаёт работать. Внезапный отказ клаксона в дороге создаёт не только дискомфорт, но и потенциальную опасность: без звукового предупреждения сложнее избежать аварийных ситуаций. Чаще всего проблема проявляется в трёх вариантах: сигнал не реагирует на нажатие, работает с перебоями или издаёт слабый, хриплый звук. Каждый из этих симптомов указывает на конкретные неисправности, которые можно диагностировать без специального оборудования.

Основные причины отказа сигнала на ВАЗ 2114 связаны с электрической цепью, механическими повреждениями или износом компонентов. В 70% случаев виновато реле сигнала (К6 в монтажном блоке), которое выходит из строя из-за перепадов напряжения или коррозии контактов. Второй по распространённости источник проблем – кнопка сигнала на руле: окисление контактного кольца или обрыв проводки в рулевой колонке. Реже встречаются неисправности самого клаксона (обрыв обмотки, заклинивание мембраны) или повреждение предохранителя F7 (20А), отвечающего за цепь звукового сигнала.

Для быстрой диагностики начните с проверки предохранителя: откройте монтажный блок под капотом (слева от аккумулятора) и осмотрите F7 на предмет перегорания. Если предохранитель цел, переходите к реле – замените его на заведомо исправное (например, реле ближнего света). Если сигнал заработал, проблема решена. В противном случае проверьте напряжение на клеммах клаксона при нажатой кнопке: мультиметр должен показывать 12–14 В. Отсутствие напряжения указывает на обрыв в проводке или неисправность кнопки. Для проверки кнопки снимите кожух рулевой колонки и прозвоните контакты тестером в режиме омметра – сопротивление должно падать до нуля при нажатии.

Если клаксон работает, но звук искажён, скорее всего, повреждена мембрана или подгорели контакты внутри устройства. В этом случае проще заменить сигнал целиком: оригинальный клаксон (артикул 2114-3721010) стоит около 500 рублей, а его установка занимает не более 15 минут. При замене обязательно отключите клемму аккумулятора, чтобы избежать короткого замыкания. Если проблема в проводке, ищите обрывы в жгуте, идущем от рулевой колонки к клаксону – чаще всего повреждения возникают в местах перегибов или рядом с креплениями.

Не работает сигнал на ВАЗ 2114: причины и решения

Первая и самая распространённая причина – перегоревший предохранитель F7 на 20 А в монтажном блоке. Он отвечает не только за сигнал, но и за прикуриватель, обогрев заднего стекла и стоп-сигналы. Проверьте его визуально или мультиметром: если нить внутри разрушена, замените на аналогичный. Если предохранитель исправен, но сигнал молчит, прозвоните проводку от кнопки на руле до реле К6 – обрыв часто возникает в месте перехода через подрулевой переключатель из-за постоянных изгибов.

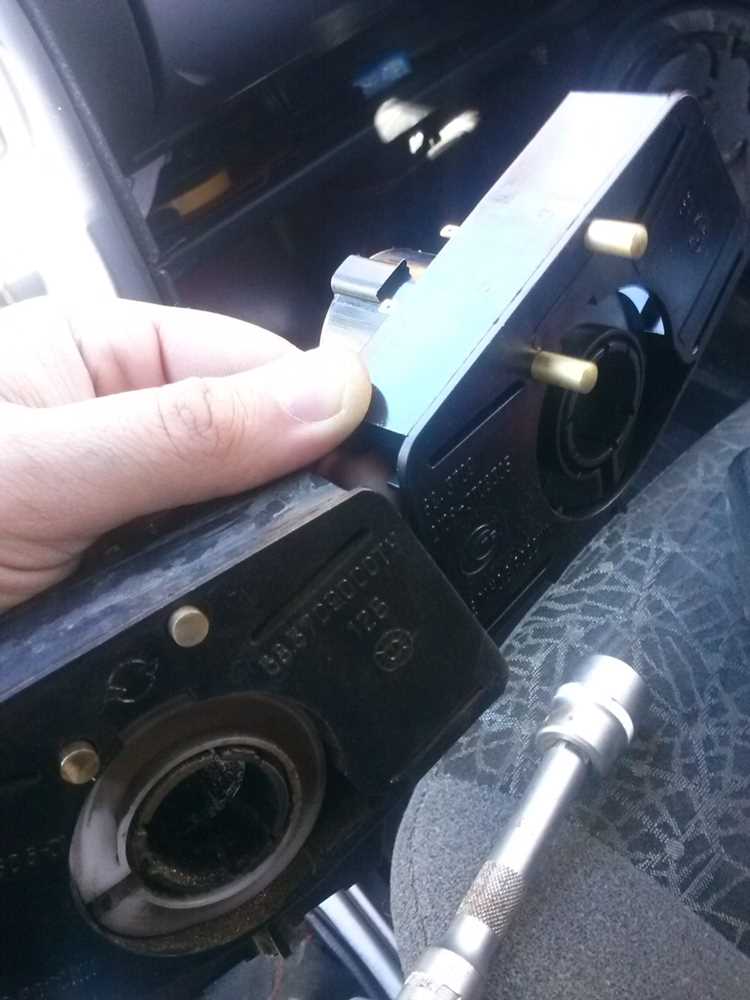

Вторая типичная неисправность – износ контактного кольца под рулевым колесом. Со временем графитовые дорожки стираются, и сигнал перестаёт срабатывать. Снимите руль (понадобится съёмник и ключ на 24), очистите кольцо от окислов спиртом и проверьте целостность дорожек. Если они повреждены, замените контактную группу целиком – ремонт временной пайкой ненадёжен. Также проверьте подвижный контакт на рулевой колонке: он должен пружинить и плотно прижиматься к кольцу.

Реже проблема кроется в неисправном реле К6 или кнопке сигнала. Реле расположено в монтажном блоке (слева от руля) – замените его на заведомо исправное (например, от обогрева стекла). Если сигнал появился, реле под замену. Кнопка на руле диагностируется мультиметром в режиме прозвонки: при нажатии сопротивление должно падать до 0 Ом. При обрыве цепи разберите кнопку, очистите контакты от грязи и окислов, или замените её на новую – артикул 2114-3709310.

Как проверить предохранитель сигнала на ВАЗ 2114

На ВАЗ 2114 за работу звукового сигнала отвечает предохранитель F7 на 20 А, расположенный в монтажном блоке под капотом. Блок находится с левой стороны, рядом с аккумулятором, и закрыт пластиковой крышкой. На внутренней стороне крышки нанесена схема с обозначением предохранителей – найдите F7 и убедитесь, что он соответствует цепи сигнала.

Для проверки извлеките предохранитель с помощью пинцета, который обычно входит в комплект автомобиля и хранится в том же блоке. Осмотрите его на просвет: если металлическая перемычка внутри оплавлена или разорвана, предохранитель перегорел. Даже при визуальной целостности проверьте его мультиметром в режиме прозвонки – сопротивление должно быть близко к нулю.

Если предохранитель исправен, но сигнал не работает, проверьте его гнезда в блоке на наличие окислов или подгораний. Зачистите контакты мелкозернистой наждачной бумагой или надфилем, затем установите предохранитель обратно. Избегайте использования предохранителей с большим номиналом – это может привести к возгоранию проводки.

В случае повторного перегорания F7 после замены ищите короткое замыкание в цепи сигнала. Начните с проверки проводов от монтажного блока до кнопки на руле и самого звукового сигнала, расположенного за решеткой радиатора. Обратите внимание на участки с поврежденной изоляцией или следами оплавления.

Для диагностики кнопки сигнала на руле снимите кожух рулевой колонки. Отсоедините разъем кнопки и проверьте мультиметром наличие напряжения на контактах при нажатии. Если напряжение есть, но сигнал не срабатывает, проблема в самом сигнале или его подключении. Если напряжения нет – неисправна кнопка или обрыв в проводке.

При замене предохранителя используйте только оригинальные или качественные аналоги с номиналом 20 А. Дешевые предохранители могут иметь нестабильные характеристики, что приведет к ложным срабатываниям или отказу защиты. После установки нового предохранителя протестируйте сигнал несколько раз, чтобы убедиться в стабильной работе.

Где находится реле звукового сигнала и как его заменить

Реле звукового сигнала на ВАЗ 2114 расположено в монтажном блоке под капотом, слева от аккумуляторной батареи. Оно обозначено маркировкой K6 на крышке блока и соответствует позиции F7 (20А) в схеме предохранителей. Для доступа к реле снимите крышку монтажного блока, отжав фиксаторы по бокам – реле извлекается простым вытягиванием вверх без инструментов.

Перед заменой проверьте целостность предохранителя F7 и состояние проводки к сигналу: окисленные контакты или обрыв часто имитируют неисправность реле. Если предохранитель цел, а сигнал не работает, замените реле на новое с аналогичными параметрами – обычно это реле типа 90.3747-10 или его аналог. Установите его в гнездо до характерного щелчка, убедившись, что контакты вошли без перекосов.

После установки проверьте работоспособность сигнала, нажав на рулевой переключатель. Если звук появился – проблема решена. В противном случае осмотрите кнопку сигнала на руле (контактное кольцо) и проводку от рулевой колонки до монтажного блока: обрыв или замыкание в этой цепи требует более глубокой диагностики.

Проверка кнопки сигнала на руле: пошаговая диагностика

1. Проверьте целостность проводов от кнопки до разъема X1 (белый, 6-контактный) на рулевой колонке. Используйте схему: контакт 3 (желто-черный провод) – масса, контакт 6 (серо-красный) – сигнал к реле.
2. Подключите контрольную лампу между контактом 6 и массой. При нажатии кнопки лампа должна загораться. Если нет – обрыв в цепи или неисправность контактного кольца.
3. Замерьте напряжение на контакте 6 при включенном зажигании: должно быть 12 В. Отсутствие напряжения указывает на проблему с предохранителем F7 (30 А) или реле К6 в монтажном блоке.
4. Проверьте подвижность контактного кольца (спирального кабеля) при вращении руля. Заклинивание или обрыв устраняется заменой узла в сборе.

Как прозвонить проводку сигнала мультиметром

Перед началом проверки отключите аккумулятор, чтобы избежать короткого замыкания. Снимите кожух рулевой колонки, открутив два винта под рулем и один снизу. Найдите разъем подрулевого переключателя – он крепится к рулевому валу и имеет 6 контактов. Отсоедините его, потянув фиксатор на себя.

Установите мультиметр в режим прозвонки (значок диода или звукового сигнала). Проверьте целостность проводов от разъема до реле сигнала. Для этого подключите один щуп к контакту №5 (желтый провод) на разъеме переключателя, второй – к соответствующему контакту на реле (расположено под панелью приборов, слева от руля, маркировка «К6»). Если звука нет – обрыв в проводе.

Проверьте цепь питания сигнала. Подключите щуп мультиметра к контакту №3 (красный провод) на разъеме переключателя и второму щупу – к массе кузова. При исправной цепи прибор покажет напряжение аккумулятора (12–14 В). Если напряжения нет – проверьте предохранитель F7 (30 А) в монтажном блоке.

Для проверки кнопки сигнала замкните контакты №3 и №5 на разъеме переключателя отверткой. Если сигнал заработает – неисправен подрулевой переключатель. Если нет – прозвоните провод от реле до клаксона. Реле сигнала имеет 4 контакта: 85 и 86 – обмотка, 30 – вход питания, 87 – выход на клаксон.

Прозвоните клаксон напрямую. Отсоедините от него провода, подключите к контактам мультиметр в режиме измерения сопротивления. Исправный клаксон покажет 0,5–1,5 Ом. Если сопротивление бесконечно – клаксон неисправен. Проверьте также контакт массы клаксона – он должен быть чистым и надежно закреплен.

Если все цепи целы, но сигнал не работает, проверьте реле. Замените его на заведомо исправное (например, реле ближнего света). Если сигнал появится – реле неисправно. При отсутствии запасного реле прозвоните его контакты: между 85 и 86 должно быть сопротивление 50–120 Ом, между 30 и 87 – бесконечность в выключенном состоянии и 0 Ом при подаче напряжения на 85 и 86.

При обрыве провода найдите место повреждения визуально или с помощью мультиметра, последовательно проверяя участки цепи. Частые места обрывов – изгибы проводов у рулевой колонки и около монтажного блока. Восстановите соединение пайкой или клеммником, изолируйте термоусадкой.

После устранения неисправности соберите все в обратном порядке. Проверьте работу сигнала при разных положениях руля – иногда контакт пропадает из-за износа токосъемных колец на рулевом валу. Если проблема сохраняется, проверьте целостность этих колец и их подключение.

Замена звукового сигнала на ВАЗ 2114 своими руками

На ВАЗ 2114 установлены два типа звуковых сигналов: высокочастотный (тонкий звук) и низкочастотный (басовый). Стандартное расположение – за передним бампером, слева и справа от радиатора, на кронштейнах. Для замены потребуется минимальный набор инструментов: ключ на 10, отвёртка с плоским жалом и пассатижи.

Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Сигналы подключены через реле, расположенное в монтажном блоке под капотом (позиция K6). Если реле исправно, но сигнал не работает, проверьте предохранитель F7 (20А) – он отвечает за цепь звукового сигнала.

Демонтаж начинайте с отсоединения проводов от сигналов. Для этого сожмите фиксаторы на колодках и потяните их на себя. Крепёжные гайки на 10 часто ржавеют – используйте WD-40 или аналоги для облегчения откручивания. Если гайка не поддаётся, срежьте её болгаркой или высверлите.

• Высокочастотный сигнал (артикул 2114-3721010) – потребляет 3–5 А, частота звука 400–500 Гц.
• Низкочастотный сигнал (артикул 2114-3721011) – потребляет 5–7 А, частота 300–400 Гц.

При выборе нового сигнала обратите внимание на параметры: напряжение 12 В, мощность 40–80 Вт, уровень звука не менее 105 дБ. Неоригинальные аналоги (например, Bosch 0 986 224 001) часто служат дольше заводских, но требуют проверки совместимости по креплению.

Установка нового сигнала выполняется в обратном порядке. Затягивайте гайки с моментом 3–4 Н·м – чрезмерное усилие может повредить корпус. После подключения проводов проверьте работоспособность, нажав на кнопку сигнала на руле. Если звук отсутствует, прозвоните цепь мультиметром: сопротивление между контактами сигнала должно быть 1–3 Ом.

Частая проблема после замены – слабый или хриплый звук. Причины:

1. Окисление контактов в колодке – зачистите наждачной бумагой (зерно 800–1000).
2. Недостаточное напряжение – проверьте падение напряжения на проводах (не более 0,5 В).
3. Неправильная полярность подключения – поменяйте провода местами.

Для продления срока службы сигналов установите дополнительное реле, разгрузив штатную цепь. Подключите его по схеме: 85 контакт – к кнопке сигнала, 86 – к массе, 30 – к плюсу аккумулятора через предохранитель 10 А, 87 – к сигналу. Это снизит нагрузку на штатную проводку и предотвратит перегрев контактов.

Что делать, если сигнал работает только при нажатии на руль

Проблема, когда звуковой сигнал ВАЗ 2114 срабатывает только при непосредственном нажатии на центральную часть руля, указывает на неисправность в цепи контактного кольца или подрулевого переключателя. Первым делом проверьте состояние контактной пластины под рулевым колесом – именно она обеспечивает передачу тока на сигнал при повороте руля.

Снимите кожух рулевой колонки (3 винта под рулем и 2 снизу) и осмотрите контактное кольцо. На нем не должно быть окислов, трещин или следов износа. Если обнаружены загрязнения, очистите поверхность спиртом или специальным очистителем для электрических контактов. Избегайте использования наждачной бумаги – она может повредить тонкое покрытие.

• Проверьте целостность проводов, идущих от контактного кольца к подрулевому переключателю. Часто переламываются провода в месте перехода от рулевой колонки к кузову.
• Прозвоните мультиметром цепь между контактным кольцом и массой при разных положениях руля. Сопротивление должно быть близко к нулю.
• Если контактное кольцо исправно, переходите к проверке подрулевого переключателя. Разберите его и осмотрите контакты на предмет подгорания.

В 70% случаев причина кроется в износе графитового покрытия на контактном кольце. Замените его на новое (артикул 2110-3709315-01 для ВАЗ 2114). При установке нового кольца смажьте его тонким слоем токопроводящей смазки (например, Kontakt 60) для продления срока службы.

Если после замены кольца проблема сохраняется, проверьте реле сигнала (находится в монтажном блоке под капотом, позиция К6). Замените его на заведомо исправное. Также убедитесь, что предохранитель F7 (20А) не перегорел – он отвечает за цепь звукового сигнала.

Особое внимание уделите креплению рулевого колеса. Ослабленная гайка (момент затяжки 32–51 Н·м) может приводить к нестабильному контакту. Проверьте зазор между рулем и контактным кольцом – он должен быть минимальным, но без затирания.

1. Отключите аккумулятор перед началом работ.
2. Снимите руль с помощью съемника (артикул 67.7823-9500).
3. Осмотрите шлицы вала на предмет износа – деформация может нарушать контакт.
4. Установите новое контактное кольцо, совместив метки на нем и рулевой колонке.
5. Соберите все в обратном порядке, соблюдая последовательность затяжки крепежа.

Если после всех манипуляций сигнал работает только при нажатии на руль, проверьте целостность проводки от монтажного блока до рулевой колонки. Часто перетираются провода в гофре между кузовом и дверью водителя. В крайнем случае замените подрулевой переключатель целиком (артикул 2110-3709310-01).
