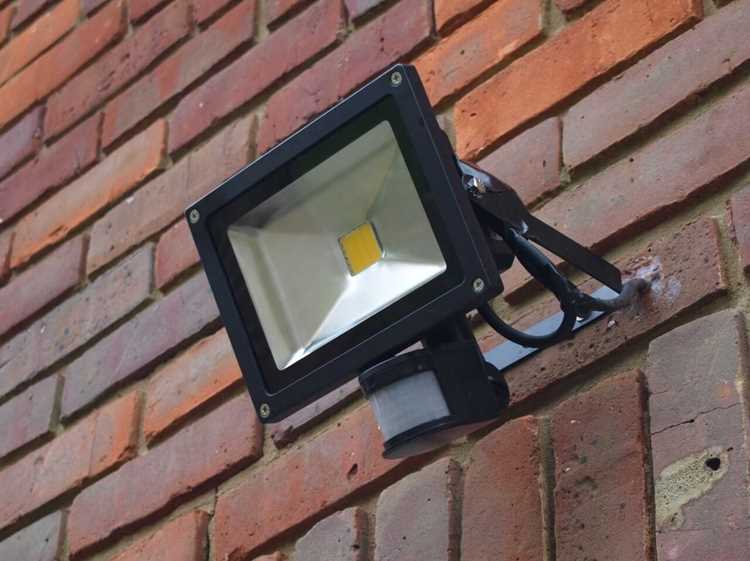

Как убрать мерцание светодиодного прожектора

Мерцание светодиодного прожектора – распространённая проблема, вызванная нестабильным напряжением, некачественными компонентами или неправильным подключением. Частота мерцания может варьироваться от едва заметной (50–100 Гц) до раздражающей (100–200 Гц), что приводит к утомлению глаз и снижению эффективности освещения. Основные причины: пульсации тока в сети, неисправный драйвер или плохой контакт в цепи.

Первым шагом проверьте источник питания. Светодиодные прожекторы чувствительны к перепадам напряжения. Если мерцание наблюдается при подключении к сети 220 В, используйте мультиметр для измерения напряжения на входе драйвера. Допустимое отклонение – не более ±5% от номинала (209–231 В). При выходе за эти пределы установите стабилизатор напряжения или замените проводку.

Драйвер – ключевой элемент, отвечающий за стабилизацию тока. Дешёвые модели часто имеют низкий коэффициент мощности (PF < 0,7) и высокий уровень пульсаций (>10%). Для устранения мерцания выберите драйвер с PF ≥ 0,9 и пульсациями <5%. Пример: Mean Well HLG или Osram OTi. Проверьте соответствие мощности драйвера и прожектора – превышение нагрузки на 20% приводит к перегреву и нестабильной работе.

Контакты и соединения – ещё одна частая причина. Окисление клемм, слабая затяжка винтов или некачественная пайка вызывают прерывистый контакт. Зачистите контакты наждачной бумагой (зернистость P400), нанесите токопроводящую пасту (например, Kontakt 60) и затяните соединения с усилием 1,5–2 Н·м. При пайке используйте флюс ЛТИ-120 и припой ПОС-61 – это снизит сопротивление переходов.

Если прожектор подключён через диммер, убедитесь в его совместимости с LED-технологией. Обычные диммеры для ламп накаливания не подходят – они вызывают мерцание на низких яркостях. Используйте специализированные модели с ШИМ-регулировкой (например, Legrand 67221) или резистивные диммеры с минимальной нагрузкой 10 Вт. Альтернатива – установка конденсатора ёмкостью 0,1–1 мкФ параллельно драйверу для сглаживания пульсаций.

Температурный режим влияет на стабильность работы. Перегрев драйвера (>70°C) или светодиодов (>85°C) приводит к деградации компонентов и мерцанию. Убедитесь, что прожектор установлен в вентилируемом месте, а радиатор не загрязнён. При необходимости добавьте термопасту (например, Arctic MX-6) между светодиодом и радиатором. Для прожекторов мощностью >50 Вт используйте активное охлаждение (вентилятор 12 В).

Проверка совместимости прожектора с диммером

Первым шагом проверьте технические характеристики светодиодного прожектора и диммера. На корпусе или в паспорте прожектора должна быть указана поддержка диммирования (например, «Dimmable» или «0–10V/PWM»). Если таких данных нет – совместимость маловероятна. Для диммеров ключевые параметры: тип управления (фазовый, 1–10 В, DALI), минимальная и максимальная нагрузка (в ваттах). Например, фазовый диммер с диапазоном 10–300 Вт не подойдет для прожектора мощностью 50 Вт, если его минимальная нагрузка – 20 Вт.

Используйте таблицу совместимости производителя или тестовые данные. Ниже приведены примеры несовпадений, которые приводят к мерцанию:

Перед установкой проведите тест с минимальной нагрузкой. Подключите прожектор к диммеру и плавно снижайте яркость с 100% до 10%. Если на 30–50% появляется мерцание или прожектор отключается – драйвер несовместим с диммером. В таких случаях замените либо диммер (например, на модель с поддержкой светодиодов, как Legrand Arteor 067001), либо прожектор на вариант с маркировкой «Dimmable» и указанным типом управления (например, Osram LED Floodlight DALI).

Замена некачественного блока питания на стабилизированный

Мерцание светодиодного прожектора часто вызвано пульсациями напряжения от дешёвых блоков питания с низким коэффициентом мощности (PF < 0,6) или отсутствием фильтрации выпрямленного тока. Замените штатный блок на стабилизированный источник с выходным напряжением, соответствующим требованиям прожектора (например, 12 В или 24 В ±5%). Обратите внимание на номинальную мощность: она должна превышать потребление прожектора на 20–30% – для 50-ваттного устройства выбирайте блок на 60–65 Вт.

При выборе стабилизированного блока питания отдавайте предпочтение моделям с активной коррекцией коэффициента мощности (PFC) и защитой от короткого замыкания, перегрева и перенапряжения. Например, Mean Well LPV-60-12 (12 В, 5 А) или аналоги с сертификатами CE/RoHS. Избегайте импульсных блоков без гальванической развязки – они могут усиливать высокочастотные помехи, провоцируя мерцание.

Перед установкой проверьте полярность подключения: красный провод – «+», чёрный или синий – «–». Используйте клеммные колодки или пайку с термоусадкой для надёжного контакта. Если прожектор имеет встроенный драйвер, убедитесь, что блок питания выдаёт постоянное напряжение (DC), а не переменное (AC). Для прожекторов с регулировкой яркости выбирайте блоки с поддержкой диммирования (например, 0–10 В или PWM).

После замены измерьте выходное напряжение мультиметром под нагрузкой: отклонение более ±0,5 В от номинала указывает на неисправность блока или несоответствие параметров. При сохранении мерцания проверьте качество проводки – сечение жил должно быть не менее 1,5 мм² для токов до 10 А. В системах с длинными линиями (более 5 м) используйте блоки с компенсацией падения напряжения или устанавливайте их ближе к нагрузке.

Устранение плохого контакта в электрической цепи

Плохой контакт в цепи питания светодиодного прожектора – одна из основных причин мерцания. Начните с проверки клеммных соединений: ослабленные винты на клеммниках или окисленные контакты увеличивают переходное сопротивление, что приводит к нестабильному напряжению. Используйте мультиметр в режиме измерения сопротивления (200 Ом) – значение выше 0,5 Ом указывает на проблему. Зачистите контакты мелкозернистой наждачной бумагой (P400) и обработайте их токопроводящей смазкой (например, Kontakt 60) для предотвращения повторного окисления.

Пайка проводов – более надежный метод, чем скрутки или клеммники. Если провода соединены скруткой, замените её на пайку с использованием припоя ПОС-61 и флюса ЛТИ-120. Температура паяльника должна составлять 300–350°C, время контакта с проводом – не более 3 секунд, чтобы избежать перегрева изоляции. После пайки изолируйте соединение термоусадочной трубкой с коэффициентом усадки 2:1 и прогрейте её строительным феном до полного обжатия.

Проверьте состояние кабеля на предмет повреждений изоляции или внутренних обрывов. Визуальный осмотр не всегда эффективен – используйте мегаомметр (напряжение 500 В) для проверки сопротивления изоляции. Нормальное значение – не менее 0,5 МОм. Если кабель поврежден, замените его на медный с сечением не менее 1,5 мм² для прожекторов мощностью до 50 Вт и 2,5 мм² для более мощных моделей. Избегайте прокладки кабеля в местах с высокой влажностью или механическими нагрузками без дополнительной защиты гофрой ПНД.

Разъемные соединения (например, штекеры типа «папа-мама») часто становятся источником проблем из-за низкого качества контактов. Замените их на винтовые или обжимные клеммы WAGO 221 серии для одножильных проводов. При обжиме используйте специальные клещи с матрицей, соответствующей сечению провода (например, для 1,5 мм² – матрица 1,5). Перед установкой проверьте контакты на отсутствие зазоров – даже 0,1 мм может вызвать искрение и мерцание.

Если прожектор подключен через выключатель с подсветкой, замените его на обычный или установите шунтирующий резистор 100 кОм мощностью 0,5 Вт параллельно светодиодному модулю. Это устранит паразитные токи, которые вызывают свечение или мерцание при выключенном состоянии. Для проверки используйте осциллограф: при наличии пульсаций напряжения выше 5% на частоте 50 Гц проблема кроется в цепи питания, а не в самом прожекторе.

Настройка частоты ШИМ-контроллера для снижения мерцания

ШИМ-контроллеры в светодиодных прожекторах работают на частотах от 100 Гц до 20 кГц. Мерцание заметно при частотах ниже 1 кГц, особенно в диапазоне 50–300 Гц, где человеческий глаз воспринимает пульсации как дискомфорт. Для устранения эффекта рекомендуется повышать частоту до 1–5 кГц, где мерцание становится практически незаметным.

Большинство недорогих ШИМ-контроллеров имеют фиксированную частоту в пределах 200–500 Гц. В таких случаях замена на модель с регулируемой частотой – единственный способ кардинально решить проблему. Контроллеры с диапазоном 1–20 кГц (например, Texas Instruments LM3409 или onsemi NCP3065) позволяют точно настроить параметры под конкретную нагрузку.

При настройке частоты учитывайте мощность прожектора. Для маломощных устройств (до 50 Вт) оптимальной считается частота 2–3 кГц, для мощных (100 Вт и выше) – 5–10 кГц. Превышение 20 кГц может привести к росту потерь на переключение и снижению КПД драйвера. Проверяйте температурный режим контроллера после изменения частоты.

Измерение частоты ШИМ проводите осциллографом или специализированным измерителем мерцания (например, UPRtek MF250N). Подключите щуп к выходу контроллера и зафиксируйте форму сигнала. При прямоугольных импульсах с крутыми фронтами частота считается стабильной. Если фронты завалены, требуется замена драйвера или улучшение фильтрации.

Для прожекторов с диммированием через ШИМ используйте контроллеры с функцией «soft-start» и плавным изменением скважности. Резкие перепады яркости усиливают мерцание даже на высоких частотах. В прошивках микроконтроллеров (например, STM32 или ESP32) задавайте шаг изменения скважности не более 5% за 50 мс.

В системах с несколькими прожекторами синхронизируйте частоты ШИМ между устройствами. Разброс частот даже на 10–20 Гц вызывает биения, воспринимаемые как мерцание. Используйте общий тактовый сигнал или контроллеры с режимом синхронизации (например, Infineon ICL5102).

Если замена контроллера невозможна, добавьте LC-фильтр на выходе ШИМ. Для частоты 1 кГц подойдет дроссель 1 мГн и конденсатор 10 мкФ. При 5 кГц параметры фильтра уменьшаются до 220 мкГн и 2,2 мкФ. Убедитесь, что компоненты рассчитаны на ток нагрузки прожектора.

Использование конденсаторов для сглаживания пульсаций тока

Пульсации тока в цепи питания светодиодного прожектора возникают из-за нестабильности выпрямленного напряжения, особенно при использовании импульсных блоков питания. Для их устранения применяют электролитические или керамические конденсаторы, подключаемые параллельно нагрузке. Емкость конденсатора рассчитывается по формуле C = I / (2 * f * ΔU), где I – ток нагрузки (А), f – частота пульсаций (Гц), ΔU – допустимое падение напряжения (В). Например, для прожектора мощностью 50 Вт (ток ~0,23 А) при частоте 100 Гц и допустимом ΔU = 0,1 В требуется конденсатор емкостью не менее 1150 мкФ.

• Электролитические конденсаторы (100–10000 мкФ) эффективны для низкочастотных пульсаций (50–120 Гц), но имеют ограниченный срок службы и чувствительны к перегреву.
• Керамические конденсаторы (0,1–10 мкФ) лучше работают на высоких частотах (10 кГц и выше), но их емкость недостаточна для сглаживания значительных пульсаций в цепях постоянного тока.
• Комбинированное решение: параллельное подключение электролитического (для низких частот) и керамического (для высоких) конденсаторов снижает импеданс в широком диапазоне частот.

При выборе конденсатора учитывайте рабочее напряжение – оно должно превышать номинальное напряжение питания на 20–30%. Например, для прожектора на 24 В используйте конденсатор с напряжением 35–50 В. Монтаж выполняйте максимально близко к источнику питания или светодиодному модулю, чтобы минимизировать паразитную индуктивность проводников. Проверка эффективности сглаживания проводится осциллографом: амплитуда пульсаций не должна превышать 5% от номинального напряжения.

Проверка и замена поврежденных проводов или разъемов

Мерцание светодиодного прожектора часто вызвано окислением контактов, перегибами проводов или механическими повреждениями изоляции. Начните с визуального осмотра кабеля от блока питания до прожектора: ищите трещины, потертости, следы оплавления или коррозии на медных жилах. Особое внимание уделите участкам у разъемов и местам сгибов – здесь чаще всего возникают микротрещины, приводящие к нестабильному контакту. Используйте мультиметр в режиме прозвонки (200 Ом) для проверки целостности проводников: сопротивление исправного провода не должно превышать 0,5 Ом. Если прибор показывает обрыв или высокое сопротивление, замените кабель целиком – ремонт скрутками или изолентой даст временный эффект.

Разъемы – слабое место большинства прожекторов. Проверьте клеммные колодки, штекеры и гнезда на наличие:

• окисленных или почерневших контактов (очистите ластиком или мелкозернистой наждачной бумагой);
• ослабленных винтовых зажимов (подтяните отверткой с усилием 0,5–0,8 Н·м);
• деформированных или оплавленных пластиковых корпусов (замените разъем на аналогичный с номиналом не ниже 10 А).

Для водонепроницаемых моделей используйте разъемы с IP67 или выше – стандартные коннекторы быстро выходят из строя при попадании влаги. При пайке контактов применяйте бескислотный флюс и припой ПОС-61, избегая перегрева изоляции.

При замене проводов соблюдайте сечение: для прожекторов мощностью до 50 Вт достаточно 0,75 мм², для 100–200 Вт – 1,5 мм². Используйте кабели с двойной изоляцией (например, ПВС 2×1,5) и термоусадочные трубки для герметизации соединений. Если прожектор подключен через удлинитель, проверьте его на соответствие нагрузке – дешевые модели с тонкими жилами (0,5 мм²) вызывают падение напряжения и мерцание. В системах с диммерами или датчиками движения применяйте экранированные кабели (например, FTP) для защиты от электромагнитных помех.

Калибровка датчиков движения или фотореле

Время задержки отключения – критический параметр. Стандартные настройки в 30–60 секунд могут вызывать мерцание при кратковременных движениях. Уменьшите его до 5–10 секунд для экономии энергии и стабильной работы. Если датчик поддерживает регулировку яркости (например, 30–100%), выставьте 70–80% – это снизит нагрузку на драйвер прожектора и предотвратит пульсации тока. Для моделей с ИК-сенсорами очистите линзу от пыли и проверьте отсутствие преград в зоне обнаружения: даже тонкая паутина может искажать сигнал.

При использовании комбинированных устройств (датчик движения + фотореле) отключите одну из функций, если она дублируется. Например, если фотореле настроено на включение при 30 люкс, а датчик движения – на срабатывание только в темноте, оставьте активным только фотореле. Для проверки работы подключите мультиметр в режиме измерения напряжения: скачки выше 230 В ±5% указывают на необходимость замены датчика или установки стабилизатора.

Тестирование прожектора с альтернативным источником питания

Подключите прожектор к лабораторному блоку питания с регулируемым напряжением (например, Riden RD6018 или Korad KA3005D). Установите параметры, соответствующие номинальным характеристикам устройства: для большинства светодиодных прожекторов на 10–50 Вт это 12 В или 24 В постоянного тока с током потребления в пределах 0,8–2,1 А. Зафиксируйте показания мультиметра (режим измерения постоянного напряжения и тока) на входе прожектора. Если мерцание сохраняется, постепенно увеличивайте напряжение с шагом 0,5 В, наблюдая за стабильностью свечения. Критическое превышение номинала (+10%) может указывать на неисправность драйвера или светодиодов.

• Используйте осциллограф (например, Rigol DS1054Z) для анализа пульсаций напряжения на выходе источника питания. Подключите щупы параллельно клеммам прожектора, установите масштаб 50 мВ/дел и временную развертку 10 мс/дел. Допустимый уровень пульсаций для светодиодных прожекторов – не более 5% от номинального напряжения. Превышение этого значения свидетельствует о некачественном источнике питания или проблемах с фильтрацией.
• Замените штатный блок питания на импульсный с активной коррекцией коэффициента мощности (PFC), например, Mean Well HLG-40H-24A или LRS-50-24. Такие модели обеспечивают стабильное напряжение с пульсациями менее 2% даже при колебаниях сети. Если мерцание исчезает, проблема заключалась в оригинальном источнике питания.
• Проверьте прожектор с аккумуляторной батареей (например, LiFePO4 12 В 20 А·ч). Подключите через предохранитель на 5 А и измерьте напряжение под нагрузкой. Разряд батареи ниже 11,5 В для 12-вольтовой системы может вызывать мерцание из-за недостаточного напряжения для стабильной работы драйвера.

Если тестирование с альтернативными источниками не устраняет мерцание, локализуйте проблему в самом прожекторе. Отпаяйте штатный драйвер и подайте питание напрямую на светодиодную матрицу через резистор 10 Ом 5 Вт (для 12-вольтовых моделей) или 22 Ом 10 Вт (для 24-вольтовых). Стабильное свечение без пульсаций подтвердит неисправность драйвера. В противном случае замените светодиодный модуль или проверьте пайку контактов на плате.
