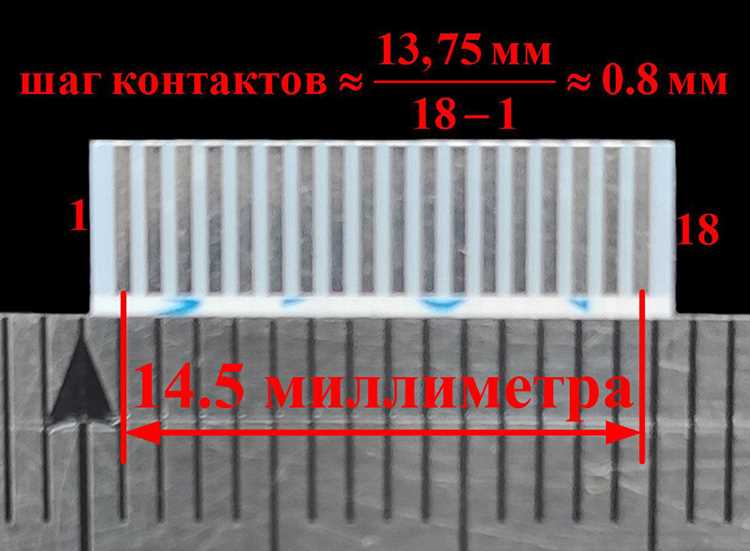

Как проверить шлейф на обрыв

Шлейфы – гибкие проводники, соединяющие платы, дисплеи, клавиатуры и другие компоненты устройств. Обрыв в них приводит к неработоспособности техники: пропадает изображение на экране, перестают реагировать кнопки, отключаются датчики. Чаще всего повреждения возникают в местах изгибов, у разъёмов или на участках с механическим напряжением. Проверить шлейф на обрыв можно без специального оборудования, используя мультиметр, фонарик или даже визуальный осмотр.

Для диагностики понадобится мультиметр в режиме прозвонки (символ диода или звукового сигнала). Подключите щупы к контактам на обоих концах шлейфа. Если цепь исправна, прибор издаст звуковой сигнал или покажет сопротивление близкое к нулю. Отсутствие сигнала указывает на обрыв. Проверяйте каждый проводник отдельно, так как повреждение может быть частичным. При работе с тонкими шлейфами (например, от смартфонов) используйте игольчатые щупы или зажимы типа «крокодил» для точного контакта.

Если мультиметра нет, воспользуйтесь фонариком с ярким светодиодом. Отсоедините шлейф от платы и подключите один конец к плюсу батарейки (3–5 В), а другой – к светодиоду. Замкните цепь через шлейф: если светодиод загорится, проводник цел. Метод подходит для проверки одиночных жил, но неэффективен при параллельных обрывах. Альтернатива – визуальный осмотр под увеличительным стеклом: ищите трещины, потемнения или разрывы в проводящих дорожках, особенно у мест пайки.

При обнаружении обрыва восстановите контакт пайкой или заменой шлейфа. Для пайки используйте паяльник мощностью 20–30 Вт с тонким жалом и припой с флюсом. Зачистите повреждённый участок, нанесите флюс и аккуратно спаяйте проводники, избегая перегрева. Если шлейф сильно повреждён, замените его на аналогичный: подберите модель с таким же количеством контактов и шагом между ними. При работе с устройствами под напряжением отключайте питание, чтобы избежать короткого замыкания.

Какие инструменты понадобятся для диагностики шлейфа

Мультиметр – основной инструмент для проверки шлейфа на обрыв. Выбирайте модель с режимом прозвонки (звуковой сигнал) и возможностью измерения сопротивления до 200 Ом. Для точной диагностики подойдут цифровые мультиметры, например, Fluke 17B или UNI-T UT33D. Перед использованием убедитесь, что прибор откалиброван и щупы не имеют повреждений.

Пинцет с антистатическим покрытием необходим для аккуратного подключения к контактам шлейфа, особенно в труднодоступных местах. Избегайте металлических пинцетов без изоляции – они могут вызвать короткое замыкание. Оптимальный вариант: пинцет с тонкими губками и резиновыми накладками, например, ESD-15.

Лупа с подсветкой или USB-микроскоп (с увеличением от 10x до 200x) поможет визуально обнаружить микротрещины, окисление контактов или механические повреждения шлейфа. Для работы с мелкими шлейфами (например, в смартфонах) подойдет микроскоп Andonstar AD407 или аналог с регулируемой яркостью.

Тестер непрерывности цепи (прозвонка) – упрощенная альтернатива мультиметру для быстрой проверки. Устройства типа «пробник» с батарейкой и светодиодом (например, DT-830) подойдут для грубой диагностики, но не заменят мультиметр при поиске частичных обрывов.

Паяльная станция с регулировкой температуры (от 200°C до 400°C) и тонким жалом (0,3–0,5 мм) пригодится для восстановления поврежденных контактов. Для шлейфов с тонкими проводниками используйте припой с низкой температурой плавления (например, Sn42Bi58) и флюс без отмывки (MG Chemicals 8341).

Антистатический браслет с заземлением обязателен при работе с чувствительной электроникой. Подключайте его к заземленной точке (например, к металлическому корпусу ПК или специальной шине). Без браслета статическое электричество может вывести из строя микросхемы, подключенные к шлейфу.

Набор тонких игл или зондов (диаметром 0,1–0,3 мм) нужен для прокалывания изоляции шлейфа при проверке отдельных проводников без их повреждения. Иглы должны быть из нержавеющей стали и иметь острый кончик. Альтернатива – специальные щупы для мультиметра с игольчатыми наконечниками.

Спирт изопропиловый (концентрация 90% и выше) и безворсовые салфетки используются для очистки контактов шлейфа перед диагностикой. Избегайте этилового спирта – он оставляет осадок. Для удаления окислов подойдет также специальная резинка для чистки контактов (например, ERASER PINK).

Как визуально определить повреждения на шлейфе

Начните с осмотра шлейфа под ярким направленным светом – подойдет настольная лампа с холодным белым спектром (4000–6500 К) или светодиодный фонарик. Расположите шлейф под углом 30–45 градусов к источнику света: это выявит микротрещины, перегибы и потертости, невидимые при прямом освещении. Особое внимание уделите участкам возле разъемов и местам частых изгибов – здесь повреждения возникают в 70% случаев.

Используйте увеличительное стекло с 3–5-кратным увеличением или USB-микроскоп (стоимость от 800 рублей) для детального анализа. Проверьте целостность проводников: ищите разрывы, окисление (зеленоватый или серый налет), вздутия изоляции. На гибких шлейфах (FPC) часто встречаются микроразрывы в местах сгиба – они выглядят как тонкие белые полосы поперек дорожек.

Оцените состояние контактных площадок на разъемах: отслоение позолоты, коррозия или механические деформации (например, погнутые пины) – прямые признаки неисправности. На шлейфах с прозрачной изоляцией (например, в LCD-дисплеях) ищите потемнения или помутнения – это указывает на перегрев или химическое повреждение. Если шлейф имеет экранирующую оплетку, проверьте ее на разрывы или замыкания с основными проводниками.

Сравните подозрительные участки с эталонным шлейфом того же типа. Разница в цвете изоляции (например, пожелтение), изменение ширины проводников или неравномерное покрытие лаком – косвенные признаки деградации. На шлейфах с многослойной структурой (например, в жестких дисках) ищите расслоения: они проявляются как пузыри или неровности на поверхности.

Фиксируйте найденные дефекты с помощью фотоаппарата или смартфона с макросъемкой (разрешение не менее 12 Мп). Делайте снимки с разных ракурсов, включая крупные планы повреждений. Это поможет при дальнейшем ремонте или замене шлейфа, а также при анализе причин выхода из строя. Если шлейф используется в устройстве с высоким напряжением (например, в блоках питания), визуальный осмотр обязательно дополните проверкой мультиметром.

Проверка шлейфа мультиметром в режиме прозвонки

Переключите мультиметр в режим прозвонки (символ диода или звукового сигнала). Убедитесь, что прибор исправен: соедините щупы – должен раздаться непрерывный звук. Если шлейф подключён к устройству, отсоедините его с обеих сторон, чтобы исключить влияние других компонентов. Для проверки коснитесь щупами контактов одного и того же провода на противоположных концах шлейфа. Отсутствие звука или показания выше 1–2 Ом указывают на обрыв.

• Проверяйте каждый проводник отдельно, не замыкая соседние контакты.
• Для шлейфов с экранированием прозванивайте экран отдельно, подключая один щуп к экрану, другой – к металлическому корпусу разъёма.
• Если шлейф имеет повреждённую изоляцию, измеряйте сопротивление между соседними проводами – значение должно стремиться к бесконечности.

При прозвонке гибких шлейфов (например, от дисплеев) избегайте сильного нажима на контакты – это может привести к ложным результатам. Если мультиметр показывает нестабильные значения, слегка изогните шлейф в разных местах: резкое изменение сопротивления укажет на микроразрывы. Для длинных шлейфов (>30 см) используйте режим измерения сопротивления (200 Ом) вместо прозвонки – звуковой сигнал может не сработать из-за индуктивности.

Использование батарейки и лампочки для тестирования цепи

Для проверки шлейфа на обрыв подойдет батарейка типа AA (1,5 В) и лампочка накаливания на 1,2–1,5 В с током 0,1–0,3 А. Соедините один контакт лампочки с плюсом батарейки, а второй – с одним из проводов шлейфа. Другой провод шлейфа подключите к минусу батарейки. Если цепь исправна, лампочка загорится. При обрыве – останется выключенной. Метод работает с шлейфами сопротивлением до 10 Ом; для более высокоомных цепей используйте лампочку меньшей мощности или светодиод с резистором на 100–200 Ом.

Избегайте замыкания проводов напрямую – это может повредить батарейку. Для тестирования многожильных шлейфов проверяйте каждую пару проводов отдельно, маркируя их во избежание путаницы. Если лампочка светится тускло, возможен частичный обрыв или окисление контактов – зачистите их наждачной бумагой (зернистость P400). При работе с автомобильными шлейфами отключите аккумулятор, чтобы исключить ложные срабатывания.

Как проверить шлейф без специальных приборов подручными средствами

Для проверки шлейфа на обрыв без мультиметра или тестера используйте батарейку типа CR2032 (3 В) и светодиод. Подключите анод светодиода к одному контакту шлейфа, катод – к другому через резистор на 220–470 Ом. Если цепь исправна, светодиод загорится. Метод работает для шлейфов с низким сопротивлением (до 100 Ом). При проверке длинных шлейфов (например, в ноутбуках) используйте иголку или тонкий провод для точечного контакта с дорожками.

1. Отключите устройство от питания и разберите корпус, чтобы получить доступ к шлейфу.
2. Осмотрите шлейф на механические повреждения: перегибы, потертости, следы окисления на контактах.
3. Для проверки целостности дорожек:
   • Возьмите батарейку AA (1,5 В) и лампочку накаливания на 1,5 В (например, от фонарика).
   • Подсоедините один провод лампочки к началу дорожки, второй – к концу. Загоревшаяся лампа подтвердит исправность.
   • Повторите для всех дорожек шлейфа.
4. При подозрении на короткое замыкание между дорожками используйте прозрачный скотч: наклейте его на контакты, затем аккуратно снимите. Если на скотче остались следы окисла или грязи – очистите контакты спиртом.
5. Для проверки гибких шлейфов (FPC) согните его под углом 90° в нескольких местах – треск или изменение изображения на экране укажет на микроразрывы.

Типичные ошибки при диагностике обрыва и как их избежать

Первая ошибка – игнорирование сопротивления контактов. При проверке мультиметром в режиме прозвонки многие ограничиваются звуковым сигналом, не учитывая, что окисленные или загрязнённые разъёмы могут давать ложные показания. Даже если цепь «звонится», сопротивление выше 1–2 Ом указывает на плохой контакт. Решение: измеряйте сопротивление в диапазоне 200 Ом, а не полагайтесь только на звук. Очистите контакты спиртом или ластиком перед тестированием.

Вторая распространённая проблема – проверка шлейфа без отключения питания. Подача напряжения на повреждённый проводник может вывести из строя подключённое оборудование или исказить результаты измерений. Всегда отсоединяйте устройство от источника питания и разряжайте конденсаторы (если работаете с платами). Для проверки используйте режим измерения сопротивления, а не напряжения, чтобы исключить влияние остаточного заряда.

Третья ошибка – неполная проверка всех жил шлейфа. Часто диагносты тестируют только крайние контакты, пропуская обрывы в средних проводниках. Особенно это актуально для многоштырьковых шлейфов (например, IDE или FFC с 40+ контактами). Методика: прозванивайте каждый проводник попарно, фиксируя результаты в таблице. Для ускорения используйте «метод половинного деления» – разделите шлейф на секции и последовательно сужайте зону поиска.

Что делать, если шлейф оказался повреждённым

Первым шагом определите тип повреждения. Если обрыв визуально заметен – например, разрыв проводников или оплавление изоляции – локализуйте участок с точностью до 1–2 мм. Для скрытых дефектов используйте мультиметр в режиме прозвонки: подключите щупы к противоположным концам шлейфа, сопротивление должно стремиться к нулю. При обрыве прибор покажет бесконечность или высокое значение (обычно >1 МОм). Зафиксируйте результаты в таблице для дальнейшего анализа.

Если повреждение механическое (перегиб, надрыв), оцените возможность ремонта без замены. Для шлейфов с гибкой печатной платой (FPC) допустимо восстановление токопроводящих дорожек с помощью специальных паст на основе серебра или меди. Нанесите состав тонким слоем (0,1–0,2 мм) на повреждённый участок, зафиксируйте термоусадочной трубкой и прогрейте феном при 120–150°C в течение 30–60 секунд. Учтите: такой метод подходит только для низкочастотных сигналов (до 10 МГц).

При обрыве внутри разъёма замените коннектор целиком. Для этого потребуются: паяльная станция с регулировкой температуры (280–320°C), припой с флюсом (например, Sn63Pb37), медная оплётка для удаления излишков припоя и микроскоп или лупа с 10–20-кратным увеличением. Отпаяйте повреждённый разъём, зачистите контактные площадки на шлейфе, установите новый коннектор, соблюдая полярность. Время пайки одного контакта не должно превышать 3–5 секунд, чтобы избежать перегрева диэлектрика.

Для шлейфов с многожильными проводами (например, в ноутбуках или мониторах) используйте метод скрутки с последующей пайкой. Зачистите изоляцию на 5–7 мм с обеих сторон обрыва, скрутите жилы по цвету, пропаяйте соединение и изолируйте термоусадкой или изолентой. При диаметре жил <0,1 мм применяйте серебросодержащий припой (например, Sn96Ag4) для снижения риска образования холодных паек. Избегайте натяжения шлейфа после ремонта – зафиксируйте его клейкой лентой или пластиковым хомутом.

Если повреждение критично (например, обрыв шлейфа жёсткого диска или видеокарты), замена на оригинальный компонент – единственный надёжный вариант. При отсутствии аналога закажите изготовление шлейфа по образцу у производителей гибких плат. Укажите: количество и шаг контактов, материал основы (полиимид или полиэстер), толщину проводников (обычно 18–35 мкм), тип покрытия (золото, олово, никель). Стоимость изготовления начинается от 500 рублей за образец при тираже от 10 штук.

После ремонта проведите тестирование под нагрузкой. Для цифровых шлейфов (HDMI, DisplayPort) используйте тестер сигналов с генератором паттернов (например, Quantum Data 804). Аналоговые шлейфы (VGA, LVDS) проверяйте осциллографом: амплитуда сигнала должна соответствовать спецификации (для LVDS – 100–200 мВ, для VGA – 0,7 В). При наличии артефактов на экране или ошибок передачи данных повторно прозвоните шлейф и устраните дефекты пайки или изоляции.

Храните запасные шлейфы в антистатических пакетах при температуре 10–30°C и влажности ≤60%. Избегайте перегибов с радиусом менее 5 мм – это приводит к микротрещинам в проводниках. Для длительного хранения используйте силикагель в упаковке, чтобы предотвратить окисление контактов. При повторном использовании шлейфа после ремонта нанесите на контакты тонкий слой контактной смазки (например, DeoxIT D5) для защиты от коррозии.
