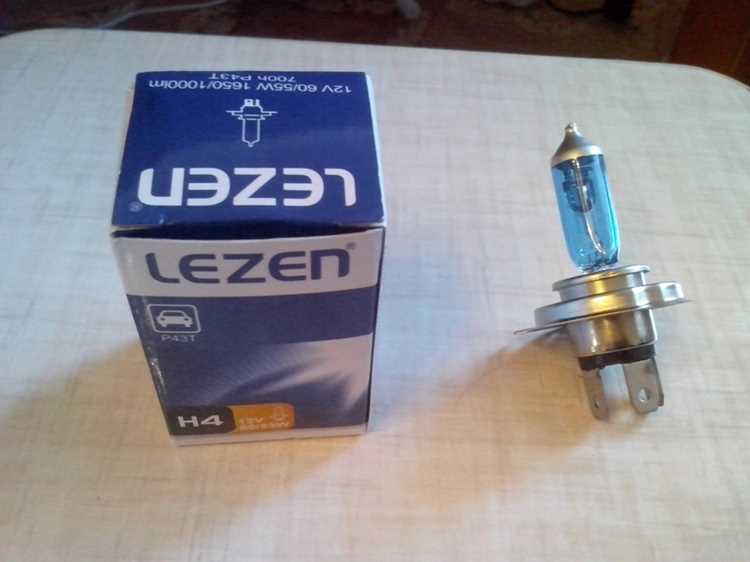

Лампы H4 – двухнитевые галогенные источники света с цоколем P43t, используемые в фарах ближнего и дальнего света. Их рабочее напряжение – 12 В, мощность нити ближнего света – 55 Вт, дальнего – 60 Вт. При подключении напрямую к аккумулятору важно соблюдать полярность и избегать превышения тока, чтобы не повредить нити накала. Проверка на аккумуляторе позволяет выявить обрывы, короткие замыкания или снижение яркости из-за деградации спирали.
Для диагностики потребуется: аккумулятор на 12 В (с напряжением не ниже 11,5 В под нагрузкой), провода с клеммами «крокодил», мультиметр (для измерения тока) и защитные перчатки. Работайте в хорошо проветриваемом помещении – при включении лампа нагревается до 200–300 °C. Избегайте касания колбы руками: жировые следы приводят к локальному перегреву и преждевременному выходу из строя.
Перед началом отсоедините лампу от бортовой сети автомобиля. Проверка на аккумуляторе даёт более точные результаты, чем тестирование в фаре, где возможны падения напряжения из-за окисленных контактов или слабого генератора. Следуйте шагам последовательно: неправильное подключение может вызвать короткое замыкание или перегорание предохранителя в цепи.
Какие инструменты понадобятся для диагностики лампы H4
Дополнительно пригодится тестер ламп (если есть) – он упрощает проверку, подавая стабилизированное напряжение и показывая ток потребления. Для безопасной фиксации лампы используйте держатель с винтовым зажимом или резиновые перчатки, чтобы избежать повреждения колбы. Избегайте касания стекла голыми руками – жировые следы сокращают срок службы галогенной лампы.
Как правильно подключить лампу H4 к аккумулятору без ошибок
Лампа H4 имеет три контакта: массу (31), ближний свет (56b) и дальний свет (56a). Для проверки на аккумуляторе 12 В используйте провода с клеммами «крокодил» сечением не менее 1,5 мм². Подключите минусовой провод аккумулятора к контакту массы лампы, а плюсовой – поочередно к контактам ближнего и дальнего света. Избегайте касания металлических частей корпуса лампы: это приведет к короткому замыканию и выходу из строя предохранителя или аккумулятора.
Порядок действий:
- Отключите аккумулятор от бортовой сети автомобиля.
- Зачистите концы проводов на 5–7 мм и обожмите клеммы.
- Подсоедините минус аккумулятора к контакту 31 лампы.
- Подключите плюс к контакту 56b – должен загореться ближний свет (мощность 55 Вт).
- Переключите плюс на контакт 56a – включится дальний свет (60 Вт).
- Проверьте целостность нитей накала: если лампа не горит, замените её.
Не держите лампу включенной дольше 10 секунд без охлаждения – перегрев сокращает срок службы.
Почему важно проверять оба контакта лампы на короткое замыкание
Лампа H4 имеет три контакта: два для нитей накала (ближний и дальний свет) и один общий массовый. Короткое замыкание между любым из них и корпусом лампы приводит к немедленному выходу из строя предохранителя в цепи фары. Даже микроскопическое повреждение изоляции внутри цоколя способно вызвать утечку тока, которую не всегда фиксируют стандартные тестеры без нагрузки.
Проверка только одного контакта оставляет риск незамеченного дефекта на втором. Например, при тестировании только ближнего света короткое замыкание на дальнем останется скрытым, но проявится при переключении режимов, вызвав перегорание предохранителя или повреждение реле. Это особенно критично для автомобилей с раздельной схемой питания нитей.
Короткое замыкание на массовый контакт часто возникает из-за механических повреждений при установке лампы. Даже незначительный перекос цоколя в патроне может привести к касанию металлических частей, что вызовет утечку тока до 5–10 А. Такая нагрузка способна расплавить проводку за 30–60 секунд, создавая пожарную опасность.
Мультиметр в режиме прозвонки (сопротивление 200 Ом) не всегда выявляет скрытые дефекты. Для достоверной диагностики требуется проверка под нагрузкой – например, подключение лампы к аккумулятору через последовательно включённый резистор 1 Ом. Падение напряжения на резисторе более 0,5 В укажет на утечку тока свыше 0,5 А, что свидетельствует о замыкании.
Производители ламп H4 нередко экономят на изоляции внутри цоколя, особенно в бюджетных моделях. В условиях вибрации и перепадов температур (-40°C до +120°C) изоляционные материалы теряют свойства, что увеличивает вероятность межконтактного замыкания. Регулярная проверка обоих контактов позволяет выявить такие дефекты до их проявления в дороге.
Замыкание на дальнем свете часто остаётся незамеченным, так как водители реже его используют. Однако при активации дальнего света ток через повреждённый контакт может превысить 15 А, что приведёт к мгновенному перегоранию предохранителя или выходу из строя блока управления светом. В некоторых моделях автомобилей это вызывает ошибку в бортовом компьютере, требующую сброса.
Проверка обоих контактов лампы H4 на короткое замыкание занимает не более 2 минут, но предотвращает последствия, устранение которых обойдётся в 10–50 раз дороже. Например, замена перегоревшего жгута проводки фары на современном автомобиле стоит от 8 000 до 30 000 рублей, не считая диагностики. Простая процедура с мультиметром или аккумулятором исключает такие риски.
Владельцам автомобилей с ксеноновыми или светодиодными лампами, установленными в цоколь H4, проверка контактов критически важна. Нештатные лампы часто имеют нестандартную распайку, что увеличивает вероятность замыкания. Кроме того, их работа с повышенным током (до 35 Вт) ускоряет деградацию изоляции, делая регулярную диагностику обязательной.
Как определить работоспособность нити ближнего света в лампе H4
Лампа H4 имеет две нити накаливания: для ближнего и дальнего света. Нить ближнего света расположена в верхней части колбы и подключается к контактам №1 (плюс) и №3 (масса) цоколя P43t. Для проверки потребуется мультиметр в режиме измерения сопротивления (200 Ом) или источник постоянного тока 12 В с ограничением тока до 5 А.
Отсоедините лампу от разъема и очистите контакты от окислов. Подключите щупы мультиметра к контактам №1 и №3. Исправная нить ближнего света покажет сопротивление 1,5–3,5 Ом. Если прибор выдает «1» (обрыв) или значение выше 5 Ом – нить повреждена. При проверке под напряжением подайте 12 В на те же контакты: нить должна светиться ровным белым или желтоватым светом без мерцания.
Визуальный осмотр помогает выявить дефекты без инструментов. Включите лампу в фару и посмотрите на нить через стекло колбы. Темные пятна, провисание или разрыв спирали указывают на неисправность. Обратите внимание на состояние газа внутри: помутнение или потемнение инертного наполнителя (обычно криптон или ксенон) снижает световой поток даже при целой нити.
Проверка на короткое замыкание критична для предотвращения выхода из строя предохранителей или реле. Установите мультиметр в режим прозвонки и подключите один щуп к контакту №1, второй – к металлическому корпусу цоколя. Звуковой сигнал или сопротивление ниже 1 МОм свидетельствует о пробое изоляции. Аналогично проверьте контакт №3 на замыкание с корпусом.
Для диагностики под нагрузкой используйте аккумулятор и резистор 2–3 Ом мощностью 10 Вт. Подключите последовательно резистор к контакту №1, затем лампу, и замкните цепь на массу через контакт №3. Если нить не загорается или светит тускло – замените лампу. Избегайте прямого подключения к аккумулятору без резистора: пусковой ток может превысить 10 А и разрушить нить.
При замене лампы проверяйте обе нити, даже если неисправна только одна. Срок службы нитей зависит от условий эксплуатации: частые включения-выключения сокращают ресурс на 30–40%. Храните запасные лампы в заводской упаковке, избегая контакта колбы с пальцами – жировые следы приводят к локальному перегреву и преждевременному выходу из строя.
Как проверить нить дальнего света и убедиться в её исправности
- При визуальном осмотре обратите внимание на целостность спирали внутри колбы – даже микроскопические трещины или потемнения говорят о неисправности.
- Сравните яркость свечения с эталонной лампой: разница более 20% указывает на деградацию нити.
- Не держите лампу включенной дольше 10 секунд при проверке – перегрев может исказить результаты.
Что делать, если лампа H4 не загорается при подключении к аккумулятору
Проверьте полярность подключения: лампа H4 имеет три контакта – «+» (дальний свет), «+» (ближний свет) и общий «−» (массу). Подключите «+» аккумулятора к одному из плюсовых контактов, а «−» – к массе. Если лампа не реагирует, поменяйте полярность на втором плюсовом контакте. Используйте мультиметр в режиме прозвонки (200 Ом) для проверки целостности нитей накала: сопротивление исправной нити ближнего света – 1,5–3 Ом, дальнего – 2–4 Ом. Обрыв нити (сопротивление ∞) указывает на неисправность лампы.
Если полярность и нити исправны, оцените состояние контактов и проводки. Окисленные или деформированные клеммы зачистите наждачной бумагой (зернистость P400) и обработайте контактной смазкой (например, Liqui Moly 3140). Проверьте напряжение на клеммах аккумулятора: при подключенной лампе оно не должно падать ниже 11,5 В. При падении до 10 В и ниже замените аккумулятор или проверьте его нагрузкой (ток разряда 100 А). Ниже приведены типичные неисправности и методы их устранения:
| Неисправность | Признак | Решение |
|---|---|---|
| Обрыв нити накала | Мультиметр показывает ∞ на одном из контактов | Заменить лампу |
| Окисление клемм | Напряжение на лампе ниже 11 В при исправном аккумуляторе | Зачистить и обработать контакты |
| Неисправность аккумулятора | Напряжение под нагрузкой падает ниже 10 В | Зарядить или заменить аккумулятор |
| Короткое замыкание в патроне | Лампа мигает или гаснет при покачивании | Заменить патрон или устранить замыкание |
Как избежать повреждения лампы при проверке на аккумуляторе
Проверка лампы H4 на аккумуляторе требует точного соблюдения напряжения и полярности. Стандартное напряжение для ламп H4 – 12 В, но аккумулятор в заряженном состоянии выдаёт 12,6–12,8 В, а при работающем двигателе – до 14,4 В. Превышение этих значений даже на 0,5 В сокращает срок службы лампы на 30–40%. Используйте мультиметр для контроля напряжения на клеммах аккумулятора перед подключением. Если напряжение выше 13 В, подключите лампу через резистор на 1–2 Ом или используйте лабораторный блок питания с регулировкой.
Основные причины повреждения ламп при проверке:
- Короткое замыкание из-за неправильного подключения проводов – используйте провода с сечением не менее 1,5 мм² и наконечниками типа «крокодил» с изоляцией.
- Попадание влаги или грязи на цоколь – протирайте контакты спиртом и сушите перед проверкой.
- Механические повреждения при установке – не касайтесь колбы руками, используйте перчатки или салфетку.
- Скачки напряжения при отключении – всегда отсоединяйте провода от аккумулятора до снятия лампы.
Для безопасной проверки соблюдайте последовательность: сначала подключите «массу» (минус) к цоколю лампы, затем плюс к соответствующему контакту. Время непрерывной работы лампы при проверке не должно превышать 30 секунд – этого достаточно для оценки работоспособности. Если лампа не загорается, отключите её и проверьте целостность нитей накала с помощью мультиметра в режиме прозвонки. Избегайте проверки на аккумуляторе с неисправным регулятором напряжения – риск выхода лампы из строя возрастает в 2–3 раза.
Когда стоит заменить лампу H4 после диагностики
Если при проверке на аккумуляторе лампа H4 не загорается ни на одном из режимов (ближний/дальний свет), замена неизбежна. Даже частичное свечение или мерцание указывает на деградацию нити накала – ресурс лампы исчерпан на 80–90%. В таких случаях дальнейшая эксплуатация опасна: нить может оборваться в любой момент, оставив автомобиль без света.
Температурные аномалии – второй сигнал к замене. Если колба лампы потемнела или покрылась белым налётом, это свидетельствует о перегреве или утечке газа. Такие лампы теряют до 40% светового потока уже через 50 часов работы, а риск взрыва колбы возрастает втрое. Особенно критично для галогенных моделей с кварцевым стеклом.
Проверка мультиметром показывает сопротивление нити ближнего света ниже 1,5 Ом или выше 3 Ом? Это отклонение от нормы (2–2,5 Ом для исправной лампы). Даже если лампа ещё светит, её эффективность снижена на 25–30%, а срок службы сокращён до 10–15 часов. Замена экономически оправдана: новая лампа H4 стоит от 300 до 1500 рублей, а ремонт последствий перегорания обойдётся в 5–10 раз дороже.
Лампы с пробегом свыше 500 моточасов (примерно 2 года эксплуатации) подлежат профилактической замене независимо от результатов диагностики. Ресурс галогенных H4 ограничен химическими процессами в колбе: вольфрамовая нить постепенно испаряется, оседая на стекле. Даже визуально исправная лампа теряет 10–15% яркости каждые 200 часов работы.
Несимметричное свечение – признак деформации нити или смещения спирали. Если при включении дальнего света одна сторона фары светит ярче другой, лампу нужно менять немедленно. Такая неравномерность снижает видимость на 30–40% и создаёт опасные «слепые зоны» на дороге. Особенно критично для автомобилей с раздельной оптикой.
После ДТП или сильной вибрации (например, при езде по бездорожью) лампы H4 проверяют на микротрещины колбы. Даже невидимые глазу повреждения приводят к попаданию воздуха внутрь, окислению нити и быстрому выходу из строя. Если при диагностике слышен характерный «шипящий» звук при включении – колба разгерметизирована, замена обязательна.
Лампы с изменённым цветом свечения (например, синеватым или розоватым оттенком) подлежат замене вне зависимости от яркости. Это указывает на нарушение состава газовой смеси или покрытия колбы. Такие лампы не соответствуют ГОСТ Р 51709-2001 по цветовой температуре (3000–5000 К для H4) и могут ослеплять встречных водителей, создавая аварийные ситуации.
Если при проверке на аккумуляторе лампа загорается с задержкой в 1–2 секунды, это сигнал о скором отказе. Причина – окисление контактов или частичное разрушение нити. Такая лампа проработает не более 50–100 часов, после чего перегорит полностью. Замена на этом этапе предотвращает внезапную потерю освещения в тёмное время суток.
