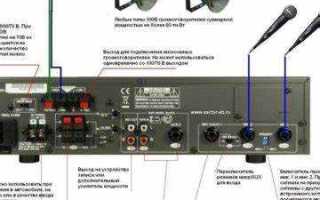

Как подключить эквивалент нагрузки к усилителю

Эквивалент нагрузки – резистор, имитирующий реальную акустическую систему при тестировании усилителей. Его сопротивление должно соответствовать номинальному импедансу усилителя: 4 Ом для большинства бытовых моделей, 8 Ом для профессиональных и ламповых устройств. Использование неправильного сопротивления приводит к искажению сигнала, перегреву выходных каскадов или срабатыванию защиты. Для точных измерений выбирайте резисторы с допуском ±1% и мощностью рассеивания не менее 50 Вт (для усилителей до 100 Вт) или 100–200 Вт для мощных систем.

Подключение выполняйте через клеммы динамиков усилителя, избегая контактов предусилителя или линейных входов. Для ламповых усилителей обязательно используйте провода сечением не менее 2,5 мм² – тонкие проводники увеличивают индуктивность, что искажает частотную характеристику. При работе с транзисторными усилителями проверьте полярность подключения: перепутанные «+» и «−» могут вызвать несимметричное искажение сигнала на высоких уровнях.

Перед подачей сигнала установите регулятор громкости усилителя в минимальное положение. Плавно увеличивайте уровень, контролируя температуру резистора – при превышении 60°C отключите питание и дайте остыть. Для измерения выходной мощности используйте осциллограф с входным сопротивлением 1 МОм и мультиметр в режиме AC 200 В. Формула расчета мощности: P = U² / R, где U – измеренное напряжение (в вольтах), R – сопротивление эквивалента нагрузки.

При тестировании на максимальной мощности ограничьте длительность сигнала до 5–10 секунд – продолжительная работа приводит к дрейфу параметров резистора. Для проверки стабильности усилителя под нагрузкой используйте генератор прямоугольных импульсов частотой 1 кГц и скважностью 2. Искажения фронтов сигнала указывают на проблемы с частотной компенсацией или нестабильность источника питания.

Выбор подходящего эквивалента нагрузки для вашего усилителя

Эквивалент нагрузки должен соответствовать выходным характеристикам усилителя: импедансу, мощности и частотному диапазону. Для большинства ламповых усилителей требуется нагрузка с импедансом 4, 8 или 16 Ом, в то время как транзисторные модели часто рассчитаны на 2, 4 или 6 Ом. Проверьте техническую документацию – отклонение от рекомендованного значения более чем на 10% может привести к искажениям сигнала или перегреву выходных каскадов.

Мощность эквивалента нагрузки должна превышать максимальную выходную мощность усилителя минимум в 1,5 раза. Например, для усилителя на 100 Вт выбирайте резистивную нагрузку не менее 150 Вт. При тестировании в импульсном режиме допустимо кратковременное превышение мощности на 20–30%, но длительная работа на пределе приведёт к перегреву и выходу из строя. Для высокомощных систем (свыше 500 Вт) используйте жидкостные или проволочные резисторы с принудительным охлаждением.

• Резистивные нагрузки – оптимальны для большинства задач. Подходят для тестирования АЧХ, измерения искажений и проверки стабильности усилителя. Выбирайте проволочные резисторы с низкой индуктивностью (например, серии ARCOL HS или Ohmite TA) для минимизации паразитных эффектов на высоких частотах.
• Реактивные нагрузки – необходимы для имитации реальных акустических систем. Используйте комбинации резисторов, катушек индуктивности и конденсаторов, например, схему Zobel (R + C) для компенсации индуктивной составляющей динамиков. Для ламповых усилителей критически важно тестировать нагрузку с фазовым сдвигом до 60° на частотах выше 10 кГц.
• Электронные нагрузки – программируемые устройства (например, Chroma 63200A) позволяют динамически изменять импеданс и имитировать сложные сценарии работы. Подходят для профессионального тестирования, но избыточны для любительских задач.

При выборе эквивалента учитывайте условия эксплуатации. Для полевых испытаний используйте герметичные резисторы с керамическим корпусом (например, Vishay RH), устойчивые к влаге и вибрации. В лабораторных условиях подойдут открытые проволочные резисторы с радиаторами, но следите за температурой – превышение 150°C ведёт к дрейфу сопротивления. Для тестирования в широком диапазоне температур (от -40°C до +85°C) выбирайте резисторы с температурным коэффициентом не более 50 ppm/°C.

Не игнорируйте частотные характеристики нагрузки. На частотах выше 20 кГц проволочные резисторы начинают проявлять индуктивность, что искажает результаты измерений. Для высокочастотных усилителей (например, для радиосвязи) используйте безындуктивные резисторы на основе металлоплёночных или углеродных композитов. Проверяйте АЧХ нагрузки с помощью анализатора импеданса – отклонение более 5% в рабочем диапазоне недопустимо.

Для точного подбора эквивалента нагрузки проведите предварительные расчёты. Используйте формулу P = U² / R, где P – мощность, U – выходное напряжение усилителя, R – сопротивление нагрузки. Например, при выходном напряжении 28 В и нагрузке 8 Ом мощность составит 98 Вт. Убедитесь, что выбранный резистор выдерживает эту мощность с запасом. Для многоканальных усилителей рассчитывайте нагрузку для каждого канала отдельно, избегая параллельного подключения без развязки.

Подготовка инструментов и проверка безопасности перед подключением

Перед началом работы убедитесь, что эквивалент нагрузки соответствует параметрам усилителя: сопротивление должно быть не ниже указанного в технической документации (например, 4 Ом для большинства автомобильных усилителей, 8 Ом для бытовых). Проверьте мощность нагрузки – она должна превышать выходную мощность усилителя минимум на 20% во избежание перегрева. Используйте резисторы с допуском не более ±5%, чтобы исключить погрешности в измерениях.

Подготовьте мультиметр с диапазоном измерения сопротивления до 20 Ом и точностью не хуже 0,1 Ом. Перед использованием проверьте его калибровку на эталонном резисторе (например, 10 Ом). Для подключения потребуются провода сечением не менее 2,5 мм² для токов до 10 А и 4 мм² для более высоких нагрузок – это предотвратит падение напряжения и нагрев проводников.

Осмотрите эквивалент нагрузки на предмет механических повреждений: трещин в корпусе резисторов, оплавлений, окисления контактов. Для проволочных резисторов проверьте целостность обмотки – обрыв приведет к бесконечному сопротивлению и искажению результатов. При использовании сборок из дискретных резисторов убедитесь в надежности паяных соединений или винтовых зажимов.

Подготовьте заземляющий проводник сечением не менее 6 мм² для подключения к общей шине заземления. Убедитесь, что точка заземления не имеет окислов и обеспечивает надежный контакт – плохое заземление вызовет помехи и может привести к повреждению усилителя. Для систем с разделением аналоговой и цифровой земли используйте отдельные проводники, соединив их только в одной точке.

Проверьте температурный режим: эквивалент нагрузки должен располагаться на радиаторе или в хорошо вентилируемом месте. Для резисторов мощностью свыше 50 Вт используйте термопасту и прижимные механизмы для улучшения теплоотвода. Измерьте температуру корпуса резистора после 10 минут работы на номинальной мощности – она не должна превышать 100°C для керамических и 150°C для проволочных элементов.

Подготовьте средства индивидуальной защиты: диэлектрические перчатки с классом защиты не ниже 1000 В для работы с усилителями мощностью свыше 200 Вт, защитные очки при пайке или резке проводов. Рабочее место должно быть оборудовано огнетушителем класса C (для электрических цепей) и изолирующим ковриком. При первых признаках дыма или запаха гари немедленно отключите питание и локализуйте источник неисправности.

Схема правильного соединения эквивалента нагрузки с выходами усилителя

Эквивалент нагрузки подключается к усилителю через выходные клеммы, обозначенные как «+» (горячий) и «−» (холодный) или «GND». Перед соединением проверьте соответствие импеданса эквивалента номинальному значению усилителя: для большинства транзисторных усилителей мощности это 4–8 Ом, для ламповых – 2–16 Ом. Используйте провода сечением не менее 2,5 мм² для токов до 10 А и 4 мм² для больших значений, чтобы минимизировать падение напряжения.

Основные ошибки при подключении:

• Перепутывание полярности – приводит к искажениям сигнала или повреждению эквивалента.
• Использование проводов с высоким сопротивлением – увеличивает тепловые потери.
• Неплотные контакты – вызывают шум и нестабильность работы.

Для усилителей с симметричным выходом (balanced) подключайте эквивалент по схеме: «+» к «+», «−» к «−», а общий провод (если есть) – к экрану кабеля. В случае несимметричного выхода (unbalanced) соединяйте «+» с «+», а «−» с «GND». При работе с высокими мощностями (>50 Вт) используйте клеммные колодки или пайку – скрутки ненадежны.

При тестировании усилителя с эквивалентом нагрузки контролируйте температуру резисторов: допустимый нагрев – до 70°C для проволочных и до 125°C для керамических. Превышение этих значений указывает на неверный выбор номинала или перегрузку. Для точных измерений подключайте осциллограф параллельно эквиваленту, а мультиметр – в режиме измерения переменного напряжения (AC).

Если усилитель имеет несколько выходных каналов (например, стерео), подключайте эквиваленты нагрузки ко всем каналам одновременно. Разбалансировка нагрузки между каналами может привести к неравномерному распределению тока и перегреву одного из них. Для многоканальных систем используйте отдельные эквиваленты с одинаковым импедансом или специализированные нагрузочные платы с параллельно-последовательным соединением резисторов.

После подключения проведите проверку на отсутствие короткого замыкания между выходами и корпусом усилителя. Для этого отключите питание, установите мультиметр в режим прозвонки и измерьте сопротивление между «+» и «GND», а также «−» и «GND». Показания должны стремиться к бесконечности. Если сопротивление низкое (<1 кОм), отключите эквивалент и проверьте схему на ошибки.

Настройка измерительных приборов для контроля параметров подключения

Перед подключением эквивалента нагрузки к усилителю выберите измерительные приборы с соответствующими диапазонами. Для контроля напряжения используйте вольтметр с пределом измерения не менее 120% от ожидаемого выходного напряжения усилителя. При работе с мощными усилителями (свыше 100 Вт) подойдут приборы с классом точности 0,5 или выше. Для измерения тока применяйте амперметры с шунтами, рассчитанными на максимальный ток нагрузки с запасом 20–30%.

Настройте осциллограф для анализа формы сигнала. Установите входное сопротивление 1 МОм при емкости не более 20 пФ, чтобы минимизировать влияние на цепь. Для усилителей звуковой частоты выберите полосу пропускания не менее 20 кГц, для импульсных – не менее 10 МГц. Синхронизируйте развертку по фронту сигнала с уровнем запуска 10–20% от амплитуды. Используйте аттенюаторы 10:1 при измерении сигналов свыше 50 В.

Калибруйте приборы перед началом измерений. Для мультиметров проведите проверку на эталонном источнике напряжения 1,000 В ±0,001 В. Осциллографы калибруйте по встроенному генератору меандра с частотой 1 кГц и амплитудой 1 В. При использовании анализаторов спектра убедитесь в отсутствии паразитных гармоник на частоте калибровки (обычно 1 МГц). Запишите поправочные коэффициенты для каждого прибора.

Подключите измерительные приборы параллельно или последовательно в зависимости от контролируемого параметра. Для измерения напряжения на нагрузке используйте параллельное подключение с минимальной длиной проводов (не более 10 см). При контроле тока включайте амперметр последовательно с нагрузкой, избегая дополнительных сопротивлений в цепи. Для анализа формы сигнала подключайте осциллограф через делитель напряжения 1:10 при амплитудах свыше 50 В.

Настройте анализатор спектра для оценки нелинейных искажений. Установите центральную частоту, равную рабочей частоте усилителя, с полосой обзора ±10%. Используйте разрешение по частоте не хуже 1% от центральной частоты. Для усилителей звуковой частоты активируйте режим усреднения (16–32 выборки) для снижения шумов. При измерении интермодуляционных искажений подавайте тестовый сигнал с частотами 19 кГц и 20 кГц в соотношении 1:1.

Проверьте заземление измерительных приборов. Все корпуса приборов должны быть подключены к общей шине заземления с сопротивлением не более 0,1 Ом. Избегайте образования контуров заземления – используйте изолированные BNC-разъемы или ферритовые кольца на кабелях. При работе с высокочастотными усилителями применяйте коаксиальные кабели с волновым сопротивлением 50 Ом и затуханием не более 0,5 дБ/м на рабочей частоте.

Зафиксируйте начальные параметры до подключения нагрузки. Измерьте напряжение холостого хода на выходе усилителя с точностью до 0,1 В. Проверьте форму сигнала на отсутствие самовозбуждения – амплитуда паразитных колебаний не должна превышать 1% от основного сигнала. Запишите показания всех приборов в таблицу для последующего сравнения с данными при подключенной нагрузке.

После подключения эквивалента нагрузки проведите динамические измерения. Подайте тестовый сигнал с амплитудой 50% от номинальной мощности усилителя. Контролируйте изменение напряжения на нагрузке с шагом 10% от максимальной мощности. При появлении искажений формы сигнала (ограничение, завал фронтов) снизьте амплитуду входного сигнала на 3 дБ. Для импульсных усилителей проверьте время установления сигнала – оно не должно превышать 10% от длительности импульса.
