Как подключить доводчик стекол к сигнализации

Современные автомобили оснащены электрическими стеклоподъемниками, но далеко не все поддерживают автоматическое закрытие стекол при постановке на охрану. Подключение доводчика стекол к автосигнализации решает эту задачу, повышая комфорт и безопасность. В большинстве случаев для реализации потребуется дополнительный модуль – например, Pandora DWM-210, StarLine M21 или аналог, совместимый с вашей сигнализацией.

Основной принцип работы доводчика заключается в имитации нажатия кнопки стеклоподъемника после активации охранного режима. Для корректной интеграции необходимо учитывать тип привода стекол (реверсивный или нереверсивный), наличие концевиков и логику работы штатной электроники. Например, в автомобилях Toyota и Lexus с системой Smart Entry потребуется обход штатных ограничений по времени работы моторов стеклоподъемников.

Подключение выполняется через слаботочные цепи управления сигнализации (выходы на дополнительные каналы) или через CAN-шину, если автомобиль поддерживает цифровое управление. В первом случае используется реле или транзисторный ключ для подачи питания на кнопки стеклоподъемников. Во втором – модуль доводчика подключается к CAN-адаптеру сигнализации, как в случае с StarLine E96 и автомобилями Volkswagen с платформой MQB.

Типичные ошибки при подключении – неправильный выбор полярности сигнала, игнорирование задержки срабатывания (обычно 0,5–1,5 секунды) и отсутствие защиты от перегрузки. Для диагностики используйте мультиметр: проверьте напряжение на управляющем проводе сигнализации (обычно +12 В или масса) и убедитесь в отсутствии паразитных наводок. В системах с CAN-шиной обязательно обновляйте прошивку доводчика до последней версии, чтобы избежать конфликтов с заводским ПО.

После установки настройте параметры доводчика через приложение сигнализации или программное обеспечение производителя. Например, в Pandora можно задать время работы моторов (стандартно 10–15 секунд), а в StarLine – выбрать режим закрытия (только при постановке на охрану или при включении зажигания). Тестируйте систему на холостом ходу, чтобы исключить риск заклинивания механизма.

Необходимые инструменты и материалы для установки

Для подключения доводчика стекол к автосигнализации потребуется набор инструментов, адаптированный под специфику электропроводки автомобиля. Основной комплект включает мультиметр с диапазоном измерения до 20 В (например, Fluke 17B или аналоги), набор отверток с изолированными ручками (крестовые PH2 и плоские 5 мм), стриппер для снятия изоляции с проводов сечением 0,5–2,5 мм² (Knipex 12 40 200 или Jokari Super 4 Plus). Также необходимы бокорезы с режущей кромкой не менее 16 мм для обрезки проводов и термоусадочные трубки диаметром 2–6 мм (полиолефиновые, коэффициент усадки 2:1).

Из расходных материалов критически важны обжимные клеммы типа «мама» и «папа» (сечение 0,5–1,5 мм², луженые, например, TE Connectivity 1-966710-1), а также изолента 3M Scotch Super 33+ или аналогичная с высокой адгезией к ПВХ. Для пайки соединений понадобится паяльник мощностью 40–60 Вт с тонким жалом (например, Hakko FX-600) и припой ПОС-61 с флюсом в виде канифоли или паяльной пасты. Дополнительно рекомендуется использовать контактный спрей (Kontakt 60 или CRC 2-26) для очистки окисленных контактов.

Для интеграции доводчика в цепь сигнализации потребуются реле с нормально разомкнутыми контактами (например, Omron G5LE-1 или аналоги на 12 В, ток коммутации не менее 10 А). В зависимости от модели автомобиля могут понадобиться адаптеры для подключения к штатным разъемам: для японских авто – разъемы типа «мама» JST SM, для европейских – Molex Micro-Fit 3.0. Необходимо заранее уточнить распиновку блока управления стеклоподъемниками по сервисной документации конкретной марки.

Для фиксации проводов и защиты соединений используйте пластиковые хомуты-стяжки шириной 3–5 мм (HellermannTyton T18R) и гофру ПВХ диаметром 10–16 мм (например, DKC 1016). При работе с высоковольтными цепями (например, в гибридных автомобилях) обязательно применение диэлектрических перчаток класса 00 (напряжение до 500 В) и изолированного инструмента с маркировкой VDE. Перед началом работ отключите клемму аккумулятора и проверьте отсутствие напряжения на всех цепях мультиметром.

Проверка совместимости доводчика с сигнализацией и автомобилем

Первым шагом определите модель сигнализации и доводчика. В документации к сигнализации (например, StarLine A93, Pandora DXL 5000) указаны поддерживаемые модули доводчиков. Если доводчик универсальный (например, Fortin EVO-ALL), проверьте список совместимых автомобилей на сайте производителя. Для штатных систем (типа Comfort Control от BMW) потребуется адаптер CAN-шины.

Изучите электрические схемы автомобиля и доводчика. Доводчики требуют подключения к цепям управления стеклоподъемниками: «+12В при включенном зажигании», «масса», «сигнал на подъем/опускание». Убедитесь, что сигнализация имеет свободные каналы для управления доводчиком – обычно это слаботочные выходы (100–300 мА) с программируемой логикой (например, «отрицательный импульс 0,5 с»).

Проверьте протокол обмена данными. Современные сигнализации работают по CAN/LIN-шине, а доводчики могут использовать аналоговые сигналы или цифровые протоколы. Если автомобиль оснащен CAN-шиной, доводчик должен поддерживать её версию (например, CAN 2.0B для большинства европейских машин 2010+). При несовпадении потребуется конвертер протоколов, например, iDataLink Maestro RR.

Оцените нагрузку на бортовую сеть. Доводчики потребляют 5–15 А в пике при одновременном подъеме всех стекол. Убедитесь, что предохранители стеклоподъемников (обычно 20–30 А) и проводка выдержат дополнительную нагрузку. Для автомобилей с аккумулятором менее 60 А·ч рекомендуется подключать доводчик через реле, управляемое сигнализацией, чтобы избежать просадок напряжения.

Протестируйте работу стеклоподъемников в ручном режиме. Если стекла поднимаются с задержками или останавливаются при встрече с препятствием, доводчик может работать некорректно. В таких случаях потребуется доводчик с функцией «мягкого старта» (например, Viper 5906V) или доработка штатного блока управления стеклоподъемниками.

Проверьте наличие конфликтов с другими системами. В автомобилях с функцией «комфортного закрытия» (например, Mercedes W211) штатный модуль может блокировать внешние команды доводчика. Решение – отключение штатной функции через диагностический сканер (например, Launch X431) или использование доводчика с обходчиком иммобилайзера (Fortin Key-Override).

Убедитесь в совместимости по температурному режиму. Доводчики для северных регионов должны работать при −40°C (например, Arctic Start AS-100), а для южных – выдерживать перегрев до +85°C. Проверьте сертификаты производителя на соответствие климатическим условиям эксплуатации. При установке в моторном отсеке используйте термостойкие провода (например, с силиконовой изоляцией).

Завершите проверку тестовым подключением. Подсоедините доводчик к сигнализации через временную схему (без пайки), активируйте режим «закрытие стекол» и проконтролируйте: время срабатывания (не более 10 с на одно стекло), отсутствие ложных срабатываний при вибрации, корректное отключение при открытии двери. Если доводчик не реагирует, проверьте полярность подключения и наличие питания на управляющих проводах с помощью мультиметра.

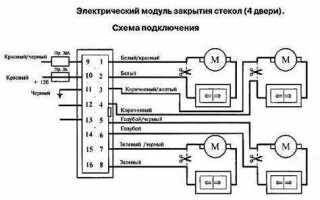

Схема подключения доводчика к электропроводке машины

Подключение доводчика стекол требует точного соблюдения полярности и выбора правильных точек в бортовой сети. Основные элементы схемы:

• Питание +12В – подключается к клемме аккумулятора или постоянному плюсу через предохранитель на 10–15 А.
• Сигнальный провод – соединяется с выходом автосигнализации, отвечающим за управление доводчиком (обычно «комфорт» или «закрытие стекол»).
• Выходы на моторы стеклоподъемников – подключаются параллельно штатным проводам кнопок управления, с разрывом цепи через реле доводчика.

Для корректной работы используйте провода сечением не менее 1,5 мм² для силовых цепей и 0,75 мм² для сигнальных. Избегайте скруток – применяйте пайку или обжимные клеммы с термоусадкой. Перед подключением проверьте совместимость доводчика с типом стеклоподъемников (аналоговые или цифровые CAN-шины). При наличии в машине модуля комфорта, подключайтесь к его входам, а не напрямую к моторам.

Типовая схема для автомобилей без CAN-шины включает реле на 4 контакта (30, 85, 86, 87), где 85 и 86 – управляющая цепь от сигнализации, а 30 и 87 – разрыв штатной линии стеклоподъемника. Для машин с CAN потребуется эмулятор или специальный интерфейс, преобразующий сигнал доводчика в CAN-сообщения. Все соединения изолируйте гофрой или изолентой, а провода прокладывайте вдоль штатной проводки, избегая острых кромок и подвижных элементов.

Поиск и подключение к цепям управления стеклоподъемниками

Первым шагом определите тип привода стеклоподъёмников: механический (тросовый) или электрический (мотор-редуктор). В 90% современных автомобилей используется электрический привод с моторами на 12 В, управляемыми через реле или полупроводниковые ключи. Локализуйте блок управления стеклоподъёмниками – чаще всего он расположен в дверях (для передних стёкол) или в центральном блоке кузова (для задних). В автомобилях с CAN-шиной управление может быть интегрировано в BCM (Body Control Module), что усложняет прямое подключение.

Для поиска цепей используйте мультиметр в режиме измерения напряжения (DC 20 В). Подайте команду на подъём/опускание стекла и замерьте потенциал на контактах мотора или разъёме блока управления. Типичные значения: +12 В на одном проводе и масса на другом при движении в одном направлении, полярность меняется при реверсе. В системах с реле ищите управляющий сигнал +12 В на катушке реле – он появляется только при активации функции.

В автомобилях без CAN-шины управляющие провода часто идут напрямую от кнопок стеклоподъёмников к моторам. Найдите разъём кнопки: обычно это 5-контактный разъём с проводами питания (+12 В), массы, и двумя сигнальными (подъём/опускание). Подключите осциллограф или логический пробник – при нажатии кнопки на сигнальных проводах появляется кратковременный импульс +12 В. В системах с импульсным управлением (например, Volkswagen) сигнал может быть ШИМ-модулированным с частотой 100–500 Гц.

При подключении доводчика избегайте вмешательства в силовые цепи моторов. Вместо этого используйте слаботочные управляющие провода кнопок или реле. Для этого врежьтесь параллельно сигнальным проводам, подключив доводчик через диоды 1N4007, чтобы исключить обратные токи. В системах с CAN-шиной потребуется эмуляция сигналов кнопок через резистивные делители или специализированные модули (например, Fortin EVO-ALL), имитирующие сопротивление нажатой кнопки.

В автомобилях с автоматическим доводчиком стекол (например, Toyota, Lexus) управляющий сигнал может быть аналоговым – изменение напряжения от 0 до 5 В на отдельном проводе. Замерьте его мультиметром при разных положениях стекла. Для подключения доводчика используйте компаратор (например, LM393) с пороговым напряжением 2,5 В, чтобы фиксировать момент полного закрытия. Альтернатива – подключение к датчику Холла в моторе, если он присутствует.

При работе с дверными жгутами учитывайте их износ. Провода в гофре между дверью и кузовом часто переламываются из-за постоянных изгибов. Проверьте целостность цепей тестером в режиме прозвонки, особенно на участках возле петель. Для подключения используйте пайку с термоусадкой или обжимные гильзы – скрутки ненадёжны и окисляются. В местах с высокой вибрацией (например, моторный отсек) применяйте многожильные провода сечением не менее 0,75 мм².

В системах с двухступенчатым управлением (например, Mercedes) стекло сначала движется быстро, затем замедляется перед полным закрытием. Управляющий сигнал в таких случаях представляет собой два отдельных импульса. Для корректной работы доводчика потребуется декодирование этих сигналов с помощью микроконтроллера (например, Arduino Nano) или специализированного модуля с программируемыми входами. Альтернатива – подключение к цепи замедления через реле с задержкой срабатывания 0,5–1 с.

После подключения протестируйте работу доводчика в ручном и автоматическом режимах. Проверьте отсутствие ложных срабатываний при включении зажигания или активации других систем (например, центрального замка). В автомобилях с функцией «комфорт» (автоматическое закрытие стёкол при постановке на охрану) убедитесь, что доводчик не конфликтует с штатной логикой. При необходимости добавьте развязывающее реле или диодную развязку для исключения взаимного влияния цепей.

Настройка параметров доводчика в блоке сигнализации

Большинство современных автосигнализаций с функцией доводчика стекол поддерживают настройку через меню основного блока или с помощью специализированного ПО. Для доступа к параметрам потребуется подключить диагностический кабель к разъему OBD-II или напрямую к блоку управления сигнализации. Например, в системах StarLine A93 настройка выполняется через приложение StarLine Master, где в разделе «Дополнительные каналы» выбирается функция «Доводчик стекол». Важно убедиться, что прошивка блока обновлена до последней версии – устаревшие версии могут не поддерживать корректную работу с электроприводами стекол.

Основные параметры, требующие настройки, включают задержку срабатывания, время работы моторов и приоритетность каналов. В таблице ниже приведены типовые значения для разных типов автомобилей:

Задержка срабатывания критична для предотвращения ложных срабатываний при кратковременных помехах. Например, если сигнализация активируется при проезде неровностей, увеличение задержки до 1.2–1.5 секунд исключит случайное включение доводчика. Время работы моторов должно быть откалибровано с учетом реальной скорости подъема стекол – превышение лимита приведет к перегрузке электроприводов, а недостаточное время оставит стекла приоткрытыми. Для точной настройки рекомендуется замерить время полного закрытия стекла вручную и добавить 10–15% запаса.

Приоритетность каналов определяет, какие функции сигнализации будут прерывать работу доводчика. Например, в системах Pandora DXL 5000 можно задать приоритет тревожных сигналов над доводчиком, чтобы при срабатывании сирены стекла не закрывались. Для этого в настройках канала выставляется параметр «Прерывание: Да» и выбирается источник прерывания – «Тревога» или «Зажигание». В автомобилях с панорамной крышей или люком важно дополнительно настроить отдельный канал для их закрытия, так как стандартные настройки могут не учитывать эти элементы.

После внесения изменений необходимо протестировать работу доводчика в разных сценариях: при постановке на охрану с брелока, через мобильное приложение и при автоматическом закрытии по таймеру. Если стекла закрываются не полностью или останавливаются на середине, следует уменьшить время работы моторов на 1–2 секунды или проверить наличие механических препятствий. В случае сбоев на дисплее брелока или в приложении отображаются коды ошибок – например, «E03» в системах Scher-Khan указывает на превышение тока в цепи доводчика, что требует проверки проводки и предохранителей.

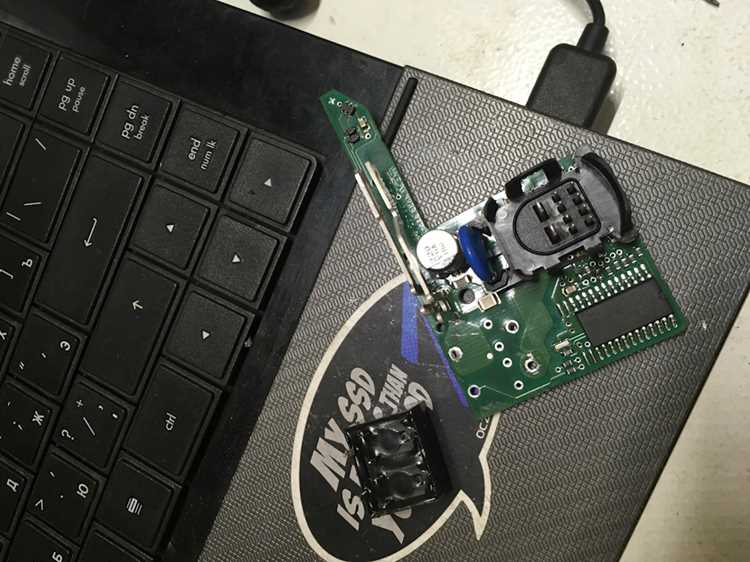

Тестирование работы доводчика после подключения

Перед первым запуском проверьте напряжение на клеммах доводчика мультиметром. Допустимый диапазон – 11,5–14,5 В. При значениях ниже 11 В система может работать нестабильно или отключаться. Если напряжение в норме, но доводчик не реагирует на сигнализацию, отсоедините разъем и прозвоните провода на предмет обрыва или короткого замыкания. Особое внимание уделите цепи управления (обычно тонкий провод синего или зеленого цвета), так как именно она передает сигнал от блока сигнализации.

Активируйте режим доводчика с брелока сигнализации, предварительно убедившись, что все стекла опущены на 5–10 см. Нормальное время срабатывания – 3–7 секунд после подачи команды. Если стекла поднимаются рывками или останавливаются на полпути, проверьте настройки реле доводчика: задержка между импульсами должна составлять 0,5–1 секунду. При использовании аналоговых систем (например, StarLine A91) отрегулируйте потенциометр на плате доводчика, вращая его по часовой стрелке до устранения прерывистого хода.

Протестируйте работу доводчика в экстремальных условиях: при температуре ниже -10°C и выше +30°C. В холодное время года смажьте направляющие стекол силиконовой смазкой, чтобы исключить замерзание механизма. При высоких температурах следите за перегревом мотор-редуктора – если он становится горячим на ощупь, установите дополнительное реле с термозащитой (например, Hella 4RA 003 500-011). Повторяйте тест 3–5 раз подряд, чтобы выявить возможные сбои при длительной нагрузке.

Проверьте реакцию доводчика на препятствия. Подложите под стекло деревянный брусок толщиной 5 мм – при корректной настройке система должна остановиться и опустить стекло на 2–3 см в течение 0,3–0,5 секунды. Если этого не происходит, увеличьте чувствительность датчика давления в настройках блока управления (для цифровых систем, таких как Pandora DXL 3910, параметр «Anti-pinch» установите на уровень 7–8 из 10). При отсутствии реакции на препятствие замените микропереключатель в мотор-редукторе.

Зафиксируйте результаты тестирования в таблице: время срабатывания, наличие ошибок, стабильность работы при повторных циклах. Для диагностики используйте сканер OBD-II (например, Launch X431) – коды ошибок B1231 (обрыв цепи) или B1232 (короткое замыкание) указывают на неисправность проводки или блока управления. Если доводчик работает корректно, но сигнализация не распознает завершение цикла, перепрограммируйте CAN-модуль, обновив прошивку до последней версии через официальный софт производителя.
