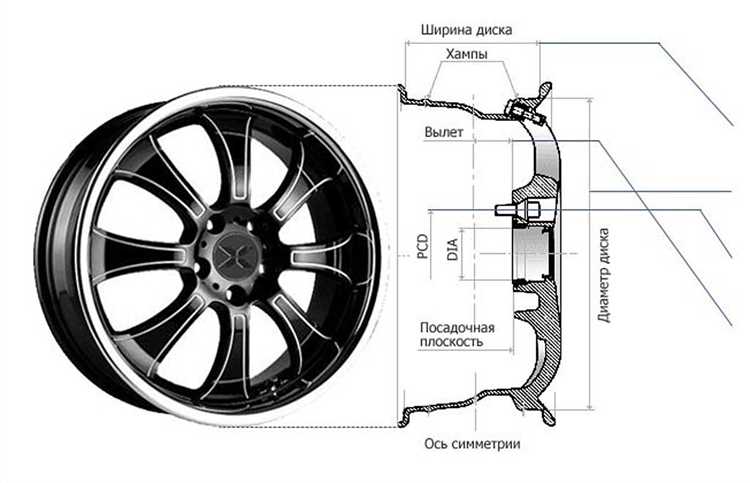

Вылет диска (ET) – это расстояние от привалочной плоскости диска (где он крепится к ступице) до его геометрического центра. Ошибка в измерении даже на 5 мм может привести к трению колеса о элементы подвески или кузова, ухудшению управляемости и преждевременному износу шин. Стандартные значения ET указываются в миллиметрах и зависят от модели автомобиля: например, для Volkswagen Golf VII это обычно ET42–ET50, а для Toyota Camry – ET35–ET45. Перед замером убедитесь, что диск снят с автомобиля и очищен от грязи.
Для точного измерения потребуются: штангенциркуль с глубиномером (погрешность не более 0,1 мм), металлическая линейка и ровная поверхность. Сначала определите ширину диска в дюймах – она указана на внутренней стороне обода (например, 7.5J). Разделите это значение на 2, чтобы найти геометрический центр: 7.5 / 2 = 3.75 дюйма. Переведите результат в миллиметры (1 дюйм = 25,4 мм): 3.75 × 25,4 = 95,25 мм.
Установите диск привалочной плоскостью на ровную поверхность. С помощью штангенциркуля замерьте расстояние от этой плоскости до внутреннего края обода (где шина соприкасается с диском). Например, если полученное значение – 130 мм, вычтите из него ранее найденный центр: 130 – 95,25 = 34,75 мм. Это и есть вылет диска. Если результат отрицательный (например, -10 мм), диск имеет отрицательный вылет и выступает за пределы арки.
Проверьте полученное значение по допускам производителя автомобиля. Превышение рекомендованного ET на 10 мм увеличивает нагрузку на ступичные подшипники на 20–30%, а уменьшение на ту же величину может вызвать контакт колеса с тормозным суппортом. Для автомобилей с заниженной подвеской или широкими шинами допустимое отклонение не должно превышать ±2 мм от заводского значения.
Какие инструменты понадобятся для измерения вылета диска
Для точного измерения вылета диска потребуется минимальный набор инструментов, но каждый из них должен соответствовать определённым требованиям. Основной – штангенциркуль с глубиномером (погрешность не более 0,1 мм) или цифровой вариант для упрощения считывания данных. Альтернативой может служить линейка с нониусом, но её точность ниже, особенно при работе с дисками сложной формы. Дополнительно понадобится прямой металлический уголок (например, слесарный) для определения привалочной плоскости – без него невозможно корректно зафиксировать диск на ровной поверхности.
- Рулетка или металлическая линейка (длина от 300 мм) – для измерения общей ширины диска и расстояния между внутренней и внешней кромками.
- Калиброванные подставки (например, блоки одинаковой высоты) – чтобы диск не качался при установке на поверхность.
- Магнитный угольник (опционально) – для проверки перпендикулярности привалочной плоскости относительно измерительной базы.
- Фломастер или маркер – для разметки точек измерения на диске, особенно если поверхность неоднородна.
При работе с легкосплавными дисками рекомендуется использовать пластиковые или деревянные проставки между инструментом и поверхностью, чтобы избежать царапин. Если диск уже установлен на автомобиль, потребуется домкрат и подставки для снятия колеса – измерения на весу дадут погрешность. Для дисков с нестандартной геометрией (например, глубокими карманами) пригодится лазерный уровень или строительный угломер, чтобы учесть отклонения от плоскости.
Как подготовить автомобиль и диск перед замером
Перед началом замеров установите автомобиль на ровную горизонтальную поверхность. Используйте лазерный нивелир или строительный уровень для проверки уклона – допустимое отклонение не должно превышать 0,5°. Поднимите машину на подъёмнике или домкратах, если требуется доступ к внутренней части диска, но не снимайте колесо полностью, чтобы сохранить естественное положение ступицы.
Очистите диск от грязи, битума и коррозии. Для этого используйте металлическую щётку или наждачную бумагу с зернистостью P120–P240. Особое внимание уделите посадочной плоскости диска и области крепления к ступице – даже мелкие частицы могут исказить результаты на 1–2 мм. Протрите поверхности безворсовой салфеткой, смоченной в спирте или обезжиривателе.
Проверьте состояние ступицы. Удалите ржавчину и заусенцы с помощью шабера или мелкого напильника. Измерьте диаметр центрального отверстия ступицы штангенциркулем – он должен совпадать с посадочным диаметром диска (допуск ±0,1 мм). Если на ступице есть выработка или деформация, замеры вылета будут некорректными.
Убедитесь, что шина полностью спущена. Давление в камере может создавать дополнительное сопротивление, влияющее на положение диска относительно ступицы. Для точности снимите колпак или декоративную накладку, если она мешает доступу к крепёжным отверстиям или ободу.
Закрепите диск на ступице штатными болтами или гайками, затянув их с моментом, указанным в руководстве по эксплуатации автомобиля. Например, для большинства легковых машин момент затяжки составляет 90–120 Н·м. Не используйте пневматический инструмент – ручной динамометрический ключ обеспечит равномерное прилегание без перекосов.
Проверьте биение диска. Установите индикатор часового типа на штатив и закрепите его так, чтобы щуп упирался в обод на расстоянии 10–15 мм от края. Медленно вращайте диск, фиксируя отклонения – допустимое биение не должно превышать 0,5 мм для литых дисков и 1 мм для штампованных. При превышении нормы диск необходимо выровнять или заменить.
Подготовьте инструменты для замера: штангенциркуль с глубиномером, металлическую линейку длиной не менее 300 мм, угольник и маркер. Для фиксации результатов используйте блокнот или цифровой фотоаппарат – снимки помогут избежать ошибок при последующих расчётах. Храните инструменты в чистоте, чтобы исключить погрешности из-за загрязнений.
Если диск уже установлен на автомобиле, но требуется повторный замер, ослабьте затяжку всех крепёжных элементов на 1–2 оборота. Это позволит диску занять естественное положение без напряжения. После этого повторно затяните болты в последовательности «звезда» и только затем приступайте к измерениям.
Пошаговая инструкция снятия точных размеров ширины диска
Для измерения ширины диска используйте штангенциркуль с точностью до 0,1 мм. Замер проводите между внутренними поверхностями закраин обода – именно этот параметр указывается производителями в спецификациях. Избегайте измерений по внешним кромкам или выступам, так как они не отражают реальную посадочную ширину.
- Установите диск на ровную поверхность, исключив перекосы.
- Разместите губки штангенциркуля перпендикулярно плоскости обода, плотно прижав их к закраинам.
- Снимите показания в трёх точках: по центру и на расстоянии 50 мм от краёв. Зафиксируйте среднее значение.
- При отсутствии штангенциркуля используйте металлическую линейку и угольник: приложите угольник к закраине, а линейку – к противоположной стороне, замеряя расстояние между ними.
Для легкосплавных дисков с нестандартной геометрией (например, глубокими карманами) дополнительно проверьте ширину в зоне крепления спиц. Разница между центральной частью и краями не должна превышать 0,5 мм – в противном случае диск может иметь деформацию или заводской брак. Записывайте все измерения в миллиметрах, округляя до десятых долей.
Как определить расстояние от привалочной плоскости до центра диска
Если диск уже установлен на автомобиль, используйте специальный шаблон для измерения вылета или зафиксируйте диск в тисках через деревянные прокладки, чтобы не повредить поверхность. Приложите металлическую линейку к привалочной плоскости и замерьте расстояние до центра обода с помощью угольника. Убедитесь, что инструмент перпендикулярен плоскости диска – даже небольшой перекос исказит данные на 1–2 мм.
Важно: при расчётах учитывайте толщину прокладок (если используются) и не путайте ширину диска с шириной профиля шины. Для легкосплавных дисков с несимметричным профилем замер проводите строго по средней линии обода. Погрешность в 1 мм может привести к неправильному подбору колеса и проблемам с подвеской.
Формула расчёта вылета диска на основе полученных данных
Вылет диска (ET) определяется по формуле: ET = A — (B/2), где A – расстояние от внутренней плоскости диска до привалочной поверхности (мм), а B – общая ширина диска (мм). Для точного расчёта требуется замерить оба параметра штангенциркулем или линейкой с точностью до 0,5 мм. Пример: если A = 50 мм, а B = 200 мм, то ET = 50 — (200/2) = -50 мм.
Ключевая ошибка при измерениях – игнорирование толщины привалочной поверхности. Если диск имеет выступающие элементы (например, хампы), их необходимо учитывать, вычитая из значения A. В таблице ниже приведены поправки для распространённых конструкций дисков:
| Тип диска | Поправка к A (мм) |
|---|---|
| Стандартный (без хампов) | 0 |
| С хампами (H2) | -2 |
| С утолщённой привалочной зоной | -3 |
При расчёте вылета для колёс с несимметричной конструкцией (например, разной толщиной спиц) замер A проводится в трёх точках по окружности, а затем вычисляется среднее арифметическое. Разброс значений более 1 мм указывает на деформацию диска – такие изделия использовать не рекомендуется.
Если полученное значение ET отличается от заводского более чем на 5 мм, проверьте совместимость с подвеской. Уменьшение вылета смещает колесо наружу, увеличивая нагрузку на ступичные подшипники, а увеличение – внутрь, рискуя задеванием за элементы тормозной системы. Для автомобилей с заниженной подвеской допустимый диапазон отклонений сужается до ±2 мм.
Пример расчёта для диска шириной 225 мм с хампами: A = 48 мм (с учётом поправки -2 мм), тогда ET = 48 — (225/2) = -64,5 мм. Округление производится до целого числа в меньшую сторону (ET = -65 мм).
Типичные ошибки при замере вылета диска и как их избежать
Первая ошибка – игнорирование заводских параметров. Многие замеряют вылет, не сверяясь с рекомендациями производителя автомобиля. Допустимый диапазон ET (вылета) указан в технической документации или на наклейке в дверном проеме. Например, для Volkswagen Golf VII стандартный вылет колеблется от ET42 до ET50. Отклонение даже на 5 мм может привести к трению шины о подкрылок или ухудшению управляемости.
Неправильный выбор инструмента – вторая распространенная проблема. Использование линейки вместо штангенциркуля или рулетки с большой погрешностью дает неточные результаты. Для замера нужен штангенциркуль с точностью до 0,1 мм и металлическая линейка длиной не менее 300 мм. Пластиковые или деревянные инструменты деформируются, искажая данные.
Замер без демонтажа колеса – третья ошибка. Пыль, грязь или остатки герметика на ступице смещают диск, что влияет на результат. Перед замером колесо нужно снять, очистить поверхность ступицы и диска от загрязнений. Если диск прикипел, используйте резиновый молоток для аккуратного снятия, чтобы не повредить посадочное место.
Неучет толщины центровочного кольца также искажает данные. Если диск универсальный и требует установки кольца для совмещения с диаметром ступицы, его толщина должна вычитаться из общего замера. Например, кольцо толщиной 2 мм при замере ET45 фактически даст вылет ET43. Пренебрежение этим нюансом приводит к неправильной посадке диска.
Ошибка при расчете вылета по формуле – частая проблема у новичков. Формула ET = (A + B)/2 – B, где A – общая ширина диска, B – расстояние от внутренней поверхности диска до ступицы, требует точных замеров. Если замерить B не по центру, а ближе к краю, результат будет завышен или занижен. Замерять нужно строго по оси симметрии диска.
Использование поврежденных дисков для замера – грубая ошибка. Деформированный обод или неравномерный износ посадочной поверхности дают неверные данные. Перед замером осмотрите диск на наличие вмятин, трещин или коррозии. Если дефекты обнаружены, замер проводить бессмысленно – диск нужно заменить или выправить.
Неправильная фиксация диска при замере приводит к смещению. Диск должен лежать на ровной поверхности, а штангенциркуль – плотно прижиматься к посадочной плоскости. Если инструмент держится под углом, результат будет искажен. Для точности замер проводите трижды, каждый раз сбрасывая показания штангенциркуля.
Последняя ошибка – игнорирование проверки на автомобиле. Даже правильно замеренный вылет может не подойти из-за особенностей подвески или тормозной системы. После установки диска проверьте зазоры между шиной и элементами кузова, а также отсутствие биения при вращении колеса. Если есть сомнения, обратитесь в сервис для компьютерной диагностики геометрии подвески.
Как проверить совместимость вылета диска с параметрами автомобиля
Первым шагом определите допустимый диапазон вылета (ET) для вашей модели. Эти данные указаны в руководстве по эксплуатации автомобиля или на наклейке в дверном проеме водителя. Например, для Volkswagen Golf VII допустимый ET варьируется от 38 до 51 мм. Превышение или занижение этих значений приведет к смещению колеса относительно ступицы, что нарушит геометрию подвески и увеличит нагрузку на подшипники.
Сравните вылет нового диска с заводскими параметрами. Если разница превышает 5 мм, проверьте влияние на колесную базу и зазор между шиной и элементами подвески. Для этого:
- Установите диск на автомобиль без затяжки гаек.
- Проверните колесо вручную, убедившись в отсутствии касаний с суппортом, рычагами или аркой.
- Измерьте расстояние от внутренней кромки диска до ступицы – оно должно совпадать с расчетным значением (ширина диска / 2 ± ET).
Учтите влияние ширины диска на совместимость. При увеличении ширины на 1 дюйм вылет часто требуется уменьшить на 5–7 мм для сохранения прежнего положения колеса. Например, если заводской диск 7J с ET45 заменяется на 8J, оптимальный ET составит 38–40 мм. Игнорирование этого правила приведет к «утоплению» или «выпиранию» колеса, что ухудшит управляемость и ускорит износ шин.
Используйте онлайн-калькуляторы совместимости, такие как WillTheyFit или Discount Tire. Введите марку, модель автомобиля, параметры штатных и новых дисков (ширина, диаметр, вылет, диаметр центрального отверстия). Сервис покажет визуализацию посадки колеса и предупредит о потенциальных конфликтах с тормозными механизмами или подвеской.
При установке дисков с нестандартным вылетом проконсультируйтесь с производителем автомобиля или сертифицированным тюнинг-ателье. Некоторые модели (например, BMW 3 серии F30) критичны к изменениям ET из-за многорычажной подвески. В таких случаях допустимое отклонение не превышает 2–3 мм. Запомните: даже визуально незаметное смещение колеса на 10 мм увеличивает нагрузку на ступичный подшипник в 1,5–2 раза, сокращая его ресурс до 30–40 тыс. км.
Где найти эталонные значения вылета для конкретной модели авто
Первоисточник – техническая документация производителя. В руководстве по эксплуатации автомобиля или на наклейке в дверном проёме (обычно со стороны водителя) указаны допустимые параметры колёсных дисков, включая вылет (ET). Например, для Volkswagen Golf VII значения могут варьироваться от ET45 до ET50 в зависимости от модификации. Если оригинальная инструкция утеряна, цифры дублируются на официальных сайтах брендов в разделе «Технические характеристики» или «Сервисные данные».
Каталоги производителей дисков – второй надёжный источник. Компании вроде BBS, OZ Racing или Enkei публикуют таблицы совместимости, где для каждой модели авто указаны рекомендованные размеры и вылет. На сайте wheel-size.com собраны данные по 30+ маркам: достаточно выбрать год выпуска и комплектацию, чтобы получить список допустимых параметров. Важно сверять не только марку, но и поколение автомобиля – у рестайлинговых версий значения могут отличаться.
Форумы владельцев и профильные сообщества часто содержат проверенные данные от реальных пользователей. На ресурсах типа drive2.ru или drom.ru владельцы выкладывают фото наклеек с допусками, сканы сервисных книг и результаты замеров. Однако здесь высока вероятность ошибок – всегда перепроверяйте информацию по двум независимым источникам. Особенно актуально для редких или тюнингованных моделей, где заводские параметры могут не учитывать нестандартные модификации подвески.
Программы для подбора дисков, такие как PCD Calculator или Wheel Fitment Calculator, автоматически генерируют допустимый диапазон вылета на основе базы данных. Вводятся марка, модель, год выпуска и тип кузова – система выдаёт минимальное и максимальное значение ET с учётом заводских ограничений. Но даже эти инструменты иногда ошибаются: например, для полноприводных версий кроссоверов допуски жёстче, чем для переднеприводных, а программы не всегда это учитывают.
