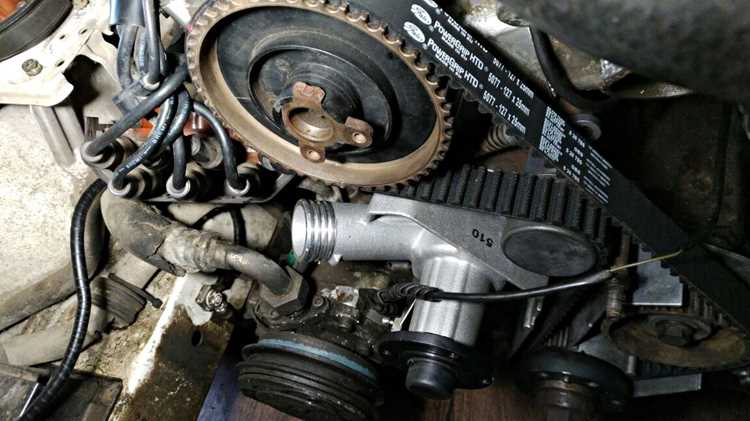

Ремень ГРМ – критический элемент двигателя, синхронизирующий работу коленчатого и распределительного валов. Его обрыв приводит к столкновению поршней с клапанами, что в 90% случаев требует капитального ремонта. Средний ресурс ремня составляет 60–100 тыс. км, но на практике срок службы зависит от условий эксплуатации, качества детали и состояния смежных узлов.
Первый признак износа – трещины на поверхности. Они появляются из-за естественного старения резины, перепадов температур и масляных подтёков. Даже микроскопические разрывы снижают прочность ремня на 30–50%. Второй сигнал – расслоение корда: нити армирования начинают отделяться от резиновой основы, что видно при визуальном осмотре. Третий – износ зубьев: их профиль сглаживается, что приводит к проскальзыванию и нарушению фаз газораспределения.
Шумы при работе двигателя – косвенный, но важный индикатор. Свист или скрип на холодную часто указывает на растяжение ремня или износ натяжного ролика. Если звук появляется при резком наборе оборотов, вероятность обрыва в ближайшие 1–2 тыс. км возрастает втрое. Также обратите внимание на вибрации на холостом ходу: они возникают из-за неравномерного натяжения или деформации ремня.
Замена ремня ГРМ – не тот случай, когда стоит экономить. Производители рекомендуют менять его каждые 5 лет, даже если пробег не достиг критического значения: резина теряет эластичность со временем. Одновременно с ремнём обязательно заменяйте натяжной и обводной ролики, а также помпу (если она приводится в движение ГРМ). Игнорирование этих правил увеличивает риск обрыва на 70%.
Проверяйте состояние ремня каждые 20–30 тыс. км, особенно после зимнего сезона или длительных простоев. Осмотр проводите при снятой защитной крышке, обращая внимание на замасливание (утечка из сальников) и попадание антифриза (неисправность помпы). Если обнаружен хотя бы один из перечисленных признаков, замените ремень немедленно – стоимость ремонта после обрыва превышает цену профилактики в 10–15 раз.
Признаки износа ремня ГРМ: когда его заменить
Ремень ГРМ – критический элемент двигателя, синхронизирующий работу коленчатого и распределительного валов. Его обрыв приводит к столкновению клапанов с поршнями, что в 90% случаев требует капитального ремонта. Производители указывают регламент замены каждые 60–100 тыс. км, но реальный срок зависит от условий эксплуатации. Например, в автомобилях с турбонаддувом или при частых холодных пусках износ ускоряется на 20–30%.
Визуальный осмотр выявляет трещины, расслоения и потертости на поверхности ремня. Глубина трещин более 1 мм – прямой сигнал к замене. На внутренней стороне зубцов не должно быть следов износа или «залысин». Если ремень провисает более чем на 5 мм при нажатии с усилием 10 кг, его натяжение нарушено, что сокращает ресурс. Проверку проводят при холодном двигателе, сняв защитный кожух.
Шум из-под капота – косвенный признак проблем. Свист или скрежет при запуске или на холостых оборотах указывает на проскальзывание ремня из-за слабого натяжения или попадания масла. Последнее особенно опасно: технические жидкости разрушают резину, снижая прочность на 40–60%. Если на ремне обнаружены масляные пятна, замене подлежат и сальники валов.
Двигатель работает нестабильно: плавают обороты, появляются пропуски зажигания или затрудненный запуск. Эти симптомы возникают из-за растяжения ремня, которое сбивает фазы газораспределения. На бензиновых моторах ошибка P0016 в бортовом компьютере часто связана именно с износом ГРМ. На дизелях аналогичные признаки сопровождаются черным дымом из выхлопной трубы.
Сравнительные данные по ресурсу ремней ГРМ в зависимости от материала:
| Материал ремня | Средний ресурс (тыс. км) | Особенности |
|---|---|---|
| Неопрен | 60–80 | Чувствителен к маслу и высоким температурам |
| Хайпалон | 90–120 | Устойчив к химическим воздействиям, но дороже |
| Полиуретан | 100–150 | Используется в спортивных авто, требует точной настройки |
Замена ремня ГРМ – процедура, требующая точности. Ошибка в установке меток на 1–2 зуба приводит к потере мощности или повреждению клапанов. На большинстве двигателей процедура занимает 3–5 часов и включает замену натяжного и обводного роликов. Игнорирование последних увеличивает риск обрыва нового ремня на 30%. В комплекте с ремнем часто идут водяной насос и сальники – их замена экономит время и деньги в перспективе.
Эксплуатация автомобиля с изношенным ремнем ГРМ – лотерея. Вероятность обрыва резко возрастает после 80 тыс. км пробега, даже если визуальных дефектов нет. Внеплановая замена обойдется в 5–15 тыс. рублей, капитальный ремонт двигателя – в 100–300 тыс. рублей. Профилактика дешевле аварийного ремонта.
Какие звуки указывают на необходимость проверки ремня ГРМ
Тикающий или щелкающий шум из передней части двигателя – первый сигнал о возможном износе ремня ГРМ. Звук напоминает работу механических часов, но с неравномерным ритмом, усиливающимся при увеличении оборотов. Частота щелчков может достигать 2–3 в секунду на холостом ходу, а при 2000–3000 об/мин переходить в непрерывный треск. Причина – растрескивание резины или расслоение корда, из-за чего зубья ремня неравномерно зацепляются за шкивы распредвала и коленвала. На автомобилях с цепью ГРМ аналогичный звук указывает на растяжение цепи или износ натяжителя.
Свист или визг при запуске холодного двигателя, длящийся 3–5 секунд, часто путают с проскальзыванием ремня генератора. Однако если звук локализуется ближе к крышке ГРМ и исчезает после прогрева, это свидетельствует о затвердевании резины ремня или попадании масла на его поверхность. На дизельных двигателях (например, 1.9 TDI концерна VAG) такой свист может сопровождаться кратковременным падением оборотов на 100–150 об/мин из-за временного нарушения синхронизации валов.
Глухой стук при резком наборе скорости или переключении передач – признак критического износа ремня ГРМ. Звук возникает из-за проскакивания зубьев на 1–2 позиции, что нарушает фазы газораспределения. На бензиновых моторах (особенно с интерференционным дизайном, как у Honda D15B) это может привести к столкновению поршней с клапанами уже через 500–1000 км после появления стука. Проверка проводится визуально: ремень снимают и осматривают на наличие трещин глубиной более 0,5 мм или отсутствие 3 и более зубьев подряд.

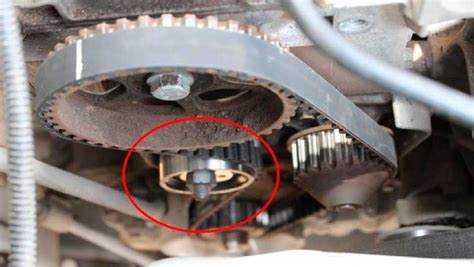

Как визуально определить трещины и расслоения на ремне
Расслоение – это отделение слоев ремня друг от друга. Чаще всего страдает резиновый слой, который отслаивается от корда или тканевой основы. Признаки: вздутия, «пузыри» на поверхности, торчащие нити корда. Нажмите пальцем на подозрительный участок – если слой продавливается или отходит, ремень подлежит замене. Расслоение на 10% площади ремня снижает его ресурс вдвое.
- Проверяйте ремень при хорошем освещении – используйте фонарик или лампу на 100 Вт.
- Осмотрите не только рабочую поверхность, но и боковины – там трещины появляются из-за трения о защитные кожухи.
- Сравните цвет ремня с эталоном: потемнение или белесые пятна указывают на старение резины.
Зубья ремня – критически важная зона. Трещины между зубьями глубиной более 1 мм означают, что ремень может оборваться в любой момент. Если зубья стерты на 20% высоты или имеют сколы, замена обязательна. Измерьте высоту зубьев штангенциркулем: номинальное значение для большинства двигателей – 3,5–4 мм.
Обратите внимание на следы масла или антифриза на ремне. Даже небольшие пятна разрушают резину, ускоряя появление трещин. Если жидкость попала на ремень, замените его и устраните течь сальников или прокладок. Резина, пропитанная маслом, теряет эластичность на 40% быстрее.
При осмотре используйте увеличительное стекло с 3–5-кратным увеличением. Это поможет выявить микротрещины, невидимые невооруженным глазом. Если ремень прошел более 60 000 км, проверяйте его каждые 10 000 км. Запомните: трещины и расслоения не исчезают – они только прогрессируют.
Почему пропуск зажигания может сигнализировать о проблемах с ГРМ
Пропуски зажигания часто связывают с неисправностями свечей, катушек или топливной системы, но их причиной может быть и износ ремня ГРМ. При растяжении или повреждении ремня нарушается синхронизация коленчатого и распределительного валов, что приводит к смещению фаз газораспределения. Даже отклонение на 2–3 градуса способно вызвать некорректное открытие клапанов, изменение момента впрыска и, как следствие, пропуски воспламенения.
Основные признаки связи пропусков с ГРМ:
- Пропуски возникают на определённых оборотах (чаще при 2000–3500 об/мин), когда нагрузка на ремень максимальна.
- Ошибки P0300–P0308 в сочетании с кодами P0016 (несоответствие положения коленвала и распредвала) или P0011 (опережение фаз).
- Неравномерная работа двигателя на холостом ходу, особенно после прогрева.
Ремень ГРМ с изношенными зубьями или трещинами может проскальзывать на шкивах, вызывая временное рассогласование валов. В современных двигателях с фазовращателями даже минимальное проскальзывание (на 1–2 зуба) приводит к сбоям в работе системы зажигания. Например, в моторах Volkswagen 1.8 TSI и 2.0 TSI пропуски часто появляются при пробеге свыше 80 000 км из-за растяжения ремня и износа натяжителя.
Диагностика требует проверки не только ремня, но и сопутствующих элементов:
- Визуальный осмотр ремня на наличие трещин, отслоений корда, износа зубьев.
- Проверка натяжения – при нажатии на середину ветви ремня прогиб не должен превышать 5–7 мм (зависит от модели).
- Сканирование датчиков положения коленвала и распредвала на предмет рассогласования сигналов.
- Замер компрессии в цилиндрах – при смещении фаз она может падать на 1–2 единицы.
Игнорирование пропусков, вызванных проблемами ГРМ, приводит к ускоренному износу катализатора (из-за попадания несгоревшего топлива) и риску обрыва ремня. В интерференционных двигателях (например, Honda K24, Toyota 1GR-FE) это чревато столкновением поршней с клапанами и капитальным ремонтом. Замена ремня ГРМ при первых признаках пропусков обойдётся в 5–15 тыс. рублей, тогда как последствия обрыва – в 100–300 тыс.
Если пропуски сопровождаются металлическим стуком или дымом из выхлопной трубы, ремень уже критически изношен. В этом случае необходимо немедленно заглушить двигатель и провести замену комплекта ГРМ (ремень + ролики + натяжитель + помпа, если она приводится ремнём). Для профилактики рекомендуется проверять состояние ремня каждые 15 000 км, особенно на автомобилях с турбонаддувом или высокой степенью сжатия.
Какие метки на ремне и шкивах говорят о его растяжении
На ремне ГРМ заводские метки наносятся через каждые 10–15 мм в виде поперечных рисок или точек. При растяжении расстояние между ними увеличивается на 1–2 мм на участке между шкивами распредвала и коленвала. Измерьте штангенциркулем расстояние между тремя соседними метками в натянутом состоянии – отклонение более 0,5 мм от заводского значения указывает на критическое растяжение.
На шкивах коленвала и распредвала метки выполнены в виде углублений или выступов, совмещаемых с ответными рисками на блоке цилиндров. Если при установке ремня метки на шкивах не совпадают с ответными на корпусе при правильном натяжении, ремень растянут. Допустимое смещение – не более 1 зуба (3–5° в зависимости от модели двигателя). Превышение этого значения требует замены.
На некоторых ремнях (например, Gates или Continental) нанесены цветные полосы вдоль зубьев. При растяжении полосы деформируются или смещаются относительно зубьев на 2–3 мм. Проверьте визуально: если полоса не параллельна кромке зуба или выходит за его пределы, ремень потерял эластичность и подлежит замене.
На шкивах с зубчатым профилем растяжение ремня проявляется в неравномерном износе зубьев. Осмотрите шкивы: если на вершинах зубьев появились блестящие площадки или заусенцы, а на ремне – соответствующие следы истирания, это свидетельствует о проскальзывании из-за растяжения. Дополнительно проверьте люфт шкивов – при растянутом ремне он увеличивается на 0,3–0,5 мм.
На ремнях с маркировкой даты производства (например, «2020-15W») растяжение часто сопровождается изменением цвета меток. Если цифры или буквы стали блеклыми или размытыми, а сам ремень потерял матовость, это указывает на старение материала. В сочетании с визуальными признаками растяжения (провисание, трещины) такие изменения требуют немедленной замены.
Для точной диагностики используйте шаблон-калибр, соответствующий модели двигателя. Совместите его с метками на ремне и шкивах: если зазоры между калибром и зубьями превышают 0,2 мм, ремень растянут. На двигателях с интерференционной конструкцией (например, VAG 1.8T) даже минимальное растяжение критично – замена обязательна при первом обнаружении отклонений.
