Датчик скорости гранд старекс где стоит

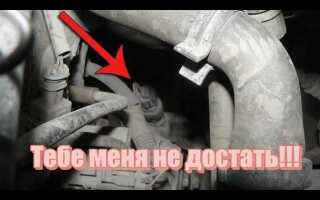

Датчик скорости на Hyundai Grand Starex (H1, 2007–2023 гг.) расположен на коробке передач, в районе правого привода. В зависимости от типа КПП (механическая или автоматическая) его точное положение может незначительно отличаться, но в большинстве случаев он крепится к задней части картера коробки, ближе к раздаточной коробке на полноприводных версиях.

На моделях с механической коробкой передач (M6) датчик находится сверху, рядом с местом соединения коробки и двигателя. Его легко идентифицировать по проводному разъему и характерной форме – цилиндрический корпус с резьбовым креплением. На автоматических коробках (A5) датчик смещен ниже, ближе к поддону, и может быть частично скрыт теплозащитным экраном.

Для доступа к датчику потребуется снять защиту картера (если установлена) и, возможно, частично демонтировать воздушный фильтр или аккумуляторную площадку. На автомобилях с дизельными двигателями (D4CB) доступ осложнен из-за более плотной компоновки моторного отсека – в этом случае рекомендуется использовать смотровую яму или подъемник.

Признаки неисправности датчика: ошибка P0500 на приборной панели, некорректные показания спидометра, проблемы с работой круиз-контроля или автоматической трансмиссии. Перед заменой проверьте целостность проводки и разъема – часто причиной сбоев становится окисление контактов.

Замена датчика не требует специальных инструментов: достаточно головки на 10 мм для откручивания крепежа и плоской отвертки для отсоединения разъема. После установки нового датчика сбросьте ошибки с помощью диагностического сканера или отключите клемму аккумулятора на 10–15 минут.

Как определить местоположение датчика скорости по модели Гранд Старекс

Датчик скорости на Hyundai Grand Starex зависит от года выпуска и типа коробки передач. На моделях до 2010 года с механической трансмиссией он расположен на верхней части картера коробки передач, ближе к задней части двигателя. Для доступа потребуется снять воздушный фильтр и частично демонтировать пластиковую защиту.

На автомобилях с 2011 года и новее с автоматической коробкой Aisin датчик смещён к левой стороне КПП, рядом с приводом спидометра. Его корпус чёрного цвета, с трёхконтактным разъёмом. Чтобы увидеть его, нужно заглянуть под аккумуляторную площадку, предварительно отсоединив клеммы.

Для Grand Starex с дизельным двигателем D4CB (2.5 CRDi) датчик находится на задней части коробки передач, возле фланца карданного вала. Его легко спутать с датчиком ABS, но последний крепится к ступице колеса. Датчик скорости здесь имеет металлический корпус и подключается через двухпроводной разъём.

На бензиновых версиях с мотором G4JS (2.4 MPI) местоположение аналогично дизельным моделям, но корпус датчика пластиковый. Чтобы добраться до него, потребуется поддомкратить автомобиль и снять правое переднее колесо, затем отогнуть подкрылок. Разъём расположен на уровне подрамника.

На полноприводных модификациях (4WD) датчик скорости интегрирован в раздаточную коробку. Он находится с правой стороны, за задним карданным валом. Для замены или диагностики придётся демонтировать защитный кожух трансмиссии и частично слить масло из раздатки.

На моделях с электронным спидометром (после 2015 года) датчик может быть встроен в блок управления ABS или располагаться на выходном валу коробки передач. В этом случае сигнал снимается с CAN-шины, а физический датчик отсутствует. Проверка осуществляется сканером через диагностический разъём OBD-II.

Если на панели приборов загорается ошибка P0500 (неисправность датчика скорости), первым делом проверьте разъём на наличие окислов и целостность проводки. На моделях до 2008 года часто перетираются провода возле датчика из-за вибраций. Замените повреждённые участки экранированным кабелем с сечением не менее 0,5 мм².

Для точной идентификации датчика используйте VIN-код автомобиля и каталог запчастей. Например, оригинальный номер датчика для Grand Starex 2007 года с МКПП – 42600-42000, а для версии с АКПП 2014 года – 42600-4B000. Универсальные аналоги (Febi, JP Group) могут не подойти по креплению или электрическим параметрам.

Какие инструменты нужны для поиска датчика скорости

Для точного определения местоположения датчика скорости на Hyundai Grand Starex потребуется минимальный набор инструментов, но правильный выбор сэкономит время и исключит ошибки. Основной инструмент – диагностический сканер OBD-II с поддержкой протокола CAN (например, Launch X431 или Autel MaxiCOM). Он позволит считать коды ошибок, связанные с датчиком (P0500, P0501, P0503), и подтвердить его неисправность до демонтажа.

Механическая часть работы требует следующих приспособлений:

• Набор торцевых головок (10, 12, 14 мм) – для снятия защиты картера и доступа к коробке передач, где чаще всего расположен датчик.
• Трещотка с удлинителем (150–200 мм) – без неё не добраться до болтов крепления датчика в труднодоступных местах.
• Шестигранные ключи (5 мм) – для отсоединения разъёма датчика, если он зафиксирован винтом.
• Плоская отвёртка (ширина лезвия 5–7 мм) – для аккуратного отжатия фиксаторов проводки.

Визуальный осмотр и проверка датчика невозможны без мультиметра (режим измерения сопротивления и напряжения). Датчик скорости Гранд Старекс – индуктивного типа, его сопротивление должно составлять 800–1400 Ом при температуре 20°C. Проверка сигнала выполняется в режиме переменного напряжения (AC): при вращении колеса вручную мультиметр должен показывать импульсы 0,5–5 В.

Для работы под автомобилем понадобится гидравлический домкрат (грузоподъёмность не менее 2 т) и страховочные стойки. Гранд Старекс имеет высокий клиренс, но доступ к датчику удобнее осуществлять с ямы или подъёмника. Если их нет, используйте противооткатные упоры и подкладывайте под колёса деревянные бруски для безопасности.

Дополнительные инструменты, которые могут пригодиться:

1. Магнитный захват – для извлечения упавшего болта или датчика из узкого пространства.
2. Фонарь с гибким шлангом (например, Olight i5R) – освещение подкапотного пространства и области коробки передач.
3. Съёмник разъёмов – предотвращает повреждение контактов при отсоединении проводки.
4. WD-40 или аналог – для обработки закисших болтов крепления датчика.

Если датчик расположен в труднодоступном месте (например, за теплозащитным экраном), пригодится зеркало на телескопической ручке с подсветкой. На Гранд Старекс 2010–2023 годов датчик часто скрыт за кронштейном троса стояночного тормоза или глушителем. В таких случаях без зеркала осмотр и демонтаж становятся крайне сложными.

Пошаговая инструкция по доступу к датчику скорости на коробке передач

На Hyundai Grand Starex (H1) с двигателями D4CB или G4KE датчик скорости расположен на верхней части коробки передач, ближе к задней части агрегата. Для доступа потребуется подъемник или смотровая яма, так как работать придется снизу автомобиля. Перед началом отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание.

Снимите защиту картера, если она установлена. На Гранд Старекс она крепится 8–10 болтами на 10 или 12 мм. Открутите их торцевой головкой с удлинителем, затем аккуратно опустите защиту, избегая повреждения проводки или шлангов, проходящих рядом.

Найдите датчик скорости – это цилиндрический элемент с электрическим разъемом, вкрученный в корпус коробки передач. На моделях с автоматической трансмиссией он может быть скрыт за теплозащитным экраном выпускного коллектора. Если экран мешает, открутите его крепления (обычно 2 болта на 10 мм) и временно отведите в сторону.

Отсоедините разъем датчика, нажав на фиксатор и потянув его на себя. Если разъем прикипел, используйте плоскую отвертку, но действуйте осторожно, чтобы не повредить пластиковые защелки. Перед демонтажем датчика очистите область вокруг него от грязи и масла ветошью, чтобы избежать попадания мусора в коробку передач.

Датчик скорости выкручивается против часовой стрелки ключом на 22 мм или головкой с удлинителем. Если он не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте чрезмерных усилий – корпус датчика алюминиевый и может треснуть.

При установке нового датчика нанесите на его резьбу тонкий слой герметика для резьбовых соединений (например, Loctite 574) или анаэробный фиксатор средней прочности. Затяните датчик моментом 15–20 Н·м, не перетягивая. Подключите разъем до щелчка фиксатора и убедитесь, что провод не касается горячих или движущихся частей.

После сборки подключите аккумулятор и проверьте работу датчика. Запустите двигатель, включите передачу и медленно трогайтесь – на приборной панели должна отображаться корректная скорость. Если ошибка не исчезла, прозвоните проводку мультиметром на предмет обрыва или короткого замыкания.

Как отличить датчик скорости от других датчиков в моторном отсеке

Датчик скорости на Hyundai Grand Starex (H1) расположен на коробке передач, в отличие от большинства других датчиков, размещённых на двигателе или впускном коллекторе. Его корпус выполнен из чёрного пластика с металлическим наконечником, в который вставлен разъём с тремя или четырьмя контактами. Размеры – около 5–7 см в длину, диаметр – 1,5–2 см. На корпусе часто нанесена маркировка «VSS» (Vehicle Speed Sensor) или артикул, начинающийся с «39» (например, 39300-42500).

Отличить датчик скорости от датчика положения коленвала (ДПКВ) или распредвала (ДПРВ) можно по месту установки: ДПКВ крепится к блоку цилиндров или маховику, ДПРВ – к головке блока. Датчик скорости всегда находится на верхней или боковой части коробки передач, рядом с приводом спидометра. Если на разъёме видны следы масла или трансмиссионной жидкости – это дополнительный признак, что перед вами именно VSS.

Сравнительные характеристики датчиков в моторном отсеке Гранд Старекс:

Для проверки подлинности датчика скорости отсоедините разъём и измерьте сопротивление между контактами мультиметром: в норме оно составляет 500–1500 Ом. Если показания выходят за эти пределы или равны нулю/бесконечности – датчик неисправен. Также обратите внимание на форму разъёма: у VSS он чаще всего прямоугольный с фиксатором, в то время как у ДПКВ – овальный или круглый.

Типичные ошибки при поиске датчика скорости и как их избежать

Первая ошибка – игнорирование точного расположения датчика для конкретной модификации Гранд Старекс. На автомобилях с механической коробкой передач датчик установлен на корпусе КПП, ближе к задней части, рядом с приводом спидометра. На моделях с АКПП он может находиться на раздаточной коробке или непосредственно на коробке передач, но с другой стороны. Перед поиском уточните год выпуска и тип трансмиссии: например, на Старекс 2010–2015 годов с МКПП датчик часто скрыт под пластиковым кожухом, который легко принять за часть корпуса. Используйте схемы из сервисной документации или каталоги запчастей (например, Hyundai/Kia Part Number 43110-4A000 для ранних версий), чтобы не перепутать его с датчиком ABS или датчиком положения коленвала.

Другие распространённые ошибки:

• Неправильное отключение разъёма. Датчик скорости подключается через трёхконтактный разъём с фиксатором. При отсоединении нажимайте на фиксатор пальцем, а не тяните за провода – иначе можно повредить контакты. На Гранд Старекс 2016+ годов разъём часто залит герметиком, поэтому перед отключением аккуратно срежьте его ножом.
• Замена на неоригинал без проверки совместимости. Универсальные датчики (например, JP Group 1193700400) могут не подойти по сопротивлению или форме корпуса. Проверяйте параметры: сопротивление оригинального датчика – 800–1400 Ом, напряжение питания – 12 В. Несовпадение приведёт к ошибкам P0500 или P0503.
• Пренебрежение проверкой проводки. Окисление контактов в разъёме – частая причина неисправностей. Перед заменой датчика прозвоните провода мультиметром: сопротивление между контактами 1 и 2 должно быть близко к нулю, а между 1 и массой – бесконечность. Если значения не совпадают, ищите обрыв или замыкание.
• Установка без калибровки. После замены датчика на автомобилях с АКПП требуется инициализация через диагностический сканер (например, Launch X431). Без этого коробка может переключаться рывками или уходить в аварийный режим.

Что делать, если датчик скорости не виден сразу после снятия деталей

На Hyundai Grand Starex датчик скорости расположен на коробке передач, но его часто закрывают элементы системы охлаждения, жгуты проводов или защитные кожухи. Если после демонтажа воздуховода или аккумуляторной площадки датчик не просматривается, проверьте наличие пластиковой крышки коробки передач – на некоторых модификациях она частично перекрывает доступ. Открутите два болта крепления крышки (обычно на 10 мм) и сдвиньте её в сторону, не снимая полностью.

В случае, когда датчик скрыт за шлангами радиатора или патрубками системы вентиляции, отсоедините их, предварительно слив антифриз (если требуется). На моделях с двигателем D4CB (2.5 CRDi) мешает шланг обратки топлива – его можно временно отвести, зафиксировав хомутом или проволокой. Избегайте резких движений, чтобы не повредить пластиковые защёлки или резиновые уплотнения.

Если после этих действий датчик всё ещё не виден, осмотрите заднюю часть коробки передач. На Grand Starex с полным приводом датчик может находиться ближе к раздаточной коробке, за карданным валом. Для доступа потребуется поднять автомобиль на подъёмнике или использовать смотровую яму. Проверьте наличие металлического экрана – он крепится на трёх болтах (размер головки 12 мм) и часто окрашен в чёрный цвет.

На автомобилях с АКПП датчик иногда скрыт под блоком клапанов. В этом случае потребуется снять поддон коробки, предварительно слив трансмиссионную жидкость. Датчик расположен рядом с выходным валом, его корпус выполнен из чёрного пластика с разъёмом на два или три контакта. Не перепутайте его с датчиком положения коленвала – последний находится на двигателе и имеет другой тип разъёма.

При поиске обращайте внимание на проводку. Датчик скорости соединён с ЭБУ тонким жгутом в гофрированной трубке. Следуйте по проводу от разъёма на коробке до места его входа в салон (обычно через отверстие в моторном щите рядом с педальным узлом). Если провод оборван или перетёрт, замените его целиком, используя оригинальный артикул 42610-4B000 для моделей до 2012 года или 42610-4B100 для более поздних.

Если все элементы сняты, а датчик по-прежнему не обнаружен, сверьтесь с электрической схемой для вашей модификации. На некоторых версиях Grand Starex (особенно с правым рулём) датчик может быть установлен с противоположной стороны коробки. В крайнем случае используйте диагностический сканер для активации теста датчика – при его срабатывании на коробке передач будет слышен характерный щелчок.

Как проверить работоспособность датчика скорости после его обнаружения

На Hyundai Grand Starex датчик скорости расположен на коробке передач, обычно в районе правого привода. Перед проверкой отсоедините разъем и осмотрите контакты на предмет окисления или повреждений. Если контакты загрязнены, очистите их спиртом и мелкозернистой наждачной бумагой. Проверьте целостность проводки от датчика до ЭБУ – обрывы или короткие замыкания часто становятся причиной неисправностей.

Для диагностики понадобится мультиметр. Переведите его в режим измерения переменного напряжения (AC) до 20 В. Подключите щупы к контактам разъема датчика (не к проводам ЭБУ). Прокрутите одно из ведущих колес вручную или поднимите автомобиль на подъемнике – исправный датчик должен генерировать импульсы напряжения от 0,5 до 10 В, частота которых растет с увеличением скорости вращения.

Если мультиметр не показывает изменений при вращении колеса, проверьте зазор между датчиком и задающим кольцом (ротором) на приводе. Оптимальный зазор – 0,2–1,0 мм. Увеличенный зазор снижает амплитуду сигнала, а слишком малый может привести к механическому повреждению. Отрегулируйте положение датчика, ослабив крепежный болт, и зафиксируйте его после выставления нужного расстояния.

Подключите диагностический сканер к разъему OBD-II и считайте ошибки, связанные с датчиком скорости (например, P0500 – «Неисправность цепи датчика скорости»). Запустите двигатель и проедьте на автомобиле, наблюдая за показаниями скорости на сканере. Если значения скачут или отсутствуют, а механические проверки не выявили проблем, замените датчик – его стоимость не превышает 1500–3000 рублей, а установка занимает 15–20 минут.

В случае, когда все проверки не дали результатов, осмотрите задающее кольцо на приводе. Наличие сколов, трещин или отсутствие зубцов нарушает формирование сигнала. При повреждении кольца его необходимо заменить – на Grand Starex оно интегрировано в привод и не продается отдельно. Перед заменой убедитесь, что проблема не в ЭБУ, протестировав автомобиль с заведомо исправным датчиком.

Где искать датчик скорости на автомобилях с разными типами привода

На переднеприводных моделях, включая Hyundai Grand Starex до 2015 года, датчик скорости чаще всего расположен на коробке передач в районе правого привода. Его легко опознать по проводу с разъёмом и металлическому корпусу с шестигранной головкой. На автомобилях с механической КПП он крепится к картеру ближе к дифференциалу, на автоматах – рядом с гидроблоком или над выходным валом. Перед демонтажем отсоедините аккумулятор и слейте часть трансмиссионного масла, если датчик утоплен в картер.

На полноприводных версиях (4WD) датчик скорости может находиться в двух местах:

• На раздаточной коробке – у заднего выходного вала, рядом с фланцем карданного вала. Характерный признак: провод идёт вдоль днища к ЭБУ.
• На заднем мосту – у ведущей шестерни дифференциала. Здесь датчик часто скрыт под защитным кожухом и требует подъёма автомобиля на подъёмнике.

На моделях с муфтой Haldex (например, Grand Starex 4WD после 2016 года) проверьте сначала раздаточную коробку – датчик интегрирован в корпус муфты и закрыт пластиковой крышкой. Для доступа потребуется снять защиту картера и отсоединить разъём ABS, если он мешает.

Заднеприводные автомобили (редкость для Starex, но встречаются на базе H1) имеют датчик скорости на заднем мосту или коробке передач. На мосту он расположен у хвостовика карданного вала, на КПП – у вторичного вала. В обоих случаях датчик работает с зубчатым венцом, поэтому при замене проверьте зазор между чувствительным элементом и зубьями – он должен быть 0,5–1,5 мм. Измерьте мультиметром сопротивление датчика (обычно 800–1400 Ом) перед установкой.

На автомобилях с вариатором (например, Grand Starex с двигателем 2.5 CRDi и CVT) датчик скорости встроен в корпус вариатора и недоступен без частичной разборки агрегата. Его местоположение – у ведущего шкива, рядом с датчиком положения селектора. Для замены потребуется специальный сканер для сброса адаптаций вариатора после установки нового датчика. Не пытайтесь снять датчик без отсоединения гидравлических линий – это приведёт к утечке масла и повреждению вариатора.
