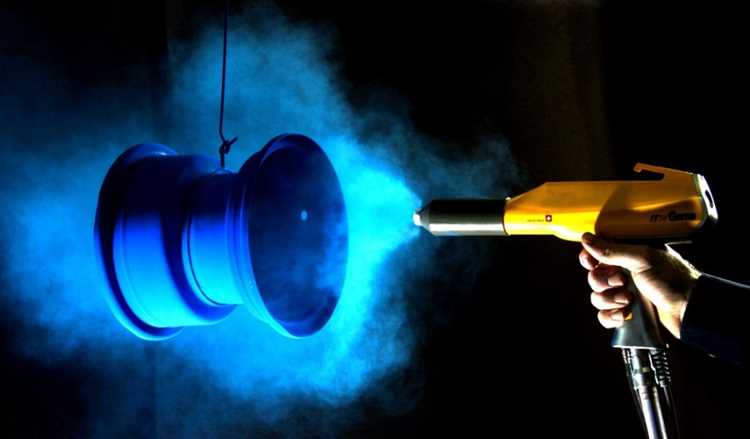

Почему машины не красят порошковой краской

Порошковая покраска долгое время позиционировалась как долговечная и экологичная альтернатива жидким ЛКМ. Однако в последние годы автовладельцы и сервисные центры всё чаще отказываются от этой технологии. Основная причина – ограниченная применимость к кузовным элементам. Порошковые составы требуют нагрева до 160–200°C для полимеризации, что делает их непригодными для пластиковых деталей (бамперы, молдинги) и крупногабаритных узлов, таких как капоты или крыши, из-за риска деформации металла.

Сложность ремонта – второй ключевой фактор. При локальных повреждениях порошкового покрытия восстановление требует демонтажа детали и повторного нанесения в камере с последующим запеканием. Это увеличивает стоимость работ на 30–50% по сравнению с традиционной покраской, где возможна точечная подкраска. Кроме того, порошковые краски плохо совместимы с заводскими ЛКП, что усложняет подбор оттенка при частичном ремонте.

Несмотря на заявления о высокой стойкости, реальный срок службы порошкового покрытия на автомобиле редко превышает 5–7 лет. УФ-излучение и реагенты вызывают пожелтение и растрескивание слоя, особенно на горизонтальных поверхностях. Для сравнения: качественная жидкая краска с лаком сохраняет блеск 8–10 лет при правильном уходе. Также порошковые составы уязвимы к сколам – при ударе гравия покрытие отслаивается крупными фрагментами, обнажая металл.

Экономическая нецелесообразность проявляется при работе с мелкими деталями. Расход порошка на окраску одного диска или суппорта составляет 100–150 г, но минимальная фасовка большинства производителей – 1 кг. Остатки материала быстро теряют свойства из-за гигроскопичности, что приводит к убыткам в 20–30% от стоимости закупки. В условиях автосервиса это делает технологию нерентабельной для единичных заказов.

Альтернативой остаются жидкие двухкомпонентные эмали с высоким сухим остатком (HS) или керамические покрытия. Они обеспечивают сопоставимую стойкость к царапинам, не требуют термической обработки и позволяют проводить локальный ремонт. Для коммерческого транспорта, где критична скорость нанесения, оптимальны быстросохнущие акриловые системы с временем сушки 15–20 минут.

Какие детали кузова нельзя качественно покрасить порошковой краской

Порошковая покраска требует термической обработки при температурах 160–200°C, что исключает её применение на пластиковых элементах кузова. Бамперы, молдинги, решётки радиатора и декоративные накладки из ABS, полипропилена или поликарбоната деформируются или теряют структурную прочность при нагреве. Даже термостойкие пластики (например, PPO/PA) не выдерживают длительного воздействия таких температур без изменения геометрии, что приводит к неравномерному нанесению покрытия и отслаиванию.

Тонкостенные металлические детали с высокой теплопроводностью, такие как капоты и двери из алюминиевых сплавов (серии 5xxx и 6xxx), склонны к короблению. При нагреве свыше 180°C алюминий теряет до 30% жёсткости, что вызывает прогибы и волнистость поверхности. Для таких элементов порошковая покраска допустима только при использовании специализированных низкотемпературных порошков (120–140°C), но их стойкость к УФ-излучению и механическим повреждениям на 20–40% ниже стандартных составов.

Детали с внутренними полостями или сложной геометрией – пороги, лонжероны, усилители крыльев – не поддаются равномерному покрытию из-за эффекта клетки Фарадея. Порошок осаждается преимущественно на внешних кромках, оставляя внутренние поверхности незащищёнными. В таких зонах образуются очаги коррозии, так как порошковое покрытие не проникает в труднодоступные участки, в отличие от жидких красок, наносимых методом электроосаждения (KTL).

Элементы с резиновыми или полиуретановыми уплотнителями – стёкла, люки, фары – разрушаются при термической полимеризации. Резина теряет эластичность, трескается, а полиуретановые герметики размягчаются и вытекают. Замена уплотнителей после покраски увеличивает стоимость работ на 15–25%, что делает порошковую технологию нерентабельной для таких узлов. Альтернатива – локальная жидкая покраска с последующей сушкой при 60–80°C.

Почему порошковая покраска не подходит для ремонта сколов и царапин

Порошковая покраска требует термической полимеризации при температурах от 160 до 200°C, что делает её неприменимой для локального ремонта. Даже небольшие участки с дефектами невозможно нагреть до нужных значений без риска деформации металла или повреждения соседних элементов. Стандартные печи для полимеризации рассчитаны на обработку целых кузовных деталей, а не точечных зон.

Минимальная толщина порошкового покрытия составляет 60–120 мкм, что в 3–6 раз превышает толщину жидких лакокрасочных материалов (20–40 мкм). При попытке закрасить скол или царапину порошком образуется выпуклость, нарушающая геометрию поверхности. В таблице ниже приведено сравнение толщин покрытий:

Процесс нанесения порошка предполагает электростатическое напыление с последующим оплавлением в печи. Для качественного сцепления частицы должны равномерно оседать на заземлённую поверхность, что невозможно при работе с мелкими дефектами. Даже при использовании ручных пистолетов порошок оседает не только на повреждённом участке, но и на прилегающих зонах, создавая неровности и перепыл.

Локальная коррекция сколов требует послойного восстановления: грунтование, подбор цвета, нанесение базы и лака. Порошковая технология не позволяет воспроизвести такой алгоритм – она формирует монолитное покрытие за один цикл. При попытке «залечить» царапину порошком невозможно добиться плавного перехода к заводскому ЛКП, что приводит к видимой границе между старым и новым слоем.

Стоимость оборудования для порошковой покраски начинается от 500 000 рублей (печь + распылитель + система фильтрации), что делает её нерентабельной для мелкого ремонта. В то же время для устранения сколов достаточно аэрографа за 10 000 рублей или ремонтного набора за 2 000 рублей. Экономическая целесообразность очевидна: порошок оправдан только при полной перекраске детали.

Восстановление сколов порошковой краской нарушает заводскую структуру ЛКП, что снижает стоимость автомобиля при перепродаже. Эксперты по оценке транспортных средств отмечают, что даже идеально выполненная порошковая покраска воспринимается как признак кустарного ремонта. Для сохранения остаточной стоимости рекомендуется использовать оригинальные автоэмали или сертифицированные ремонтные составы, соответствующие коду цвета производителя.

Какие ограничения накладывает порошковая технология на выбор цвета и фактуры

Порошковая покраска ограничивает палитру доступных оттенков из-за особенностей производства пигментов. Стандартные RAL-каталоги содержат около 200 цветов, но не все из них воспроизводятся с одинаковой точностью. Например, металлики и перламутры требуют специальных добавок, которые увеличивают стоимость порошка в 2–3 раза. Производители часто предлагают только базовые варианты: глянцевые, матовые и структурные покрытия без сложных эффектов.

Сложные градиенты и фотопечать на порошковых покрытиях невозможны. Технология предполагает нанесение однородного слоя, поэтому переходы тонов или рисунки требуют ручной доработки, что нерентабельно для серийного производства. Даже простые двухцветные схемы приходится реализовывать через маскирование, что увеличивает трудоемкость на 40–60%.

Фактурные ограничения связаны с физическими свойствами порошка. Толщина слоя варьируется от 60 до 120 микрон, что исключает создание глубоких текстур, как у жидких красок. Структурные порошки (например, «шагрень» или «антик») имеют фиксированные параметры рельефа, заданные производителем. Изменить их под конкретный заказ невозможно без разработки новой рецептуры, что требует минимальной партии в 50–100 кг.

Температурный режим полимеризации (160–200°C) накладывает ограничения на термочувствительные пигменты. Некоторые яркие оттенки (например, флуоресцентные) выгорают или меняют тон при нагреве. Производители указывают допустимые температурные диапазоны для каждого цвета, но даже в этих рамках возможны отклонения на 5–10% по насыщенности. Для критичных проектов рекомендуется предварительное тестирование на образцах.

Порошковая технология несовместима с локальными корректировками цвета после нанесения. В отличие от жидких красок, где можно подправить оттенок на месте, порошковое покрытие требует полного удаления и повторного нанесения. Это делает невозможным подбор цвета «на глаз» или исправление незначительных дефектов без демонтажа детали. Для точного соответствия эталону используют спектрофотометры и предварительные образцы.

Экономические факторы сужают выбор для мелкосерийного производства. Минимальная партия порошка – 5–10 кг, что при стоимости от 800 до 3000 рублей за кг делает нерентабельным заказ редких оттенков для единичных изделий. Дистрибьюторы хранят только ходовые цвета, а эксклюзивные заказы требуют ожидания 2–4 недели и доплаты за индивидуальное смешивание.

Какие проблемы возникают при попытке перекрасить автомобиль порошковой краской

Порошковая покраска требует нагрева кузова до 160–200°C для полимеризации покрытия. Стандартные автомобильные детали из пластика (бамперы, молдинги, решётки радиатора) деформируются при температурах выше 80–120°C. Даже металлические элементы с термочувствительными вставками (например, клеевые соединения в дверных проёмах) могут потерять структурную целостность. Производители не рассчитывают кузова на такие температурные нагрузки, что приводит к необратимым изменениям геометрии.

Толщина порошкового слоя составляет 60–120 мкм, тогда как заводское лакокрасочное покрытие автомобиля – 80–150 мкм в сумме (грунт, база, лак). При нанесении порошка поверх существующей краски общая толщина превышает 200 мкм, что нарушает допуски зазоров между деталями. Например, капот или двери перестают плотно прилегать, а уплотнители сжимаются неравномерно. Удаление старой краски пескоструйным методом не решает проблему – абразив повреждает тонкий металл кузова, особенно на кромках и сварных швах.

Порошковые краски несовместимы с большинством автомобильных грунтовок и шпатлёвок. Эпоксидные и полиэфирные материалы, используемые при ремонте, выделяют газы при нагреве, образуя пузыри и кратеры на поверхности. Даже после тщательной подготовки (обезжиривание, фосфатирование) адгезия порошка к заводскому лаку остаётся низкой – через 6–12 месяцев покрытие начинает отслаиваться на стыках и изгибах. Для сравнения: адгезия жидких автоэмалей к подготовленной поверхности достигает 4–5 МПа, порошковых – не более 2,5 МПа.

Цветопередача порошковых красок ограничена палитрой RAL или Pantone, что исключает точное воспроизведение заводских оттенков автомобилей. Даже при подборе ближайшего аналога разница в 5–10 ΔE (единица цветового различия) заметна невооружённым глазом. Металлики и перламутры, популярные в автопроме, в порошковой технологии требуют двухслойного нанесения с промежуточной сушкой, что увеличивает риск брака. Эффект «апельсиновой корки» (шагрень) на вертикальных поверхностях устранить практически невозможно без повторного обжига.

Ремонтопригодность порошкового покрытия крайне низкая. Сколы и царапины невозможно устранить локально – требуется демонтаж детали, полное удаление краски и повторное нанесение. Стоимость оборудования для порошковой покраски (камера, печь, пистолет) начинается от 1,5 млн рублей, что делает процесс нерентабельным для большинства автосервисов. Даже при наличии оборудования выход годного покрытия не превышает 70% из-за сложности контроля толщины слоя и равномерности обжига на крупногабаритных деталях.

Почему порошковая покраска не выдерживает длительную эксплуатацию на улице

Основная проблема – недостаточная эластичность покрытия. Порошковая краска полимеризуется при высоких температурах (180–220°C), образуя жесткую пленку. При температурных перепадах (от -30°C зимой до +80°C на солнце летом) металл кузова расширяется и сжимается, а покрытие не успевает за этими изменениями. Результат – микроразрывы, через которые проникает влага, вызывая коррозию. Лабораторные испытания показывают, что адгезия порошкового слоя снижается на 40% после 500 циклов термоудара (нагрев-охлаждение).

• УФ-излучение: большинство порошковых красок не содержат светостабилизаторов, устойчивых к длительному воздействию солнца. Через 12–18 месяцев пигменты разрушаются, покрытие мутнеет и теряет до 60% исходной насыщенности цвета. Для сравнения: жидкие автомобильные эмали с акриловыми или полиуретановыми добавками сохраняют 85–90% цвета после 5 лет эксплуатации.
• Влага и соли: порошковые покрытия гидрофобны, но не герметичны. В микропорах скапливается конденсат, а зимой – растворы противогололедных реагентов. Через 3–4 сезона на незащищенных участках (пороги, арки) появляются очаги коррозии. Электрохимические испытания выявили, что порошковая краска пропускает до 15% влаги к металлу, тогда как жидкие покрытия – не более 3%.
• Механические повреждения: жесткость порошкового слоя (твердость по Шору 70–90 единиц) делает его уязвимым к сколам от гравия. В отличие от жидких красок, которые частично «затягивают» мелкие повреждения за счет эластичности, порошковое покрытие трескается, обнажая металл.

Производители порошковых красок пытаются решить эти проблемы, добавляя в состав полиэфирные смолы или наночастицы. Однако такие модификации увеличивают стоимость покрытия на 30–50% и не устраняют ключевой недостаток – низкую ремонтопригодность. Локальное восстановление порошкового слоя невозможно: требуется полный демонтаж детали, пескоструйная обработка и повторная полимеризация в камере. Для сравнения, жидкие краски позволяют подкрашивать поврежденные участки без снятия деталей.

Единственный сценарий, где порошковая покраска оправдана для уличной эксплуатации, – это коммерческий транспорт с коротким сроком службы (3–5 лет). Например, грузовые фургоны или строительная техника, где приоритет отдается износостойкости, а не долговечности. Для легковых автомобилей с планируемым сроком эксплуатации 10+ лет порошковое покрытие – экономически нецелесообразное решение. Альтернативой могут служить жидкие керамические покрытия или полиуретановые эмали с УФ-фильтрами, которые обеспечивают защиту на 7–10 лет при правильном нанесении.

Если порошковая покраска уже нанесена, продлить срок службы можно только за счет дополнительной защиты. Рекомендуется:

1. Нанесение прозрачного полиуретанового лака (толщина 50–70 мкм) для блокировки УФ-излучения и влаги.
2. Регулярная обработка кузова восковыми составами с ингибиторами коррозии (каждые 3–4 месяца).
3. Установка подкрылков и защитных пленок на уязвимые зоны (капот, бамперы, пороги).
4. Мойка автомобиля не реже 1 раза в 2 недели с использованием pH-нейтральных шампуней для предотвращения накопления солей.
