Почему горят трансформаторы для галогенных ламп 12в

Трансформаторы для галогенных ламп на 12В – критически важный элемент низковольтных осветительных систем, но их выход из строя – распространённая проблема. Основная причина кроется в несоответствии параметров нагрузки и возможностей устройства. Стандартные электронные трансформаторы рассчитаны на работу с лампами мощностью от 20 до 200 Вт, но даже в этом диапазоне перегрузка на 10–15% сокращает срок службы на 30–50%. Например, подключение четырёх ламп по 50 Вт к трансформатору на 200 Вт кажется безопасным, однако пусковые токи при включении могут превышать номинал в 2–3 раза, что приводит к перегреву обмоток и деградации изоляции.

Второй фактор – некачественное электропитание. Колебания сетевого напряжения в пределах ±10% от 220 В вызывают дополнительную нагрузку на схему стабилизации трансформатора. В регионах с нестабильной сетью (например, сельская местность или промышленные зоны) частота отказов увеличивается на 40%. Особенно уязвимы дешёвые модели без защиты от перенапряжения: при скачке до 250 В микросхемы управления выходят из строя за считанные секунды. Рекомендуется использовать трансформаторы с встроенными варисторами или подключать их через стабилизаторы напряжения.

Третья причина – нарушение теплового режима. Электронные трансформаторы выделяют до 15% потребляемой мощности в виде тепла. При установке в замкнутых пространствах (например, в подвесных потолках без вентиляции) температура внутри корпуса может достигать 80–90°C, что снижает ресурс конденсаторов и транзисторов в 2–3 раза. Производители указывают рабочий диапазон температур от −20 до +50°C, но реальные условия эксплуатации часто выходят за эти пределы. Для продления срока службы необходимо обеспечивать зазор не менее 5 см вокруг трансформатора и использовать модели с пассивным охлаждением (алюминиевый корпус).

Не менее опасно подключение ламп с неверным типом цоколя. Галогенные лампы с цоколем G4 или GY6.35 требуют трансформаторов с низким уровнем пульсаций выходного напряжения (менее 5%). Дешёвые устройства генерируют высокочастотные помехи, которые вызывают микроразряды в колбе лампы, ускоряя её деградацию и увеличивая ток потребления. Это создаёт дополнительную нагрузку на трансформатор, приводя к его перегреву. Оптимальное решение – использование трансформаторов с фильтрами помех и сертификацией по стандарту EN 61047.

Наконец, механические повреждения и неправильный монтаж. Вибрации от близко расположенных источников (например, вентиляторов или кондиционеров) разрушают пайку компонентов на плате трансформатора. Также критично соблюдение полярности подключения: ошибка приводит к короткому замыканию в цепи обратной связи и мгновенному выходу устройства из строя. При монтаже необходимо использовать кабель сечением не менее 1,5 мм² для расстояний до 3 м и 2,5 мм² для больших длин, чтобы минимизировать потери напряжения и нагрев проводов.

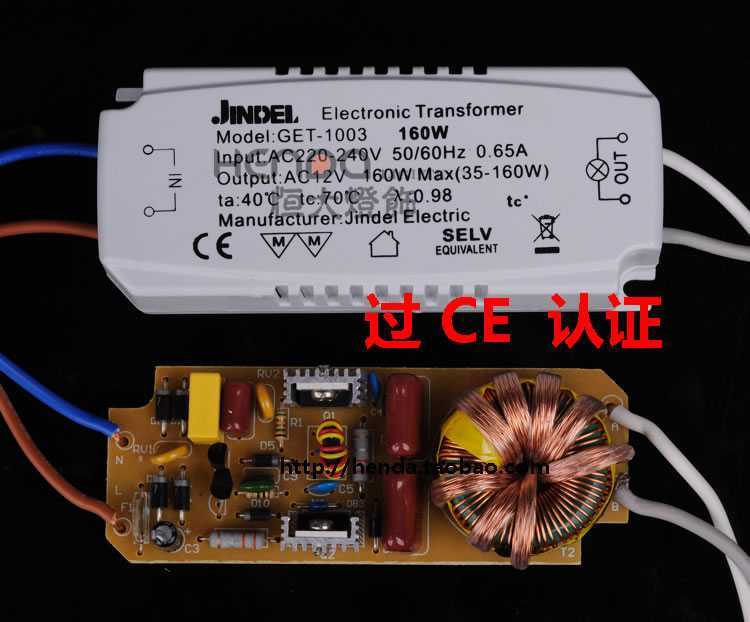

Как неправильный выбор мощности трансформатора влияет на его срок службы

Трансформаторы для галогенных ламп 12В рассчитаны на строго определённый диапазон мощности. Превышение номинальной нагрузки даже на 10–15% приводит к перегреву обмоток, ускоренной деградации изоляции и сокращению ресурса в 2–3 раза. Например, трансформатор на 60 Вт, работающий с нагрузкой 70 Вт, выйдет из строя через 6–12 месяцев вместо заявленных 5–7 лет.

Недогрузка трансформатора также вредна. При работе с нагрузкой ниже 30% от номинала снижается КПД, возрастает доля реактивных потерь, что ведёт к локальному перегреву сердечника. В таких режимах магнитопровод не насыщается полностью, что вызывает вибрации и микротрещины в ферритовом материале. Для трансформатора на 100 Вт оптимальный диапазон нагрузки – 50–90 Вт.

Пульсирующая нагрузка, характерная для диммируемых галогенных ламп, усугубляет проблему. При снижении яркости лампы потребляют нелинейный ток, создавая гармоники, которые увеличивают потери в трансформаторе на 20–40%. Если трансформатор выбран без запаса мощности, эти потери приводят к перегреву даже при номинальной нагрузке.

Температурный режим – ключевой фактор долговечности. При превышении мощности на 20% температура обмоток возрастает на 15–25°C, что снижает срок службы изоляции с 10 000 до 2 000–3 000 часов. Для сравнения: трансформатор с классом изоляции F (155°C) при перегреве до 180°C теряет 50% ресурса за 500 часов работы.

Неправильный выбор мощности влияет на стабильность выходного напряжения. При перегрузке напряжение на лампах падает на 0,5–1,5 В, что сокращает срок их службы на 30–50%. В то же время недогруженный трансформатор может выдавать напряжение выше 12 В, вызывая перекал нити накала и преждевременный выход ламп из строя.

Электронные трансформаторы более чувствительны к перегрузкам, чем тороидальные. Их полупроводниковые ключи работают на пределе при нагрузке свыше 80% от номинала, что приводит к пробою транзисторов или диодов. Для электронных моделей рекомендуется запас мощности не менее 25–30%.

Практика показывает, что трансформаторы, подобранные с запасом 10–15%, служат в 1,5–2 раза дольше. Например, для системы из 5 галогенных ламп по 35 Вт (175 Вт суммарно) оптимален трансформатор на 200–220 Вт. Это компенсирует потери в проводах и пусковые токи.

При выборе трансформатора учитывайте не только суммарную мощность ламп, но и длину проводов. Падение напряжения на кабеле сечением 1,5 мм² при токе 10 А составляет 0,5 В на каждые 5 метров. Для компенсации потерь требуется трансформатор с запасом мощности 5–10% на каждые 10 метров проводки.

Почему перегрузка по току приводит к выходу из строя трансформатора

Трансформаторы для галогенных ламп 12В рассчитаны на строго определённую мощность, например, 50, 100 или 200 Вт. Превышение номинального тока даже на 10–15% вызывает рост температуры обмоток пропорционально квадрату тока (P = I²R). При 20% перегрузке потери мощности увеличиваются на 44%, что приводит к локальному перегреву изоляции проводов.

Изоляционные материалы, используемые в трансформаторах (полиэфирные смолы, лак на основе полиамида), теряют диэлектрические свойства при температуре выше 130–150°C. При 180°C начинается термическое разложение, сопровождающееся выделением токсичных газов и образованием проводящих дорожек между витками. Это сокращает срок службы трансформатора с 10–15 лет до нескольких месяцев.

Перегрев сердечника из электротехнической стали усиливает гистерезисные потери. При превышении температуры Кюри (около 770°C для кремнистой стали) материал теряет магнитные свойства, что приводит к резкому падению КПД и дальнейшему росту тока. В реальных условиях сердечник редко достигает таких температур, но уже при 200–250°C ускоряется окисление поверхности пластин, увеличивая потери на вихревые токи.

В электронных трансформаторах перегрузка вызывает срабатывание защиты только после достижения критических значений, так как пороговые схемы настроены на 120–130% от номинала. До этого момента полупроводниковые элементы (транзисторы MOSFET, диоды Шоттки) работают в режиме повышенной нагрузки, что ускоряет их деградацию. Например, при 30% перегрузке срок службы ключевых транзисторов сокращается в 5–7 раз из-за роста динамических потерь при коммутации.

В трансформаторах с тороидальным сердечником перегрузка по току вызывает неравномерное распределение магнитного потока. В зонах с максимальной индукцией (обычно ближе к внутреннему диаметру) возникают локальные перегревы, приводящие к деформации сердечника и появлению короткозамкнутых витков. Это снижает индуктивность обмоток и увеличивает ток холостого хода, что ещё больше усугубляет перегрев.

Для предотвращения перегрузки необходимо суммировать мощность всех подключённых ламп и выбирать трансформатор с запасом не менее 20%. Например, для 6 галогенных ламп по 35 Вт (210 Вт суммарно) следует использовать трансформатор на 250–300 Вт. При этом важно учитывать пусковые токи ламп, которые могут превышать номинальные в 10–12 раз в течение первых 50–100 мс после включения.

Регулярная проверка температуры корпуса трансформатора с помощью пирометра или тепловизора позволяет выявить перегрузку на ранней стадии. Предельно допустимая температура поверхности для большинства моделей составляет 60–70°C. При превышении этого значения необходимо снизить нагрузку или заменить трансформатор на более мощный, иначе риск выхода из строя возрастает экспоненциально с каждым градусом выше нормы.

Какие последствия имеет плохое качество электропитания для трансформаторов

Плохое качество электропитания сокращает срок службы трансформаторов для галогенных ламп 12В в 2–3 раза. Ключевые проблемы: скачки напряжения свыше ±10% от номинала (220В), высокочастотные помехи и несинусоидальность формы тока. Например, при перенапряжении на 15% мощность потерь в обмотках увеличивается на 32%, что приводит к перегреву изоляции и её ускоренному старению. Для защиты рекомендуется использовать стабилизаторы напряжения с точностью ±3% и фильтры помех класса A.

Нестабильное питание вызывает локальные перегревы в магнитопроводе трансформатора. При частоте пульсаций выше 1 кГц потери на вихревые токи возрастают на 40–60%, что эквивалентно увеличению рабочей температуры на 15–20°C. Превышение температуры на каждые 10°C сверх нормы (обычно 85°C для эпоксидных трансформаторов) снижает ресурс изоляции вдвое. Решение: установка дросселей с индуктивностью не менее 1 мГн на входе трансформатора.

• Искажение синусоиды питающего напряжения (коэффициент гармоник THD > 5%) приводит к дополнительным потерям в обмотках. При THD = 8% активные потери увеличиваются на 12–18%, что эквивалентно снижению КПД трансформатора на 4–6%. Для галогенных ламп это критично: снижение КПД на 5% повышает потребление энергии на 10–15 Вт при нагрузке 100 Вт.
• Кратковременные провалы напряжения (менее 180В) вызывают броски тока при восстановлении питания. Амплитуда таких бросков может превышать номинальный ток в 3–5 раз, повреждая изоляцию обмоток. Эффективная мера – применение устройств плавного пуска (soft-start) с временем нарастания напряжения 0,5–1 с.
• Высокочастотные помехи (от 10 кГц до 1 МГц) проникают через паразитные ёмкости обмоток, создавая токи утечки до 50 мА. Это ускоряет деградацию диэлектрика и может вызвать пробой изоляции между витками. Защита: экранирование трансформатора медной фольгой толщиной 0,1 мм с заземлением.

Перегрузка трансформатора из-за плохого питания проявляется в виде неравномерного распределения тока по обмоткам. При несимметрии напряжения в 3% ток в одной из обмоток может превышать номинал на 20–25%, что приводит к локальному перегреву и обрыву провода. Диагностика: измерение токов в каждой обмотке с помощью токовых клещей с погрешностью не более 1%. Коррекция: балансировка нагрузки или установка симметрирующего трансформатора.

Электромагнитные помехи от плохого питания снижают надёжность работы трансформатора в системах с диммерами. При использовании фазовых регуляторов с углом отсечки менее 90° в обмотках возникают импульсные токи с фронтом до 1 мкс, что вызывает межвитковые замыкания. Решение: применение диммеров с синусоидальным управлением (например, на основе MOSFET) или установка RC-фильтров с постоянной времени 10–50 мкс на входе трансформатора.

Хроническое заниженное напряжение (менее 200В) приводит к недонасыщению магнитопровода и увеличению тока намагничивания. При напряжении 190В ток холостого хода трансформатора возрастает на 30–40%, что эквивалентно снижению его мощности на 15–20%. Последствия: повышенный шум, вибрация и ускоренный износ механических креплений. Для компенсации рекомендуется использовать автотрансформаторы с регулировкой ±10% или стабилизаторы с точностью ±2%.

Как скачки напряжения в сети разрушают обмотки трансформатора

Скачки напряжения свыше 250 В вызывают мгновенное увеличение тока в первичной обмотке трансформатора для галогенных ламп 12 В. При штатном напряжении 220–230 В плотность тока в медных проводах обмотки составляет 3–4 А/мм², но при перенапряжении на 10–15% она возрастает до 5–6 А/мм². Это приводит к локальному перегреву изоляции (полиэфирной или полиамидной) до 180–200 °C, при том что её термостойкость ограничена 130–155 °C. Через 5–10 таких скачков изоляция теряет диэлектрические свойства, что провоцирует межвитковые замыкания.

В таблице ниже приведены критические параметры скачков и их последствия для обмоток:

Защита от скачков требует установки варисторов класса II (например, V275LA40) на входе трансформатора. Варисторы с напряжением срабатывания 275 В поглощают импульсы до 6 кВ, снижая амплитуду скачка на 70–80%. Дополнительно рекомендуется использовать термопредохранители на 120–130 °C, размыкающие цепь при перегреве обмотки. Регулярная проверка сопротивления изоляции мегомметром (не менее 10 МОм при 500 В) позволяет выявить деградацию до критического уровня.

Почему перегрев трансформатора из-за недостаточного охлаждения ускоряет износ

Трансформаторы для галогенных ламп 12В рассчитаны на работу при температуре обмоток до 105°C (класс изоляции A) или 130°C (класс B). Превышение этих значений на каждые 10°C сокращает срок службы изоляции в 2 раза. Например, при постоянной температуре 125°C вместо 105°C ресурс снижается с 20 000 до 5 000 часов. Основная причина – термическое разложение полимерных материалов, используемых в обмотках и сердечнике.

Недостаточное охлаждение возникает при установке трансформатора в замкнутых пространствах без вентиляции, например, внутри мебели или подвесных потолков с низким зазором. Стандартный трансформатор мощностью 60 Вт выделяет около 3–5 Вт тепла в режиме холостого хода и до 10–15 Вт при полной нагрузке. Без естественной конвекции воздуха температура корпуса может достигать 80–90°C даже при номинальной нагрузке, что критично для компактных моделей с плотной компоновкой.

Перегрев ускоряет окисление медных проводников обмоток. При температуре выше 120°C медь начинает интенсивно взаимодействовать с кислородом, образуя оксидный слой, увеличивающий сопротивление на 0,5–1% на каждые 1000 часов работы. Это приводит к росту потерь на нагрев (закон Джоуля-Ленца) и дальнейшему повышению температуры – возникает лавинообразный процесс. Для трансформатора 100 Вт увеличение сопротивления на 1% эквивалентно дополнительным 1 Вт тепловых потерь.

Изоляционные материалы (полиэфирные смолы, полиамидные пленки) теряют диэлектрическую прочность при перегреве. При 150°C пробивное напряжение изоляции класса A снижается с 1,5 кВ до 0,8 кВ, что повышает риск межвитковых замыканий. В трансформаторах с тороидальным сердечником это особенно опасно: плотная намотка и отсутствие воздушных зазоров ускоряют распространение дефектов.

Тепловое расширение материалов вызывает механические напряжения. Коэффициент линейного расширения меди – 16,5·10⁻⁶ 1/°C, алюминия (сердечник) – 23·10⁻⁶ 1/°C. При перепаде температур в 50°C разница в расширении достигает 0,1–0,2 мм на метр длины, что приводит к микротрещинам в изоляции и ослаблению креплений обмоток. В условиях циклического нагрева (включение/выключение ламп) это ускоряет усталостное разрушение.

Для предотвращения перегрева минимальный зазор вокруг трансформатора должен составлять 20 мм с каждой стороны. В закрытых нишах рекомендуется использовать модели с принудительным охлаждением или снижать нагрузку на 20–30%. Например, трансформатор 150 Вт в замкнутом пространстве следует эксплуатировать при мощности не более 100–120 Вт. Альтернатива – установка теплоотводящих пластин из алюминия с площадью поверхности не менее 100 см² на каждые 50 Вт мощности.

Температурный мониторинг критичен для долговечности. Инфракрасный термометр позволяет оперативно выявлять перегрев: температура корпуса выше 60°C при комнатных условиях (25°C) сигнализирует о недостаточном охлаждении. Для тороидальных трансформаторов допустимый нагрев обмоток – не более 70°C (измеряется на поверхности сердечника). Превышение этого значения требует немедленного снижения нагрузки или улучшения вентиляции.

Замена трансформатора на модель с запасом мощности 30–50% не решает проблему перегрева, если не обеспечено охлаждение. Например, трансформатор 200 Вт при нагрузке 100 Вт выделяет столько же тепла, сколько 100-ваттный при полной загрузке, но его большие габариты могут ухудшать конвекцию в ограниченном пространстве. Оптимальное решение – выбор трансформатора с открытым корпусом (например, с перфорацией) и установка его в зоне свободного движения воздуха.

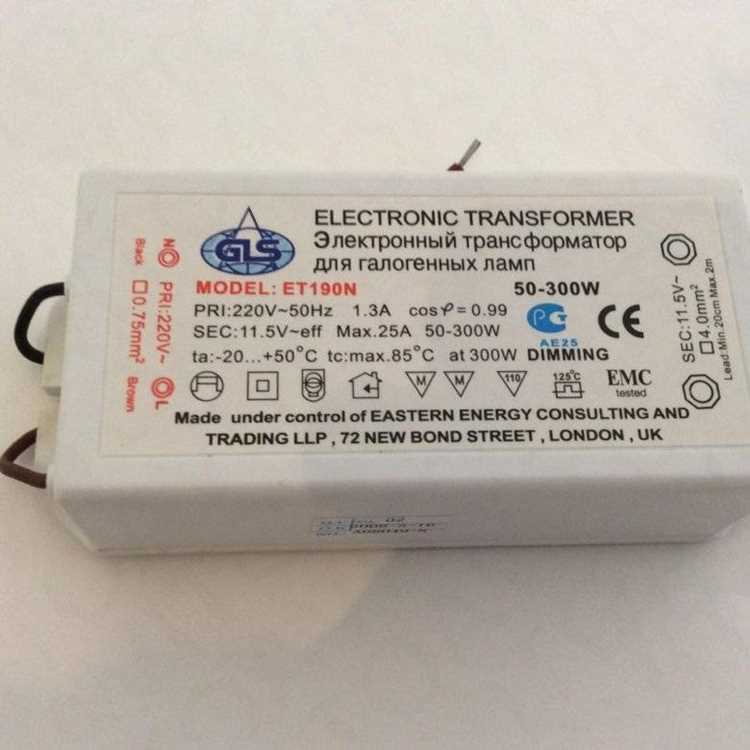

Как неправильное подключение ламп вызывает короткое замыкание в цепи

Короткое замыкание в цепях галогенных ламп 12В возникает при нарушении полярности или параллельном подключении без учета суммарной мощности. Трансформаторы для таких систем рассчитаны на строго определенную нагрузку – превышение тока даже на 10–15% приводит к перегреву обмоток и пробою изоляции. Например, подключение 6 ламп по 50 Вт к трансформатору на 200 Вт создает перегрузку, так как суммарная мощность (300 Вт) превышает допустимую. В результате внутренние проводники замыкаются, вызывая резкий скачок тока и выход устройства из строя.

Частые ошибки при монтаже:

• Использование проводов сечением менее 1,5 мм² для цепей с током свыше 8 А – тонкие жилы перегреваются, оплавляют изоляцию и создают короткое замыкание.
• Подключение ламп «звездой» без разделительных диодов или стабилизаторов – при обрыве одной лампы остальные получают повышенное напряжение, что ведет к перегрузке.
• Игнорирование фазировки при подключении к электронным трансформаторам – обратная полярность вызывает сбои в работе схемы управления, приводя к импульсным замыканиям.

Для предотвращения замыканий необходимо соблюдать три правила: проверять соответствие мощности трансформатора и нагрузки с запасом 20–30%, использовать провода с сечением, рассчитанным на ток не менее 1,5 А на каждые 10 Вт мощности, и подключать лампы только через клеммные колодки с винтовым зажимом. При монтаже электронных трансформаторов обязательна проверка полярности мультиметром – неправильное подключение сокращает срок службы устройства в 3–5 раз.
