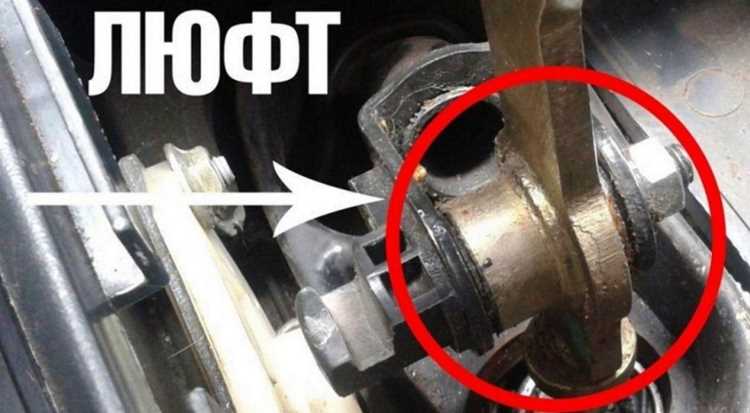

Люфт рулевой рейки как устранить

Люфт рулевой рейки – распространённая проблема, которая проявляется при пробеге от 50 до 100 тысяч километров. Основные признаки: стук при поворотах, увеличенный свободный ход руля (более 10–15 градусов), вибрации на рулевом колесе. Причина – износ зубчатого зацепления рейки, подшипников или уплотнительных элементов. Если не устранить дефект вовремя, ресурс деталей сокращается на 30–40%, а в запущенных случаях требуется полная замена узла.

Для диагностики потребуется домкрат, монтировка и помощник. Поднимите переднюю часть автомобиля, зафиксируйте колёса. Попросите помощника покачать руль влево-вправо с амплитудой 5–10 градусов, а сами проверьте рейку на наличие зазоров. Обратите внимание на регулировочную гайку – она расположена под пыльником с правой стороны рейки (на большинстве моделей). Если при нажатии на пыльник слышен металлический стук, люфт присутствует.

Устранение люфта возможно двумя способами: регулировкой или ремонтом. Первый вариант подходит, если износ минимален (до 0,1–0,2 мм). Для этого снимите защитный колпачок, ослабьте контргайку и затяните регулировочную гайку ключом на 17–19 мм до упора, затем отверните на 10–15 градусов. Проверьте свободный ход руля – он должен составлять 3–5 градусов. Если люфт не исчез, потребуется разборка рейки и замена изношенных деталей: втулок, подшипников или зубчатой пары.

При ремонте используйте только оригинальные запчасти или аналоги с допусками производителя. Например, для ВАЗ 2110 подойдут втулки из фторопласта (артикул 2110-3401068), для иномарок – ремкомплекты от Febi или Lemförder. Смазка – литол-24 или специализированные составы (например, Molykote EM-30L). После сборки обязательно проведите тест-драйв на скорости до 60 км/ч, чтобы убедиться в отсутствии вибраций и посторонних шумов.

Какие инструменты и материалы понадобятся для регулировки рейки

Регулировка рулевой рейки требует точного подбора инструментов, чтобы избежать повреждения механизма или некорректной настройки. Основной набор включает специализированные приспособления, без которых выполнить работу качественно невозможно.

Для доступа к регулировочному винту потребуется:

• Набор торцевых головок с удлинителями (размеры зависят от модели автомобиля: чаще всего 10, 12, 13, 17 мм).
• Ключ-трещотка с возможностью работы в ограниченном пространстве.
• Шестигранные ключи (обычно 5 или 6 мм) – если регулировочный винт имеет внутренний шестигранник.
• Специальный ключ для регулировки рейки (например, ключ с изогнутой рукояткой для автомобилей ВАЗ или аналогичных моделей).

Для фиксации и контроля положения деталей пригодятся:

• Струбцина или тиски (для удержания рейки при снятии, если требуется частичная разборка).
• Динамометрический ключ (для затяжки регулировочного винта с заданным моментом, обычно 15–25 Н·м).
• Штангенциркуль или щуп (для измерения зазоров, если производитель указывает допустимые значения).

Работа с рейкой часто связана с загрязнениями и коррозией, поэтому подготовьте:

• Очиститель тормозов или карбюратора (для удаления грязи с резьбы и уплотнений).
• Консистентная смазка (например, Литол-24 или специализированная для рулевых механизмов, типа Mobilgrease XHP 222).
• Ветошь без ворса (для протирки деталей перед сборкой).
• Металлическая щетка (для очистки окисленных поверхностей).

Если рейка демонтируется с автомобиля, дополнительно потребуются:

• Подъемник или домкрат с подставками (для безопасного поднятия машины).
• Набор рожковых ключей (для отсоединения рулевых тяг и креплений рейки).
• Молоток с резиновой или пластиковой насадкой (для аккуратного снятия закисших деталей).
• Съемник рулевых наконечников (если тяги не откручиваются вручную).

Для проверки результата регулировки и диагностики люфта используйте:

• Индикатор часового типа с магнитным основанием (для измерения осевого люфта вала рейки с точностью до 0,01 мм).
• Лазерный нивелир или строительный уровень (для контроля положения колес при проверке схождения после регулировки).
• Стенд для проверки рулевого управления (если работа выполняется в условиях СТО).

Не экономьте на расходных материалах – некачественные смазки или инструменты могут привести к быстрому износу рейки. Для герметизации резьбы регулировочного винта используйте анаэробный фиксатор (например, Loctite 243), а для защиты от коррозии – антикоррозийный спрей (типа WD-40 Specialist).

Как правильно диагностировать люфт рулевой рейки перед ремонтом

Первым шагом проверьте люфт на стоящем автомобиле с выключенным двигателем. Поднимите переднюю часть машины на домкрате или подъемнике, зафиксируйте колеса в прямом положении. Возьмитесь за колесо в точках «9 и 3 часа» и покачайте его влево-вправо с усилием 10–15 кг. Нормальный люфт не должен превышать 5–7 мм для большинства легковых автомобилей. Если колесо смещается больше, переходите к следующему этапу – проверке рулевых тяг и наконечников.

Для точной диагностики рейки потребуется помощник. Попросите его вращать руль на 5–10 градусов в обе стороны, а сами наблюдайте за движением рейки через снятый пыльник (если доступен) или на слух. Характерные признаки неисправности:

• Стук при резком изменении направления вращения руля.
• Зазор между валом и шестерней рейки более 0,1 мм (проверяется щупом).
• Свободный ход рулевого вала без сопротивления при повороте на 15–20 градусов.

Если стук слышен только при вращении руля на месте, а при движении пропадает – проблема скорее в рулевых наконечниках или шаровых опорах.

Используйте диагностический стенд или самодельное приспособление: закрепите индикатор часового типа на корпусе рейки, а его щуп уприте в торец рулевого вала. Вращайте руль на 30–40 градусов в обе стороны, фиксируя показания. Люфт свыше 0,3 мм указывает на износ червячной пары или подшипников. Для автомобилей с гидроусилителем дополнительно проверьте уровень и состояние жидкости – пена или металлическая стружка в бачке подтверждают внутренний износ рейки.

Пошаговая инструкция по снятию рулевой рейки с автомобиля

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав задние колеса противооткатными упорами. Снимите передние колеса, открутив гайки крепления ключом на 19 мм. Отсоедините аккумулятор, чтобы исключить случайное срабатывание подушек безопасности при работе с рулевым валом.

Открутите гайку крепления рулевого наконечника к поворотному кулаку, используя головку на 17 мм и съемник шаровых опор. Если съемника нет, воспользуйтесь молотком, нанося резкие удары по кулаку в зоне крепления наконечника – это поможет выбить его без повреждений. Повторите процедуру для второго наконечника.

Отсоедините рулевой вал от рейки. Для этого найдите болт крепления карданного шарнира к валу рейки (обычно под панелью приборов или в моторном отсеке). Открутите его ключом на 12 или 13 мм, удерживая вал от проворачивания вторым ключом. Если болт не поддается, обработайте соединение проникающей смазкой WD-40 и выждите 10–15 минут.

Снимите хомуты крепления рулевых тяг к рейке. На большинстве автомобилей они фиксируются болтами под ключ на 10 или 13 мм. Отсоедините гидравлические шланги (если рейка с ГУР) – предварительно подставьте емкость для слива жидкости. Заглушите штуцеры шлангов и отверстия на рейке, чтобы избежать попадания грязи. Для электрических реек отключите разъем датчика положения руля.

Открутите болты крепления рейки к подрамнику или кузову. Их количество и расположение зависят от модели: чаще всего это 2–4 болта под ключ на 17 или 19 мм. Придерживайте рейку при откручивании последнего болта, чтобы она не упала. Аккуратно вытащите рейку через арку колеса, поворачивая ее вокруг оси для обхода препятствий (например, стабилизатора поперечной устойчивости).

Перед установкой новой или отремонтированной рейки очистите посадочные места от грязи и ржавчины металлической щеткой. Проверьте состояние резиновых втулок крепления – при износе замените их. Смажьте шлицы рулевого вала и наконечники консистентной смазкой (например, Литол-24) для облегчения последующей сборки.

Как найти и подтянуть регулировочную гайку на рейке

Регулировочная гайка расположена на торце рулевой рейки, под защитным пыльником. Чтобы добраться до неё, снимите переднее колесо со стороны водителя и демонтируйте защитный кожух (если есть). На большинстве автомобилей гайка находится под шестигранник на 17 или 19 мм, реже – под ключ на 24 мм. Перед началом работ очистите место вокруг гайки от грязи, чтобы избежать попадания абразива в механизм.

Для точного определения люфта попросите помощника покачать руль влево-вправо на 5–10 градусов, одновременно наблюдая за движением вала рейки. Если при этом слышен стук или видно смещение штока относительно корпуса, гайку необходимо подтянуть. Запомните исходное положение гайки, сделав метку маркером или сфотографировав её – это поможет избежать перетяжки.

Подтяжку выполняйте постепенно: поверните гайку на 10–15 градусов по часовой стрелке, затем проверьте люфт. Если стук сохранился, повторите процедуру. Избегайте чрезмерного усилия – перетяжка приведёт к тугому вращению руля и ускоренному износу зубчатого зацепления. После регулировки прокрутите руль от упора до упора 2–3 раза, чтобы равномерно распределить смазку.

Если после подтяжки люфт не исчез, проблема может быть в износе зубчатой пары или подшипников. В этом случае рейку придётся демонтировать для ремонта или замены. Не используйте герметики или фиксаторы резьбы при подтяжке – они затруднят последующую регулировку. После завершения работ установите пыльник на место и зафиксируйте его хомутами.

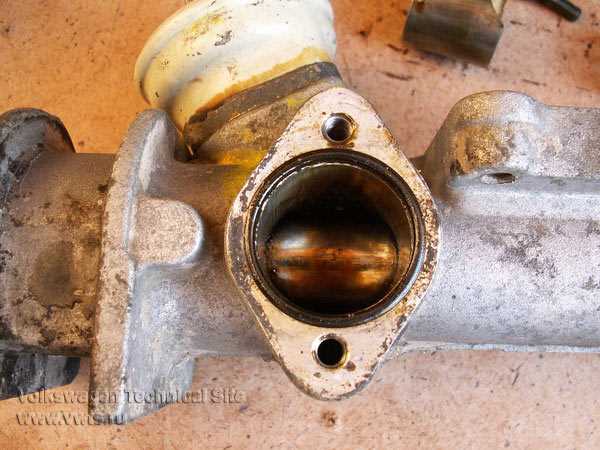

Какие детали рейки нужно проверить на износ перед сборкой

Первым делом осмотрите зубчатый вал рейки. На его поверхности не должно быть задиров, сколов или неравномерного износа зубьев. Особое внимание уделите участкам, контактирующим с приводной шестерней – даже микроскопические выработки приведут к люфту после сборки. Измерьте диаметр вала штангенциркулем: отклонение более 0,05 мм от заводских параметров требует замены.

Проверьте состояние приводной шестерни. Её зубья должны быть симметричными, без смятия или выкрашивания. Нанесите тонкий слой краски на зубья и проверните шестерню в зацеплении с валом – равномерный отпечаток подтвердит правильную геометрию. Если пятно контакта смещено или прерывисто, шестерня подлежит замене.

Оцените износ втулок рейки. Они должны плотно обжимать вал, но не создавать чрезмерного сопротивления при перемещении. Проверьте внутренний диаметр втулок: допустимый зазор между валом и втулкой – не более 0,15 мм. При превышении этого значения втулки меняются комплектом, даже если одна из них выглядит исправной.

Изучите состояние уплотнительных колец и сальников. Резиновые элементы не должны иметь трещин, разрывов или остаточной деформации. Особенно критичны сальники вала и поршня гидроусилителя – их износ приведёт к утечке жидкости и падению давления. Проверьте эластичность материала: при сжатии пальцами резина должна быстро восстанавливать форму.

Осмотрите корпус рейки на предмет трещин и коррозии. Даже микротрещины в зоне крепления втулок или гидроцилиндра станут причиной утечек или перекоса вала. Проверьте резьбовые отверстия под болты крепления – сорванная резьба потребует нарезки новой или установки ремонтной вставки.

Проверьте состояние пыльников рулевых тяг. Их разрывы или растрескивание приведут к попаданию абразива внутрь рейки, ускоряя износ зубчатого зацепления. Оцените крепление хомутов: ослабленные фиксаторы допускают смещение пыльников, что нарушает герметичность. Замените пыльники при малейших признаках повреждений.

Измерьте люфт подшипников приводной шестерни. Для этого зафиксируйте вал рейки и покачайте шестерню в радиальном направлении – допустимый зазор не должен превышать 0,03 мм. При большем значении подшипники меняются, так как их износ вызовет биение и неравномерную нагрузку на зубья.

Как собрать рулевую рейку после устранения люфта

Перед сборкой очистите все детали от старой смазки, абразивных частиц и продуктов износа. Используйте безворсовую ветошь и очиститель карбюратора или специализированный состав для металлических поверхностей. Особое внимание уделите зубчатому сектору рейки и приводной шестерне – на них не должно оставаться даже микроскопических загрязнений, иначе люфт вернется в течение 1–2 тысяч километров. Проверьте состояние уплотнительных колец и манжет: если на них есть трещины или деформации, замените их новыми с артикулами, соответствующими модели вашего автомобиля (например, для ВАЗ-2110 – 2110-3401068-01, для Toyota Camry – 44200-06120).

Сборку начинайте с установки подшипников и сальников. Нанесите на рабочие поверхности тонкий слой консистентной смазки (для рулевых реек подходит Литол-24 или специализированная смазка Mobilgrease XHP 222). При запрессовке сальников используйте оправку подходящего диаметра, чтобы избежать перекосов – даже незначительное смещение приведет к течи масла. Порядок установки деталей зависит от конструкции рейки, но общий принцип таков:

• Установите нижний сальник в корпус рейки, затем запрессуйте подшипник.
• Вставьте рейку в корпус, совместив метки на зубчатом секторе и приводной шестерне (если они есть).
• Закрепите прижимную пластину или регулировочную гайку, затянув её с моментом, указанным в мануале (например, для Renault Logan – 25 Н·м).
• Проверьте плавность хода рейки, вращая приводную шестерню рукой – заедания недопустимы.

После сборки заполните систему гидроусилителя (если он есть) свежей жидкостью, соответствующей спецификации производителя (например, Pentosin CHF 11S для большинства европейских авто или Dexron III для японских). Прокачайте систему, вращая руль от упора до упора при работающем двигателе, пока не исчезнут пузырьки воздуха в бачке. Установите рейку на автомобиль, затянув крепёжные болты с моментом 50–70 Н·м (точные значения см. в сервисной документации). Перед выездом проверьте отсутствие стуков при повороте руля и убедитесь, что рулевое колесо возвращается в исходное положение без задержек.

Особенности установки рейки обратно на автомобиль

Перед монтажом рейки очистите посадочные поверхности на подрамнике и кузове от грязи, ржавчины и остатков старого герметика. Используйте металлическую щетку и наждачную бумагу с зернистостью P120 для удаления окислов. Нанесите тонкий слой антикоррозийного состава (например, Мовиль или аналог) на обработанные участки, чтобы предотвратить повторное появление ржавчины.

Проверьте состояние резиновых подушек крепления рейки. Если на них есть трещины или деформации глубиной более 2 мм, замените их новыми. Для автомобилей ВАЗ классического семейства используйте подушки с артикулом 2101-3401070, для переднеприводных моделей – 2108-3401070. Установите подушки на рейку до её фиксации на подрамнике, чтобы избежать перекосов.

При установке рейки на подрамник используйте динамометрический ключ для затяжки крепежных болтов. Моменты затяжки для распространенных моделей:

Затягивайте болты крест-накрест в два этапа: сначала с моментом на 50% от номинального, затем окончательно. Это исключит деформацию корпуса рейки и обеспечит равномерное прилегание подушек.

Подсоедините рулевые тяги к рейке, используя новые гайки с нейлоновой вставкой (артикул для большинства иномарок – ISO 4032-M14x1.5). Затяните их с моментом 45–50 Н·м, затем доверните на 90° для фиксации. Не используйте старые гайки – нейлоновая вставка теряет свои свойства после первого демонтажа.

После установки рейки прокачайте систему гидроусилителя (если он предусмотрен). Для этого залейте свежую жидкость в бачок, поднимите переднюю часть автомобиля на домкратах и медленно вращайте руль от упора до упора 5–7 раз. Следите за уровнем жидкости – он не должен опускаться ниже минимальной отметки. Удалите воздух из системы, ослабив штуцер на рейке (если есть) и прокачав до появления чистой жидкости без пузырьков.

Перед окончательной проверкой работы рулевого управления убедитесь, что углы установки колес соответствуют заводским параметрам. Для большинства автомобилей схождение должно быть в пределах 0°±10′, развал – от -30′ до +30′. Отклонения приведут к неравномерному износу шин и ухудшению управляемости, что сведет на нет все усилия по устранению люфта.

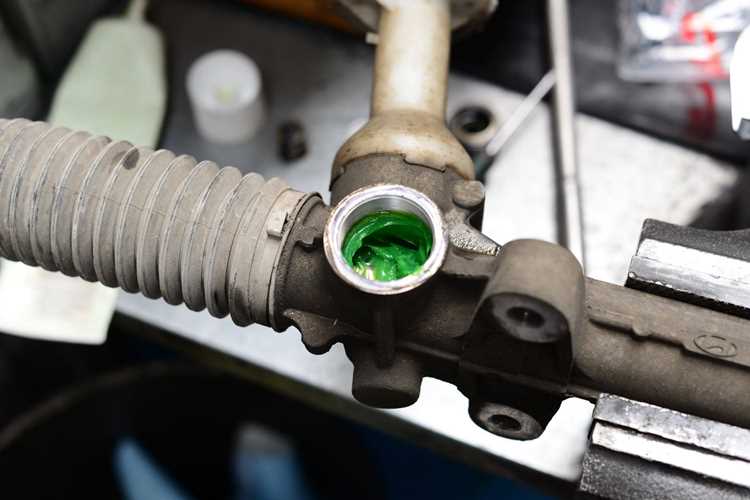

Как проверить результат работы и отрегулировать рулевое управление

После устранения люфта заведите двигатель и установите колеса в прямое положение. Проверните руль влево и вправо на 10–15 градусов, фиксируя усилие на ободе. При правильной регулировке сопротивление должно быть равномерным, без провалов или заклиниваний. Замерьте люфт индикатором часового типа, закрепив его на рулевой колонке и наблюдая за отклонением при легком покачивании руля – допустимое значение не должно превышать 10 градусов (или 15–20 мм по ободу для большинства легковых автомобилей). Если люфт сохраняется, ослабьте контргайку регулировочного винта на рейке и подтяните его на 1/8–1/4 оборота, повторяя проверку после каждого изменения.

На ходу протестируйте автомобиль на ровной дороге при скорости 40–60 км/ч: руль должен возвращаться в нейтральное положение самостоятельно, без рывков или задержек. При выполнении маневров (например, «змейки») обратите внимание на четкость реакции – запаздывание или излишняя легкость поворота указывают на необходимость повторной регулировки. На неровностях не должно возникать стуков или вибраций в рулевом механизме; если они появились, проверьте затяжку крепежных болтов рейки и состояние рулевых наконечников.
