Люфт рулевого наконечника чем грозит

Люфт рулевого наконечника – это зазор между шаровым пальцем и корпусом шарнира, превышающий допустимые 0,1–0,3 мм. При превышении этого значения на 0,5 мм и более управляемость автомобиля ухудшается: рулевое колесо начинает реагировать с задержкой, а на скорости свыше 60 км/ч появляется вибрация и увод в сторону. В 70% случаев причиной становится износ полимерного вкладыша или коррозия металлических элементов, что приводит к увеличению свободного хода пальца до 2–3 мм.

Опасность люфта заключается в риске внезапного разрушения шарнира. При динамических нагрузках (например, на неровностях или при резком маневрировании) изношенный наконечник может вырвать палец из корпуса, что приведет к потере контроля над колесом. Статистика ДТП показывает, что в 12% аварий, связанных с неисправностями рулевого управления, ключевую роль играл именно люфт наконечников. Особенно критично это для переднеприводных автомобилей, где наконечники испытывают дополнительные нагрузки от ведущих колес.

Диагностика проводится двумя способами: визуальным осмотром на подъемнике (ищем трещины на пыльнике, следы смазки снаружи) и проверкой люфта монтировкой. Для этого поднимаем колесо, упираем монтировку между наконечником и поворотным кулаком и покачиваем – если ход превышает 1 мм, деталь требует замены. Важно: проверять нужно оба наконечника, так как износ часто симметричен.

Устранение люфта – только замена детали. Ремонт (например, перепрессовка пальца) неэффективен: ресурс восстановленного наконечника не превышает 5–7 тыс. км. При замене используйте оригинальные запчасти или аналоги с металлокерамическим вкладышем (например, Lemförder, TRW) – они служат на 30–40% дольше стандартных. Обязательно проверяйте углы установки колес после замены: неправильный сход-развал ускорит износ новых наконечников на 50%.

Средний срок службы рулевых наконечников – 60–80 тыс. км, но при агрессивной езде или частых поездках по грунтовкам он сокращается до 30–40 тыс. км. Регулярная проверка (каждые 10 тыс. км) и своевременная замена – единственный способ избежать аварийных ситуаций.

Какие признаки указывают на износ рулевого наконечника

Первый и наиболее очевидный симптом – стук в передней подвеске при проезде неровностей или поворотах руля на малой скорости. Звук возникает из-за увеличенного зазора между шаровым пальцем и корпусом наконечника, который при нагрузке ударяется о стенки посадочного места. Частота стука коррелирует с состоянием дорожного покрытия: на гравийной дороге он слышен отчетливее, чем на асфальте.

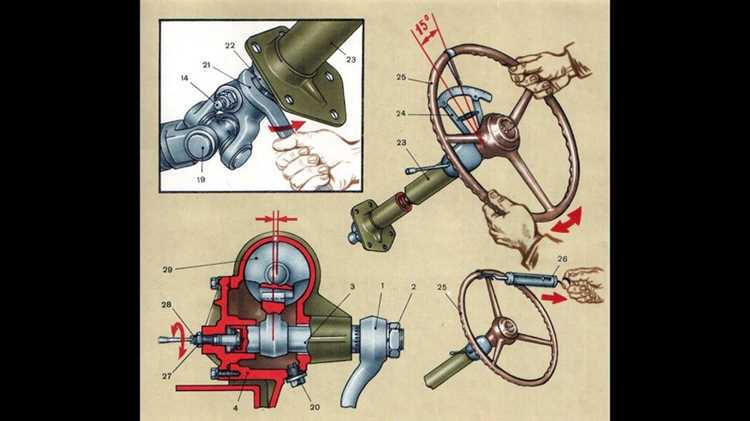

Люфт рулевого колеса, проявляющийся как свободный ход до начала реакции колес на поворот, – второй характерный признак. Нормативный люфт для легковых автомобилей составляет 10–15 градусов (или 30–40 мм по ободу руля). Превышение этих значений на 50% и более указывает на критический износ наконечника или других элементов рулевого управления. Проверку проводят на заглушенном двигателе, покачивая руль влево-вправо с амплитудой 5–10 см.

Неравномерный износ шин по внутренней или внешней кромке протектора сигнализирует о нарушении углов установки колес, часто вызванном износом рулевых наконечников. При этом шины стираются неравномерно уже через 5–7 тысяч километров пробега, а на скорости свыше 80 км/ч автомобиль может уводить в сторону. Диагностику проводят на стенде сход-развала, где отклонение продольного угла наклона шкворня (кастора) более чем на 0,5 градуса от нормы подтверждает проблему.

Вибрация на рулевом колесе при движении по прямой на скорости 60–90 км/ч – косвенный, но важный признак. Она возникает из-за биения колеса, вызванного нарушением геометрии подвески при износе наконечника. Отличить эту вибрацию от дисбаланса колес можно по характеру: при износе наконечника дрожание усиливается на неровностях и ослабевает на ровном покрытии, тогда как дисбаланс проявляется постоянно.

Тугое или неравномерное вращение руля, особенно при маневрировании на парковке, указывает на заклинивание шарового пальца в корпусе наконечника. Это происходит из-за разрушения смазки или коррозии поверхностей трения. В запущенных случаях руль может «закусывать» в одном положении, что создает опасность потери контроля над автомобилем. Проверку проводят, поддомкратив переднее колесо и покачивая его в горизонтальной плоскости – заедание ощущается как сопротивление движению.

Появление трещин на резиновом пыльнике наконечника – ранний признак, требующий немедленного вмешательства. Через поврежденный пыльник внутрь попадают грязь и влага, ускоряя износ шарового соединения в 3–5 раз. Даже микроскопические трещины длиной 2–3 мм приводят к выходу наконечника из строя за 1–2 тысячи километров. Осмотр пыльников проводят каждые 5 тысяч километров, обращая внимание на наличие смазки на поверхности – ее отсутствие говорит о разгерметизации.

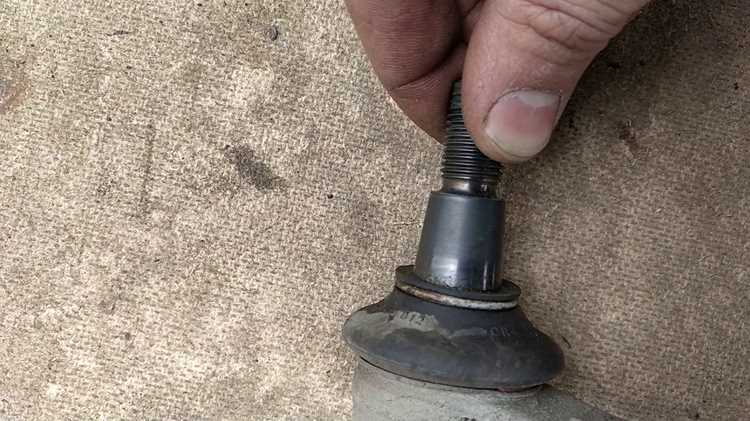

Как самостоятельно проверить люфт в рулевом наконечнике

Проверка люфта рулевого наконечника требует минимального набора инструментов: домкрата, подставок под кузов, монтировки или ломика, а также помощника. Работу проводите на ровной площадке с включенным стояночным тормозом и заблокированными задними колесами. Поднимите переднюю часть автомобиля домкратом, установите подставки под лонжероны или другие прочные элементы кузова и снимите колесо с проверяемой стороны.

Визуальный осмотр начинайте с пыльника рулевого наконечника. Трещины, разрывы или следы смазки на поверхности указывают на износ или повреждение. Проверьте затяжку гайки крепления наконечника к поворотному кулаку – момент затяжки должен соответствовать заводским требованиям (обычно 30–50 Н·м). Ослабленная гайка может имитировать люфт, поэтому предварительно затяните её динамометрическим ключом.

Для проверки люфта зафиксируйте рулевое колесо в прямом положении. Попросите помощника резко покачать руль влево-вправо на 10–15 градусов, наблюдая за шаровым пальцем наконечника. Люфт проявляется в виде зазора между пальцем и корпусом наконечника или стуком при движении. Допустимый люфт – не более 0,15 мм, что соответствует едва заметному смещению пальца при приложении усилия.

Используйте монтировку для проверки осевого люфта. Вставьте её между наконечником и поворотным кулаком, создавая рычаг. Покачайте наконечник вверх-вниз, прикладывая усилие около 20–30 кг. Если палец перемещается относительно корпуса более чем на 0,5 мм, деталь требует замены. Избегайте чрезмерных усилий – это может повредить исправный наконечник.

• Проверка радиального люфта: обхватите рукой корпус наконечника и попытайтесь покачать его перпендикулярно оси пальца. Люфт в этом направлении недопустим – даже минимальное смещение указывает на критический износ.
• Проверка на подъемнике: если есть доступ к подъемнику, поднимите автомобиль и попросите помощника вращать руль, удерживая наконечник рукой. Вибрации или стуки подтвердят наличие люфта.
• Проверка с помощью индикатора часового типа: закрепите индикатор на поворотном кулаке, уперев щуп в корпус наконечника. Покачайте руль – отклонение стрелки более 0,15 мм свидетельствует о люфте.

Обратите внимание на сопутствующие признаки: неравномерный износ шин, увод автомобиля в сторону при прямолинейном движении, стуки при проезде неровностей. Эти симптомы могут указывать на люфт в наконечнике даже при отсутствии видимых зазоров. В таких случаях проверьте также состояние рулевой тяги, рейки и шаровых опор.

Если люфт обнаружен, замените наконечник в сборе с контргайкой. Не пытайтесь регулировать или ремонтировать изношенную деталь – это временная мера, не устраняющая причину неисправности. При замене используйте только оригинальные запчасти или аналоги от проверенных производителей (например, Lemförder, TRW, Moog). После установки обязательно выполните сход-развал.

Повторяйте проверку каждые 10 000 км пробега или при появлении первых признаков неисправности. Регулярный осмотр рулевого управления снижает риск аварийных ситуаций и продлевает срок службы смежных узлов. Запомните: люфт в наконечнике – это не только дискомфорт при вождении, но и прямая угроза безопасности.

Какие инструменты нужны для замены рулевого наконечника

Для демонтажа и установки рулевого наконечника потребуется набор ключей: накидные или рожковые размером 17, 19 и 22 мм – стандартные диаметры гаек на большинстве автомобилей. Обязателен шестигранник на 6 или 8 мм для фиксации штока рулевой тяги при откручивании контргайки. Съемник рулевых наконечников – специализированный инструмент, без которого сложно снять деталь без повреждения резьбы или рычага подвески. Альтернатива – молоток и монтировка, но риск деформации деталей возрастает.

Домкрат и подставки (страховочные опоры) необходимы для безопасного подъема автомобиля и фиксации на весу. Баллонный ключ или головка на 17–21 мм понадобятся для снятия колеса. Динамометрический ключ с диапазоном 30–80 Н·м обеспечит правильную затяжку гаек после установки новой детали – превышение момента приводит к срыву резьбы, недостаточный – к люфту.

WD-40 или аналогичная проникающая смазка облегчит откручивание закисших соединений. Металлическая щетка очистит резьбу от грязи и ржавчины перед сборкой. Штангенциркуль или линейка помогут выставить схождение колес после замены: измерьте расстояние между краями ободов спереди и сзади на одной оси, разница не должна превышать 1–2 мм. Для некоторых моделей потребуется специальный ключ для регулировки схождения, например, шестигранник на 5 мм.

Рабочие перчатки защитят руки от острых кромок и грязи, а защитные очки – от попадания металлической стружки при ударах молотком. Если наконечник прикипел к поворотному кулаку, пригодится газовая горелка или строительный фен для локального нагрева – прогревайте деталь равномерно, избегая перегрева пыльника. Запасные шплинты или новые гайки с нейлоновой вставкой (если предусмотрены конструкцией) исключат повторное использование изношенного крепежа.

Пошаговая инструкция по замене рулевого наконечника

Подготовьте инструменты: динамометрический ключ (момент затяжки 30–50 Н·м для большинства моделей), съемник рулевых наконечников, набор головок (17–19 мм для гаек, 12–14 мм для контргайки), домкрат, противооткатные упоры, молоток, монтировка. Проверьте артикул нового наконечника по VIN-коду автомобиля – допустимое отклонение длины резьбовой части не более ±2 мм от оригинала. Работайте на ровной площадке с твердым покрытием, зафиксируйте колеса упором с противоположной стороны.

Поддомкратьте автомобиль, снимите колесо. Очистите резьбовые соединения наконечника и контргайки металлической щеткой, обработайте проникающей смазкой (WD-40, LIQUI MOLY LM-40) – выдержите 10–15 минут. Отверните контргайку на 2–3 оборота, не снимая полностью. Поверните руль до упора в сторону, противоположную заменяемому наконечнику, чтобы облегчить доступ к шарниру. Установите съемник на палец наконечника, затягивайте винт до выхода пальца из конуса поворотного кулака – избегайте ударов молотком по резьбе.

Вкрутите новый наконечник в рулевую тягу на количество оборотов, равное снятому (используйте метки на резьбе или замерьте длину выступающей части). Затяните контргайку моментом 50–60 Н·м. Установите палец в конус поворотного кулака, затяните гайку моментом 30–50 Н·м (уточните по сервисной документации). Смажьте резьбу графитовой смазкой перед сборкой. После установки колеса опустите автомобиль, проверьте люфт рулевого управления – допустимое смещение не более 0,15 мм. Обязательно выполните регулировку углов установки колес в течение 50 км пробега.

Какие ошибки чаще всего допускают при ремонте рулевого наконечника

Первая распространённая ошибка – замена наконечника без проверки состояния сопряжённых деталей. Рулевая тяга, шаровая опора и ступичный подшипник часто изнашиваются одновременно с наконечником, но их игнорирование приводит к повторному люфту уже через 5–10 тысяч километров. Особенно критично это для автомобилей с пробегом свыше 80 000 км, где износ деталей рулевого управления носит комплексный характер. Перед установкой нового наконечника обязательно проверяйте зазоры в шаровой опоре и состояние пыльников рулевых тяг.

Неправильная затяжка гайки шарового пальца – вторая типичная ошибка, способная свести на нет весь ремонт. Момент затяжки для большинства легковых автомобилей составляет 30–50 Н·м, но многие механики либо перетягивают гайку (что приводит к деформации пальца и ускоренному износу), либо недотягивают её (что вызывает люфт уже на этапе обкатки). Используйте динамометрический ключ и сверяйтесь с заводскими спецификациями для конкретной модели. После затяжки обязательно проверьте подвижность пальца – он должен вращаться с лёгким усилием, без заеданий.

Игнорирование необходимости регулировки схождения после замены наконечника – третья критическая ошибка. Даже минимальное смещение рулевой тяги при демонтаже старого наконечника нарушает углы установки колёс, что приводит к неравномерному износу шин (особенно на передней оси) и ухудшению управляемости. На автомобилях с зависимой подвеской отклонение схождения на 1 мм увеличивает износ протектора на 10–15% за 10 000 км. После ремонта всегда выполняйте компьютерную диагностику развала-схождения, даже если визуально колёса кажутся ровными.

Использование некачественных запчастей или аналогов без проверки сертификатов – четвёртая ошибка, которая оборачивается быстрым выходом из строя нового наконечника. Дешёвые подделки под известные бренды (например, Lemforder, TRW, Moog) часто имеют заниженную твёрдость металла шарового пальца или некачественную смазку, что сокращает ресурс детали до 3–5 тысяч километров. Покупайте запчасти только у официальных дилеров или проверенных поставщиков, требуйте сертификаты соответствия и обращайте внимание на маркировку производителя на корпусе наконечника.

Когда лучше обратиться в автосервис вместо самостоятельного ремонта

Самостоятельная замена рулевого наконечника оправдана только при наличии опыта, инструмента и условий: гидравлического домкрата с подставками, динамометрического ключа (момент затяжки гайки шарового пальца – 50–70 Н·м), съемника для наконечников и стенда для проверки углов установки колес. Если хотя бы один из пунктов отсутствует, риск ошибок возрастает: перетяжка резьбы, некорректная регулировка схождения или повреждение пыльника приводят к ускоренному износу деталей и повторному ремонту через 5–10 тыс. км. В сервисе используют профессиональное оборудование, например, лазерные стенды для развала-схождения с точностью до 0,05°, что критично для автомобилей с многорычажной подвеской или адаптивным рулевым управлением.

Обратитесь к специалистам, если:

• наконечник закис в поворотном кулаке – попытки выбить его молотком часто заканчиваются деформацией кулака или повреждением ступичного подшипника;
• автомобиль оснащен электронными системами стабилизации (ESP, VSC) – после замены наконечника требуется перекалибровка датчиков угла поворота руля, иначе система будет работать некорректно;
• люфт обнаружен на автомобиле с пневмоподвеской или активным рулевым управлением – самостоятельный ремонт может нарушить работу адаптивных амортизаторов или электромеханического усилителя;
• пробег превышает 80 тыс. км – износ сопряженных деталей (рулевой рейки, тяг, сайлентблоков) требует комплексной диагностики, иначе новая деталь выйдет из строя через 3–6 месяцев.

Стоимость работ в сервисе (1,5–3 тыс. рублей за замену одного наконечника) окупается гарантией на выполненные работы и отсутствием риска повреждения смежных узлов.
