Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 – ключевой элемент системы управления двигателем, напрямую влияющий на точность формирования топливовоздушной смеси. Его основная задача – передавать в электронный блок управления (ЭБУ) данные о текущем угле открытия заслонки с точностью до 0,5%. При неисправности этого датчика двигатель теряет динамику, расход топлива увеличивается на 10–15%, а на холостом ходу обороты начинают «плавать» в диапазоне 500–1200 об/мин.
В конструкции ВАЗ 2110 используется потенциометрический ДПДЗ с тремя контактами: питание (+5 В), масса и сигнальный выход. При повороте заслонки сопротивление датчика меняется линейно, что позволяет ЭБУ корректировать подачу топлива в режиме реального времени. Критическое отклонение сигнала от нормы (0,5–4,5 В) приводит к переходу системы в аварийный режим, где расчет смеси ведется по усредненным параметрам.
Типичные признаки неисправности ДПДЗ на ВАЗ 2110: рывки при разгоне, провалы на переходных режимах, ошибки P0120–P0123 в памяти ЭБУ. Для диагностики достаточно мультиметра – при закрытой заслонке напряжение на сигнальном проводе должно быть 0,3–0,7 В, при полностью открытой – 4,0–4,8 В. Замена датчика требуется, если отклонение превышает 0,2 В или наблюдаются скачки показаний.
При установке нового ДПДЗ на ВАЗ 2110 важно соблюдать момент затяжки крепежных винтов (2–3 Н·м) и не допускать перекоса корпуса. После замены обязательна адаптация датчика через диагностический сканер или сброс клеммы АКБ на 10 минут. Игнорирование этой процедуры может привести к нестабильной работе двигателя в течение первых 50–100 км пробега.
Как датчик дроссельной заслонки влияет на расход топлива
Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 напрямую корректирует подачу топливной смеси, регулируя соотношение воздуха и бензина в цилиндрах. При неисправности или сбое в его работе ЭБУ получает искажённые данные о степени открытия заслонки, что приводит к некорректному расчёту времени впрыска. Например, если датчик завышает угол открытия на 10–15%, блок управления увеличивает подачу топлива на 8–12%, что сразу отражается на расходе – при городском режиме перерасход может достигать 1,5–2 литров на 100 км.
Симптомы неверных показаний ДПДЗ проявляются в виде «плавающих» оборотов холостого хода и рывков при разгоне. В таких случаях ЭБУ переходит в аварийный режим, искусственно обогащая смесь для стабилизации работы двигателя. На практике это означает увеличение расхода на 20–30% без видимых причин. Особенно критично это для режимов частичной нагрузки, где оптимальное соотношение воздух-топливо наиболее важно.
Типичная неисправность ДПДЗ – износ резистивного слоя потенциометра, что приводит к скачкам напряжения на выходе. При напряжении ниже 0,5 В на холостом ходу ЭБУ воспринимает это как почти закрытую заслонку и сокращает подачу топлива, но при резком нажатии на педаль датчик может «зависнуть» на значении 4,5 В, вызывая переобогащение смеси. Для диагностики достаточно мультиметра: при плавном открытии заслонки напряжение должно расти линейно от 0,5 до 4,8 В без провалов.
Загрязнение дроссельного узла также искажает работу датчика. Нагар на заслонке изменяет её фактическое положение относительно сигнала ДПДЗ, что приводит к рассогласованию данных. Например, при физическом открытии заслонки на 30% датчик может показывать 40%, вынуждая ЭБУ подавать больше топлива. Регулярная чистка дросселя каждые 20–30 тыс. км снижает вероятность таких ошибок и стабилизирует расход в пределах паспортных значений (7,5–8,5 л/100 км для ВАЗ 2110 с 8-клапанным двигателем).
Калибровка ДПДЗ после замены или чистки обязательна. На большинстве блоков управления ВАЗ 2110 процедура выполняется через диагностический разъём с помощью сканера или вручную: при включённом зажигании и отключённом двигателе нужно выставить заслонку в закрытое положение и сбросить адаптацию ЭБУ. Без калибровки расход может вырасти на 0,7–1 л/100 км из-за несоответствия реального и расчётного положения заслонки.
Выбор качественного ДПДЗ критичен для экономии топлива. Оригинальные датчики (артикул 2112-1148200) или аналоги от «Автоэлектроника» и «Пекар» обеспечивают стабильные показания в диапазоне 0,2–4,8 В с погрешностью не более 1%. Дешёвые подделки часто имеют нелинейную характеристику, что приводит к перерасходу до 15% даже при исправном двигателе. Проверка нового датчика на стенде или осциллографе перед установкой исключает подобные проблемы.
Основные признаки неисправности датчика на ВАЗ 2110
Резкие провалы при разгоне – второй характерный признак. При нажатии на педаль газа двигатель может «задумываться» на 1–2 секунды, после чего резко набирает обороты. Это происходит из-за некорректного сигнала, поступающего от ДПДЗ в ЭБУ, который неверно рассчитывает количество подаваемого топлива. В некоторых случаях провалы сопровождаются «чихами» в выпускной системе.
Увеличение расхода топлива на 10–20% без видимых причин – косвенный, но важный показатель. Неисправный датчик заставляет ЭБУ переходить в аварийный режим, при котором смесь обогащается для компенсации неверных данных. На практике это означает перерасход в 1,5–2 литра на 100 км в городском цикле. Для проверки достаточно сравнить текущий расход с паспортными данными (7,5–8,5 л/100 км для ВАЗ 2110 с 8-клапанным двигателем).
Появление ошибок в бортовом компьютере – прямой сигнал о проблемах с ДПДЗ. Наиболее частые коды неисправностей:
| Код ошибки | Описание | Вероятная причина |
|---|---|---|
| P0120 | Неисправность цепи датчика положения дроссельной заслонки | Обрыв или короткое замыкание в проводке |
| P0122 | Низкий уровень сигнала ДПДЗ | Окисление контактов, неисправность датчика |
| P0123 | Высокий уровень сигнала ДПДЗ | Замыкание на плюс, неисправность датчика |
| P0506 | Обороты холостого хода ниже ожидаемых | Неправильная калибровка ДПДЗ |
Двигатель глохнет при резком сбросе газа. Это происходит из-за того, что ЭБУ не успевает корректно переключиться на режим холостого хода. В норме при отпускании педали газа обороты должны плавно снижаться до 800–900 об/мин. Если мотор глохнет или обороты падают ниже 500 об/мин, ДПДЗ требует проверки.
Заметное ухудшение динамики разгона. Автомобиль становится «вялым», особенно на низких и средних оборотах. Причина – неверный расчет угла открытия дроссельной заслонки, из-за чего ЭБУ ограничивает подачу топлива. На практике это проявляется как увеличение времени разгона с 0 до 100 км/ч на 2–3 секунды по сравнению с исправным состоянием.
Трудности с запуском двигателя, особенно в холодную погоду. Неисправный ДПДЗ может отправлять сигнал о закрытой заслонке, когда она фактически открыта. Это приводит к обеднению смеси, из-за чего двигатель либо не заводится с первого раза, либо глохнет сразу после запуска. В таких случаях помогает только многократное прокручивание стартера.
Для точной диагностики ДПДЗ на ВАЗ 2110 достаточно мультиметра. Проверка проводится в три этапа: замер сопротивления между контактами при закрытой заслонке (должно быть 0,5–1,5 кОм), при полностью открытой (3,5–6,5 кОм) и плавность изменения сопротивления при медленном нажатии на педаль газа. Если значения выходят за пределы или наблюдаются скачки, датчик подлежит замене. Средний ресурс ДПДЗ на ВАЗ 2110 – 50–70 тыс. км, но при агрессивной езде или некачественном топливе он может выйти из строя раньше.
Пошаговая диагностика датчика дроссельной заслонки мультиметром и сканером
Перед началом проверки отключите минусовую клемму аккумулятора и снимите разъем с датчика. На ВАЗ 2110 ДПДЗ расположен на корпусе дроссельного узла – ищите его рядом с регулятором холостого хода. Осмотрите контакты разъема: окисление или повреждение проводов часто становится причиной некорректных показаний. Зачистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.
- Включите зажигание, не запуская двигатель. Напряжение должно быть в пределах 0,35–0,7 В при закрытой заслонке.
- Медленно откройте заслонку рукой – напряжение должно плавно увеличиваться до 4,5–4,8 В при полном открытии.
- Если напряжение не меняется, «залипает» или резко скачет, датчик требует замены.
Для диагностики сканером подойдет ELM327 с программой OpenDiag или «Вася Диагност». Подключите адаптер к диагностическому разъему OBD-II (расположен под рулевой колонкой) и запустите двигатель. В разделе «Параметры» найдите пункт «Положение дроссельной заслонки» (TPS). При закрытой заслонке значение должно быть 0–1%, при полном открытии – 95–100%. Проверьте динамику изменения: при плавном нажатии на педаль газа показания должны увеличиваться без провалов и рывков.
Сравните данные сканера с показаниями мультиметра. Если напряжение на датчике в норме, но сканер фиксирует некорректные значения, проблема может быть в ЭБУ или проводке. Проверьте целостность проводов от датчика до контроллера: обрыв или короткое замыкание на массу часто вызывают ошибки P0120–P0123. При совпадении неисправностей по обоим методам диагностики замените ДПДЗ – на ВАЗ 2110 подходят датчики с артикулами 2112-1148200-01 или 2112-1148200-02.

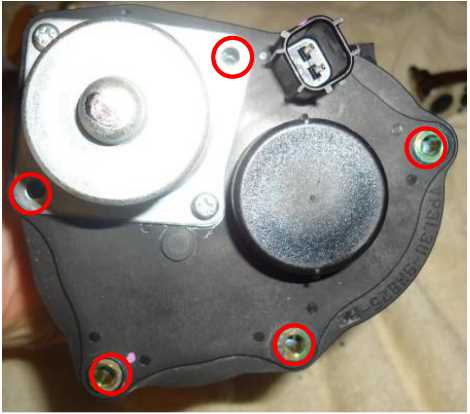

Замена датчика дроссельной заслонки: инструменты и порядок действий
Для замены датчика положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 потребуются: крестовая отвёртка (PH2), ключ на 10 мм, мультиметр для проверки нового датчика, ветошь и очиститель карбюратора. Работа выполняется на холодном двигателе. Перед началом отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки.
Датчик расположен на корпусе дроссельного узла с правой стороны (по ходу движения). Отсоедините колодку жгута проводов, нажав на фиксатор. Крестовой отвёрткой открутите два винта крепления датчика – не потеряйте их, так как они мелкие. Аккуратно снимите датчик, избегая резких движений, чтобы не повредить посадочное место. При наличии загрязнений протрите фланец корпуса дросселя очистителем.
Установите новый ДПДЗ, совместив его с отверстиями под винты. Затяните крепёж с моментом 2–3 Н·м – перетяжка может деформировать корпус датчика. Подключите колодку проводов до щелчка фиксатора. Перед запуском двигателя проверьте сопротивление нового датчика мультиметром: на холостом ходу (заслонка закрыта) оно должно составлять 0,7–1,3 кОм, при полностью открытой заслонке – 2,5–3,5 кОм.
После установки выполните адаптацию датчика. Для этого включите зажигание на 5–10 секунд, не запуская двигатель, затем выключите. Повторите процедуру 2–3 раза – это позволит ЭБУ распознать новый датчик. Запустите двигатель и проверьте отсутствие ошибок по сканеру или по поведению автомобиля: плавный набор оборотов без провалов подтвердит корректность замены.
Настройка и калибровка нового датчика после установки
Подключите диагностический сканер (например, ELM327 или «Сканматик») к разъёму OBD-II. Запустите двигатель и прогрейте его до рабочей температуры (85–95°C). В меню сканера выберите пункт «Калибровка ДПДЗ» или «Обучение дроссельной заслонки». Если сканер не поддерживает автоматическую калибровку, переходите к ручной настройке.
- Включите зажигание, не запуская двигатель.
- Медленно нажмите педаль газа до упора и отпустите её 3–5 раз с интервалом в 2 секунды.
- Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты.
Для проверки корректности калибровки измерьте напряжение на сигнальном проводе ДПДЗ (контакт «В» на разъёме) мультиметром. На холостом ходу оно должно составлять 0,45–0,55 В, при полностью открытой заслонке – 4,5–4,8 В. Если значения выходят за эти пределы, ослабьте крепёжные винты датчика и поверните его корпус, добиваясь требуемых показаний.
После механической подстройки зафиксируйте датчик и повторно проверьте напряжение. Если показания стабильны, выполните тест-драйв: плавно разгоните автомобиль до 3000 об/мин, затем резко отпустите педаль газа. Двигатель должен мгновенно сбросить обороты до холостых без провалов или «плавания». При наличии нестабильности повторите процедуру калибровки.
В случае отсутствия диагностического сканера используйте метод «адаптации по напряжению». Подключите мультиметр к сигнальному проводу ДПДЗ, включите зажигание и вращайте датчик до достижения напряжения 0,5 В на холостом ходу. Затем затяните винты и проверьте работу двигателя. Этот способ менее точен, но допустим при отсутствии оборудования.
Завершающим этапом является сброс ошибок ЭБУ. Отключите клемму аккумулятора на 30 секунд или воспользуйтесь сканером для очистки памяти контроллера. После этого двигатель должен работать ровно, без рывков при переключении передач и резких изменениях нагрузки. Если симптомы неисправности сохраняются, проверьте целостность проводки и разъёмов ДПДЗ.
Взаимосвязь датчика дроссельной заслонки с другими системами двигателя ВАЗ 2110
Датчик положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 – не изолированный элемент, а ключевой узел, интегрированный в систему управления двигателем (ЭСУД). Его сигнал напрямую влияет на расчет топливоподачи контроллером Январь-5.1 или Bosch M1.5.4. При открытии заслонки на 10% блок управления увеличивает время впрыска на 15–20%, корректируя состав смеси. Ошибка P0122 (низкий уровень сигнала) приводит к переходу в аварийный режим с фиксированным углом опережения зажигания 10° и оборотами 1500 об/мин.
Синхронизация с датчиком массового расхода воздуха (ДМРВ) критична для точного дозирования топлива. ДПДЗ передает данные о положении заслонки, а ДМРВ – о расходе воздуха. При неисправности ДПДЗ контроллер игнорирует показания ДМРВ, переключаясь на резервный алгоритм расчета по оборотам и нагрузке. Это увеличивает расход топлива на 8–12% и снижает динамику разгона до 20%. Для диагностики используйте мультиметр: сопротивление между контактами 1 и 2 должно меняться плавно от 0,5 до 4,5 кОм при повороте заслонки.
Взаимодействие с системой зажигания реализовано через коррекцию угла опережения. При резком открытии заслонки (более 70% за 0,2 с) ЭБУ уменьшает угол на 3–5° для предотвращения детонации. Если ДПДЗ выдает нестабильный сигнал, зажигание срабатывает с задержкой, что проявляется в «провалах» при ускорении. Проверьте осциллографом форму сигнала: при плавном нажатии на педаль график должен быть линейным, без скачков.
Датчик связан с регулятором холостого хода (РХХ) через обратную связь. При закрытой заслонке (0% открытия) ЭБУ активирует РХХ, поддерживая обороты в диапазоне 800–900 об/мин. Если ДПДЗ завышает показания (например, из-за загрязнения контактов), РХХ компенсирует это, открывая байпасный канал. Однако при ошибке P0123 (высокий уровень сигнала) РХХ перестает корректировать обороты, что приводит к их «плаванью». Очистите контакты ДПДЗ спиртом и проверьте зазор между заслонкой и корпусом – он не должен превышать 0,05 мм.
Влияние на систему рециркуляции отработавших газов (EGR) проявляется при частичных нагрузках. При открытии заслонки на 20–60% ЭБУ активирует клапан EGR, снижая токсичность выхлопа. Неисправный ДПДЗ может вызвать преждевременное открытие клапана, что приведет к потере мощности и нестабильной работе на холостом ходу. Для проверки отключите разъем ДПДЗ и заведите двигатель: если обороты стабилизируются, замените датчик.
Связь с адсорбером системы улавливания паров бензина (EVAP) опосредована через режим продувки. При открытии заслонки более 30% и оборотах выше 1500 об/мин ЭБУ открывает клапан продувки адсорбера. Если ДПДЗ передает неверные данные, продувка может происходить на холостом ходу, вызывая рывки и повышенный расход топлива. Проверьте герметичность системы EVAP с помощью дымогенератора: утечки в шлангах имитируют неисправность ДПДЗ.
Датчик участвует в работе системы диагностики пропусков зажигания. При резком изменении сигнала ДПДЗ (например, при обрыве цепи) ЭБУ фиксирует ошибку P0300 и снижает чувствительность к пропускам, чтобы избежать ложных срабатываний. Это маскирует реальные неисправности катушек зажигания или свечей. Для точной диагностики отключите ДПДЗ и проверьте наличие пропусков сканером – если ошибка исчезнет, замените датчик.
Корректировка работы генератора также зависит от ДПДЗ. При открытии заслонки более 80% ЭБУ увеличивает напряжение возбуждения генератора на 0,3–0,5 В для компенсации нагрузки от электропотребителей. Неисправный датчик может вызвать просадку напряжения до 12,5 В под нагрузкой, что приводит к разряду аккумулятора. Проверьте напряжение на клеммах АКБ при включенном ближнем свете и оборотах 2000 об/мин – оно должно быть не ниже 13,8 В.
