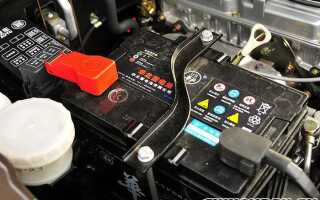

Цветовая маркировка клемм аккумулятора – не просто условность, а стандарт, закреплённый в ГОСТ Р 53165-2008 и международных нормативах. В большинстве случаев положительная клемма (+) окрашена в красный цвет, а отрицательная (−) – в чёрный. Однако из этого правила есть исключения, особенно у азиатских и европейских производителей. Например, в японских автомобилях Toyota и Nissan минусовая клемма может быть синей или зелёной, а у некоторых моделей BMW – серой.
Если цвет клемм стёрт или не соответствует стандарту, ориентируйтесь на дополнительные признаки. На корпусе аккумулятора рядом с клеммами часто нанесены символы «+» и «−», а также рельефные обозначения. У большинства батарей плюсовая клемма толще минусовой – это связано с требованиями безопасности и распределением тока. Диаметр плюсового контакта обычно составляет 19,5 мм, а минусового – 17,9 мм.
При подключении аккумулятора соблюдайте последовательность: сначала присоединяйте плюсовую клемму, затем минусовую. Обратный порядок может вызвать короткое замыкание при случайном касании инструментом кузова. Если перепутать полярность, последствия будут критическими: выход из строя генератора, блока управления двигателем или даже возгорание проводки. В современных автомобилях с CAN-шиной ошибка подключения может заблокировать электронные системы.
В большинстве современных автомобилей клемма «плюс» окрашена в красный цвет, а «минус» – в черный. Этот стандарт закреплен в международных нормативах, включая ISO 6722 и DIN 72311, чтобы исключить ошибки при подключении. Однако в некоторых азиатских моделях, особенно японских и корейских, встречаются вариации: плюсовая клемма может быть обозначена оранжевым или коричневым цветом, а минусовая – синим или серым.
Американские производители, такие как Ford и GM, традиционно придерживаются красного и черного, но в старых моделях (до 1990-х годов) иногда использовали зеленый для «минуса». Европейские бренды, включая Volkswagen и BMW, строго следуют красному и черному, но в коммерческом транспорте (например, грузовиках MAN) минусовая клемма может быть белой или неокрашенной – металлической.
В мотоциклах и спецтехнике цветовая маркировка менее унифицирована. Например, в мотоциклах Honda плюс часто обозначается желтым, а минус – черным или зеленым. В сельхозтехнике (тракторы John Deere) встречаются клеммы с синим «плюсом» и черным «минусом». Такие отклонения обусловлены спецификой производства и отсутствием жестких стандартов для этих категорий техники.
При отсутствии цветовой маркировки или ее износе ориентируйтесь на маркировку на корпусе аккумулятора: символы «+» и «–» выштампованы или нанесены краской рядом с клеммами. Дополнительно плюсовая клемма обычно толще минусовой – это конструктивная особенность для снижения сопротивления тока. В сомнительных случаях используйте мультиметр: при включенном зажигании напряжение между плюсом и массой должно составлять 12–14 В.
В гибридных и электромобилях цветовая схема может отличаться из-за высоковольтных систем. Например, в Toyota Prius высоковольтная плюсовая клемма оранжевая, а минусовая – синяя, что соответствует стандарту LV 215-1. Низковольтные клеммы (12 В) в таких автомобилях сохраняют традиционные красный и черный цвета. Игнорирование этих различий при подключении может привести к короткому замыканию или повреждению электроники.
При замене аккумулятора или клемм всегда проверяйте соответствие цветов оригинальной маркировке. Использование нестандартных цветов (например, красный для минуса) создает риск ошибок при последующем обслуживании. Если клеммы окислены или краска стерлась, восстановите маркировку с помощью термоусадочных трубок или изоленты соответствующих цветов. Для профессионального ремонта применяйте клеммы с заводской цветовой кодировкой, например, от производителей Hella или Tyco.
В экстренных ситуациях, когда цветовая маркировка отсутствует, запомните правило: плюсовая клемма всегда подключается первой, а отключается последней. Это минимизирует риск короткого замыкания при случайном касании инструментом кузова автомобиля. Для дополнительной безопасности используйте диэлектрические перчатки и изолированные ключи при работе с аккумулятором.
Как отличить плюсовую клемму от минусовой по маркировке
На большинстве аккумуляторов плюсовая клемма обозначается символом «+» или буквами «POS» (от англ. *positive*), а минусовая – «−» или «NEG» (от англ. *negative*). Маркировка наносится непосредственно на корпус рядом с клеммой, реже – на пластиковую крышку. У европейских и азиатских производителей символы часто выделяются рельефом или контрастным цветом: красным для плюса, синим или чёрным для минуса. На американских батареях встречается обозначение «P» (плюс) и «N» (минус), иногда без дополнительных символов. Если маркировка стёрта или нечитаема, проверьте наличие заводских наклеек или гравировки на металлической части клеммы – они сохраняются дольше.
При отсутствии явных обозначений обратите внимание на размер клемм: в большинстве случаев плюсовая толще минусовой (стандартные диаметры – 19,5 мм для плюса и 17,9 мм для минуса у европейских АКБ). На японских аккумуляторах разница может быть минимальной, но плюсовая клемма всегда шире. У грузовых батарей маркировка дублируется на торцевых сторонах: плюс часто помечен красным выступом или углублением. Если сомнения остаются, используйте мультиметр в режиме измерения напряжения – при правильном подключении прибор покажет положительное значение.
Что делать, если цвет клемм стёрся или не виден
Используйте мультиметр для точного определения полярности. Переведите прибор в режим измерения постоянного напряжения (DCV) на предел 20 В. Подключите чёрный щуп к одной клемме, красный – к другой. Если на дисплее отображается положительное значение (например, 12,6 В), красный щуп находится на плюсовой клемме. Отрицательное значение указывает на обратное подключение.
Обратите внимание на размер клемм. В большинстве автомобилей плюсовая клемма толще минусовой – стандартный диаметр «+» составляет 19,5 мм, а «−» – 17,9 мм. Измерьте диаметр штангенциркулем или сравните визуально. Исключение – некоторые азиатские модели, где размеры могут совпадать.
- Проверьте расположение клемм: в 90% легковых автомобилей плюс находится справа (если смотреть на аккумулятор со стороны клемм), минус – слева. Это не универсальное правило, но помогает в большинстве случаев.
- Осмотрите провода: плюсовой кабель обычно толще и имеет красную изоляцию, минусовой – тоньше и чёрный. Если провода не перепутаны, ориентируйтесь на них.
- Найдите массу: минусовая клемма часто соединена с кузовом автомобиля коротким проводом или болтом. Плюсовая клемма всегда изолирована от корпуса.
При отсутствии инструментов используйте подручные средства. Разрежьте сырой картофель пополам и воткните в него оголённые концы проводов от клемм на расстоянии 1–2 см. Вокруг плюсового провода появится зелёное пятно из-за окисления. Метод работает только с кислотными аккумуляторами и требует чистых контактов.
Если аккумулятор снят с автомобиля, проверьте его конструкцию. На большинстве батарей плюсовая клемма имеет выступающий бортик или утолщение у основания. Минусовая клемма, как правило, гладкая и ровная. Также обратите внимание на защитные колпачки: красный чаще закрывает «+», синий или чёрный – «−».
В крайнем случае используйте аккумуляторную кислоту. Капните немного электролита на чистую поверхность рядом с клеммами. Вокруг плюсовой клеммы жидкость начнёт пузыриться из-за выделения водорода. Метод опасен – работайте в перчатках и защитных очках, избегайте контакта с кожей.
Зафиксируйте результат. После определения полярности пометьте клеммы маркером, изолентой или термоусадочной трубкой. Для плюса используйте красный цвет, для минуса – чёрный или синий. Это исключит ошибки при последующем подключении и обслуживании.
Почему важно правильно подключать клеммы аккумулятора
Переполюсовка аккумулятора снижает его ресурс на 30–50%. Внутренние пластины подвергаются сульфатации, емкость падает, а срок службы сокращается с 5–7 лет до 1–2 лет. Особенно критично это для кальциевых аккумуляторов, которые не переносят глубоких разрядов и переполюсовки.
Современные автомобили оснащены чувствительной электроникой, которая не терпит скачков напряжения. Ошибка при подключении клемм может сжечь блок ABS, систему стабилизации или мультимедийный комплекс. Восстановление таких узлов требует не только замены деталей, но и перепрошивки ПО, что увеличивает время ремонта до нескольких дней.
Перед подключением всегда проверяйте полярность мультиметром: красный щуп к плюсовой клемме, черный – к минусовой. Напряжение должно быть в пределах 12,6–12,8 В. Если показания ниже 12 В, аккумулятор разряжен, и его нужно зарядить перед установкой, чтобы избежать перегрузки бортовой сети.
Какие инструменты помогут определить полярность без ошибок
Мультиметр – основной прибор для точного определения полярности. Переключите его в режим измерения постоянного напряжения (DCV) на диапазон 20 В или выше. Подключите чёрный щуп к предполагаемому минусу, красный – к плюсу. Если на дисплее отображается положительное значение (например, +12,6 В), полярность определена верно. Отрицательное значение указывает на обратное подключение. Модели с функцией автоматического выбора диапазона (например, Fluke 17B) упрощают процесс.
Индикаторная отвёртка с функцией проверки напряжения подходит для быстрой диагностики. Коснитесь жалом клеммы, а пальцем – контакта на торце рукоятки. Светодиод загорится при контакте с плюсом. Важно: отвёртка должна быть рассчитана на напряжение не менее 12 В (например, модель «Neon 12-250 В»). Метод не работает при разряженном аккумуляторе или повреждённой изоляции.
| Инструмент | Точность | Скорость | Ограничения |
|---|---|---|---|
| Мультиметр | Высокая (0,1% погрешность) | Средняя (требует настройки) | Необходим доступ к обеим клеммам |
| Индикаторная отвёртка | Средняя (зависит от модели) | Высокая (1-2 секунды) | Не работает при напряжении ниже 9 В |
| Тестер полярности (LED) | Высокая (визуальная индикация) | Мгновенная | Требует отдельного питания (батарейка) |
Специализированные тестеры полярности с LED-индикацией (например, «Polarity Tester PT-100») исключают ошибки благодаря чёткой цветовой маркировке. Красный светодиод загорается при правильном подключении к плюсу, зелёный – к минусу. Устройства работают даже при напряжении 3 В, что актуально для разряженных аккумуляторов. Некоторые модели оснащены звуковым сигналом для дополнительного контроля.
Для профессионального использования подойдут клещи-измерители с функцией определения полярности (например, UNI-T UT210E). Прибор фиксирует направление тока в цепи, отображая «+» или «–» на дисплее. Преимущество – бесконтактное измерение через изоляцию провода, что снижает риск короткого замыкания. Диапазон измерений от 0,1 до 600 А позволяет использовать клещи для аккумуляторов грузовых автомобилей.
Что означают символы «+» и «−» на аккумуляторе и клеммах
- Положительная клемма («+») подключается к стартеру, генератору и основной электрической сети автомобиля.
- Отрицательная клемма («−») соединяется с массой – кузовом или двигателем, обеспечивая замкнутую цепь.
- В большинстве современных аккумуляторов «+» дополнительно выделяется красным цветом, а «−» – чёрным или синим.
При отсутствии цветовой маркировки или износе обозначений полярность можно определить с помощью мультиметра. Для этого прибор переводится в режим измерения постоянного напряжения (DCV) на диапазон 20 В. Красный щуп подключается к предполагаемой «+» клемме, чёрный – к «−». Если прибор показывает положительное значение (например, 12,6 В), полярность определена верно. Отрицательное значение указывает на обратное подключение.
В промышленных и тяговых аккумуляторах (например, для погрузчиков или ИБП) полярность может обозначаться не только символами, но и буквами: «P» (positive) и «N» (negative). В таких системах часто применяются резьбовые соединения, где «+» имеет правую резьбу, а «−» – левую, что предотвращает случайное перепутывание.
При замене аккумулятора всегда отключайте сначала отрицательную клемму («−»), а затем положительную («+»). Это снижает риск короткого замыкания при случайном касании инструментом кузова. Подключение выполняется в обратном порядке: сначала «+», затем «−». Игнорирование этого правила может привести к искрению, повреждению предохранителей или контроллеров.
В некоторых европейских автомобилях (например, BMW, Mercedes) используется обратная полярность аккумулятора, где «+» расположен справа, а не слева, как в большинстве моделей. Перед установкой новой батареи проверяйте схему подключения в руководстве по эксплуатации или на наклейке под капотом. Ошибка в этом случае приведёт к необратимому повреждению бортовой электроники.
Для временного подключения аккумулятора (например, при «прикуривании») используйте провода с цветовой маркировкой: красный – для «+», чёрный – для «−». Сечение проводов должно быть не менее 16 мм² для бензиновых двигателей и 25 мм² для дизельных. Подсоединяйте провода в строгой последовательности: «+» донора → «+» реципиента → «−» донора → масса реципиента (не к клемме «−»!). Это минимизирует риск взрыва водорода, выделяемого аккумулятором.
