Электромагнитная индукция – явление, открытое Майклом Фарадеем в 1831 году, лежит в основе работы современных электрогенераторов. Суть процесса заключается в возникновении электродвижущей силы (ЭДС) в проводнике при изменении магнитного потока через его контур. Закон Фарадея формулируется как ЭДС = -dΦ/dt, где Φ – магнитный поток, а знак минус отражает правило Ленца, определяющее направление индуцированного тока.
В генераторах переменного тока используется вращающееся магнитное поле, создаваемое ротором, и неподвижные обмотки статора. При частоте вращения ротора 3000 об/мин (для двухполюсных машин) генерируется ток с частотой 50 Гц – стандарт для промышленных сетей. КПД современных синхронных генераторов достигает 98%, что обусловлено минимальными потерями на гистерезис и вихревые токи в сердечниках из электротехнической стали с удельным сопротивлением до 0,5 Ом·мм²/м.
Для повышения эффективности генераторов применяют:
многополюсные конструкции – снижают частоту вращения при сохранении выходной частоты (например, гидрогенераторы с 12–24 полюсами работают при 250–500 об/мин);
системы охлаждения водородом – уменьшают потери на трение и нагрев обмоток (теплопроводность водорода в 7 раз выше, чем у воздуха);
постоянные магниты на основе NdFeB – обеспечивают индукцию до 1,4 Тл при массе в 3 раза меньшей, чем у электромагнитов.
Расчет индуцированной ЭДС в обмотке статора ведется по формуле E = 4,44·f·N·Φ, где f – частота, N – число витков, Φ – максимальный магнитный поток. Для генераторов мощностью 1 МВт типичные значения: N = 100–200 витков, Φ = 0,01–0,02 Вб. При проектировании критически важно соблюдать баланс между сечением проводников (для снижения потерь I²R) и габаритами машины.
Электромагнитная индукция: принцип работы генератора
Генератор преобразует механическую энергию в электрическую за счёт явления электромагнитной индукции, открытого Майклом Фарадеем в 1831 году. В основе лежит закон Фарадея: ЭДС индукции пропорциональна скорости изменения магнитного потока через контур. Для генераторов переменного тока (синхронных) характерна частота 50 Гц (Европа) или 60 Гц (США), что соответствует 3000 или 3600 об/мин для двухполюсных машин. Критическое значение имеет конструкция ротора: в гидрогенераторах применяют явнополюсные роторы с числом пар полюсов до 50, в турбогенераторах – неявнополюсные с 1–2 парами полюсов.
Вращение ротора в магнитном поле статора создаёт переменный магнитный поток, пересекающий обмотки статора. Согласно правилу Ленца, индуцированный ток противодействует изменению потока, что требует постоянного подвода механической мощности. КПД современных генераторов достигает 98–99% при номинальной нагрузке, но падает до 90–95% при частичных режимах из-за потерь на гистерезис (0,5–2% от мощности) и вихревые токи (0,3–1%). Для минимизации потерь сердечники статора и ротора набирают из электротехнической стали толщиной 0,35–0,5 мм с удельным сопротивлением не менее 0,4 мкОм·м.
Обмотки статора выполняют из медного провода с сечением, рассчитанным на плотность тока 3–5 А/мм² для воздушного охлаждения и 6–10 А/мм² для водородного. Изоляция обмоток – класс F (155°C) или H (180°C) на основе слюдяных лент с эпоксидным связующим. Напряжение на выходе генератора зависит от числа витков обмотки: для турбогенераторов мощностью 100–1200 МВт стандартные значения – 10,5; 15,75; 20 или 24 кВ. Регулирование напряжения осуществляется изменением тока возбуждения ротора с помощью тиристорных или транзисторных систем возбуждения.
Синхронизация генератора с сетью требует совпадения частоты, фазы и амплитуды напряжения. Допустимое отклонение частоты – ±0,1 Гц, фазы – ±10 электрических градусов. При нарушении синхронизма возникают ударные токи до 5–7 номинальных, способные повредить обмотки. Для защиты применяют синхронизаторы с точностью фазировки 1–2° и быстродействующие выключатели с временем срабатывания менее 50 мс. В аварийных режимах генераторы выдерживают 1,5-кратную перегрузку по току в течение 2 минут.
Охлаждение генераторов – ключевой фактор надёжности. Воздушное охлаждение эффективно до мощностей 50 МВт, свыше применяют водородное (плотность теплоотвода в 7 раз выше воздуха) или водяное (для статорных обмоток). Давление водорода в корпусе поддерживают на уровне 0,3–0,5 МПа для предотвращения утечек и взрывоопасности. Температурный контроль осуществляют термопарами или термосопротивлениями, установленными в пазах статора и лобовых частях обмоток. Превышение температуры обмоток над охлаждающей средой не должно превышать 80°C для класса F и 100°C для класса H.
Как магнитное поле создаёт электрический ток в проводнике
В генераторах переменного тока используют вращающиеся катушки в постоянном магнитном поле. При частоте вращения 50 Гц и площади катушки 0,01 м² в поле 0,2 Тл амплитуда наведённой ЭДС достигает 6,28 В (ε_max = B·S·ω, где ω = 2πf). Для увеличения выходного напряжения применяют многовитковые обмотки: 100 витков повышают ЭДС до 628 В. Критическое значение имеет материал проводника – медь с удельным сопротивлением 1,68·10⁻⁸ Ом·м минимизирует потери, в то время как сталь (9,8·10⁻⁸ Ом·м) снижает КПД на 15–20%.
| Параметр | Формула | Пример расчёта (B=0,1 Тл, l=0,5 м, v=2 м/с) |
|---|---|---|
| ЭДС в движущемся проводнике | ε = B·l·v·sinα | 0,1 В (α=90°) |
| Магнитный поток | Φ = B·S·cosθ | 5·10⁻⁴ Вб (S=0,005 м², θ=0°) |
| Индуктивность катушки | L = μ₀·N²·S/l | 1,26·10⁻⁵ Гн (N=100, S=0,01 м², l=0,1 м) |
Для стабильной генерации тока в промышленных установках используют электромагниты с регулируемой индукцией до 1,5 Тл. При проектировании учитывают эффект самоиндукции: в катушке с индуктивностью 0,1 Гн при изменении тока со скоростью 100 А/с наводится ЭДС 10 В (ε = -L·dI/dt). Чтобы избежать паразитных вихревых токов, сердечники выполняют из шихтованной стали с толщиной пластин 0,35–0,5 мм. Оптимальная частота вращения ротора в гидрогенераторах – 60–300 об/мин, в турбогенераторах – 1500–3000 об/мин, что обеспечивает баланс между механической прочностью и электрическими характеристиками.

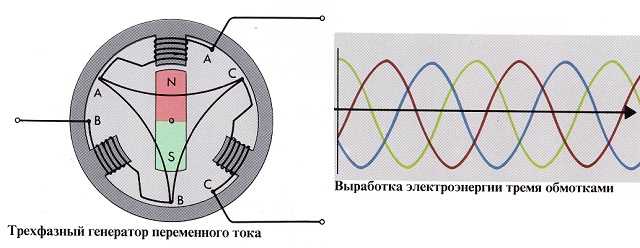

Основные элементы конструкции генератора и их функции
Статор – неподвижная часть генератора, состоящая из сердечника и обмоток. Сердечник изготавливают из электротехнической стали толщиной 0,35–0,5 мм с лаковым покрытием для снижения вихревых токов. Обмотки выполняют из медного провода сечением от 1,5 до 10 мм² в зависимости от мощности. В трехфазных генераторах обмотки смещены на 120°, что обеспечивает равномерное распределение нагрузки. Для защиты от перегрева применяют изоляцию класса F (155°C) или H (180°C).
Ротор – вращающаяся часть, создающая магнитное поле. В синхронных генераторах используют явнополюсные или неявнополюсные роторы. Явнополюсные (с выступающими полюсами) применяют при частоте вращения до 1500 об/мин, неявнополюсные – свыше 1500 об/мин. Обмотка возбуждения питается постоянным током через контактные кольца и щетки. Для снижения потерь ротор балансируют с точностью до 0,5 г·см.
Система возбуждения обеспечивает подачу тока на обмотку ротора. Различают три типа:
- Электромашинная: отдельный генератор постоянного тока (возбудитель) мощностью 0,3–5% от основного. Применяется в крупных генераторах (свыше 100 МВт).
- Статическая: выпрямители на тиристорах или диодах, питаемые от вспомогательной обмотки статора. КПД выше на 2–3% за счет отсутствия механических потерь.
- Бесщеточная: вращающийся выпрямитель на роторе, исключающий контактные кольца. Надежность повышается на 15–20%, но усложняется ремонт.
Подшипниковые узлы воспринимают радиальные и осевые нагрузки. В генераторах мощностью до 1 МВт используют шариковые подшипники с консистентной смазкой (замена каждые 4000 часов). Для агрегатов свыше 1 МВт – роликовые или сегментные подшипники с принудительной циркуляцией масла. Температура подшипников не должна превышать 80°C; контроль осуществляют термопарами или термосопротивлениями.
Корпус и система охлаждения предотвращают перегрев. Корпус изготавливают из чугуна или стали с ребрами для увеличения площади теплоотдачи. Охлаждение бывает:
- Воздушное: вентиляторы на валу ротора (до 5 МВт). Расход воздуха – 3–5 м³/с на 1 кВт потерь.
- Водородное: в генераторах свыше 50 МВт. Водород в 14 раз легче воздуха, теплопроводность выше в 7 раз. Давление – 0,3–0,5 МПа.
- Жидкостное: масло или вода в полых проводниках обмоток. Применяют в гидрогенераторах (мощность свыше 200 МВт).
Токосъемные устройства передают электроэнергию от вращающихся частей. В генераторах с контактными кольцами используют щетки из электрографита (марки ЭГ-14, ЭГ-74) с удельным давлением 150–250 г/см². Износ щеток – 0,1–0,3 мм на 1000 часов работы. В бесщеточных системах применяют вращающиеся трансформаторы или индуктивные токосъемники с КПД 98–99%.
Система регулирования напряжения поддерживает выходные параметры в заданных пределах. Автоматические регуляторы возбуждения (АРВ) реагируют на отклонения напряжения за 0,02–0,05 с. В цифровых АРВ используют микропроцессоры с частотой дискретизации 1–10 кГц. Точность стабилизации напряжения – ±0,5% при изменении нагрузки от 0 до 100%. Для синхронизации с сетью применяют устройства точной синхронизации с погрешностью фазы не более 5°.
Роль вращающегося ротора и неподвижного статора в выработке энергии
В генераторах переменного тока ротор и статор выполняют строго разделённые функции, определяющие эффективность преобразования механической энергии в электрическую. Ротор, вращаемый первичным двигателем (турбиной, двигателем внутреннего сгорания), создаёт переменное магнитное поле. В синхронных генераторах это достигается за счёт обмоток возбуждения, питаемых постоянным током через контактные кольца, или постоянных магнитов в маломощных установках. Статор, оставаясь неподвижным, содержит трёхфазные обмотки, в которых индуцируется ЭДС согласно закону Фарадея: изменение магнитного потока через контур генерирует напряжение. Критическое значение имеет скорость вращения ротора – для стандартной частоты 50 Гц она составляет 3000 об/мин (для одной пары полюсов), что требует точной синхронизации с сетью.
Конструкция ротора напрямую влияет на форму выходного напряжения. В явнополюсных роторах (используемых в гидрогенераторах) магнитное поле распределено неравномерно, что приводит к искажению синусоиды и необходимости компенсации гармоник фильтрами. Неявнополюсные роторы (в турбогенераторах) обеспечивают более чистую форму сигнала за счёт равномерного распределения обмоток по окружности. Статорные обмотки укладываются в пазы сердечника из электротехнической стали с толщиной листов 0,35–0,5 мм для минимизации потерь на вихревые токи. Оптимальный зазор между ротором и статором – 1–5 мм в зависимости от мощности: меньший зазор повышает КПД, но увеличивает риск механического контакта при тепловом расширении.
В асинхронных генераторах ротор выполняется в виде «беличьей клетки» или фазной обмотки, а магнитное поле создаётся статором. Здесь принцип работы основан на скольжении – разнице между синхронной скоростью поля статора и фактической скоростью ротора. Для генерации энергии ротор должен вращаться быстрее синхронной скорости (например, 3050 об/мин при 3000 об/мин поля), что требует внешнего привода. КПД таких систем ниже синхронных (85–90% против 95–98%), но они проще в эксплуатации и не требуют системы возбуждения. Однако для работы в автономном режиме необходимы конденсаторы, компенсирующие реактивную мощность.
Тепловые потери в роторе и статоре – ключевой фактор, ограничивающий мощность генератора. В крупных турбогенераторах (500 МВт и выше) потери на нагрев достигают 1–2% от номинальной мощности, что требует принудительного охлаждения: водородом (плотность 0,07 кг/м³, теплоёмкость в 14 раз выше воздуха) или водой в полых проводниках. Для статора критично равномерное распределение температуры – перепад более 30°C между обмотками и сердечником приводит к деформации изоляции и сокращению срока службы. В роторе тепловые градиенты вызывают дисбаланс, устраняемый динамической балансировкой с точностью до 0,1 г·м.
Материалы ротора и статора подбираются с учётом механических и электромагнитных нагрузок. Роторы турбогенераторов изготавливают из цельнокованой стали с пределом текучести не менее 600 МПа, выдерживающей центробежные силы до 5000 Н/см² при 3000 об/мин. Статорные сердечники набираются из листов холоднокатаной стали с удельными потерями не более 1,3 Вт/кг при индукции 1,5 Тл. Обмотки выполняются из меди с добавками серебра (0,1%) для повышения термостойкости до 250°C. В высокооборотных генераторах (10 000 об/мин и выше) применяют композитные роторы с углепластиковыми бандажами, снижающими массу на 40% при сохранении прочности.
Синхронизация ротора с сетью – обязательное условие для подключения синхронного генератора. Перед включением частота и фаза напряжения генератора должны совпадать с сетевыми параметрами с точностью ±0,1 Гц и ±5 электрических градусов. Для этого используют системы автоматической синхронизации с микропроцессорным управлением, корректирующие скорость первичного двигателя и ток возбуждения. Ошибка синхронизации приводит к броскам тока до 10-кратного номинального значения, что вызывает механические удары в обмотках и сокращает ресурс на 20–30%. В аварийных режимах применяют метод самосинхронизации, когда невозбуждённый генератор разгоняется до скорости, близкой к синхронной, и подключается к сети с последующим подачей возбуждения.
Вибрации ротора – одна из основных причин отказов генераторов. Допустимый уровень вибрации на подшипниках составляет 2,8 мм/с для машин мощностью до 50 МВт и 1,8 мм/с для более мощных агрегатов. Превышение этих значений приводит к усталостному разрушению обмоток и подшипниковых узлов. Для диагностики используют датчики вибрации с частотным диапазоном 10–1000 Гц и анализ спектра: пики на частотах 1x, 2x и 0,5x от оборотной частоты указывают на дисбаланс, расцентровку или ослабление креплений. В высокоскоростных генераторах применяют активные магнитные подшипники, компенсирующие вибрации в реальном времени с точностью до 1 мкм.
Модернизация существующих генераторов часто включает замену ротора или статора для повышения эффективности. Например, замена медных обмоток статора на сверхпроводящие (температура жидкого азота, -196°C) увеличивает плотность тока в 10 раз при снижении потерь на 50%. В роторах синхронных генераторов переход на постоянные магниты из NdFeB (остаточная индукция 1,2–1,4 Тл) позволяет отказаться от системы возбуждения и повысить КПД на 2–3%. Однако такие решения требуют усиленной теплоизоляции и защиты от размагничивания при коротких замыканиях. Для генераторов мощностью до 10 МВт оптимальным остаётся классическая схема с электромагнитным возбуждением, обеспечивающая баланс между стоимостью и надёжностью.

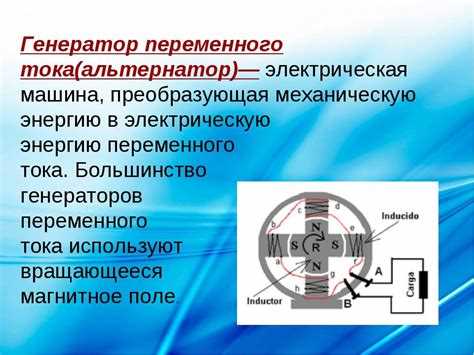

Почему изменение магнитного потока вызывает индукцию: закон Фарадея на практике
Закон Фарадея утверждает, что ЭДС индукции пропорциональна скорости изменения магнитного потока через контур: ε = -dΦ/dt. На практике это означает, что даже минимальное смещение магнита относительно катушки (например, на 1 мм за 0,1 с) при поле в 0,5 Тл и площади витка 10 см² создаст ЭДС около 5 мВ. Для увеличения эффекта используют многовитковые катушки – 100 витков повысят напряжение до 0,5 В при тех же условиях.
Ключевой фактор – не само наличие поля, а его динамика. Вращение ротора генератора с частотой 50 Гц в поле 1 Тл при 200 витках и площади витка 0,02 м² генерирует действующее напряжение ~440 В. Для стабилизации выходных параметров применяют ферромагнитные сердечники, увеличивающие поток в 10–100 раз за счет высокой магнитной проницаемости (μr ≈ 1000 для электротехнической стали).
Направление индуцированного тока определяет правило Ленца: он всегда противодействует изменению потока. Если магнит вдвигать в катушку северным полюсом, ток создаст поле, отталкивающее магнит. Это свойство используют в тормозных системах электропоездов – индуцированные токи в рельсах замедляют состав без механического контакта, рассеивая энергию в виде тепла.
Практическая реализация требует учета паразитных эффектов. Вихревые токи в сердечниках снижают КПД на 5–15%, поэтому их изготавливают из тонких пластин (0,35–0,5 мм) с изоляционным покрытием. Для высокочастотных применений (свыше 1 кГц) используют ферриты с удельным сопротивлением до 106 Ом·м, минимизируя потери.
В бесконтактных зарядных устройствах изменение потока достигается за счет высокочастотного переменного тока (85–300 кГц) в передающей катушке. При зазоре 5 мм и диаметре катушек 50 мм КПД передачи энергии составляет 70–85%. Для повышения эффективности применяют резонансную настройку контуров с добротностью Q ≥ 100.
При проектировании генераторов критичен выбор материалов. Медные обмотки с сечением 2,5 мм² выдерживают токи до 20 А без перегрева, но при плотности тока свыше 6 А/мм² требуется принудительное охлаждение. Постоянные магниты NdFeB (остаточная индукция 1,2–1,4 Тл) позволяют уменьшить габариты генератора на 30–40% по сравнению с ферритовыми аналогами.
