BMW F900R оснащён аккумулятором YTX14-BS (12 В, 12 А·ч) с технологией AGM или YTX14H-BS (для моделей с дополнительным оборудованием). Неправильная зарядка сокращает ресурс батареи на 30–40% или приводит к выходу из строя системы управления зарядом. Перед началом работ отключите зажигание, извлеките ключ и дайте мотоциклу остыть в течение 15 минут – это исключит риск короткого замыкания из-за остаточного напряжения в цепях.
Для зарядки используйте только интеллектуальное зарядное устройство с режимом AGM (например, CTEK MXS 5.0 или OptiMate 4). Стандартные зарядки с фиксированным током 1–2 А не подходят – они не учитывают особенности герметичных батарей и могут вызвать перегрев. Максимальный ток зарядки для F900R – 1,2 А. Превышение этого значения ведёт к деформации пластин и потере ёмкости.
Доступ к аккумулятору осуществляется через правую боковую крышку под седлом. Для её снятия потребуется торкс T25 и ключ на 10 мм. Клеммы подключайте в строгой последовательности: сначала плюс (+), затем минус (–). Обратный порядок при отключении. Не допускайте касания металлических инструментов к раме – это вызовет искру и может повредить электронный блок управления (ЭБУ).
После подключения зарядного устройства выберите режим «AGM 12V» и установите ток 1 А. Время полной зарядки при разряде до 11,8 В – 8–10 часов. Контролируйте напряжение мультиметром: на клеммах должно быть 12,8–13,2 В при отключённом зарядном устройстве. Если напряжение ниже 12,6 В после зарядки – батарея требует замены.
Подготовка мотоцикла и инструментов перед зарядкой
Для доступа к аккумулятору потребуется демонтировать боковой пластик с правой стороны мотоцикла. На F900R он крепится на четырёх винтах Torx T25 и двух защёлках в нижней части. Используйте магнитный держатель или лоток для мелких деталей, чтобы не потерять крепёж. Отсоедините разъём датчика уровня топлива, если он мешает – он расположен рядом с аккумуляторным отсеком и фиксируется защёлкой.
- Зарядное устройство: совместимое с AGM-аккумуляторами (например, CTEK MXS 5.0 или OptiMate 4), с током зарядки 0.8–1.5 А.
- Мультиметр: для проверки напряжения аккумулятора до и после зарядки (должно быть 12.6–12.8 В в состоянии покоя).
- Ключи: накидной на 10 мм для клемм аккумулятора, Torx T25 для пластика.
- Защитные перчатки: нитриловые или латексные, чтобы избежать контакта с кислотой.
- Щётка с металлической щетиной: для очистки клемм от окислов.
- Диэлектрическая смазка: наносится на клеммы после зарядки для предотвращения коррозии.
Проверьте состояние аккумулятора визуально: трещины на корпусе, вздутие или подтёки электролита – признаки неисправности, при которых зарядка не рекомендуется. Очистите клеммы от окислов и грязи щёткой, затем протрите их безворсовой салфеткой, смоченной в растворе пищевой соды (1 столовая ложка на 200 мл воды). Избегайте попадания раствора внутрь аккумулятора – это может нарушить его работу.
Отсоедините клеммы в строгой последовательности: сначала минусовую (чёрный провод), затем плюсовую (красный). Это исключит риск короткого замыкания при случайном касании инструментом рамы мотоцикла. Если клеммы прикипели, используйте специальный съёмник или осторожно покачайте их из стороны в сторону, не прилагая чрезмерных усилий – пластиковый корпус аккумулятора хрупкий.
Перед подключением зарядного устройства убедитесь, что оно отключено от сети. Подсоедините зажимы к клеммам аккумулятора: красный к плюсу, чёрный к минусу. На F900R плюсовая клемма маркирована символом «+» и закрыта защитным колпачком – не снимайте его до подключения. После фиксации зажимов включите зарядное устройство в сеть и выберите режим «AGM» или «12V Maintenance», если таковой предусмотрен.
Определение типа аккумулятора и выбор подходящего зарядного устройства
На BMW F900R устанавливаются аккумуляторы двух типов: стандартные свинцово-кислотные (AGM или гелевые) и литий-железо-фосфатные (LiFePO4). Чтобы определить тип, проверьте маркировку на корпусе батареи или техническую документацию мотоцикла. AGM-аккумуляторы имеют обозначения «AGM» или «VRLA», гелевые – «GEL», а LiFePO4 – «LiFePO4» или «LFP». Емкость штатного аккумулятора составляет 12 В, 8–12 А·ч для свинцовых и 4–6 А·ч для литиевых. Неправильный выбор зарядного устройства может привести к выходу батареи из строя или возгоранию.
Для зарядки AGM или гелевых аккумуляторов используйте устройства с режимом «AGM» и напряжением 14,4–14,8 В. Подходящие модели: CTEK MXS 5.0, OptiMate 4, Noco Genius G7200. Литиевые батареи требуют зарядных устройств с профилем «LiFePO4» и напряжением 14,6 В (например, CTEK LITHIUM XS, OptiMate Lithium). Избегайте дешевых универсальных зарядок – они не обеспечивают корректный алгоритм зарядки и могут повредить аккумулятор. Проверяйте наличие защиты от перезаряда, короткого замыкания и обратной полярности.
- Для AGM/гелевых батарей: ток зарядки – 10–20% от емкости (0,8–2,4 А для 12 А·ч).
- Для LiFePO4: ток – 30–50% от емкости (1,2–3 А для 6 А·ч).
- Не используйте зарядные устройства с функцией «быстрой зарядки» – это сокращает срок службы аккумулятора.
- Перед подключением убедитесь, что напряжение на клеммах не ниже 12,0 В (для свинцовых) или 13,0 В (для литиевых).
Отключение аккумулятора от бортовой сети BMW F900R
Перед началом работ убедитесь, что мотоцикл заглушен, ключ зажигания вынут, а руль зафиксирован в прямом положении. Аккумулятор на F900R расположен под седлом – для доступа снимите его, открутив два болта Torx T25 на задней части и один болт T30 спереди. Отсоедините разъём датчика уровня топлива, если он мешает, потянув фиксатор вверх.
Всегда отключайте минусовую клемму первой – это предотвращает короткое замыкание при случайном касании инструментом кузова. Клемма крепится гайкой на 10 мм; используйте накидной ключ или головку с удлинителем, чтобы избежать срыва граней. После ослабления гайки сдвиньте клемму вверх по шпильке и зафиксируйте её в стороне, чтобы исключить контакт с массой.
Плюсовая клемма защищена резиновым колпачком – снимите его, затем открутите гайку на 10 мм аналогичным способом. На F900R плюсовой провод часто имеет дополнительный предохранитель на 30 А в отдельном держателе рядом с аккумулятором – извлеките его перед отсоединением клеммы, чтобы не повредить контакты. Проверьте состояние проводов: окисление или трещины на изоляции требуют замены перед повторной установкой.
После отключения оберните клеммы ветошью или изолентой, чтобы избежать случайного замыкания при транспортировке аккумулятора. Если мотоцикл будет стоять без батареи дольше суток, сбросьте настройки бортового компьютера, удерживая кнопку MODE на приборной панели в течение 10 секунд – это предотвратит ошибки по CAN-шине при последующем запуске.

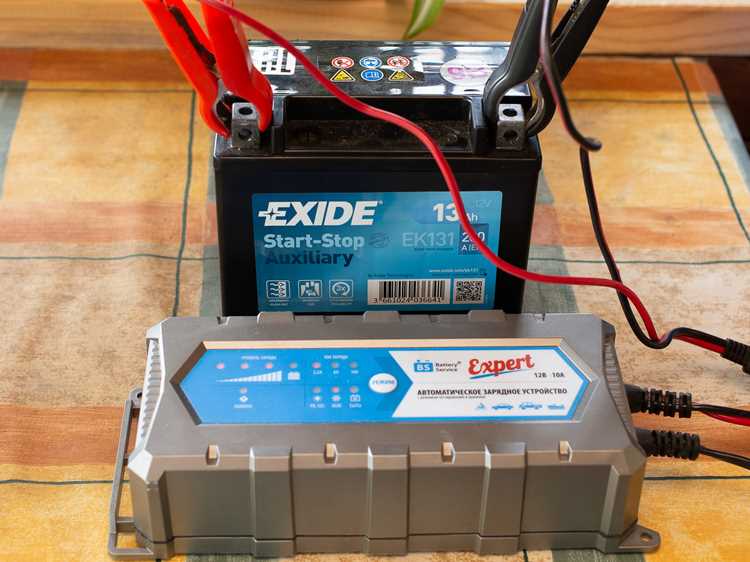

Подключение зарядного устройства к клеммам аккумулятора
На BMW F900R аккумулятор расположен под сиденьем, доступ к нему открывается после снятия пластиковой крышки. Перед подключением убедитесь, что зарядное устройство отключено от сети, а его параметры соответствуют требованиям аккумулятора: напряжение 12 В, максимальный ток зарядки – не более 10% от ёмкости (для стандартного аккумулятора на 12 А·ч – 1,2 А). Используйте зарядное устройство с режимом AGM, если установлен необслуживаемый аккумулятор.
Сначала подсоедините красный зажим к положительной клемме (+), затем чёрный – к отрицательной (−) или к неокрашенной металлической части рамы мотоцикла (масса). Избегайте касания зажимов между собой или с кузовными элементами во избежание короткого замыкания. Если аккумулятор сильно разряжен, допускается подключение к массе на расстоянии не менее 30 см от клемм для снижения риска искрения.
После фиксации зажимов включите зарядное устройство в сеть. На BMW F900R не требуется отключать аккумулятор от бортовой сети, но при наличии неисправностей в электронике (например, утечки тока) рекомендуется отсоединить минусовую клемму перед зарядкой. Контролируйте процесс: температура корпуса аккумулятора не должна превышать 40°C, а напряжение на клеммах – 14,8 В.
Настройка параметров зарядки и запуск процесса
Настройте параметры в зависимости от состояния аккумулятора:
| Состояние аккумулятора | Напряжение (В) | Ток зарядки (А) | Время (ч) |
|---|---|---|---|
| Полностью разряжен (≤11,8 В) | 14,4–14,6 | 0,5–1,0 | 10–12 |
| Частично разряжен (11,9–12,4 В) | 14,6–14,8 | 1,0–1,5 | 4–6 |
| Поддержание заряда (≥12,5 В) | 13,5–13,8 | 0,1–0,3 | Непрерывно |
Перед запуском процесса убедитесь, что зарядное устройство отключено от сети. Включите его только после фиксации зажимов на клеммах – это исключит искрение. Для интеллектуальных зарядных устройств (например, CTEK MXS 5.0) дождитесь автоматического определения типа аккумулятора (обычно занимает 5–10 секунд). Если устройство не распознает аккумулятор, вручную выберите режим «12V AGM» и установите ток в пределах 0,8–1,2 А.
Запустите зарядку и контролируйте процесс по индикаторам на устройстве. При использовании зарядного устройства без автоматического отключения (например, простых трансформаторных моделей) отключите его при достижении напряжения 14,4 В на клеммах – дальнейшая зарядка приведет к газообразованию. Для AGM-аккумуляторов допустимо повышение температуры до 40°C; если корпус нагревается сильнее, снизьте ток на 30–50% или прервите процесс на 30 минут.
Контроль процесса зарядки и проверка напряжения
Во время зарядки аккумулятора BMW F900R используйте мультиметр для измерения напряжения на клеммах каждые 30–60 минут. Оптимальные показатели: 12,6–12,8 В – полный заряд, 12,3–12,5 В – 75% заряда, ниже 12,2 В – требуется продолжение зарядки. Превышение 14,4 В при подключенном зарядном устройстве указывает на неисправность регулятора напряжения или самого ЗУ. Для AGM-аккумуляторов, установленных на F900R, допустимый ток зарядки – 10% от емкости (например, 1,2 А для аккумулятора 12 А·ч).
- Отключите зарядное устройство перед измерением напряжения – показания стабилизируются через 2–3 минуты.
- Проверьте температуру корпуса аккумулятора: превышение 45°C сигнализирует о перегреве – снизьте ток зарядки или прервите процесс.
- После завершения зарядки дайте аккумулятору «отстояться» 1 час – напряжение должно упасть до 12,8–13,0 В (норма для AGM).
- Используйте только зарядные устройства с режимом десульфатации (например, CTEK MXS 5.0) для восстановления емкости при глубоком разряде.
Установка аккумулятора обратно и проверка работоспособности мотоцикла
Разместите аккумулятор в штатном лотке, зафиксировав его крепежной планкой. Затяните болты моментом 5–7 Н·м – чрезмерное усилие может повредить корпус. Подключите клеммы в строгой последовательности: сначала плюсовую (+), затем минусовую (–). Затяните гайки клемм динамометрическим ключом с усилием 4–6 Н·м. Проверьте отсутствие люфта – клеммы должны сидеть плотно, без смещений.
Включите зажигание и проверьте индикацию на приборной панели. На BMW F900R должны загореться лампы ABS, Check Engine (кратковременно) и индикатор заряда аккумулятора. Если последний не гаснет через 2–3 секунды, отключите мотоцикл и проверьте соединения клемм, а также целостность предохранителя генератора (расположен под седлом, номинал 30 А).
Запустите двигатель и дайте ему поработать на холостых оборотах 3–5 минут. Контролируйте напряжение на клеммах аккумулятора мультиметром: при работающем двигателе оно должно составлять 13,8–14,5 В. Если показания ниже 13,5 В, проверьте ремень генератора на натяжение (прогиб 8–10 мм при усилии 10 кг) и состояние щеток генератора. При напряжении выше 15 В немедленно заглушите мотор и проверьте регулятор напряжения.
Совершите тестовый заезд на 10–15 км, избегая резких ускорений. После остановки проверьте температуру клемм аккумулятора – они не должны быть горячими. Если мотоцикл глохнет при попытке запуска или работает с перебоями, отключите аккумулятор и проверьте целостность проводки на предмет короткого замыкания. Запишите показания одометра и напряжение аккумулятора после поездки для дальнейшего мониторинга.
