Как снять стартер хендай акцент

Стартер на Хендай Акцент (модели с 2000 по 2012 год) – узел, подверженный износу из-за частых пусков двигателя и агрессивных условий эксплуатации. Средний ресурс оригинального стартера составляет 80–120 тыс. км, но при пробеге свыше 150 тыс. км вероятность отказа резко возрастает. Типичные симптомы неисправности: щелчки реле без прокрутки двигателя, замедленное вращение коленвала или полное отсутствие реакции на ключ зажигания. Перед заменой убедитесь, что проблема не в аккумуляторе (напряжение не ниже 12,4 В) или проводке – проверьте контакты на клеммах стартера и реле.

Для работы потребуются инструменты: головки на 10, 12 и 14 мм, удлинитель и трещотка, отвёртка с плоским жалом, домкрат и подставки (если нет смотровой ямы). Оригинальный стартер для Акцента имеет артикул 36100-22600 (для двигателей 1.3–1.6 л), аналоги от производителей ERA (770037) или Krauf (ST1120) дешевле на 30–40%, но их ресурс может быть ниже на 15–20%. Перед покупкой сверьтесь с VIN-кодом – на автомобилях с АКПП стартер может отличаться креплением.

Замена стартера на Акценте занимает 40–60 минут при наличии опыта. Основная сложность – доступ к нижним болтам крепления, расположенным рядом с выпускным коллектором. Работайте на холодном двигателе, чтобы избежать ожогов. Если стартер не снимается после откручивания болтов, проверьте наличие скрытых креплений или закисших соединений – используйте проникающую смазку WD-40 или аналог за 10–15 минут до демонтажа. После установки нового стартера обязательно проверьте его работу на холостом ходу, прежде чем собирать защиту картера.

Необходимые инструменты и материалы для замены стартера

Для замены стартера на Hyundai Accent потребуется набор головок с трещоткой: 10, 12 и 14 мм – основные размеры для болтов крепления. Дополнительно понадобится удлинитель на 10–15 см, чтобы добраться до верхнего болта стартера, расположенного в труднодоступном месте за выпускным коллектором.

Отвёртка с плоским жалом шириной 5–7 мм пригодится для отсоединения клемм проводки и фиксаторов защитных кожухов. Крестовая отвёртка нужна редко, но может потребоваться для демонтажа пластиковых элементов, мешающих доступу к стартеру.

Динамометрический ключ с диапазоном 20–50 Н·м необходим для затяжки болтов крепления стартера с усилием 35–45 Н·м. Превышение момента затяжки может привести к повреждению резьбы в блоке двигателя или деформации корпуса стартера.

Мультиметр с функцией проверки сопротивления и напряжения поможет диагностировать неисправности проводки и втягивающего реле перед установкой нового стартера. Проверьте напряжение на клемме управления при повороте ключа зажигания – оно должно быть не ниже 10 В.

Смазка для электрических контактов (например, Molykote 111 или аналог) предотвратит окисление клемм и обеспечит надёжный контакт. Нанесите тонкий слой на наконечники проводов перед подключением к новому стартеру.

Новый стартер должен соответствовать модели двигателя: для 1.3 л (G4EA) – артикул 36100-22600, для 1.5 л (G4EC) – 36100-22650. Проверьте совместимость по VIN-коду автомобиля, так как в разные годы выпуска использовались разные модификации.

Металлическая щётка и очиститель контактов (например, CRC Contact Cleaner) понадобятся для удаления грязи и окислов с посадочного места стартера на блоке двигателя. Загрязнения могут вызвать перегрев и преждевременный выход из строя нового узла.

Подъёмник или домкрат с подставками обеспечат безопасный доступ к нижней части автомобиля. Работайте на ровной поверхности, зафиксировав колёса противооткатными упорами. Избегайте замены стартера на неровной площадке – это усложнит центровку узла при установке.

Подготовка автомобиля и меры безопасности перед началом работ

Перед демонтажем стартера на Hyundai Accent (модели с 2000 по 2012 год) установите автомобиль на ровную площадку с твердым покрытием. Поднимите переднюю часть домкратом и зафиксируйте на подставках – стандартные штатные опоры не обеспечивают достаточной устойчивости. Отключите отрицательную клемму аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание при случайном касании инструментом плюсовых контактов. Если работа проводится в гараже, обеспечьте вентиляцию: при снятии стартера возможно вытекание остатков масла из картера двигателя или конденсата из системы охлаждения.

Слейте моторное масло, если пробег приближается к регламентному интервалу замены (10–15 тыс. км) – это упростит доступ к нижним болтам крепления стартера. На моделях с автоматической коробкой передач отсоедините разъем датчика положения селектора (расположен рядом с стартером) во избежание повреждения проводки. Проверьте наличие трещотки с удлинителем на 12 мм и головки на 14 мм: болты крепления стартера часто прикипают, и их демонтаж требует приложения значительного усилия.

Используйте перчатки с нитриловым покрытием – корпус стартера нагревается до 60–80°C после поездки, а клеммы аккумулятора могут сохранять остаточный заряд. Не допускайте попадания грязи в открытые разъемы электропроводки: даже мелкие частицы способны вызвать коррозию контактов. При работе под автомобилем применяйте защитные очки – сколы ржавчины или застывшие капли масла могут отлететь при ударах молотком по прикипевшим деталям.

Демонтаж защиты двигателя и доступа к стартеру на Хендай Акцент

На Хендай Акцент с двигателями 1.3–1.6 л защита картера крепится на 4–6 болтах М10 с головкой на 14 мм. Два передних болта расположены у бампера, два задних – ближе к коробке передач, ещё один (опционально) – сбоку, возле масляного фильтра. Для демонтажа потребуется трещотка с удлинителем 10–15 см и карданный шарнир – задние болты часто утоплены в лонжерон. Работайте снизу автомобиля, предварительно установив его на подъёмник или смотровую яму; домкрат с подставками не обеспечит достаточного пространства.

После снятия защиты откроется доступ к стартеру, который на Акценте расположен в нижней части двигателя, между блоком цилиндров и коробкой передач. На моделях до 2005 года стартер крепится двумя болтами М12 (головка на 17 мм), на более поздних – одним болтом М12 и шпилькой с гайкой М10. Перед отсоединением клемм аккумулятора снимите минусовую клемму ключом на 10 мм, чтобы исключить короткое замыкание при работе с электропроводкой стартера.

• Отсоедините провод управления втягивающим реле – тонкий провод с клеммой «папа» на 6 мм, закреплённый гайкой М8.
• Снимите силовой провод – толстый кабель с наконечником под гайку М10, идущий от аккумулятора.
• Проверьте состояние контактов: окисление на клеммах устраните наждачной бумагой зернистостью P400 или металлической щёткой.
• Запомните положение прокладки между стартером и блоком – при установке нового узла её необходимо заменить на новую (артикул 28113-22000 для Акцент с МКПП).

Если стартер не поддаётся демонтажу, не применяйте силу – проверьте наличие скрытых креплений. На некоторых модификациях (особенно с АКПП) может быть установлен дополнительный кронштейн, фиксирующий стартер к коробке передач болтом М8. Для доступа к нему потребуется снять теплозащитный экран выпускного коллектора (2 болта М6) или частично демонтировать приводной вал. Работайте в перчатках: края защиты и болты часто имеют острые заусенцы.

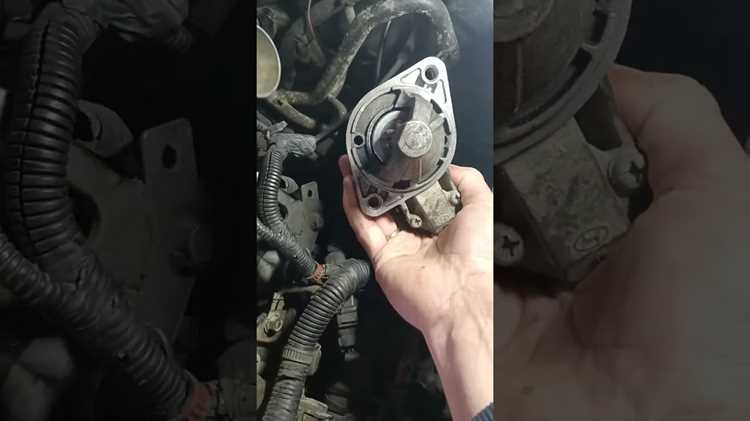

Отключение электропроводки и снятие старого стартера

Перед началом работ отсоедините клемму «минус» аккумуляторной батареи ключом на 10 мм. На Хендай Акцент стартер расположен в нижней части двигателя, со стороны коробки передач, и доступ к нему ограничен. Для удобства рекомендуется использовать подъемник или смотровую яму, так как работать придется снизу автомобиля. Если такой возможности нет, поднимите переднюю часть машины домкратом и зафиксируйте на надежных опорах.

Стартер крепится двумя болтами на 14 мм: один сверху, второй снизу. Нижний болт часто ржавеет или закисает – обработайте его проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа. Отсоедините электрические разъемы: толстый провод питания (гайка на 13 мм) и тонкий управляющий провод (фишка с защелкой). При снятии фишки будьте осторожны – пластиковый корпус хрупкий, особенно на морозе.

После отключения проводки приступайте к выкручиванию болтов. Верхний болт откручивается легче – используйте торцевую головку с удлинителем. Для нижнего болта потребуется карданный шарнир или гибкий удлинитель, так как доступ к нему затруднен. Если болт не поддается, не прилагайте чрезмерных усилий: нагрейте его газовой горелкой в течение 20–30 секунд, чтобы расширить металл и облегчить откручивание.

После снятия болтов стартер останется висеть на посадочном месте. Аккуратно покачайте его из стороны в сторону, чтобы освободить от направляющих втулок. На моделях с автоматической коробкой передач стартер может упираться в гидротрансформатор – в этом случае слегка поверните его по часовой стрелке, чтобы вывести из зацепления. Перед установкой нового стартера очистите посадочное место от грязи и ржавчины металлической щеткой, чтобы обеспечить плотную посадку и предотвратить перекос.

Установка нового стартера и подключение клемм

Расположите стартер в посадочном месте на блоке цилиндров, совместив установочные штифты с ответными отверстиями. Затяните два болта крепления моментом 45–55 Н·м, начиная с верхнего. Избегайте перекосов – неравномерная затяжка может привести к повреждению корпуса или смещению шестерни бендикса относительно маховика.

Подключите толстый плюсовой провод к клемме стартера: гайка М8 затягивается моментом 10–12 Н·м. Используйте только медные наконечники – алюминиевые окисляются и увеличивают сопротивление цепи. Проверьте состояние изоляции провода: трещины или оплавления требуют замены кабеля во избежание короткого замыкания.

Управляющий провод (тонкий, с разъемом) подсоедините к втягивающему реле. Нажмите на фиксатор разъема до щелчка – слабое соединение вызовет периодические отказы при запуске. Если провод поврежден, замените его целиком: ремонт изолентой ненадежен и может привести к потере контакта при вибрации.

Перед установкой аккумулятора очистите клеммы от окислов наждачной бумагой (зернистость Р400) или металлической щеткой. Нанесите на контактные поверхности технический вазелин – это защитит от коррозии. Подключите сначала плюсовую клемму (момент затяжки 5–7 Н·м), затем минусовую. Ошибка в последовательности может вызвать искрение и повреждение электронных компонентов.

После подключения проверьте работу стартера на холостом ходу. Включите зажигание и прокрутите двигатель 2–3 раза по 3 секунды с интервалом в 30 секунд. Прислушайтесь к шуму: равномерное жужжание без посторонних стуков указывает на правильную установку. Если стартер вращается с натугой, проверьте зазор между бендиксом и маховиком – он должен составлять 0,5–1,5 мм.

В случае затрудненного запуска измерьте напряжение на клеммах аккумулятора при прокрутке: падение ниже 9,5 В свидетельствует о неисправности АКБ или плохом контакте. Проверьте также сопротивление цепи стартера мультиметром: между плюсовой клеммой и корпусом оно должно стремиться к бесконечности, между клеммой и управляющим проводом – не более 0,5 Ом.

Завершите установку, зафиксировав все защитные кожухи и провода пластиковыми стяжками. Убедитесь, что ни один кабель не касается подвижных частей двигателя или выпускного коллектора. Запустите двигатель и проверьте отсутствие утечек тока с помощью амперметра: потребление в режиме покоя не должно превышать 50 мА.

Проверка работоспособности стартера после установки

Первый запуск двигателя после замены стартера проводите при отключенной нагрузке на бортовую сеть. Выключите фары, обогрев стекол, аудиосистему и климат-контроль. Это снизит риск просадки напряжения ниже 10,5 В, при которой стартер может не развить достаточный крутящий момент. Если автомобиль оборудован автоматической коробкой передач, убедитесь, что селектор находится в положении «P» или «N» – в противном случае блок управления не подаст сигнал на запуск.

Перед поворотом ключа зажигания проверьте надежность подключения клемм аккумулятора. Окисленные или слабо затянутые контакты вызывают падение напряжения до 0,3–0,5 В на каждом соединении, что критично для стартера мощностью 1,2–1,4 кВт. Используйте мультиметр в режиме измерения постоянного напряжения: разница между показаниями на клеммах АКБ и на контактах стартера не должна превышать 0,2 В.

• Включите зажигание и прислушайтесь к звуку реле стартера. Щелчок должен быть четким, без дребезжания или затухания. Если реле срабатывает, но стартер не вращается, проверьте целостность плюсового провода от аккумулятора к стартеру – обрыв или короткое замыкание на массу встречается в 15% случаев после неаккуратной установки.
• При отсутствии щелчка прозвоните цепь управления мультиметром: сопротивление между контактом «50» на стартере и массой должно быть менее 1 Ом. Если значение выше, ищите обрыв в проводе от замка зажигания или неисправность втягивающего реле.
• Если стартер вращается, но двигатель не прокручивается, проверьте зацепление бендикса с маховиком. На Хендай Акцент зазор между зубьями должен составлять 0,5–1,0 мм. При износе венца маховика или бендикса слышен металлический скрежет – в этом случае потребуется демонтаж коробки передач для замены деталей.

После успешного запуска двигателя проконтролируйте ток потребления стартера. Подключите амперметр в разрыв плюсовой клеммы аккумулятора: при температуре +20°C ток холостого хода стартера должен составлять 60–80 А, а в момент прокрутки – 180–220 А. Превышение этих значений на 30% и более указывает на межвитковое замыкание обмоток или износ втулок якоря.

Проверьте работу стартера в режиме многократных запусков. Сделайте 5–7 попыток с интервалом 10–15 секунд между ними. Если после третьего-четвертого запуска стартер начинает вращаться медленнее или появляются посторонние шумы (писк, скрежет), это свидетельствует о перегреве обмоток или недостаточной смазке подшипников. В таких случаях стартер необходимо демонтировать и разобрать для диагностики.

Обратите внимание на поведение стартера при холодном пуске. При температуре ниже −10°C ток потребления может возрастать до 300 А, а время прокрутки увеличиваться до 5–7 секунд. Если стартер не развивает достаточных оборотов, проверьте вязкость моторного масла – использование масла с индексом SAE 10W-40 вместо рекомендованного 5W-30 увеличивает нагрузку на стартер на 20–25%.

Завершите проверку осмотром стартера на предмет утечек смазки или масла. На корпусе не должно быть следов технических жидкостей – их попадание на обмотки или коллектор приводит к короткому замыканию. Если стартер установлен в нижней части двигателя (как на Акценте с мотором 1,5 л), убедитесь, что дренажные отверстия в картере не забиты грязью – скопление влаги вызывает коррозию контактов и преждевременный выход из строя.
