Как снять рулевой наконечник гольф 3

Рулевой наконечник на Volkswagen Golf 3 – деталь, подверженная интенсивному износу из-за постоянных нагрузок и вибраций. Средний ресурс оригинальной запчасти составляет 60–80 тыс. км, но при агрессивном стиле вождения или эксплуатации на неровных дорогах этот срок сокращается до 30–40 тыс. км. Признаки неисправности: люфт рулевого колеса, стуки при поворотах, неравномерный износ шин. Игнорирование проблемы приводит к ухудшению управляемости и риску обрыва шарнира на ходу.

Для замены потребуется: ключ на 17 и 19, шестигранник на 6, съемник шаровых опор, домкрат, противооткатные упоры и динамометрический ключ. Оригинальный наконечник (артикул 1H0 419 811 A) обойдется в 1200–1800 рублей, аналоги от Lemförder или Febi – на 20–30% дешевле. Работу лучше проводить на подъемнике или смотровой яме: доступ к детали через колесную арку затруднен из-за ограниченного пространства.

Перед началом демонтажа очистите резьбовые соединения от грязи и обработайте их проникающей смазкой (например, WD-40). Откручивание гайки шарового пальца требует фиксации наконечника от проворачивания – используйте шестигранник на 6 для удержания пальца. При установке нового наконечника затягивайте гайку с моментом 35 Н·м, а контргайку рулевой тяги – 50 Н·м. После сборки обязательно выполните развал-схождение, иначе шины износятся за 2–3 тыс. км.

Особое внимание уделите проверке пыльников: трещины или разрывы приведут к попаданию абразивных частиц в шарнир и быстрому выходу детали из строя. Если при демонтаже обнаружится люфт в рулевой тяге или рейке, замените их одновременно с наконечником – это сэкономит время и предотвратит повторный ремонт в ближайшие месяцы.

Необходимые инструменты и запчасти для замены рулевого наконечника

Для замены рулевого наконечника на Volkswagen Golf 3 потребуется набор ключей: накидные на 17 и 19 мм для откручивания гайки шарового пальца и контргайки рулевой тяги, а также шестигранник на 6 мм для фиксации тяги при регулировке схождения. Торцевые головки на 17 и 19 мм с трещоткой ускорят процесс, особенно в труднодоступных местах. Обязателен динамометрический ключ для затяжки соединений с усилием 50–70 Н·м (для гайки шарового пальца) и 40–50 Н·м (для контргайки тяги).

Съемник шаровых опор – критически важный инструмент. Для Golf 3 подойдет универсальный винтовой съемник с диаметром чашки 32–36 мм или специализированный для VW/Audi. Альтернатива – молоток и монтировка, но риск повредить пыльник или рычаг возрастает. Домкрат и подставки (или гидравлический подъемник) обеспечат безопасный доступ к детали. Не используйте штатный домкрат без дополнительной опоры – автомобиль должен быть зафиксирован на устойчивой поверхности.

Новый рулевой наконечник выбирайте по VIN-коду или артикулу оригинальной детали: для Golf 3 с мотором 1.6–2.0 л чаще всего подходят наконечники с номерами 1H0 419 811 A (левый) и 1H0 419 812 A (правый). Аналоги от Lemförder (35503 01, 35504 01) или Febi (10038, 10039) соответствуют заводским параметрам по геометрии и нагрузкам. Избегайте дешевых заменителей – ресурс может быть в 2–3 раза ниже оригинала.

Пыльник рулевого наконечника (артикул 1H0 419 813) рекомендуется менять одновременно, даже если он визуально цел. Трещины или разрывы приведут к попаданию грязи и быстрому износу шарового соединения. Для фиксации пыльника потребуются новые хомуты – пластиковые (артикул 035 121 144) или металлические ленточные. Последние надежнее, но требуют специального инструмента для затяжки.

Смазка для шаровых соединений (например, Molykote Longterm 2 или аналог) наносится на палец перед установкой нового наконечника. Это продлевает срок службы детали и снижает риск заклинивания. Для очистки резьбы и посадочных мест используйте проволочную щетку и очиститель тормозов – остатки грязи или ржавчины помешают правильной затяжке. WD-40 или аналоги пригодятся для откручивания закисших соединений.

Дополнительные инструменты: плоскогубцы для снятия стопорных колец (если конструкция наконечника предусматривает их), штангенциркуль для проверки длины рулевой тяги после замены, и нивелир или лазерный уровень для предварительной установки схождения. Без последнего регулировка на стенде займет больше времени и обойдется дороже.

Расходные материалы: медная смазка для резьбовых соединений (предотвращает прикипание), ветошь и перчатки. Работайте в хорошо освещенном месте – недостаток света увеличивает риск ошибок при сборке. Если наконечник меняется впервые, подготовьте фотоаппарат или телефон для фиксации исходного положения деталей – это упростит обратную сборку.

Подготовка автомобиля и меры безопасности перед началом работ

Перед заменой рулевого наконечника на Volkswagen Golf 3 убедитесь, что автомобиль установлен на ровной твердой поверхности. Используйте противооткатные упоры под задние колеса – даже при поднятом передке машина может сместиться. Если работа проводится на подъемнике, проверьте надежность фиксации лап или подхватов: Golf 3 весит около 1100 кг, и неправильная установка чревата падением.

Отключите аккумулятор, сняв клемму «минус». Это исключит случайное срабатывание подушек безопасности или короткое замыкание при работе с электропроводкой, если она проходит рядом с рулевой трапецией. На моделях с 1992 по 1997 год проводка датчика ABS может быть закреплена на рычагах подвески – не повредите изоляцию.

• Инструменты, необходимые для подготовки:
  • Домкрат грузоподъемностью не менее 1,5 тонны (штатный для Golf 3 рассчитан на 1,2 т – рискованно).
  • Страховочные стойки или подставки под кузов (2 шт.).
  • Баллонный ключ с удлинителем (штатный ключ часто не дотягивается до гаек из-за пластиковых колпаков).
  • Динамометрический ключ для контроля момента затяжки (рекомендуемый момент для наконечника – 50 Н·м).
  • Монтировка или специальный съемник шаровых шарниров (универсальный съемник для VAG-группы – артикул VW T10096).

Снимите колесо с той стороны, где планируется замена. Перед демонтажем очистите резьбовые соединения наконечника и контргайки металлической щеткой и обработайте проникающей смазкой (например, WD-40 или Liqui Moly LM-40). Резьба на Golf 3 часто ржавеет из-за отсутствия защитных колпачков на старых наконечниках – выдержка смазки не менее 15 минут обязательна.

Проверьте состояние пыльников рулевых тяг и шаровых опор. Если на них есть трещины или разрывы, замените их одновременно с наконечником – экономия на пыльниках приведет к попаданию грязи в шарнир и скорому износу новой детали. Для Golf 3 подходят пыльники Lemförder 35310 01 или Febi 01823.

Работайте в перчатках и защитных очках. При демонтаже наконечника возможен резкий выброс смазки из шарнира или отлет мелких частиц ржавчины. Если используете пневмоинструмент, убедитесь, что давление в системе не превышает 6 бар – превышение может сорвать резьбу на рулевой тяге.

Подготовьте емкость для сбора старой смазки и мелких деталей (например, шплинтов). После снятия наконечника осмотрите рулевую тягу на предмет изгибов или трещин – при их обнаружении тягу необходимо заменить. Не используйте молоток для «простукивания» закисших соединений: ударная нагрузка может повредить резьбу или деформировать корпус наконечника.

Пошаговая инструкция по снятию старого рулевого наконечника

Перед началом работ установите автомобиль на ровную площадку, затяните стояночный тормоз и подложите противооткатные упоры под задние колеса. Ослабьте гайки крепления переднего колеса с нужной стороны, но не снимайте их полностью. Поднимите автомобиль домкратом и зафиксируйте на подставках – стандартная высота подъема для Golf 3 составляет 40–50 см от земли до нижней точки порога.

Снимите колесо и очистите резьбовые соединения рулевого наконечника от грязи металлической щеткой. Обработайте гайку крепления наконечника к поворотному кулаку и контргайку на рулевой тяге проникающей смазкой (например, WD-40 или аналогом) – выдержка 10–15 минут повысит эффективность демонтажа. Подготовьте инструмент: ключ на 19 мм для контргайки, ключ на 17 мм для гайки наконечника, шестигранник на 6 мм (для фиксации пальца от проворачивания), молоток и съемник шаровых шарниров.

Зафиксируйте рулевую тягу от проворачивания, вставив шестигранник в отверстие на торце пальца наконечника. Удерживая шестигранник, ослабьте контргайку на рулевой тяге ключом на 19 мм, вращая её против часовой стрелки. Открутите гайку крепления наконечника к поворотному кулаку ключом на 17 мм, но не снимайте её полностью – оставьте 2–3 витка резьбы для предотвращения резкого выпадения пальца при использовании съемника.

Установите съемник шаровых шарниров на палец наконечника, зацепив его за корпус поворотного кулака. Затягивайте винт съемника до тех пор, пока палец не выйдет из посадочного места – при необходимости постучите молотком по корпусу кулака в зоне крепления для облегчения процесса. После выхода пальца полностью открутите гайку и снимите наконечник с рулевой тяги, вращая его против часовой стрелки.

Проверьте состояние рулевой тяги и пыльника наконечника после демонтажа. Если на резьбе тяги обнаружены следы коррозии или повреждения, очистите её проволочной щеткой и нанесите тонкий слой консистентной смазки (например, Литол-24). Осмотрите пыльник на предмет трещин – при наличии дефектов замените его перед установкой нового наконечника. Запомните количество оборотов, необходимых для снятия наконечника с тяги, чтобы облегчить последующую регулировку схождения.

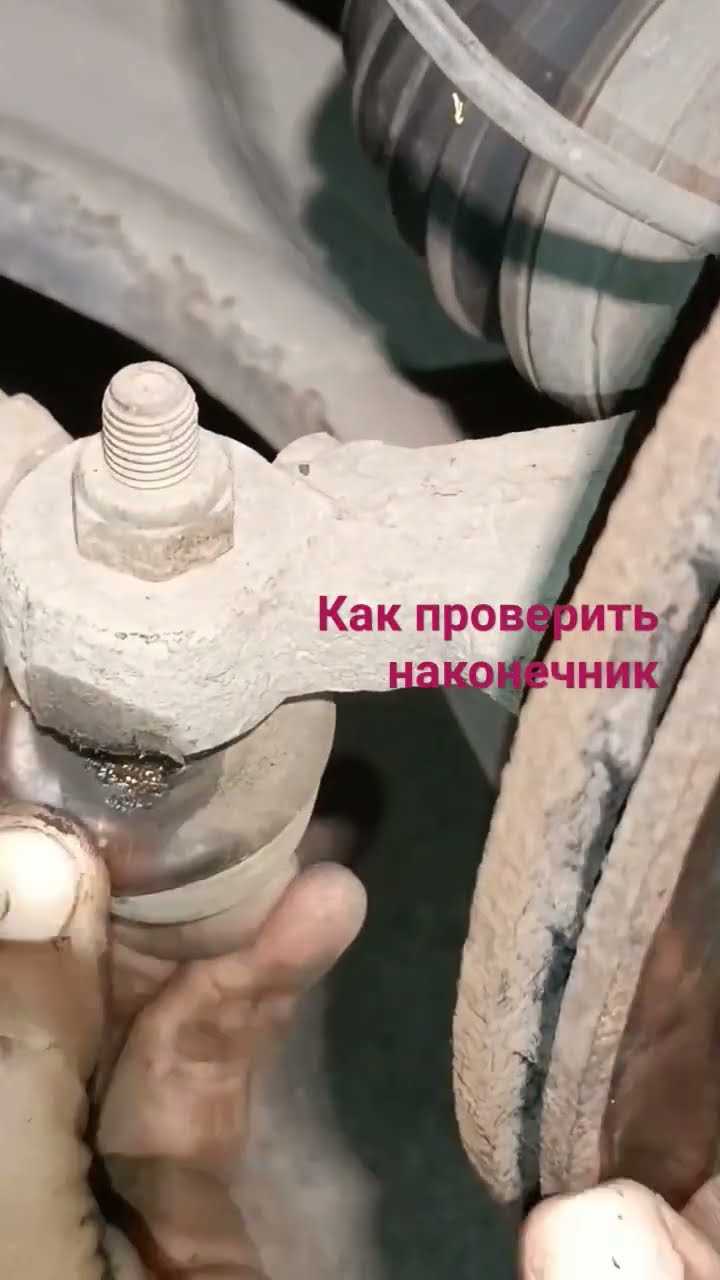

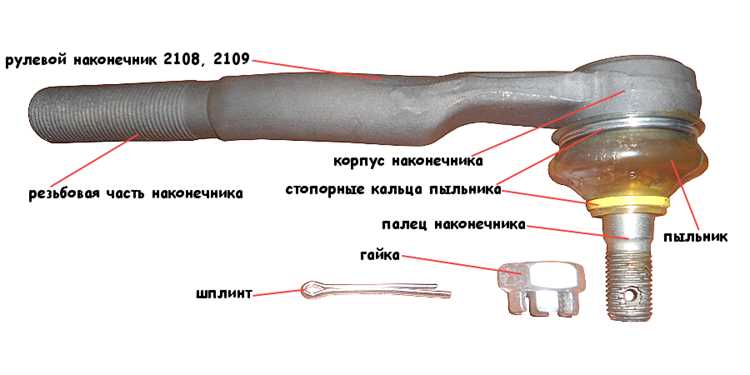

Проверка состояния сопряженных деталей перед установкой нового наконечника

Перед монтажом нового рулевого наконечника осмотрите рулевую тягу на предмет износа резьбы и деформаций. На Golf 3 резьба M14x1,5 часто страдает от коррозии – проверьте её калибром или гайкой: если гайка не накручивается свободно на 3–4 оборота, тягу требуется заменить. Обратите внимание на зазор в шаровом соединении старого наконечника: если люфт превышает 0,5 мм при нагрузке 5 кгс, высока вероятность износа сухаря или пальца тяги.

Пыльники шаровых опор и наконечников – критически важный элемент. На Golf 3 они выполнены из резины с тканевым армированием, склонной к растрескиванию после 8–10 лет эксплуатации. Проверьте целостность пыльников на рулевой рейке и поворотных кулаках: трещины шириной более 1 мм или следы смазки снаружи указывают на необходимость замены. При обнаружении грязи внутри шарнира промойте его керосином и заложите 15–20 г смазки ШРУС-4 или Molykote Longterm 2.

Оцените состояние поворотного кулака: отверстие под палец наконечника должно быть без задиров и овальности. Измерьте диаметр отверстия штангенциркулем – номинальный размер 18,00–18,03 мм, предельный износ 18,10 мм. При превышении замените кулак или используйте ремонтные втулки с внутренним диаметром 17,8 мм. Проверьте также сайлентблоки рычагов подвески: разрывы резины или смещение металлической втулки относительно наружной обоймы требуют замены рычага в сборе.

Не игнорируйте рулевые тяги в сборе. На Golf 3 внутренние наконечники (со стороны рейки) часто изнашиваются быстрее наружных. Покачайте тягу вдоль оси: люфт более 0,3 мм при фиксированной рейке свидетельствует об износе сухаря или шарового пальца. При замене наконечника обязательно замерьте длину тяги штангенциркулем – разница между левой и правой сторонами не должна превышать 3 мм, иначе нарушится схождение.

Установка нового рулевого наконечника и регулировка схождения

После установки выполните регулировку схождения на стенде или с помощью линейки для развала-схождения:

• Поднимите автомобиль на подъёмнике, чтобы колёса свободно вращались.
• Измерьте расстояние между внутренними краями ободов спереди и сзади на уровне оси ступицы (для Golf 3 норма: 0±2 мм).
• Вращайте рулевую тягу с обеих сторон на одинаковое количество оборотов (1 оборот ≈ 1,5 мм изменения схождения).
• Проверьте углы после пробной поездки на 5–10 км – при необходимости скорректируйте повторно.

Не затягивайте контргайки наконечников до завершения регулировки.

Типичные ошибки при замене и как их избежать

Первая ошибка – пренебрежение проверкой люфта в шарнире перед демонтажем. Многие меняют наконечник только из-за стука, не убедившись, что проблема именно в нём. На Golf 3 наконечник с допустимым люфтом до 0,5 мм может прослужить ещё 10–15 тыс. км. Проверяйте шарнир монтировкой: зафиксируйте рулевую тягу и покачайте наконечник вверх-вниз. Если люфт превышает 1 мм – замена оправдана.

Неправильная установка контргайки приводит к самооткручиванию наконечника на ходу. На Golf 3 контргайка М14×1,5 должна затягиваться моментом 50 Н·м после фиксации наконечника в рулевой тяге (45 Н·м). Частая ошибка – затяжка гайки до упора без динамометрического ключа, что деформирует резьбу или оставляет её ослабленной. Используйте шестигранную головку на 19 мм и не смазывайте резьбу – это снижает момент затяжки.

Игнорирование развала-схождения после замены – гарантия неравномерного износа шин. Даже если наконечник установлен «по старым меткам», геометрия нарушается из-за износа шарнира и люфтов в подвеске. На Golf 3 схождение регулируется муфтой на рулевой тяге, а развал – эксцентриковыми болтами на стойке. После замены наконечника проверяйте углы в пределах: схождение 0±10′, развал −30′±20′.

Использование некачественных запчастей ускоряет повторный ремонт. Оригинальные наконечники VAG (артикул 1H0 419 811 A) служат 80–120 тыс. км, аналоги Lemförder или Febi – 50–70 тыс. км. Дешёвые заменители (например, JP Group) часто имеют зазоры в шарнире уже на 20 тыс. км. Проверяйте наличие смазки в пыльнике и отсутствие люфта в новом наконечнике перед установкой.

Недооценка сложности доступа к наконечнику со стороны водителя. На Golf 3 мешает теплозащитный экран выпускного коллектора и кронштейн ABS. Попытки выбить наконечник молотком без съёмника приводят к повреждению резьбы тяги или шарового пальца. Используйте съёмник типа «вилка» (артикул HAZET 793-1) и предварительно очистите резьбу от грязи проволочной щёткой. Если палец не поддаётся – нагрейте корпус наконечника газовой горелкой в течение 10–15 секунд.

Проверка работоспособности и тест-драйв после замены

После установки нового рулевого наконечника затяните контргайку динамометрическим ключом с моментом 50–70 Н·м – превышение значения приведёт к деформации резьбы, а недостаточная затяжка вызовет люфт. Проверьте угол схождения колёс на стенде: для Golf 3 допуск составляет ±10 угловых минут от заводских значений (0°00’ для передней оси). Игнорирование этой процедуры ускорит износ шин на 30–40% уже через 2 000 км.

Перед тест-драйвом выполните визуальный осмотр: убедитесь, что пыльник наконечника не перекручен и не имеет трещин – даже микроразрывы пропустят абразив, сократив ресурс детали до 5 000–7 000 км. Запустите двигатель и поверните руль до упора влево-вправо: стуки или скрипы указывают на неправильную установку или брак запчасти. Прислушайтесь к работе усилителя – гул насоса ГУР после замены может сигнализировать о завоздушивании системы, требующем прокачки.

Тест-драйв проводите на участке с неровностями и поворотами радиусом 15–20 м. На скорости 40–60 км/ч проверьте реакцию руля на мелкие неровности: вибрации или «отдача» в рулевое колесо говорят о недотянутых креплениях или повреждённом подшипнике ступицы. Проедьте «восьмёрку» диаметром 10 м – если автомобиль тянет в сторону или руль не возвращается в нулевое положение, требуется повторная регулировка схождения. Зафиксируйте показания бортового компьютера: расход топлива после корректной замены не должен вырасти более чем на 0,3 л/100 км.
