Проставки – самый доступный способ увеличить дорожный просвет автомобиля без вмешательства в конструкцию подвески. Стандартные проставки из алюминиевого сплава толщиной 20–40 мм добавляют 15–35 мм клиренса, компенсируя провисание пружин или адаптируя машину под тяжелую эксплуатацию. Для передней подвески McPherson чаще используют проставки под стойку, для задней – под пружину или амортизатор. Важно: при установке проставок свыше 30 мм требуется удлинение тормозных шлангов и проверка углов установки колес.
Перед началом работ подготовьте домкрат с подставками, динамометрический ключ (момент затяжки болтов стойки – 80–120 Н·м), шестигранники на 6–8 мм и смазку для резьбы. Если проставки устанавливаются на заднюю ось с многорычажной подвеской, потребуется демонтаж рычагов – в этом случае заранее изучите схему креплений в сервисной документации. Не используйте проставки из пластика или низкокачественного алюминия: они деформируются под нагрузкой и могут привести к разрушению крепежа.
На автомобилях с электронными системами стабилизации (ESP, ABS) установка проставок может вызвать ошибки датчиков положения кузова. Решение – перекалибровка датчиков через диагностический сканер или установка проставок с датчиками коррекции. Для машин с пневмоподвеской проставки не применяются: изменение геометрии приведет к неравномерному износу пневмобаллонов. После монтажа обязательно проверьте зазоры между колесами и арками при полном вывороте руля и максимальной загрузке.
Установка проставок для клиренса: пошаговая инструкция
Перед началом работ подготовьте инструменты: динамометрический ключ (момент затяжки 80–120 Н·м для большинства автомобилей), домкрат, подставки, набор головок (17–22 мм), шестигранники (если требуются для креплений), смазку для резьбы (например, медную пасту) и новые болты класса прочности не ниже 8.8. Проверьте соответствие проставок модели автомобиля – толщина алюминиевых или полиуретановых элементов варьируется от 15 до 50 мм, а диаметр отверстий должен совпадать с посадочными местами амортизаторов.
Поднимите автомобиль на домкрате, зафиксируйте на подставках и демонтируйте колесо. Отсоедините стойку стабилизатора, открутив гайку ключом на 17–19 мм, затем снимите тормозной суппорт, подвесив его на проволоке, чтобы не повредить шланг. Открутите нижнее крепление амортизатора (обычно 2–3 болта на 19–22 мм) и аккуратно выведите стойку из посадочного места. Избегайте резких движений – пружина находится под нагрузкой.
Очистите поверхность опорного подшипника и чашки амортизатора от грязи и ржавчины металлической щеткой. Нанесите тонкий слой герметика на посадочную плоскость проставки, если она металлическая, чтобы предотвратить коррозию. Установите проставку между чашкой и кузовом, совместив отверстия. Для полиуретановых моделей используйте прилагаемые шайбы – они компенсируют мягкость материала и предотвращают деформацию.
Затяните болты крест-накрест в три этапа: сначала вручную, затем динамометрическим ключом на 50% рекомендуемого момента, и окончательно – после установки колеса на землю. Это исключит перекос и обеспечит равномерное распределение нагрузки. Повторите процедуру для всех стоек. На передней оси дополнительно проверьте углы установки колес – изменение клиренса на 30+ мм требует регулировки развала-схождения.
После сборки протестируйте автомобиль на ровной площадке: проедьте 10–15 метров, проверьте отсутствие посторонних стуков и вибраций. Через 500 км пробега подтяните все крепления – проставки могут дать усадку. Следите за состоянием пыльников амортизаторов: при увеличении клиренса они растягиваются, что ускоряет износ. Замените их при первых признаках трещин.
Для автомобилей с пневмоподвеской или адаптивными амортизаторами установка проставок недопустима без перепрошивки блока управления. В таких случаях используйте только сертифицированные решения от производителя или обратитесь в специализированный сервис. Неправильная установка на полноприводных моделях (например, Subaru Forester или Toyota RAV4) может привести к смещению карданного вала и выходу из строя трансмиссии.
Как выбрать проставки подходящего размера и материала
Размер проставок зависит от целей: для легкого увеличения клиренса на 15–20 мм подойдут алюминиевые или полиуретановые модели толщиной 20–25 мм. Если требуется поднять автомобиль на 30–50 мм, выбирайте стальные проставки или комбинированные решения с удлиненными болтами. Учитывайте, что превышение 50 мм нарушает геометрию подвески, снижает устойчивость и увеличивает нагрузку на ступичные подшипники. Перед покупкой измерьте текущий дорожный просвет и сравните с рекомендациями производителя автомобиля.
Материал проставок влияет на долговечность и вес: алюминий (сплавы 6061 или 7075) легче стали, устойчив к коррозии, но дороже. Стальные проставки дешевле, выдерживают большие нагрузки, но тяжелее и требуют антикоррозийной обработки. Полиуретановые модели амортизируют вибрации, но менее прочны – подходят только для небольшого увеличения клиренса (до 20 мм). Для внедорожников и тяжелых автомобилей предпочтительна сталь, для городских машин – алюминий.
Проверьте совместимость проставок с подвеской: для McPherson подойдут проставки под пружины или амортизаторы, для многорычажной – только под амортизаторы или опоры. Убедитесь, что диаметр центрального отверстия соответствует ступице (обычно 50–70 мм), а крепежные отверстия совпадают с заводскими. Некоторые модели требуют доработки – например, удлинения тормозных шлангов или проводки ABS. Изучите отзывы владельцев аналогичных автомобилей: на форумах часто указывают конкретные артикулы проверенных проставок.
Толщина проставок не должна превышать 30% от высоты штатной пружины. Например, если пружина имеет высоту 200 мм, максимальная толщина проставки – 60 мм. Превышение этого значения приводит к проседанию пружин, изменению углов установки колес и ускоренному износу сайлентблоков. Для точного расчета используйте формулу: допустимая толщина = (высота пружины × 0,3) – текущий клиренс. Если результат отрицательный, проставки ставить нельзя.
При выборе обращайте внимание на сертификаты качества: проставки должны соответствовать ГОСТ Р 53818-2010 или международным стандартам ISO 9001. Избегайте изделий без маркировки – они могут быть изготовлены из низкокачественного металла или пластика. Для проверки материала используйте магнит: алюминий не магнитится, сталь – да. Полиуретановые проставки должны иметь равномерную плотность без пустот. Покупайте у проверенных производителей: Febi, Eibach, Whiteline, или отечественных – «Триал-Спорт», «Полиуретан».
Необходимые инструменты и расходные материалы для работы
Для установки проставок потребуется набор инструментов, адаптированный под специфику автомобиля. Базовый комплект включает торцевые головки от 10 до 19 мм, удлинители на 100 и 150 мм, трещотку с храповым механизмом и динамометрический ключ с диапазоном 30–150 Н·м. Обязательны шестигранники на 5, 6 и 8 мм – они понадобятся для болтов крепления амортизаторов и стабилизаторов. На автомобилях с многорычажной подвеской дополнительно потребуются ключи типа «звёздочка» (T40, T50) для разборки элементов ходовой.
Расходные материалы зависят от типа проставок. Для алюминиевых моделей с резьбовыми соединениями необходимы новые болты класса прочности 10.9 или выше – стандартные крепёжные элементы часто не выдерживают увеличенной нагрузки. Рекомендуемые размеры: M12×1.25 (длина 40–60 мм) для передней подвески и M14×1.5 (длина 50–70 мм) для задней. Для пластиковых проставок под пружины понадобятся стяжки пружин с грузоподъёмностью не менее 2 тонн и антискрипные прокладки из маслостойкой резины толщиной 2–3 мм.
В таблице ниже приведены ключевые расходники с указанием назначения и рекомендуемых параметров:
| Наименование | Характеристики | Назначение |
|---|---|---|
| Болты крепления проставок | Класс 10.9/12.9, оцинкованные или кадмированные | Замена штатных болтов для надёжной фиксации |
| Гроверные шайбы | Диаметр 12–14 мм, толщина 1.5–2 мм | Предотвращение самопроизвольного откручивания |
| Смазка для резьбы | Медная паста или антипригарное покрытие (Loctite 8008) | Защита от коррозии и заедания резьбы |
| Пыльники амортизаторов | Оригинальные или аналоговые (Febi, Lemförder) | Замена повреждённых при демонтаже элементов |
Для работы с тормозной системой потребуются медные или алюминиевые проставки под суппорты толщиной 3–5 мм, если увеличение клиренса превышает 30 мм. Это предотвратит перекос тормозных шлангов и снизит риск их повреждения. На автомобилях с электронными системами стабилизации (ESP) может понадобиться калибровка датчиков положения кузова – для этого используют диагностический сканер с поддержкой протокола CAN (например, Launch X431 или Autel MaxiSys).
Дополнительные инструменты: гидравлический домкрат грузоподъёмностью 2–3 тонны с резиновой подкладкой, подкатной домкрат для фиксации автомобиля на подъёмнике, монтировка с плоским и изогнутым концом для демонтажа рычагов. Для контроля геометрии подвески после установки проставок необходим лазерный нивелир или рулетка с точностью до 1 мм – разница в высоте левой и правой сторон не должна превышать 5 мм.
При работе с пластиковыми проставками под пружины важно использовать только оригинальные или сертифицированные аналоги. Дешёвые подделки из вторичного полиамида склонны к растрескиванию под нагрузкой, что приводит к смещению пружины и повреждению кузова. Перед установкой проставки следует проверить на отсутствие заусенцев и деформаций – даже незначительные дефекты снижают ресурс подвески на 30–40%.
Завершающий этап – проверка всех соединений. Для этого используют динамометрический ключ с заданным моментом затяжки: 80–100 Н·м для болтов крепления амортизаторов, 110–130 Н·м для болтов рычагов и 40–60 Н·м для стабилизаторов. Превышение рекомендованных значений приводит к срыву резьбы, недостаточная затяжка – к люфтам и стукам в подвеске.
Подготовка автомобиля: безопасность и фиксация
Перед началом работ загоните автомобиль на ровную площадку с твердым покрытием – бетон или асфальт. Уклон более 2° приведет к неравномерной нагрузке на домкрат и риску смещения машины. Отключите зажигание, выньте ключ, а на автомобилях с автоматической коробкой передач переведите селектор в положение «P». Активируйте стояночный тормоз, но помните: на некоторых моделях (например, Toyota RAV4 2019+) он может не удерживать машину при поддомкрачивании задней оси – используйте противооткатные упоры.
Подготовьте инструменты для фиксации: два гидравлических домкрата грузоподъемностью не менее 2 тонн (для легковых автомобилей) или 3 тонн (для кроссоверов), четыре противооткатных упора из литого полиуретана (металлические могут повредить диски), а также страховочные подставки – «козлы» с регулировкой высоты. Для автомобилей массой свыше 1800 кг (например, Volkswagen Tiguan) используйте подставки с минимальной рабочей нагрузкой 1500 кг на точку.
- Проверьте давление в шинах: оно должно соответствовать заводским нормам (±0,1 атм). Низкое давление приведет к прогибу боковины и искажению геометрии подвески при подъеме.
- Осмотрите поддомкратные точки кузова по инструкции производителя. На большинстве автомобилей они обозначены треугольными метками на порогах или специальными усилениями. Использование неправильных точек (например, на пластиковых накладках бамперов) деформирует кузов.
- Снимите запасное колесо и все тяжелые предметы из багажника – это снизит нагрузку на подвеску при подъеме и предотвратит смещение центра тяжести.
При работе с пневматической подвеской (Audi A6 C7, Mercedes W222) отключите систему через меню бортового компьютера или снимите предохранитель компрессора. Игнорирование этого шага приведет к автоматическому выравниванию кузова при подъеме, что сделает установку проставок невозможной. Для автомобилей с адаптивными амортизаторами (BMW с системой EDC) переведите их в режим «Comfort» перед началом работ – это снизит жесткость и облегчит демонтаж стоек.
Закрепите автомобиль страховочными ремнями за буксировочные проушины или раму. Используйте ремни с храповым механизмом и минимальной разрывной нагрузкой 5 тонн. Натяните их под углом 45° к горизонту, зафиксировав на неподвижных опорах (например, на бетонных блоках). Проверьте фиксацию, покачав автомобиль руками – он не должен смещаться более чем на 5 мм. При работе в одиночку установите дополнительный страховочный упор под порог с противоположной от домкрата стороны.
Демонтаж колес и элементов подвески для доступа
Для доступа к стойкам амортизаторов демонтируйте тормозной суппорт. Открутите два болта крепления ключом на 14 мм (на большинстве моделей), удерживая направляющие пальцы от проворачивания шестигранником на 7 мм. Суппорт подвесьте на проволоке к пружине или кузову, избегая натяжения тормозного шланга. Снимите тормозной диск, если он мешает доступу – обычно он крепится двумя винтами под крестовую отвертку или болтами на 8 мм.
Отсоедините стабилизатор поперечной устойчивости. На нижнем рычаге открутите гайку крепления стойки стабилизатора ключом на 17 мм, удерживая шток от проворачивания шестигранником на 6 мм. Если шаровая опора интегрирована в рычаг, отсоедините ее от поворотного кулака, выкрутив гайку на 19 мм и выбив палец съемником или молотком через медную проставку. На моделях с разборной шаровой опорой открутите три болта крепления ключом на 13 мм.
Открутите гайку штока амортизатора на 22 мм (или 24 мм для некоторых кроссоверов) в подкапотном пространстве. Используйте шестигранник на 6 мм для фиксации штока от проворачивания. Нижнее крепление стойки к поворотному кулаку держится на двух болтах на 17 мм – открутите их, придерживая кулак от падения. Если болты прикипели, обработайте их проникающей смазкой за 15–20 минут до демонтажа и используйте ударный гайковерт или удлинитель для ключа.
При демонтаже продольных рычагов задней подвески (на многорычажных системах) сначала отсоедините тягу регулятора тормозных усилий, открутив болт на 12 мм. Затем выкрутите болты крепления рычага к кузову – обычно это два болта на 18 мм с гайками на обратной стороне. На некоторых автомобилях потребуется снять защитный кожух топливного бака или выхлопную систему для доступа к крепежу. Работайте с обеих сторон автомобиля последовательно, чтобы избежать перекоса подвески.
После демонтажа всех мешающих элементов очистите резьбовые соединения металлической щеткой и обработайте их медной смазкой перед обратной сборкой. Проверьте состояние резиновых втулок и пыльников – при наличии трещин или разрывов замените их до установки проставок. Сложите снятые детали в порядке демонтажа, маркируя болты и гайки по месту установки, чтобы упростить последующую сборку.
Установка проставок на ступицу или амортизатор
Выбор между ступичными и амортизационными проставками зависит от целей увеличения клиренса. Ступичные проставки толщиной 20–40 мм смещают колесо наружу, сохраняя геометрию подвески, но увеличивают нагрузку на ступичный подшипник. Амортизационные проставки (10–30 мм) поднимают кузов без изменения вылета колеса, однако могут изменить углы установки колес и сократить ход амортизатора. Перед установкой проверьте совместимость проставок с маркой автомобиля – для некоторых моделей (например, Subaru Forester SG) требуются удлиненные болты ступицы или доработка кронштейнов амортизаторов.
Для установки на ступицу снимите колесо, очистите посадочную поверхность от грязи и ржавчины. Установите проставку, совместив отверстия с болтами ступицы, и затяните крепеж динамометрическим ключом с моментом, указанным в руководстве по ремонту (обычно 80–120 Н·м). При использовании проставок толще 30 мм замените штатные болты на удлиненные – стандартные могут не обеспечить достаточную глубину резьбы. После монтажа проверьте биение колеса: допустимое значение не должно превышать 0,1 мм.
Амортизационные проставки монтируются между верхним креплением стойки и кузовом. Демонтируйте стойку, установите проставку, используя новые резиновые подушки для компенсации вибраций. При подъеме кузова более чем на 25 мм потребуется удлинение тормозных шлангов и проводов ABS – в противном случае они могут порваться при полном ходе подвески. После сборки отрегулируйте развал-схождение: изменение клиренса на 10 мм смещает развал на 0,1–0,3°.

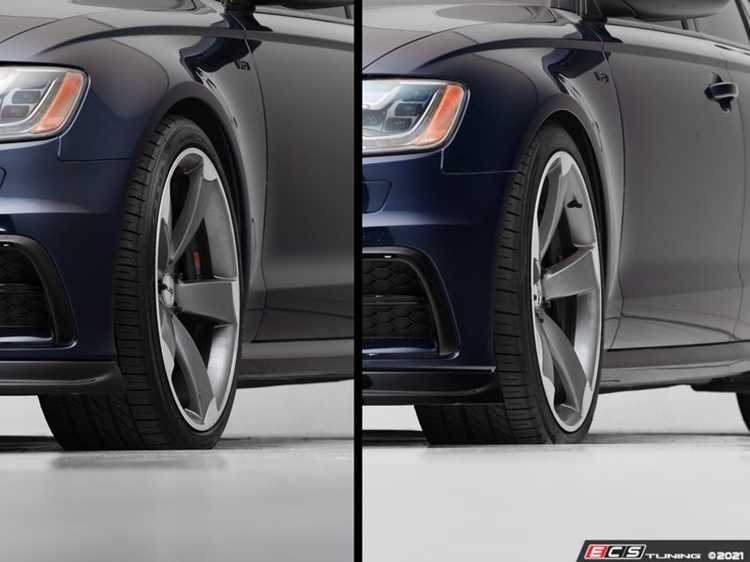

Проверка и регулировка углов установки колес
После установки проставок клиренс автомобиля увеличивается, что неизбежно влияет на геометрию подвески. Даже при использовании проставок толщиной 15–20 мм изменяются углы развала, схождения и кастора. Игнорирование этих параметров приводит к неравномерному износу шин, ухудшению управляемости и повышенной нагрузке на рулевые тяги. Первичную проверку рекомендуется проводить сразу после монтажа проставок, а затем повторять каждые 10 000 км или при появлении вибраций на руле.
Для диагностики используйте стенд с лазерной или компьютерной системой измерения. Бюджетные 3D-стенды обеспечивают точность до 0,05°, что достаточно для большинства легковых автомобилей. Перед заездом на стенд проверьте давление в шинах (должно соответствовать заводским значениям), убедитесь в отсутствии люфтов в шаровых опорах и рулевых наконечниках. Загрузите автомобиль до снаряженной массы – вес водителя и топлива в баке влияет на показания.
- Развал: оптимальное значение для большинства автомобилей – от -0,5° до -1,5°. После установки проставок развал может сместиться в положительную сторону. Если корректировка невозможна штатными средствами (например, на McPherson), используйте регулировочные болты или эксцентриковые шайбы. На заднеприводных автомобилях допустимое отклонение – не более 0,3° от заводских параметров.
- Схождение: для передней оси нормой считается 0–2 мм (суммарное схождение колес). На задней оси допускается небольшое расхождение (до 1 мм). При превышении этих значений шины изнашиваются «елочкой» по краям протектора. Регулировка выполняется вращением рулевых тяг с обязательной фиксацией контргайками.
- Кастор: угол продольного наклона оси поворота колеса. На переднеприводных автомобилях оптимальное значение – 2–4°, на заднеприводных – 5–7°. Изменение кастора после установки проставок редко превышает 0,5°, но даже такое отклонение ухудшает стабилизацию колес на скорости. Корректировка возможна только на автомобилях с регулируемыми верхними рычагами подвески.
Если стенд показывает критические отклонения (например, развал +1,0° или схождение 5 мм), выполните регулировку в следующем порядке: сначала кастор, затем развал, последним – схождение. На автомобилях с многорычажной подвеской (Audi A4, BMW 3 серии) регулировка одного параметра может влиять на другие – после каждого этапа повторяйте замеры. Используйте динамометрический ключ для затяжки регулировочных болтов с моментом, указанным в сервисной документации (обычно 80–120 Н·м).
После регулировки проведите тестовый заезд на скорости 60–80 км/ч по прямой траектории. Руль должен возвращаться в нейтральное положение без усилий, а автомобиль – сохранять прямолинейное движение при отпущенном руле. Если наблюдается увод в сторону, проверьте разницу давления в шинах (даже 0,1 атм влияет на траекторию) и равномерность износа протектора. На автомобилях с адаптивным рулевым управлением (Mercedes с системой Airmatic) сбросьте адаптацию через диагностический сканер после регулировки.
На некоторых моделях (например, Toyota Land Cruiser 200, Nissan Patrol Y62) заводская конструкция подвески не предусматривает регулировку развала и кастора. В таких случаях допустимое отклонение после установки проставок – не более 0,3° от заводских значений. Если стенд показывает превышение, замените изношенные элементы подвески (сайлентблоки, шаровые опоры) или используйте проставки с эксцентриком. Для внедорожников с зависимой задней подвеской (UAZ Patriot) регулировка схождения выполняется смещением моста относительно рамы с помощью регулировочных пластин.
Записывайте результаты замеров в сервисную книжку. Сравнение данных до и после установки проставок поможет выявить скрытые дефекты подвески. Например, если развал изменился на 0,8° при установке проставок толщиной 20 мм, а заводская документация допускает изменение до 0,5°, проверьте состояние верхних опор амортизаторов или подшипников ступиц. На автомобилях с пневмоподвеской (Porsche Cayenne, Range Rover) отключите систему перед регулировкой, чтобы избежать автоматической корректировки клиренса.
