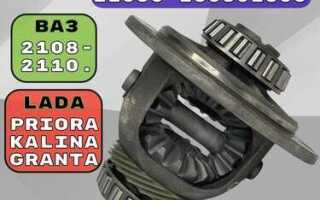

Дифференциал ВАЗ 2108 – узел, отвечающий за распределение крутящего момента между ведущими колесами. Его правильная регулировка критически важна для предотвращения износа шестерен, подшипников и повышенного шума при движении. Основные признаки неисправности: стук в редукторе, люфт в полуосях, утечка масла через сальники. Регулировка требуется при замене подшипников, шестерен главной пары или после ремонта редуктора.
Для работы понадобятся: динамометрический ключ (момент затяжки 12–26 Н·м), штангенциркуль, индикатор часового типа с магнитной стойкой, оправка для запрессовки подшипников, набор щупов. Из расходных материалов – герметик для резьбовых соединений (например, Loctite 574), трансмиссионное масло ТАД-17И или GL-5 80W-90. Перед началом демонтируйте редуктор с автомобиля, зафиксировав его в тисках через деревянные проставки.
Регулировка включает три ключевых этапа: настройку предварительного натяга подшипников дифференциала, контроль бокового зазора в зацеплении шестерен и проверку пятна контакта. Допустимый осевой люфт дифференциала – не более 0,05 мм, боковой зазор в зацеплении – 0,08–0,13 мм. Превышение этих значений приводит к ускоренному износу зубьев и разрушению подшипников. Используйте заводские метки на шестернях для точной установки.
При сборке обратите внимание на момент затяжки гайки фланца ведущей шестерни – 120–160 Н·м. После затяжки проверните фланец вручную: он должен вращаться с усилием 1,5–2,5 Н·м (измеряется динамометрическим ключом). Если усилие меньше – увеличьте натяг подшипников, если больше – ослабьте. Неправильная регулировка сокращает ресурс редуктора в 2–3 раза.
Необходимые инструменты и материалы для регулировки дифференциала
Регулировка дифференциала ВАЗ 2108 требует точного подбора инструментов и расходных материалов. Без правильного набора работа станет невозможной или приведет к ошибкам, способным повредить узел. Ниже перечислены ключевые позиции, без которых процедура невыполнима.
Основной инструмент – динамометрический ключ с диапазоном измерения от 5 до 150 Н·м. Для ВАЗ 2108 критически важно соблюдать момент затяжки подшипников дифференциала: 120–150 Н·м для коробки передач и 68–84 Н·м для редуктора заднего моста. Использование ключа без калибровки или с неверным диапазоном приведет к перетяжке или недотяжке, что вызовет преждевременный износ.
- Набор головок и торцевых ключей: обязательны размеры 10, 12, 13, 14, 17, 19 и 24 мм. Головки должны быть шестигранными, без повреждений граней.
- Съемник подшипников: универсальный или специализированный для ВАЗ, с возможностью захвата внутреннего кольца подшипника.
- Молоток с бронзовой или медной насадкой: для аккуратного демонтажа деталей без деформации.
- Штангенциркуль с точностью 0,05 мм: для измерения зазоров в подшипниках и шестернях.
- Индикатор часового типа с магнитной стойкой: для контроля осевого люфта дифференциала (допустимый люфт – 0,03–0,05 мм).
Расходные материалы включают новые сальники и прокладки. Для ВАЗ 2108 потребуются:
- Сальник хвостовика редуктора заднего моста (артикул 2101-2402052) – 1 шт.
- Прокладка крышки редуктора (артикул 2101-2402024) – 1 шт.
- Прокладка картера коробки передач (артикул 2108-1701015) – 1 шт.
- Трансмиссионное масло: 80W-90 или 75W-90 (GL-4/GL-5), объем – 1,3 л для коробки и 1,3 л для редуктора.
Для фиксации регулировочных гаек понадобятся стопорные пластины (артикул 2101-2403086) и новые болты крепления крышек подшипников (М8×1,25, длина 20 мм). Старые болты использовать нельзя – они растягиваются при затяжке. Также необходим герметик для резьбовых соединений (например, Loctite 574 или аналог), устойчивый к маслам и температурам до +200°C.
Дополнительные приспособления ускорят работу и повысят точность:
- Пресс или тиски с мягкими губками: для запрессовки подшипников без перекосов.
- Набор щупов: для проверки бокового зазора в зацеплении шестерен (норма – 0,1–0,15 мм).
- Металлическая линейка длиной 300 мм: для контроля плоскостности привалочных поверхностей.
- Емкость для слива масла и воронка с фильтром: чтобы избежать попадания стружки в систему.
Особое внимание уделяется чистоте рабочего места. Перед началом работ подготовьте безворсовые салфетки, очиститель карбюратора или уайт-спирит для обезжиривания деталей. Пыль и металлическая стружка, попав в подшипники, выведут их из строя за несколько сотен километров. Для защиты рук используйте нитриловые перчатки – трансмиссионное масло агрессивно к коже.
Если регулировка проводится впервые, рекомендуется приобрести ремонтный комплект подшипников дифференциала (артикул 2108-2403036-10). В него входят два конических роликоподшипника (7205А и 7206А), регулировочные шайбы разной толщины (0,05–0,5 мм) и упорные кольца. Заводские подшипники часто имеют люфт из-за износа, а новые обеспечат корректную работу узла.
Не экономьте на инструментах. Китайские аналоги динамометрических ключей или съемников могут давать погрешность до 30%, что критично для регулировки. Для проверки точности ключа используйте калибровочный стенд или эталонный груз. Если инструмент не откалиброван, отрегулировать дифференциал с заводскими допусками не получится.
Демонтаж заднего моста и подготовка к разборке дифференциала
Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав передние колеса противооткатными упорами. Слейте масло из заднего моста через сливное отверстие в картере, используя ключ на 17 для откручивания пробки – объем сливаемой жидкости составит около 1,3 литра. Отсоедините карданный вал от фланца ведущей шестерни, открутив четыре гайки крепления на 13 и пометив положение фланца относительно вала для последующей сборки без нарушения балансировки.
Открутите гайки крепления амортизаторов к мосту (ключ на 17), затем отсоедините нижние концы стоек стабилизатора поперечной устойчивости. Снимите пружины задней подвески, предварительно сжав их специальными стяжками для безопасного демонтажа. Отсоедините тормозные шланги от трубок, заглушив их во избежание попадания грязи, и отверните болты крепления моста к кронштейнам кузова (ключ на 19). Аккуратно опустите мост на тележку или подставки, избегая резких движений, чтобы не повредить тормозные механизмы.
Очистите мост от грязи и ржавчины металлической щеткой, уделив особое внимание посадочным местам подшипников и сальников. Промаркируйте крышки подшипников дифференциала и их посадочные места на картере моста керном или краской – это исключит ошибки при сборке. Перед разборкой проверьте люфт в подшипниках ведущей шестерни, покачав фланец рукой: наличие зазора свыше 0,05 мм указывает на необходимость замены деталей.
Разборка дифференциала и проверка состояния деталей
Перед началом разборки зафиксируйте ведомую шестерню дифференциала в тисках через мягкие прокладки, чтобы избежать деформации зубьев. Отверните болты крепления крышек подшипников (8 шт., М10×1,25) с моментом затяжки 43–55 Н·м, используя головку на 17 мм. Снимите крышки, отметив их положение относительно корпуса – перепутывание приведет к нарушению предварительного натяга подшипников.
Извлеките дифференциал в сборе, аккуратно выведя его из картера редуктора. Проверьте наличие следов износа на посадочных поверхностях подшипников: риски, задиры или коррозия свидетельствуют о необходимости замены корпуса дифференциала. Осмотрите зубья ведомой шестерни на предмет сколов, трещин или неравномерного износа – допустимая глубина износа не более 0,1 мм.
- Спрессуйте подшипники с помощью съемника типа «лапки» или пресса, упираясь в внутреннее кольцо. Не допускайте передачи усилия через ролики – это приведет к их повреждению.
- Промойте все детали в керосине, удалив остатки старой смазки и металлическую стружку. Особое внимание уделите канавкам под стопорные кольца и резьбовым отверстиям.
- Проверьте радиальный зазор в подшипниках: при покачивании внутреннего кольца относительно наружного люфт не должен превышать 0,05 мм. Превышение значения требует замены подшипников.
Разберите дифференциал, выбив ось сателлитов медной выколоткой. Извлеките сателлиты и полуосевые шестерни, осмотрите их рабочие поверхности: допустимый износ зубьев – не более 0,08 мм, при этом не должно быть выкрашиваний или задиров. Проверьте состояние шайб под сателлитами – толщина должна быть не менее 1,8 мм (номинал 2,0 мм).
Оцените состояние корпуса дифференциала: трещины в области посадочных мест под подшипники или резьбовых отверстий под болты крышек недопустимы. Измерьте диаметр отверстий под ось сателлитов – номинальный размер 15,00–15,02 мм, предельный износ 15,05 мм. При превышении замените корпус.
Проверьте биение ведомой шестерни, установив дифференциал в центрах токарного станка. Допустимое биение торца шестерни – 0,05 мм, наружного диаметра – 0,08 мм. Превышение значений устраняется заменой шестерни или корпуса дифференциала. Зафиксируйте результаты измерений для последующей регулировки.
Соберите дифференциал в обратной последовательности, используя новые стопорные кольца и шайбы. Установите сателлиты и полуосевые шестерни, смазав их трансмиссионным маслом ТАД-17И. Запрессуйте подшипники с нагревом до 100–120 °C, обеспечив равномерное прилегание внутренних колец к буртикам корпуса. Момент затяжки болтов крышек подшипников – 43–55 Н·м.
Определение износа подшипников и шестерен дифференциала
Первым признаком износа подшипников дифференциала ВАЗ 2108 становится характерный гул при движении, усиливающийся на скоростях свыше 60 км/ч. Звук локализуется в области заднего моста и меняет тональность при сбросе газа или поворотах. Для точной диагностики требуется поднять автомобиль на подъемнике и прокрутить колеса вручную – люфт более 0,05 мм в подшипниках ступиц или дифференциала указывает на критический износ.
Шестерни дифференциала проверяют визуально после демонтажа крышки редуктора. На рабочих поверхностях зубьев не должно быть сколов, питтинга (ямок) или ступенчатого износа. Допустимый зазор в зацеплении шестерен главной пары – 0,15–0,25 мм; превышение этого значения на 0,1 мм требует замены деталей. Особое внимание уделяют сателлитам – их износ часто сопровождается выкрашиванием металла на торцах.
Для проверки осевого люфта ведущей шестерни используют индикатор часового типа. Наконечник прибора устанавливают на торец фланца, после чего покачивают его рукой в осевом направлении. Показания свыше 0,03 мм свидетельствуют о необходимости регулировки предварительного натяга подшипников или их замены. При этом важно учитывать, что люфт может возникать из-за износа распорной втулки или деформации картера редуктора.
Износ подшипников дифференциала определяют по радиальному зазору. Для этого фиксируют одну из полуосей, а вторую покачивают в вертикальной плоскости. Зазор более 0,1 мм говорит о предельном износе. Дополнительно проверяют состояние сепараторов – трещины или разрушение роликов требуют немедленной замены подшипникового узла. При этом смазка в редукторе не должна содержать металлической стружки, что указывает на активное разрушение деталей.
Шум при работе дифференциала на холостом ходу (при вывешенных колесах) часто вызван износом шестерен сателлитов или их осей. Для проверки снимают дифференциал и осматривают контактные поверхности – равномерный износ допустим, но неравномерные задиры или выработка более 0,2 мм требуют замены комплекта сателлитов и оси. Особое внимание уделяют пятну контакта зубьев – оно должно занимать не менее 60% рабочей поверхности.
Температура корпуса редуктора после 30 минут езды не должна превышать 70°C. Превышение этого значения указывает на недостаточный предварительный натяг подшипников или неправильное зацепление шестерен. Для точной диагностики используют пирометр – локальный нагрев в области подшипников сигнализирует об их износе, а равномерный перегрев всего редуктора – о проблемах с зацеплением или недостатке смазки.
При сборке дифференциала после проверки обязательно контролируют момент затяжки гайки ведущей шестерни (120–160 Н·м) и болтов крепления крышки (35–45 Н·м). Несоблюдение этих параметров приводит к ускоренному износу подшипников и шестерен. После регулировки проверяют боковой зазор в зацеплении – он должен составлять 0,08–0,13 мм для новых деталей и не более 0,2 мм для бывших в эксплуатации.
Установка правильного зазора между шестернями главной пары
Зазор между шестернями главной передачи ВАЗ 2108 должен составлять 0,08–0,13 мм. Измерение проводится индикатором часового типа с ценой деления 0,01 мм. Установите прибор на штатив, закрепив его на картере редуктора, и подведите наконечник к зубу ведомой шестерни. Покачайте шестерню вручную, фиксируя отклонение стрелки – разница между крайними положениями покажет фактический зазор.
Для регулировки используйте регулировочные кольца толщиной от 1,8 до 2,2 мм с шагом 0,05 мм. Снимите ведомую шестерню, измерьте толщину штатного кольца микрометром и подберите новое с учетом требуемого зазора. Например, если зазор превышает норму на 0,05 мм, установите кольцо на 0,05 мм тоньше. Затяните гайку фланца моментом 120–160 Н·м, затем проверьте зазор повторно.
При сборке обратите внимание на положение ведущей шестерни: расстояние от торца до оси ведомой должно быть 33,4±0,05 мм. Контролируйте этот параметр штангенциркулем или специальным шаблоном. Если значение не соответствует, отрегулируйте положение шестерни подбором прокладок под подшипниками. Неправильная установка приведет к ускоренному износу зубьев и шуму на высоких скоростях.
После регулировки прокрутите шестерни вручную, убедившись в плавности хода. Нанесите на зубья тонкий слой краски (например, берлинской лазури) и проверните передачу на несколько оборотов. По отпечатку определите пятно контакта: оно должно располагаться по центру зуба, занимая 50–70% его высоты и 40–60% длины. При смещении пятна к вершине или основанию зуба скорректируйте положение шестерен повторной регулировкой.
Регулировка предварительного натяга подшипников дифференциала
Предварительный натяг подшипников дифференциала ВАЗ 2108 обеспечивает стабильность работы узла и предотвращает осевой люфт. Заводской допуск натяга составляет 0,03–0,05 мм, что соответствует моменту сопротивления вращению дифференциала в сборе 15–20 Н·м при измерении динамометрическим ключом. Превышение этих значений приводит к перегреву подшипников, недостаточный натяг – к ускоренному износу зубьев шестерен.
Для регулировки потребуются:
- Динамометрический ключ с диапазоном 10–50 Н·м;
- Набор щупов толщиной 0,03–0,1 мм;
- Приспособление для фиксации фланца (например, шлицевая отвертка);
- Новые регулировочные гайки подшипников (артикул 2108-2402024).
Перед началом работ убедитесь, что сальники дифференциала не повреждены – утечка масла исказит результаты измерений.
После установки дифференциала в картер редуктора затяните регулировочные гайки до упора, затем ослабьте на 1/6 оборота. Проверните дифференциал вручную 5–6 раз для самоустановки подшипников. Затягивайте гайки поочередно, контролируя момент сопротивления вращению. Если значение превышает 20 Н·м, уменьшите натяг, ослабив гайки на 1–2 зуба стопорной шайбы. При моменте ниже 15 Н·м – увеличьте натяг.
Контроль осевого люфта проводите индикатором часового типа с ценой деления 0,01 мм. Установите ножку индикатора на торец фланца, перемещайте дифференциал вдоль оси – допустимое смещение не должно превышать 0,02 мм. Если люфт больше, повторите регулировку, сместив гайки на 1 зуб стопорной шайбы. После достижения требуемых параметров зафиксируйте гайки кернением в двух точках.
Завершив регулировку, залейте в редуктор трансмиссионное масло ТАД-17И или аналог (GL-5, 80W-90) до уровня контрольного отверстия. Проверьте отсутствие течей через сальники и прокладки. При первом запуске двигателя на холостом ходу прослушайте работу редуктора – посторонние шумы указывают на ошибки в настройке натяга или центровки шестерен.
Сборка дифференциала и проверка плавности вращения
Перед сборкой убедитесь, что все детали дифференциала ВАЗ 2108 очищены от старой смазки и металлической стружки. Особое внимание уделите посадочным поверхностям шестерен и подшипников – даже микроскопические загрязнения приведут к ускоренному износу. Используйте чистый бензин или специализированный очиститель для удаления остатков масла, затем просушите детали сжатым воздухом.
Установите ведомую шестерню на корпус дифференциала, совместив метки, нанесенные при разборке. Затяните болты крест-накрест моментом 68–84 Н·м, контролируя усилие динамометрическим ключом. Превышение момента вызовет деформацию корпуса, недостаточная затяжка – люфт и биение шестерни. После затяжки проверьте радиальное биение индикатором часового типа – допуск не более 0,05 мм.
Смажьте ролики подшипников дифференциала трансмиссионным маслом ТАД-17И или его аналогом. Установите подшипники на посадочные шейки корпуса, предварительно нагрев их до 80–90°C в масляной ванне. Горячая посадка исключает перекос и обеспечивает равномерное прилегание. Остудите узел до комнатной температуры перед дальнейшими операциями.
Вставьте собранный дифференциал в картер редуктора, убедившись, что сателлиты и полуосевые шестерни свободно вращаются без заеданий. Проверьте боковой зазор между зубьями шестерен – он должен составлять 0,1–0,15 мм. Для измерения используйте набор щупов, вводя их между зубьями в нескольких точках по окружности. При необходимости отрегулируйте зазор подбором толщины регулировочных шайб.
Проверка плавности вращения проводится вручную после установки крышек подшипников. Прокрутите ведомую шестерню на 3–4 оборота в обе стороны, прислушиваясь к шуму. Допускается легкий равномерный шелест, но стуки, скрежет или рывки указывают на неправильную сборку. Если вращение затруднено, разберите узел и проверьте чистоту поверхностей, отсутствие перекосов и соответствие зазоров.
Заполните картер редуктора маслом до уровня контрольного отверстия. Для ВАЗ 2108 рекомендуется 1,3 л трансмиссионной жидкости с вязкостью 80W-90. После заливки прокрутите дифференциал на 10–15 оборотов, чтобы смазка распределилась по всем трущимся поверхностям. Убедитесь в отсутствии течей через сальники и прокладки – даже незначительная утечка приведет к масляному голоданию.
Окончательная проверка проводится на подъемнике или с вывешенными колесами. Запустите двигатель, включите передачу и дайте поработать 2–3 минуты на холостых оборотах. Прислушайтесь к шуму редуктора: гул на высоких оборотах свидетельствует о чрезмерном зазоре, свист – о недостатке смазки или повреждении подшипников. Если посторонние звуки отсутствуют, проведите тест-драйв с плавным разгоном и торможением – дифференциал должен работать бесшумно во всех режимах.
