USB-RS485 конвертер – это компактное устройство, преобразующее сигналы интерфейса USB в стандарт RS485, обеспечивающий устойчивую передачу данных на расстояния до 1200 метров при скорости до 10 Мбит/с. В отличие от RS232, RS485 использует дифференциальную передачу сигнала, что минимизирует влияние электромагнитных помех и позволяет подключать до 32 устройств в одной сети. Конвертеры этого типа незаменимы в системах, где требуется надежная связь между ПК и промышленным оборудованием: контроллерами, датчиками, частотными преобразователями и системами управления.
Основные сценарии применения включают автоматизацию производственных линий, мониторинг энергосистем и управление климатическим оборудованием. Например, в системах SCADA конвертер позволяет подключать ПЛК (программируемые логические контроллеры) к рабочей станции без необходимости в дополнительных сетевых адаптерах. Модели с гальванической развязкой до 1500 В защищают оборудование от перенапряжений, что критично для эксплуатации в условиях высоких электрических нагрузок. При выборе устройства обращайте внимание на поддержку протоколов Modbus RTU и Profibus, а также на наличие драйверов для целевой ОС (Windows, Linux, macOS).
Для корректной работы конвертера требуется правильная настройка параметров связи: скорости передачи (9600–115200 бод), бита четности и количества стоп-битов. В большинстве случаев достаточно стандартных значений (8N1), но для специфичных устройств может потребоваться индивидуальная конфигурация. При подключении к длинным линиям используйте согласующие резисторы 120 Ом на концах шины для предотвращения отражений сигнала. В условиях сильных помех рекомендуется применять экранированную витую пару и избегать параллельной прокладки с силовыми кабелями.

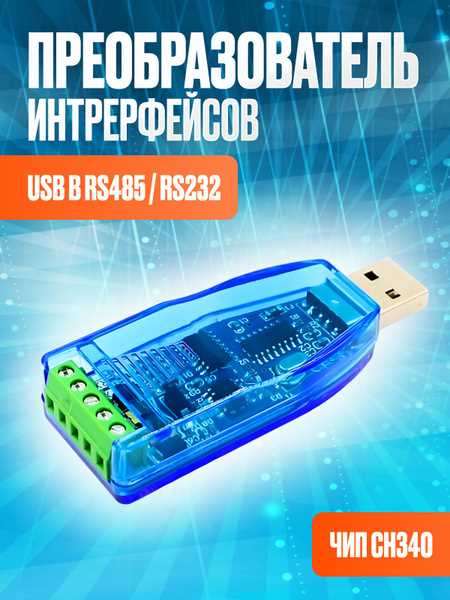

Среди популярных моделей выделяются FTDI FT232RL (поддержка USB 2.0, низкое энергопотребление) и CH340 (бюджетный вариант с ограниченной скоростью). Для задач с повышенными требованиями к надежности подойдут конвертеры с металлическим корпусом и защитой от статического электричества, например, Moxa UPort 1150. При интеграции в существующие системы проверяйте совместимость с используемым ПО: некоторые конвертеры требуют установки специализированных библиотек для работы с последовательными портами.

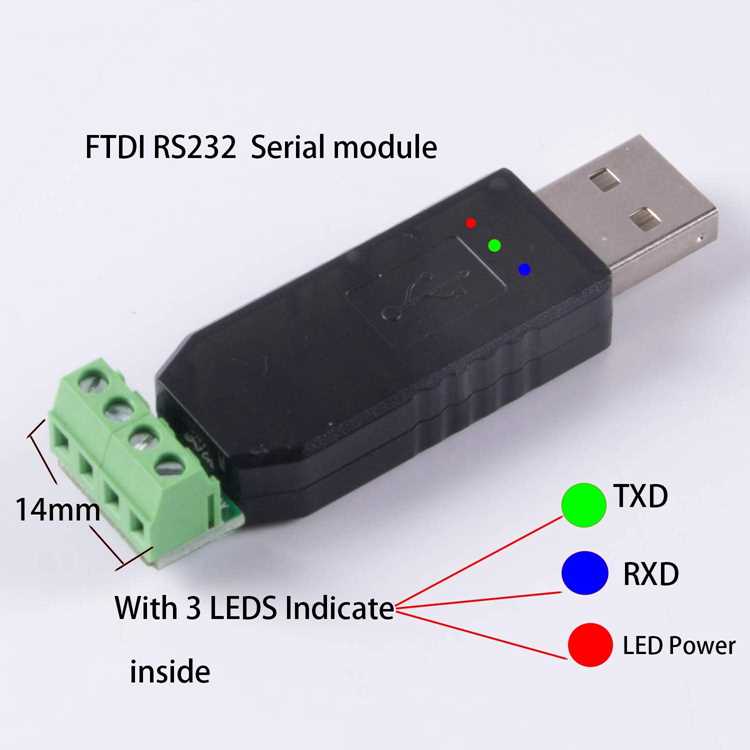

USB RS485 конвертер: назначение и применение
USB RS485 конвертер преобразует сигналы USB в стандарт RS485, обеспечивая гальваническую развязку до 1000 В и поддержку полудуплексной передачи данных на скоростях от 300 бит/с до 10 Мбит/с. Применяется для подключения ПК к промышленным устройствам: контроллерам, частотным преобразователям, датчикам с интерфейсом Modbus RTU. Ключевые характеристики: рабочая температура от -40°C до +85°C, защита от короткого замыкания и электростатических разрядов до 15 кВ, поддержка протоколов ASCII и RTU. Рекомендуется выбирать модели с автоматическим определением направления передачи (Auto-Turnaround) для упрощения интеграции.
- Промышленная автоматизация: подключение к SCADA-системам через OPC-серверы, мониторинг состояния оборудования (например, насосов Grundfos с протоколом GENIbus).
- Энергетика: считывание данных с электросчетчиков (Меркурий 230, Энергомера CE308) по Modbus RTU, организация шинных топологий с длиной линии до 1200 м при скорости 9600 бит/с.
- Системы безопасности: управление контроллерами доступа (например, PERCo-S20) через виртуальные COM-порты, интеграция с ПО типа ZKTeco BioTime.
- Тестирование оборудования: эмуляция устройств RS485 при разработке прошивок, использование терминалов (Tera Term, Modbus Poll) для диагностики.
Для стабильной работы в условиях помех используйте экранированную витую пару (кабель FTP Cat5e) с волновым сопротивлением 120 Ом и согласующими резисторами на концах линии. При подключении к устройствам с разными уровнями напряжения (например, 5 В и 24 В) применяйте преобразователи уровней или конвертеры с регулируемым питанием.
Как подключить USB RS485 конвертер к промышленному оборудованию
Перед подключением USB RS485 конвертера проверьте соответствие электрических параметров интерфейса оборудования. Большинство промышленных устройств работают с напряжением сигнала ±5 В (стандарт RS485), но встречаются системы с уровнями ±1,5 В или ±12 В. Убедитесь, что конвертер поддерживает требуемый диапазон – например, FTDI FT232R или CH340 обеспечивают совместимость с ±5 В, а для нестандартных уровней потребуется дополнительный преобразователь напряжения.

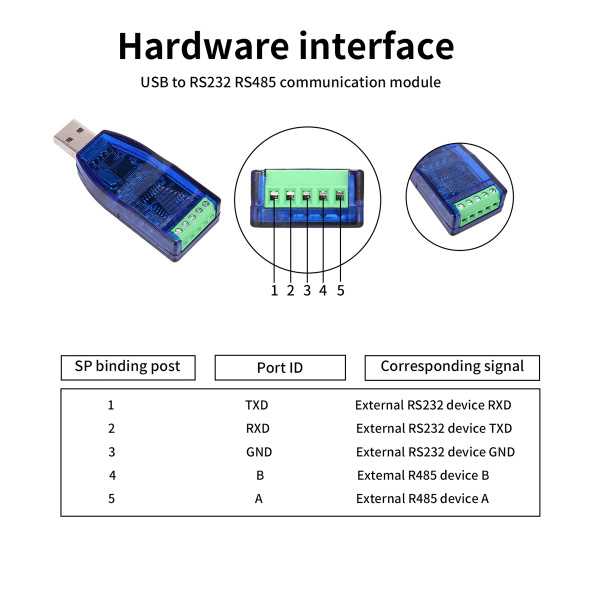

Определите топологию сети: двухпроводная (полудуплекс) или четырехпроводная (полный дуплекс). В первом случае используйте клеммы A и B (или Data+ и Data-), во втором – дополнительно линии Y и Z. Для длинных линий (свыше 100 м) применяйте экранированную витую пару с волновым сопротивлением 120 Ом. Пример распиновки для популярных конвертеров:
| Конвертер | Клемма A | Клемма B | Земля (GND) |
|---|---|---|---|
| FTDI USB-RS485 | Data+ | Data- | GND |
| CH340G | A | B | GND |
| CP2102 | TXD+ | TXD- | GND |
Подключите терминаторы на концах линии для предотвращения отражений сигнала. Включите резисторы 120 Ом между клеммами A и B на первом и последнем устройстве в сети. Если оборудование уже имеет встроенные терминаторы (например, частотные преобразователи Siemens G120), отключите внешние резисторы. Для сетей с количеством устройств более 32 используйте повторители сигнала (например, ADM2483) каждые 300 м.
Настройте параметры COM-порта в диспетчере устройств Windows или через терминал Linux (stty). Стандартные настройки для Modbus RTU: скорость 9600–115200 бод, 8 бит данных, 1 стоп-бит, контроль четности none/even/odd. Для оборудования с нестандартными протоколами (например, Profibus) уточните параметры в документации – часто требуется скорость 1,5 Мбит/с и специальные тайминги. Пример команды для Linux:
stty -F /dev/ttyUSB0 19200 cs8 -parenb -cstopb
Проверьте полярность подключения с помощью осциллографа или логического анализатора. При передаче данных на линии A должен быть положительный потенциал относительно B. Если оборудование не отвечает, поменяйте местами провода A и B. Для диагностики используйте тестовые команды Modbus (например, функция 0x03 для чтения регистров) или специализированные утилиты вроде Modbus Poll.
Обеспечьте гальваническую развязку при подключении к оборудованию с высоким уровнем помех (например, частотные преобразователи или сварочные аппараты). Конвертеры с изолированным питанием (ADUM1201, ISO3082) выдерживают до 2,5 кВ. Для дополнительной защиты установите TVS-диоды (например, P6KE6.8CA) на линиях A и B с пороговым напряжением 6,8 В. Избегайте заземления экрана кабеля с обоих концов – подключайте его только к корпусу оборудования на одном конце линии.
Обновите драйверы конвертера до последней версии. Для FTDI-чипов используйте официальные драйверы с сайта ftdichip.com, для CH340 – драйверы от производителя платы (например, WCH). В Windows отключите функцию «USB Selective Suspend» в настройках электропитания, чтобы предотвратить случайное отключение порта. Для Linux добавьте правило udev, чтобы зафиксировать имя устройства:
SUBSYSTEM=="tty", ATTRS{idVendor}=="0403", ATTRS{idProduct}=="6001", SYMLINK+="ttyRS485"
Основные параметры выбора конвертера для работы с Modbus-устройствами
Скорость передачи и гальваническая развязка определяют надежность работы в промышленных условиях. Для систем с длинными линиями (до 1200 м) выбирайте конвертеры с фиксированными скоростями 9600, 19200 или 38400 бод – они устойчивы к помехам. Гальваническая развязка (1500 В и выше) обязательна при подключении к оборудованию с разными потенциалами «земли», иначе возможны сбои или повреждение устройств. Обратите внимание на тип изоляции: оптронная (для слаботочных систем) или трансформаторная (для мощных нагрузок).
Дополнительные функции сокращают время настройки и диагностику. Встроенный терминатор линии (120 Ом) автоматически согласует импеданс шины, предотвращая отражения сигнала. Наличие светодиодных индикаторов (RX/TX, питание) упрощает поиск неисправностей без дополнительных приборов. Для интеграции с ПО выбирайте конвертеры с драйверами под Windows/Linux и поддержкой виртуальных COM-портов (например, FTDI FT232R). Избегайте моделей без обновляемой прошивки – они быстро устаревают при изменениях в протоколе Modbus.
Типовые схемы подключения конвертера к контроллерам и датчикам
Для подключения USB-RS485 конвертера к промышленным контроллерам (PLC) или датчикам с интерфейсом RS485 используют двухпроводную (A/B) или четырёхпроводную (A/B/Y/Z) схему. В двухпроводном варианте сигналы A (+) и B (–) подключаются напрямую к соответствующим клеммам устройства, а экран кабеля заземляется на одной стороне для подавления помех. При работе с длинными линиями (>100 м) или в условиях сильных электромагнитных наводок рекомендуется применять витую пару с волновым сопротивлением 120 Ом и терминаторы на концах шины (резисторы 120 Ом между A и B). Для устройств с гальванической развязкой (например, конвертеры на базе ADM2483) заземление не требуется, но необходимо соблюдать полярность: A – к A, B – к B.
При подключении к датчикам с питанием от шины (например, Modbus RTU) конвертер должен обеспечивать напряжение 5 В или 12 В через дополнительные клеммы (VCC/GND). В этом случае линия питания подводится параллельно сигнальным проводам A/B, а датчик запитывается через встроенный DC-DC преобразователь конвертера. Для предотвращения коротких замыканий на шине используют предохранители на 100–200 мА в цепи питания. При работе с несколькими устройствами на одной шине адресация задаётся программно (например, через регистры Modbus), а максимальное количество узлов ограничено нагрузочной способностью конвертера – обычно до 32 устройств без повторителей.
Настройка драйверов и COM-порта для корректной работы в Windows и Linux
USB-RS485 конвертеры требуют установки специфичных драйверов, зависящих от чипсета устройства. Наиболее распространённые чипсеты: FTDI FT232R, CH340, CP2102 и PL2303. Для Windows драйверы загружаются с официальных сайтов производителей (например, FTDI, Silicon Labs). В Linux большинство чипсетов поддерживаются ядром из коробки, но для старых дистрибутивов может потребоваться ручная установка модулей через sudo modprobe usbserial или sudo dmesg | grep tty для проверки обнаружения.
В Windows после установки драйвера устройство появится в «Диспетчере устройств» как виртуальный COM-порт. Если порт не отображается, проверьте раздел «Другие устройства» на наличие неопознанного оборудования. Для CH340 и PL2303 часто требуется отключить проверку цифровой подписи драйверов через bcdedit /set testsigning on (перезагрузка обязательна). Номер COM-порта можно изменить в свойствах устройства: «Параметры порта» → «Дополнительно» → «Номер COM-порта».
В Linux устройство определяется как /dev/ttyUSB* или /dev/ttyACM*. Чтобы узнать точное имя порта, выполните команду:
ls /dev/tty*– список всех последовательных устройств;dmesg | grep tty– лог обнаружения устройства ядром;udevadm info -a -n /dev/ttyUSB0– детальная информация о порте.
Права доступа по умолчанию ограничены: добавьте пользователя в группу dialout командой sudo usermod -aG dialout $USER и перезайдите в систему.
Настройка параметров COM-порта критична для стабильной работы RS485. В Windows используйте «Диспетчер устройств» или сторонние утилиты (например, Serial Port Monitor) для установки:
- Скорость (baud rate): 9600, 19200, 38400, 57600 или 115200 бод;
- Биты данных: 8;
- Стоп-биты: 1;
- Чётность: None (для большинства промышленных протоколов);
- Управление потоком: None или RTS/CTS (зависит от устройства).
Для RS485 важно корректно настроить сигналы RTS/DTR, если конвертер поддерживает полудуплексный режим. В некоторых случаях требуется инвертировать RTS через драйвер (например, в FTDI – утилита FT_Prog).
В Linux параметры порта настраиваются через stty или программно. Пример команды для установки скорости 115200 бод:
stty -F /dev/ttyUSB0 115200 cs8 -parenb -cstopb.
Для проверки работы порта используйте:
cat /dev/ttyUSB0– чтение данных;echo "test" > /dev/ttyUSB0– отправка данных (требует корректных прав).
Если данные не передаются, проверьте подключение A/B линий RS485 и наличие терминаторов (120 Ом между A и B).
Проблемы с драйверами в Linux часто решаются обновлением ядра или установкой проприетарных модулей. Для чипсетов CH340 и PL2303:
- Установите пакеты
linux-modules-extra(Debian/Ubuntu) илиkernel-modules-extra(RHEL); - Для PL2303 (старых версий) может потребоваться патч ядра или отключение проверки подписи модулей через
sudo modprobe pl2303.
В Windows конфликты драйверов устраняются через удаление устройства в «Диспетчере устройств» с галочкой «Удалить программы драйверов для этого устройства» и повторной установкой.
Для автоматизации работы с COM-портом в Linux используйте правила udev. Создайте файл /etc/udev/rules.d/99-usb-rs485.rules с содержимым:
SUBSYSTEM=="tty", ATTRS{idVendor}=="1a86", ATTRS{idProduct}=="7523", SYMLINK+="rs485", GROUP="dialout", MODE="0660"
Где 1a86:7523 – VID:PID чипсета CH340 (узнать можно через lsusb). После сохранения примените правила:
sudo udevadm control --reload-rules && sudo udevadm trigger.
Теперь порт будет доступен как /dev/rs485 с постоянным именем.
