Как поменять воздушный фильтр на лада гранта

Воздушный фильтр на Лада Гранта с двигателем 1.6 л (8 и 16 клапанов) требует замены каждые 15 000 км или раз в год – в зависимости от условий эксплуатации. В пыльных регионах или при частых поездках по грунтовым дорогам интервал сокращается до 7 000–10 000 км. Пренебрежение заменой снижает мощность двигателя на 5–10%, увеличивает расход топлива на 0,3–0,5 л/100 км и ускоряет износ поршневой группы.

Для работы понадобятся: крестовая отвёртка, новый фильтр (артикул 11180-1109080-00 для 8-клапанных моторов или 21120-1109080-00 для 16-клапанных), ветошь и пылесос. Оригинальные фильтры служат дольше аналогов, но качественные заменители – Mann C 22 117, Bosch 1 987 429 645 или Filtron AP 006 – не уступают по ресурсу. Перед покупкой проверьте соответствие размеров: 210×230×50 мм для 8-клапанных версий и 240×200×50 мм для 16-клапанных.

Замена занимает 10–15 минут и не требует специальных инструментов. Основная сложность – правильно установить фильтр, избежав перекосов и зазоров. Негерметичная посадка пропускает неочищенный воздух, что равносильно езде без фильтра. В этой инструкции – пошаговый процесс с указанием типичных ошибок и способов их избежать.

Какие инструменты и материалы понадобятся для замены

Для замены воздушного фильтра на Лада Гранта потребуется минимальный набор инструментов, большинство из которых найдётся в стандартном гараже. Основной инструмент – крестовая отвёртка с длинным жалом (PH2 или PH3), необходимая для откручивания четырёх винтов крышки корпуса фильтра. В некоторых случаях может пригодиться удлинитель для отвёртки, если доступ к верхним винтам затруднён из-за близкого расположения патрубков или аккумулятора. Дополнительно рекомендуется использовать магнитный держатель для винтов, чтобы избежать их падения в подкапотное пространство.

Из расходных материалов нужен только новый воздушный фильтр, соответствующий модели двигателя. Для Лада Гранта с 8-клапанным мотором (1.6 л) подходит фильтр с артикулом 11180-1109010-00 или его аналоги от производителей Mann (C 22 117), Bosch (1 987 429 405), BIG Filter (GB-9597). Для 16-клапанной версии (1.6 л) используют фильтр с артикулом 21120-1109080-00 или аналоги: Mann (C 27 030), Bosch (1 987 429 641), BIG Filter (GB-9597C). Перед покупкой проверяйте совместимость по VIN-коду автомобиля.

Для удобства работы пригодятся перчатки из нитрила или латекса, чтобы защитить руки от грязи и масла, а также ветошь или салфетки для протирки внутренней поверхности корпуса фильтра. Если корпус сильно загрязнён, используйте очиститель для пластика или универсальный спрей (например, Liqui Moly Kunststoff-Tiefenpfleger), но избегайте агрессивных растворителей, способных повредить резиновые уплотнения. При замене в условиях низких температур или высокой влажности рекомендуется иметь под рукой силиконовую смазку для обработки уплотнительной резинки нового фильтра – это предотвратит её примерзание или прилипание.

Как правильно открыть капот и найти корпус воздушного фильтра

На Лада Гранта рычаг открытия капота расположен слева под приборной панелью, за декоративной заглушкой. Потяните его на себя до характерного щелчка – замок капота откроется. Подойдите к передней части автомобиля, просуньте пальцы под край капота в центральной части и нащупайте второй фиксатор. Нажмите на него вверх, одновременно приподнимая капот. Удерживайте его одной рукой, пока не установите штатную распорку в специальный паз на левой стороне моторного отсека.

Корпус воздушного фильтра находится справа от двигателя (по ходу движения), рядом с аккумуляторной батареей. Он представляет собой черную пластиковую коробку размером примерно 25×20×15 см с гофрированным патрубком, идущим к дроссельному узлу. Верхняя крышка корпуса крепится четырьмя защелками по периметру – две спереди и две сзади. На крышке может быть нанесена маркировка «LADA» или «16 клапанов» в зависимости от модификации двигателя.

Перед началом работ убедитесь, что двигатель остыл. Если корпус фильтра не виден сразу, снимите декоративную крышку двигателя – она крепится на двух резиновых опорах и легко демонтируется без инструмента. При необходимости отсоедините датчик массового расхода воздуха (ДМРВ), расположенный на патрубке между корпусом фильтра и дросселем, предварительно отжав фиксатор разъема.

Способы снятия крышки корпуса без повреждения креплений

Для моделей с 2018 года выпуска производитель изменил конструкцию защёлок: они стали более жёсткими, но хрупкими при резком нажатии. Перед снятием прогрейте корпус фильтра строительным феном в течение 15–20 секунд при температуре 60–70°C – пластик станет эластичнее, а защёлки легче отщёлкнутся без трещин. Избегайте нагрева свыше 80°C, чтобы не деформировать корпус.

Альтернативный метод – использование специального съёмника для пластиковых клипс (артикул LADA-1118-1109010-01). Инструмент вставляется в паз защёлки и поворачивается на 90 градусов, освобождая фиксатор без приложения бокового усилия. Такой способ исключает повреждения даже при многократном демонтаже крышки.

Если защёлка частично сломана, зафиксируйте её перед снятием крышки с помощью стяжки или изоленты. Это предотвратит дальнейшее разрушение при повторной установке. При полном выходе из строя замените крепление на новое (номер детали 11180-1109080-00) – стоимость не превышает 50 рублей за штуку.

На автомобилях с кондиционером крышка дополнительно удерживается резиновым уплотнителем по периметру. Перед снятием протрите его силиконовой смазкой – это уменьшит трение и позволит отсоединить крышку без рывков. Не используйте WD-40 или аналоги: составы на масляной основе разъедают резину, сокращая срок службы уплотнителя.

При установке крышки обратно сначала защёлкивайте фиксаторы по диагонали, а не подряд. Это равномерно распределит нагрузку и предотвратит перекос, который может привести к трещинам в пластике. Убедитесь, что все защёлки зафиксировались с характерным щелчком – отсутствие звука указывает на неправильную посадку.

Как извлечь старый фильтр и очистить посадочное место

На Лада Гранта воздушный фильтр расположен в пластиковом корпусе с правой стороны моторного отсека (по ходу движения). Перед извлечением отсоедините минусовую клемму аккумулятора, если работаете с электрическими компонентами вблизи. Откройте защёлки корпуса фильтра – их четыре, расположены по периметру: две сверху и две снизу. Нажмите на них одновременно большими пальцами, чтобы освободить крышку.

После снятия крышки фильтр может прилипнуть к уплотнителю из-за пыли и масла. Аккуратно подденьте его за край плоской отвёрткой или пальцами, избегая повреждения гофры. Если фильтр деформирован или порван, проверьте корпус на наличие обломков – их нужно удалить пинцетом. Обратите внимание на ориентацию фильтра: на нём нанесена стрелка, указывающая направление потока воздуха.

Очистка посадочного места требует внимания к деталям:

• Удалите крупный мусор руками или салфеткой.
• Используйте пылесос с узкой насадкой для удаления пыли из углов корпуса – особенно тщательно проработайте каналы вокруг уплотнителя.
• Протрите внутренние поверхности корпуса влажной микрофиброй, смоченной в спиртовом растворе (не более 30% воды), чтобы удалить масляные отложения.
• Проверьте состояние уплотнительной резинки на крышке – при наличии трещин или деформаций замените её.

Особое внимание уделите воздухозаборному патрубку, расположенному в нижней части корпуса. На нём часто скапливается песок и грязь, которые могут попасть в двигатель. Продуйте патрубок сжатым воздухом (давление не более 2 бар) или прочистите ёршиком диаметром 10–12 мм. Если на стенках корпуса обнаружены следы конденсата, просушите его естественным путём – использование нагревательных приборов недопустимо.

Перед установкой нового фильтра убедитесь, что посадочное место полностью сухое. Остатки влаги могут привести к деформации фильтрующего элемента или образованию плесени. Проверьте защёлки корпуса на целостность – при износе замените их, чтобы исключить подсос неочищенного воздуха. Сборку проводите в обратной последовательности, контролируя плотность прилегания крышки по всему периметру.

Проверка состояния нового фильтра перед установкой

Новый воздушный фильтр для Лада Гранта должен соответствовать заводским параметрам: артикул 11180-1109080-00 (бумажный) или 11180-1109080-01 (угольный). Перед установкой проверьте упаковку на наличие повреждений, следов вскрытия или деформации. Производители часто наносят защитные голограммы или QR-коды – их отсутствие может указывать на подделку.

Разверните фильтр и осмотрите фильтрующий элемент. Качественный бумажный фильтр имеет равномерную гофрированную структуру с плотностью складок не менее 50 на 10 см. Угольные модели должны содержать слой активированного угля без разрывов или комков. Любые неровности, прорывы или отслоения материала – повод для возврата.

• Проверьте уплотнительную кромку по периметру: она должна быть сплошной, без зазоров и наплывов резины.
• Измерьте габариты фильтра: длина – 230±2 мм, ширина – 180±2 мм, высота – 35±1 мм. Отклонения свыше 3 мм недопустимы.
• Встряхните фильтр: если слышен шум осыпающихся частиц, материал некачественный.

Оцените жесткость корпуса. Надавите пальцем на центральную часть фильтра – она не должна прогибаться более чем на 5 мм. Слишком мягкий каркас деформируется при установке и нарушит герметичность. Угольные фильтры дополнительно проверяйте на просвет: при направлении источника света на элемент не должно быть сквозных отверстий.

Сравните новый фильтр с демонтированным старым. Если размеры или форма отличаются, велик риск несовпадения посадочного места. Особое внимание уделите выступам и пазам на пластиковом корпусе – они должны точно совпадать с ответными частями воздуховода. Несоответствие даже на 1–2 мм приведет к подсосу неочищенного воздуха.

Перед установкой протрите посадочное место в корпусе воздуховода влажной безворсовой салфеткой. Убедитесь, что на поверхности нет масляных пятен, песка или металлической стружки. Загрязнения, попавшие на новый фильтр, сразу снизят его эффективность на 15–20%. Для угольных фильтров критически важно отсутствие влаги – она разрушает адсорбирующий слой.

Зафиксируйте дату установки на фильтре маркером. Средний ресурс бумажного фильтра – 15 000 км, угольного – 10 000 км. Превышение этих значений даже при визуальной чистоте элемента снижает пропускную способность на 30–40%, что ведет к падению мощности двигателя и увеличению расхода топлива.

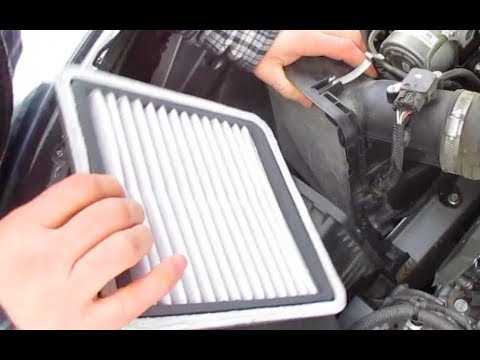

Установка нового фильтра и правильная фиксация крышки

Перед установкой нового фильтра убедитесь, что его артикул соответствует модели Лада Гранта: для двигателей 1.6 л (8 и 16 клапанов) подходит фильтр с каталожным номером 11180-1109080-00 или его аналоги (например, BIG Filter GB-959, Mann C 22 117). Проверьте уплотнительную резинку на отсутствие повреждений – трещины или деформации приведут к подсосу неочищенного воздуха.

Расположите фильтр в корпусе так, чтобы стрелка на его боковой поверхности совпадала с направлением воздушного потока (от радиатора к двигателю). Некорректная ориентация снижает эффективность очистки на 15–20% и увеличивает нагрузку на ДМРВ. Если фильтр не встает на место с первого раза, не прилагайте усилий – проверьте наличие посторонних предметов в посадочном гнезде.

Закрепите крышку корпуса фильтра, начиная с заднего фиксатора. На Лада Гранта используются пластиковые защелки с усилием фиксации 3–5 Н·м – их перетяжка приводит к растрескиванию. Последовательность действий:

• Вставьте выступ крышки в паз на корпусе со стороны аккумулятора.
• Надавите на переднюю часть крышки до характерного щелчка.
• Проверьте зазор между крышкой и корпусом – он не должен превышать 1 мм по периметру.

При фиксации переднего зажима используйте отвертку с плоским жалом шириной 5 мм. Вставьте инструмент в паз зажима и поверните его на 90° по часовой стрелке до упора. Избегайте рывков – пластик зажима хрупкий при температуре ниже +5°C. Если зажим не фиксируется, смажьте его силиконовой смазкой (например, Liqui Moly Silicon-Spray).

После установки крышки подключите датчик массового расхода воздуха (ДМРВ). Разъем фиксируется одним движением до щелчка – неполное соединение вызовет ошибку P0102 (низкий уровень сигнала ДМРВ). Запустите двигатель и прослушайте работу впускного тракта на холостых оборотах: посторонние свисты или шипение указывают на неплотное прилегание крышки.

Завершите процедуру сбросом показаний бортового компьютера. Для этого отключите клемму аккумулятора на 10 минут или воспользуйтесь диагностическим сканером (например, ELM327) для сброса адаптаций ЭБУ. Это позволит контроллеру быстрее адаптироваться к новому фильтру и предотвратит временное увеличение расхода топлива на 0,3–0,5 л/100 км.

Проверка герметичности и завершающие действия после замены

После установки нового воздушного фильтра на Лада Гранта запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Прислушайтесь к звуку впускной системы: свист или шипение указывают на подсос воздуха через неплотно закрытую крышку корпуса фильтра или повреждённый уплотнитель. Проверьте затяжку хомутов на патрубках – момент затяжки должен составлять 3–4 Н·м, превышение приведёт к деформации пластика.

Нанесите тонкий слой силиконовой смазки на резиновый уплотнитель крышки корпуса фильтра перед установкой. Это предотвратит прилипание уплотнителя к пластику и обеспечит равномерное прилегание. Если уплотнитель деформирован или имеет трещины, замените его – артикул оригинальной детали 11180-1109080-00.

Используйте дымогенератор или аэрозольный спрей для проверки герметичности впускного тракта. Распылите средство вокруг стыков корпуса фильтра, дроссельного узла и впускного коллектора. Появление дыма внутри салона или под капотом сигнализирует о негерметичности. Альтернативный метод – обмыливание стыков мыльным раствором: пузырьки укажут на утечку воздуха.

Проверьте уровень сигнала датчика массового расхода воздуха (ДМРВ) через диагностический сканер. После замены фильтра показания должны стабилизироваться в пределах 9–12 г/с на холостом ходу. Если значение превышает 14 г/с, осмотрите впускной тракт на наличие посторонних предметов или повреждений гофры.

Сбросьте адаптации электронного блока управления (ЭБУ) после замены фильтра. Для этого отключите минусовую клемму аккумулятора на 10–15 минут или выполните процедуру через диагностический разъём с помощью сканера. Это позволит ЭБУ скорректировать параметры смесеобразования под новый фильтр.

Осмотрите корпус воздушного фильтра на наличие следов масла или конденсата. Присутствие масла указывает на неисправность системы вентиляции картера – проверьте клапан PCV и шланги. Конденсат образуется при частых коротких поездках; в этом случае рекомендуется прогревать двигатель до рабочей температуры не реже двух раз в неделю.

Затяните крепёжные болты крышки корпуса фильтра в последовательности «крест-накрест» с моментом 2–3 Н·м. Перетяжка приведёт к растрескиванию пластика, а недостаточная затяжка – к подсосу неочищенного воздуха. Используйте динамометрическую отвёртку или ключ с регулируемым моментом.

Запишите дату замены фильтра и пробег автомобиля в сервисную книжку. Следующую замену проводите через 15 000 км или раз в год, в зависимости от условий эксплуатации. При езде по пыльным дорогам интервал сократите до 7 000–10 000 км – это продлит ресурс двигателя и сохранит стабильные показатели расхода топлива.
