Подключение насоса с рабочим напряжением 12В к сети 220В требует использования блока питания (БП) с понижающим трансформатором или импульсного источника. Стандартные автомобильные насосы, погружные помпы для аквариумов или системы охлаждения часто рассчитаны на 12В, но их можно адаптировать для работы от бытовой электросети. Ключевой параметр – соответствие мощности насоса и БП: если насос потребляет 5А при 12В (60 Вт), выбирайте источник с выходным током не менее 5А и запасом в 20–30%.
Для подключения понадобятся: блок питания 220В→12В с нужными характеристиками, провода сечением не менее 1,5 мм² (для токов до 10А), клеммники или паяльник, мультиметр для проверки напряжения. Избегайте дешевых БП без защиты от короткого замыкания – они могут выйти из строя при перегрузке. Если насос имеет полярность (например, «+» и «−» на клеммах), соблюдайте её при подключении: ошибка приведет к повреждению устройства.
Перед началом работ отключите питание от сети 220В. Подсоедините провода от БП к насосу через клеммники или пайку, изолируйте соединения термоусадкой. Проверьте мультиметром выходное напряжение БП – оно должно быть в пределах 11,5–12,5В. При первом запуске следите за нагревом насоса и БП: если корпус греется сильнее 60°C, отключите систему и проверьте нагрузку. Для длительной работы используйте БП с активным охлаждением или установите радиатор.
Если насос работает с жидкостью, обеспечьте герметичность соединений и защиту от влаги (например, силиконовой изоляцией). Для насосов с регулировкой скорости (ШИМ-контроллером) выбирайте БП с поддержкой стабильного напряжения – импульсные помехи могут вызвать сбои. В случае нестабильной работы проверьте качество контактов и длину проводов: падение напряжения на кабеле более 0,5В недопустимо.
Подключение насоса 12В к сети 220В: пошаговая инструкция
Для подключения насоса 12В к сети 220В потребуется блок питания (БП) с выходным напряжением 12В и током, превышающим номинальный ток насоса на 20–30%. Например, если насос потребляет 3А, выбирайте БП на 4А или более. Проверьте полярность разъёмов насоса: красный провод – «+», чёрный или синий – «–». Неправильное подключение выведет устройство из строя.
Используйте только сертифицированные блоки питания с защитой от короткого замыкания и перегрузки. Дешёвые аналоги без маркировки могут перегреться или вызвать возгорание. Оптимальный выбор – импульсный БП с КПД не ниже 85% и рабочим диапазоном входного напряжения 100–240В. Избегайте трансформаторных блоков: они громоздкие и менее эффективные.
Перед подключением отключите питание сети 220В. Подсоедините провода от БП к насосу, соблюдая полярность. Для надёжности используйте клеммные колодки или пайку с термоусадочной трубкой. Если насос имеет разъём, подберите соответствующий штекер (например, DC-5.5×2.1 мм для большинства моделей). Изолируйте все соединения изолентой или термоусадкой.
Проверьте заземление. Если БП имеет трёхконтактную вилку, подключите его к розетке с заземлением. При отсутствии заземления используйте дифференциальный автомат на 10 мА для защиты от утечки тока. Не подключайте насос напрямую к автомобильному аккумулятору без стабилизатора: скачки напряжения повредят электронику.
После сборки подайте питание и протестируйте насос. Если он не запускается, проверьте напряжение на выходе БП мультиметром – оно должно быть в пределах 11.5–12.5В. При отклонениях замените блок питания. Убедитесь, что насос не перегревается в течение 10–15 минут работы: температура корпуса не должна превышать 60°C.
Для длительной эксплуатации установите насос в сухом месте, защищённом от пыли и влаги. Если устройство будет работать на открытом воздухе, используйте герметичный бокс с IP65 или выше. Регулярно проверяйте состояние проводов и соединений: окисление контактов снижает эффективность и может вызвать искрение.
При подключении нескольких насосов к одному БП суммируйте их токи. Например, два насоса по 3А требуют БП на 7А. Не превышайте максимальную мощность блока: перегрузка приведёт к срабатыванию защиты или выходу из строя. Для резервирования питания используйте два параллельно подключённых БП с диодами Шоттки на выходе.
Выбор блока питания для преобразования 220В в 12В
Дополнительные параметры, влияющие на выбор:
- Мощность (Вт): рассчитывается как произведение напряжения (12В) на ток (А). Для насоса 3А потребуется БП от 36Вт.
- Защита: обязательны защита от короткого замыкания (КЗ), перегрузки и перегрева. Наличие гальванической развязки снижает риск поражения током.
- Класс корпуса: для уличного или влажного помещения выбирайте БП с IP65–IP67. В сухих условиях достаточно IP20.
- Разъёмы: убедитесь в совместимости с клеммами насоса (например, винтовые или разъём DC 5.5×2.1 мм).
- Сертификация: предпочтительны модели с маркировкой CE, RoHS или ГОСТ – они прошли испытания на безопасность.
Избегайте дешёвых БП без маркировки: они часто завышают параметры и не обеспечивают заявленную мощность. Для насосов с пусковыми токами (например, вибрационные) выбирайте БП с пиковым током в 1,5–2 раза выше номинального.
Проверка совместимости насоса и блока питания по току и мощности
Насос 12В потребляет ток, указанный на шильдике или в технической документации (например, 3А). Блок питания должен обеспечивать ток не ниже этого значения – идеально на 20–30% больше (4А для насоса 3А). Мощность рассчитывается по формуле: P = U × I (12В × 3А = 36Вт). Если блок питания выдает 12В 5А (60Вт), запас мощности составит 66%, что исключит перегрев и продлит срок службы оборудования.
Проверьте пусковые токи насоса – они могут в 2–3 раза превышать номинальные. Для насоса с пусковым током 9А блок питания должен кратковременно выдерживать эту нагрузку. Используйте блоки с защитой от перегрузки (например, импульсные с маркировкой «CC/CV»). Избегайте линейных блоков питания – они не справляются с пиковыми нагрузками и перегреваются.

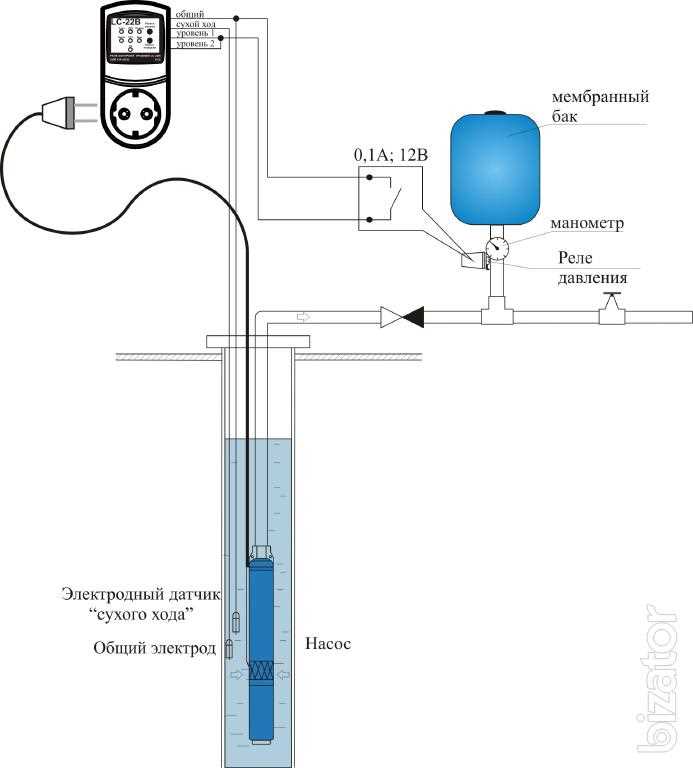

Подготовка инструментов и материалов для безопасного подключения
Для подключения насоса 12В к сети 220В потребуются компоненты, исключающие риск короткого замыкания или перегрева. Основной элемент – импульсный блок питания 220В→12В с выходным током не менее 120% от номинального тока насоса (например, для насоса 5А выбирайте блок на 6А). Дополнительно нужны:
- Кабель сечением 1,5–2,5 мм² (для подключения к сети 220В) и 0,75–1,5 мм² (для выхода 12В).
- Клеммные колодки или наконечники НШВИ для надежного соединения проводов.
- Термоусадочные трубки диаметром 4–6 мм или изолента ПВХ.
- Автоматический выключатель на 6–10А (для защиты цепи 220В).
- Мультиметр для проверки напряжения и полярности.
Инструменты должны соответствовать классу электробезопасности: отвертки с изолированными ручками (PH2, SL3), кусачки и стриппер для снятия изоляции (с регулировкой глубины реза), паяльник мощностью 40–60 Вт (если требуется пайка). Перед началом работ отключите питание на распределительном щите и убедитесь в отсутствии напряжения индикаторной отверткой. Для фиксации блока питания используйте монтажную пластину или DIN-рейку – это предотвратит вибрации и случайные отсоединения.
Схема соединения проводов между насосом, блоком питания и сетью
Подключение начинайте с проверки полярности насоса: красный провод – «+12В», черный – «минус». Блок питания (БП) на 12В с выходным током не менее 1,5–2А подключите к сети 220В через вилку с заземлением. На выходе БП соедините «+» с красным проводом насоса, «–» – с черным, используя клеммники или пайку с термоусадкой. Избегайте скруток – они окисляются и повышают сопротивление. Для защиты от короткого замыкания установите предохранитель на 3А в разрыв «+» провода между БП и насосом.
При использовании импульсного БП убедитесь, что его корпус не имеет потенциала сети: проверьте мультиметром отсутствие напряжения между корпусом и «минусом» выхода. Сечение проводов от БП к насосу – не менее 0,75 мм², от сети к БП – 1 мм². Для стабильной работы насоса исключите длину проводов свыше 2 м без дополнительного усиления сечения. Заземлите металлические части насоса, если они контактируют с жидкостью, подключив их к шине заземления через провод 1,5 мм².
Изоляция контактов и защита от короткого замыкания
Короткое замыкание в цепи 12В насоса, подключенного к 220В через блок питания, возникает при нарушении изоляции между проводниками или контактами. Минимальное сопротивление изоляции для низковольтных цепей – 0,5 МОм при испытательном напряжении 500В. Используйте мультиметр в режиме мегомметра для проверки перед первым запуском. Если значение ниже нормы, замените кабель или изолируйте проблемные участки термоусадочной трубкой с клеевым слоем.
Для изоляции оголенных контактов применяйте материалы с диэлектрической прочностью не менее 10 кВ/мм. В таблице ниже приведены характеристики распространенных изоляционных материалов:
| Материал | Диэлектрическая прочность (кВ/мм) | Температурный диапазон (°C) | Область применения |
|---|---|---|---|
| ПВХ-изолента | 12–15 | -20…+80 | Временная изоляция, низкие нагрузки |
| Термоусадочная трубка (полиолефин) | 20–30 | -55…+125 | Постоянная изоляция, влагозащита |
| Силиконовая резина | 15–25 | -60…+200 | Высокотемпературные участки |
| Эпоксидный компаунд | 16–22 | -40…+150 | Герметизация соединений |
При пайке контактов используйте припой с флюсом, не оставляющим проводящих остатков. После пайки удалите остатки флюса спиртом и нанесите слой лака (например, цапонлака) для дополнительной защиты. Избегайте пайки в местах с вибрацией – используйте обжимные гильзы с термоусадкой.
Для защиты от короткого замыкания установите предохранитель в цепь 12В номиналом на 20–30% выше рабочего тока насоса. Например, при токе насоса 5А выбирайте предохранитель 6,3А. Размещайте его как можно ближе к источнику питания, чтобы минимизировать незащищенный участок цепи. Для импульсных блоков питания используйте предохранители с характеристикой «F» (быстродействующие).
В местах соединения проводов с клеммами насоса или блока питания применяйте наконечники под обжим. Голые скрутки недопустимы – они окисляются и увеличивают сопротивление, что приводит к нагреву. Для многожильных проводов используйте наконечники НШВИ, для одножильных – НКИ. Обжимайте специальным инструментом с регулируемым усилием, чтобы избежать повреждения жил.
Влагозащита критична для насосов, работающих во влажных условиях. После изоляции контактов нанесите на соединения слой силиконового герметика или поместите их в герметичный бокс с IP67. Для кабельных вводов используйте сальники с резиновыми уплотнителями. Проверяйте герметичность погружением в воду на 30 минут – появление пузырьков указывает на утечку.
При монтаже избегайте острых кромок и металлических поверхностей, способных повредить изоляцию. Прокладывайте кабель в гофрированной трубе или кабель-канале, особенно в местах с механическими нагрузками. Радиус изгиба кабеля не должен быть меньше 4 диаметров – это предотвращает микротрещины в изоляции. Для фиксации используйте пластиковые стяжки, а не металлические скобы.
После завершения монтажа проведите испытание изоляции повышенным напряжением. Для цепей 12В используйте мегомметр на 500В в течение 1 минуты. Ток утечки не должен превышать 1 мА. Зафиксируйте результаты в журнале – это позволит отслеживать деградацию изоляции со временем. При обнаружении дефектов замените кабель или переделайте соединения.
