Магнитолы с питанием от 12 В можно запитать от блока питания ноутбука, если правильно адаптировать напряжение и ток. Стандартные БП ноутбуков выдают 19–20 В при токе 3–6 А, что требует понижения напряжения до безопасного уровня. Для этого используют стабилизаторы на базе LM2596 или LM317, способные снизить напряжение до 12–14 В без перегрева. Важно учитывать мощность магнитолы: бюджетные модели потребляют 5–10 Вт, а системы с усилителями – до 50 Вт и более.
Перед подключением проверьте выходные параметры БП мультиметром. Если напряжение превышает 20 В, используйте понижающий модуль с радиатором. Для магнитол с током потребления свыше 3 А выбирайте БП с запасом мощности (например, 90 Вт вместо 65 Вт). Подключение выполняйте через предохранитель на 10–15 А, чтобы избежать короткого замыкания. Землю (минус) соединяйте напрямую, а плюс – через стабилизатор.
Для тестирования соберите схему на макетной плате: подайте 19–20 В от БП на вход стабилизатора, настройте выход на 12–13,8 В под нагрузкой. Если магнитола не включается, проверьте полярность и наличие сигнала Remote (обычно +12 В). В некоторых случаях требуется подать питание на клемму ACC отдельно. Избегайте дешевых стабилизаторов без защиты от перегрузки – они могут выйти из строя при скачках напряжения.
Какие инструменты и материалы понадобятся для подключения
Блок питания ноутбука с выходным напряжением 18–20 В и током не менее 3 А – стандартные параметры для большинства магнитол. Проверьте маркировку на адаптере: подойдут модели с разъёмом 5,5×2,1 мм или 5,5×2,5 мм, но потребуется переходник, если магнитола использует другой тип.
Мультиметр для измерения напряжения и проверки полярности проводов. Без него легко перепутать «+» и «–», что приведёт к выходу магнитолы из строя. Выбирайте прибор с диапазоном измерений до 30 В постоянного тока.
Паяльник мощностью 40–60 Вт с тонким жалом и припой ПОС-61. Альтернатива – обжимные клеммы и кримпер, если пайка недоступна. Изолента или термоусадочные трубки диаметром 3–5 мм для надёжной изоляции соединений.
Провода сечением 1,5–2,5 мм² для подключения питания. Медные многожильные предпочтительнее – они гибче и лучше переносят вибрации. Длина зависит от расстояния между блоком питания и магнитолой, но не менее 1,5 м для удобства монтажа.
Стабилизатор напряжения на 12 В, если блок питания выдаёт больше 15 В. Подойдут линейные стабилизаторы типа LM7812 или импульсные модули на базе XL6009. Без них магнитола может перегреться или работать с помехами.
Разъёмы типа «папа-мама» для быстрого отключения питания. Используйте клеммы с винтовым зажимом или штекеры Molex, если магнитола поддерживает такой тип подключения. Избегайте скруток – они окисляются и создают падение напряжения.
Предохранитель на 10–15 А с держателем для защиты цепи от короткого замыкания. Устанавливайте его как можно ближе к источнику питания. Для магнитол с потреблением до 5 А достаточно предохранителя на 7,5 А.
Крепёжные элементы: саморезы 3×15 мм, пластиковые стяжки и двусторонний скотч для фиксации проводов и блока питания. Если магнитола устанавливается в автомобиль, потребуются также гофра для проводов и клипсы для прокладки кабеля под обшивкой.
Как определить нужное напряжение и ток блока питания ноутбука
На корпусе блока питания ноутбука всегда указаны выходные параметры: напряжение (V) и ток (A). Ищите маркировку вида «Output: 19V 3.42A» или аналогичную. Эти значения критически важны – магнитола должна получать напряжение в пределах ±0.5V от номинального, иначе возможны сбои или повреждение. Если надпись стёрта, воспользуйтесь мультиметром в режиме измерения постоянного напряжения: подключите щупы к разъёму блока (центральный контакт – «+», внешний – «−») и запишите показания.
Ток блока питания должен превышать потребление магнитолы минимум на 20–30%. Например, если магнитола потребляет 2A, блок питания должен выдавать не менее 2.4–2.6A. Проверить потребление можно по технической документации устройства или измерив ток мультиметром при работе магнитолы на полной громкости. Недостаточный ток приведёт к перегреву блока питания и падению напряжения под нагрузкой, что вызовет искажения звука или отключение системы.
Для совместимости учитывайте тип разъёма блока питания. Стандартные ноутбучные блоки чаще всего имеют цилиндрические разъёмы 5.5×2.1 мм или 5.5×2.5 мм с центральным положительным контактом. Если разъём магнитолы отличается, потребуется переходник или замена штекера. При пайке соблюдайте полярность: неправильное подключение выведет магнитолу из строя за секунды. Проверяйте полярность тестером перед первым включением.
Некоторые блоки питания поддерживают несколько напряжений (например, 12V/19V) через переключатель или адаптеры. В таких случаях выбирайте напряжение, максимально близкое к требуемому магнитолой. Если магнитола рассчитана на 12V, а блок выдаёт только 19V, используйте понижающий DC-DC преобразователь с регулировкой напряжения. Без него магнитола сгорит из-за перенапряжения. Преобразователи на 3–5A стоят недорого и продаются в магазинах радиодеталей.
При отсутствии маркировки на блоке питания определите модель ноутбука и найдите спецификации оригинального адаптера на сайте производителя. Альтернативный способ – измерить напряжение на аккумуляторе ноутбука: оно совпадает с выходным напряжением штатного блока. Ток можно оценить по мощности (W): разделите мощность на напряжение (например, 65W/19V ≈ 3.42A). Эти данные помогут подобрать подходящий блок питания для магнитолы без риска повреждения оборудования.
Способы соединения проводов магнитолы с разъёмом блока питания
Для подключения магнитолы к блоку питания ноутбука используйте стандартные провода питания устройства: жёлтый (+12В), красный (+5В, если требуется) и чёрный (земля). Блоки питания ноутбуков обычно выдают напряжение 18–20В, поэтому потребуется понижающий стабилизатор (например, LM2596) или готовый модуль DC-DC для получения стабильных 12В. Подключите жёлтый провод магнитолы к выходу стабилизатора, а чёрный – к общей земле блока питания. Избегайте прямого соединения без преобразователя: превышение напряжения выведет магнитолу из строя.
Основные методы соединения:
- Пайка с термоусадкой – надёжный способ, исключающий окисление контактов. Зачистите провода на 5–7 мм, скрутите и пропаяйте, затем изолируйте термоусадочной трубкой. Подходит для постоянного подключения.
- Клеммные колодки – быстроразъёмное соединение, удобное для тестирования. Используйте колодки с винтовыми зажимами на ток не менее 5А. Затягивайте винты плотно, чтобы избежать нагрева.

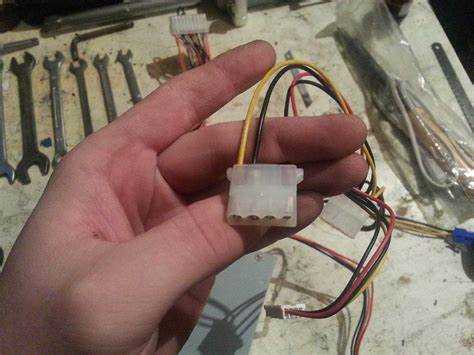

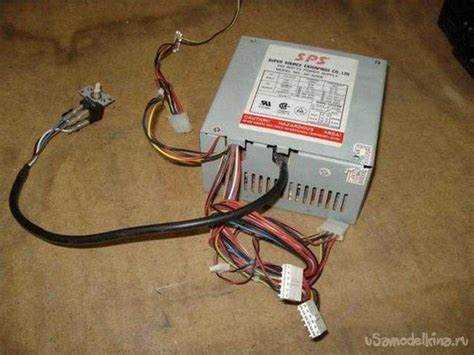

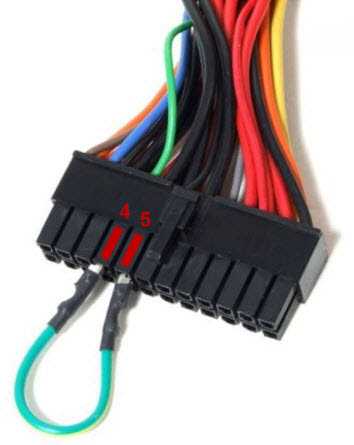

- Разъёмы MOLEX или SATA – адаптеры от компьютерных блоков питания. Перепаяйте провода на нужные контакты (жёлтый – +12В, чёрный – земля) или используйте готовые переходники. Проверяйте полярность мультиметром перед подключением.
При работе с блоком питания отключайте его от сети. Для проверки напряжения используйте мультиметр: на выходе стабилизатора должно быть 11,8–12,2В. Не подключайте магнитолу к +5В (красный провод) без подтверждения её совместимости с пониженным напряжением.
Проверка полярности и безопасное подключение клемм
Перед подключением магнитолы к блоку питания ноутбука определите полярность разъема. Стандартный штекер блока питания ноутбука имеет центральный контакт (+) и внешний корпус (−). Для проверки используйте мультиметр в режиме измерения постоянного напряжения: красный щуп к центральному контакту, черный – к корпусу. На дисплее должно отображаться значение в пределах 18–20 В. Если полярность перепутать, магнитола выйдет из строя.
Для подключения потребуются провода с клеммами типа «папа» или зажимами «крокодил». Зачистите концы проводов на 5–7 мм, обожмите клеммы и изолируйте места соединений термоусадочной трубкой. При отсутствии клемм допускается скрутка с последующей пайкой, но только при условии надежной изоляции. Никогда не оставляйте оголенные участки проводов – это чревато коротким замыканием.
Магнитолы рассчитаны на напряжение 12 В, поэтому блок питания ноутбука (18–20 В) требует понижающего стабилизатора или DC-DC преобразователя. Подключайте провода через предохранитель на 10–15 А, установленный как можно ближе к источнику питания. Это защитит цепь от перегрузок и возгорания. Без предохранителя риск повреждения оборудования возрастает в разы.
Проверьте соответствие клемм магнитолы: желтый провод – +12 В (постоянное питание), красный – +12 В (питание при включении), черный – масса (GND). Подключите черный провод к минусовой клемме блока питания, желтый и красный – к плюсовой через преобразователь. Если магнитола не включается, поменяйте местами красный и желтый провода – некоторые модели требуют подачи питания на оба контакта одновременно.
Избегайте параллельного подключения других устройств к блоку питания ноутбука. Его мощности (обычно 60–90 Вт) хватает только для магнитолы. Подключение дополнительных нагрузок приведет к просадке напряжения и нестабильной работе. Если требуется запитать несколько устройств, используйте отдельный блок питания с соответствующими характеристиками.
После подключения проверьте температуру проводов и преобразователя через 10–15 минут работы. Если корпус нагревается выше 60 °C, отключите питание и проверьте нагрузку. Перегрев указывает на несоответствие мощности или некачественное соединение. В таких случаях замените провода на более толстые (сечением не менее 1,5 мм²) или уменьшите нагрузку.
Для долговременной эксплуатации закрепите все соединения на диэлектрической подложке (например, текстолите) и зафиксируйте провода хомутами. Это предотвратит случайные замыкания при вибрации или перемещении оборудования. Храните блок питания вдали от влаги и пыли – попадание посторонних частиц на контакты может вызвать искрение и выход из строя.
Тестирование работы магнитолы после подключения
Перед первым включением проверьте напряжение на выходе блока питания ноутбука мультиметром. Допустимый диапазон для большинства магнитол – 11–14 В. Если значение ниже 10,5 В, магнитола может не запуститься или работать с искажениями звука. При превышении 15 В риск повреждения электронных компонентов возрастает втрое.
Подключите магнитолу к блоку питания через предохранитель на 10–15 А. Даже при стабильном напряжении короткое замыкание в проводке способно вывести из строя микросхемы усилителя. Используйте провода сечением не менее 1,5 мм² для минимизации падения напряжения на длинных участках.
Включите магнитолу и замерьте ток потребления в режиме покоя. Для бюджетных моделей (например, Pioneer DEH-S1000UB) он не должен превышать 0,3 А. Если значение выше 0,5 А, проверьте наличие утечек в цепи или неисправность самого устройства. При воспроизведении музыки на средней громкости ток может достигать 5–8 А – это норма для штатных усилителей мощностью 20–50 Вт.
Прослушайте звук на разных частотах. На 50–100 Гц бас должен быть четким, без гудения или искажений. На средних частотах (1–4 кГц) проверьте разборчивость вокала – шипение или металлический оттенок указывают на проблемы с фильтрами питания. Высокие частоты (10–16 кГц) не должны сопровождаться треском или пропаданием сигнала.
Проверьте работу всех входов: USB, AUX, Bluetooth. При подключении флешки объемом более 32 ГБ убедитесь, что магнитола поддерживает файловую систему NTFS. Если воспроизведение прерывается, отформатируйте накопитель в FAT32. Для AUX-входа используйте кабель с экранированием – иначе возможны наводки от блока питания.
Оцените стабильность работы при резких изменениях громкости. Если магнитола отключается или перезагружается, блок питания не справляется с пиковыми нагрузками. В этом случае подключите дополнительный конденсатор емкостью 2200–4700 мкФ параллельно питанию для сглаживания скачков напряжения.
Запустите тестовый сигнал с генератора частот (например, приложение *Frequency Sound Generator* на смартфоне). Настройте частоту 1 кГц и уровень -10 дБ. Измерьте выходное напряжение на динамиках осциллографом или мультиметром в режиме AC. Для магнитолы с заявленной мощностью 4×50 Вт на нагрузке 4 Ом напряжение должно составлять 14–16 В (эффективное значение). Отклонение более 10% свидетельствует о неисправности усилителя.
Оставьте магнитолу включенной на 30–60 минут в режиме воспроизведения. Температура корпуса не должна превышать 60°C. Если поверхность горячая на ощупь, проверьте вентиляцию и при необходимости установите дополнительный кулер. Перегрев сокращает срок службы конденсаторов и транзисторов в 2–3 раза.
Возможные проблемы и их устранение при нестабильной работе
Первая и самая частая проблема – просадка напряжения при пиковых нагрузках. Блоки питания ноутбуков (особенно дешёвые модели на 65–90 Вт) не рассчитаны на длительную работу с магнитолами, потребляющими 10–15 А в пиках. Если при включении баса звук «захлёбывается» или магнитола самопроизвольно перезагружается, проверьте напряжение на клеммах мультиметром: при падении ниже 11,5 В блок питания не справляется. Решения:
- Замените блок питания на модель с запасом мощности (минимум 120 Вт для магнитол с TDA7850).
- Подключите параллельно два одинаковых блока питания, соединив «+» с «+» и «−» с «−» – суммарный ток увеличится.
- Используйте конденсатор ёмкостью 22 000–47 000 мкФ на 16 В, подключив его параллельно питанию магнитолы для сглаживания скачков.
Наводки и помехи проявляются как фоновый гул, треск или искажения звука. Причина – отсутствие фильтрации в дешёвых блоках питания и близкое расположение проводов питания к аудиокабелям. Устраняется следующими методами:
- Разделите силовые и аудиопровода: проложите их на расстоянии не менее 20 см друг от друга.
- Установите ферритовые кольца на провода питания и RCA-кабели – они снижают высокочастотные помехи.
- Подключите магнитолу через LC-фильтр (дроссель 100 мкГн + конденсатор 1000 мкФ) для подавления пульсаций.
Если магнитола включается, но через 5–10 минут отключается или греется корпус, проблема в перегреве стабилизатора напряжения внутри блока питания. Большинство адаптеров ноутбуков имеют защиту от перегрузки, которая срабатывает при длительной работе на пределе мощности. Проверьте температуру радиатора блока питания: если он горячий на ощупь, обеспечьте принудительное охлаждение (кулер на 12 В) или замените блок на модель с активным охлаждением. Для магнитол с высоким потреблением (например, Pioneer DEH-X8800BT) используйте только сертифицированные блоки питания с током не менее 8 А.
