Первая буква в маркировке транзистора указывает на материал полупроводника: A – германий (Ge), B – кремний (Si), C – арсенид галлия (GaAs), D – антимонид индия (InSb). Вторая буква определяет тип прибора: C – маломощный низкочастотный, D – мощный низкочастотный, F – маломощный высокочастотный, L – мощный высокочастотный. Например, BC547 – кремниевый маломощный низкочастотный транзистор.
Цифры после букв обозначают серийный номер разработки. Они не несут технической информации, но позволяют отличать модели внутри одного семейства. Например, 2N3904 и 2N3906 – комплементарные пары с разной проводимостью (n-p-n и p-n-p), но близкими характеристиками. Для точного подбора аналогов используйте даташиты: даже транзисторы с одинаковой маркировкой от разных производителей могут отличаться по предельным токам или напряжениям.
Суффиксы в конце маркировки уточняют параметры: A – улучшенная версия, C – коммерческий температурный диапазон (0…+70°C), I – индустриальный (−40…+85°C), M – военный (−55…+125°C). Например, IRFZ44N – мощный MOSFET с логическим уровнем управления, а IRFZ44NS – его версия с пониженным сопротивлением канала (RDS(on)).
Для начинающих критически важно проверять максимальное напряжение коллектор-эмиттер (VCEO) и ток коллектора (IC). Превышение этих значений даже на 20% приведёт к выходу транзистора из строя. В даташитах ищите разделы Absolute Maximum Ratings и Electrical Characteristics. Пример: BD139 имеет VCEO = 80 В и IC = 1,5 А – этого достаточно для управления реле или маломощными двигателями, но недостаточно для импульсных источников питания.
Совет: при замене транзистора на аналог сверяйте не только маркировку, но и коэффициент усиления (hFE), частоту среза (fT) и ёмкость переходов (Ciss, Coss). Например, 2SC1815 (hFE = 70–700) нельзя заменить на 2SC945 (hFE = 200–600) без перерасчёта схемы, если в ней критичен разброс параметров.
Как читать буквенно-цифровые обозначения на корпусах транзисторов
Первая буква в маркировке указывает на материал полупроводника: A – германий (Ge), B – кремний (Si), C – арсенид галлия (GaAs), D – антимонид индия (InSb). Вторая буква определяет тип прибора: C – маломощный низкочастотный транзистор, D – мощный низкочастотный, F – маломощный высокочастотный, L – мощный высокочастотный. Например, BC547 – кремниевый маломощный низкочастотный транзистор.
Цифры после букв обозначают серийный номер разработки и не несут прямой технической информации, но позволяют идентифицировать конкретную модель. В серии 2N (американская система JEDEC) первая цифра 2 означает биполярный транзистор, а 3 – полевой. Например, 2N3904 – биполярный NPN-транзистор, а 2N7000 – полевой MOSFET.
Суффиксы в маркировке уточняют параметры: A – улучшенная версия, C – повышенная частота, R – обратная полярность. В серии BC547 суффикс B указывает на коэффициент передачи тока hFE в диапазоне 200–450, а C – 420–800. Для IRFZ44N суффикс N означает логический уровень управления затвором.
Японская система JIS использует формат 2SX123, где 2S – транзистор, X – тип (A – PNP высокочастотный, B – PNP низкочастотный, C – NPN высокочастотный, D – NPN низкочастотный), а цифры – порядковый номер. Например, 2SC1815 – NPN высокочастотный транзистор. Европейская система Pro Electron (например, BD139) кодирует мощность и частоту: BD – кремниевый мощный низкочастотный.
Для быстрой идентификации используйте справочники: DatasheetCatalog, AllTransistors или приложения вроде Electrodoc. Вводите полную маркировку, включая суффиксы – они критичны для подбора аналогов. При отсутствии данных на корпусе проверяйте цоколёвку мультиметром в режиме проверки диодов: переходы база-эмиттер и база-коллектор должны показывать падение напряжения ~0.6 В для кремния.
Основные системы маркировки: JEDEC, Pro Electron и японская JIS
Система JEDEC (Joint Electron Device Engineering Council) – американская, применяется для большинства дискретных полупроводников. Маркировка начинается с цифры, обозначающей количество p-n-переходов: 1 – диод, 2 – транзистор, 3 – тиристор. За ней следует буква N и серийный номер (например, 2N2222). Суффиксы A, B, C указывают на улучшенные характеристики: 2N3904A – версия с повышенным напряжением. Для быстрой идентификации запомните: чем выше номер, тем новее прибор, но не всегда лучше – проверяйте даташиты.
Pro Electron – европейская система, используемая для транзисторов, диодов и интегральных схем. Структура маркировки: две буквы + серийный номер + суффикс. Первая буква обозначает материал и тип прибора:
A– германий (редко встречается),B– кремний;C– арсенид галлия (высокочастотные приборы);D– антимонид индия (инфракрасные датчики).
Вторая буква указывает на назначение: A – маломощный диод, C – маломощный транзистор, D – мощный транзистор. Пример: BC547 – кремниевый маломощный транзистор общего назначения. Суффиксы B, C часто обозначают разброс коэффициента усиления (hFE): BC547B – 200–450, BC547C – 420–800.
Японская система JIS (Japanese Industrial Standards) применяется для транзисторов и диодов местного производства. Формат: цифра-буква-буква-серийный номер-суффикс. Первая цифра – тип прибора (2 – транзистор), первая буква – область применения (S – полупроводник), вторая – подтип (A – pnp высокочастотный, C – npn высокочастотный, D – npn низкочастотный). Пример: 2SC1815 – npn высокочастотный транзистор. Суффикс GR, BL, Y указывает на градацию hFE: 2SC1815-Y – 120–240. Особенность: в JIS часто опускают первую цифру (C1815 вместо 2SC1815), что путает новичков – всегда уточняйте полное обозначение.
Разбор префиксов и суффиксов в обозначениях транзисторов
Префиксы в маркировке транзисторов указывают на производителя и стандарт классификации. Например, 2N (США, JEDEC) встречается у приборов от Texas Instruments или ON Semiconductor, а BC (Европа, Pro Electron) – у компонентов Infineon или NXP. Японские транзисторы часто начинаются с 2SA/2SB (PNP) или 2SC/2SD (NPN), где цифра после префикса обозначает порядковый номер разработки. Российские аналоги используют КТ (кремниевые) или ГТ (германиевые), например, КТ315 или ГТ308.
Суффиксы раскрывают дополнительные характеристики: корпус, допуски, модификации. Буква A в конце (например, BC547A) указывает на низкий коэффициент усиления hFE (110–220), B – средний (200–450), C – высокий (420–800). Для MOSFET суффикс P (IRF540P) означает P-канал, а отсутствие буквы – N-канал. В отечественных транзисторах суффикс А (КТ3102А) часто обозначает улучшенную версию с меньшими шумами или большей стабильностью.
Корпус транзистора кодируется суффиксами вроде -TO92, -SOT23 или -TO220. Например, BC547 в корпусе TO92 подходит для маломощных схем, а IRFZ44N в TO220 – для силовых приложений. У SMD-транзисторов суффикс LT1G (например, MMBT3904LT1G) указывает на упаковку в ленте для автоматического монтажа. Игнорирование этих обозначений приводит к ошибкам при пайке или несовместимости с платой.
Температурные и эксплуатационные параметры скрыты в суффиксах. Буква L (2N2222L) означает расширенный диапазон температур (-55…+150°C), а M – военное исполнение. Для MOSFET суффикс Z (IRFZ44Z) указывает на встроенный диод защиты, критичный в импульсных источниках питания. В отечественных приборах Е (КТ818Е) обозначает повышенную надёжность для промышленных условий.
При выборе транзистора обращайте внимание на суффиксы, влияющие на электрические параметры. Например, R в BC847BR – это встроенный резистор между базой и эмиттером, упрощающий схемы смещения. Суффикс D (2N7000D) у MOSFET говорит о логическом уровне управления (пороговое напряжение 1–2 В), что важно для микроконтроллеров. Пропуск таких деталей ведёт к нестабильной работе устройства.
Для быстрого поиска аналогов используйте таблицы соответствия префиксов и суффиксов. Например, европейский BC547B эквивалентен японскому 2SC1815-Y или американскому 2N3904 с hFE в диапазоне 200–450. Сайты вроде alltransistors.com позволяют фильтровать по префиксам и суффиксам, ускоряя подбор компонентов. Всегда сверяйте datasheet – даже малейшее отличие в суффиксе может изменить ключевые параметры.
Как определить тип проводимости (n-p-n или p-n-p) по маркировке
В маркировке советских транзисторов тип проводимости часто указывается последней буквой серии. Например, в обозначении КТ315А буква «А» означает n-p-n, а в КТ361Г – «Г» соответствует p-n-p. Аналогично, для серии КТ814/КТ815: первая – p-n-p, вторая – n-p-n. Исключения редки, но проверяйте справочник для малораспространённых серий.
Японские транзисторы (маркировка JIS) используют цифровой код, где первая цифра определяет тип: 2 – p-n-p, 3 – n-p-n. Например, 2SA1015 – p-n-p, 2SC1815 – n-p-n. В европейской системе Pro Electron (BC547, BC557) вторая буква указывает на материал и тип: «C» – n-p-n (кремний), «D» – p-n-p (кремний). Германиевые транзисторы (AC128) имеют «A» для p-n-p и «B» для n-p-n.

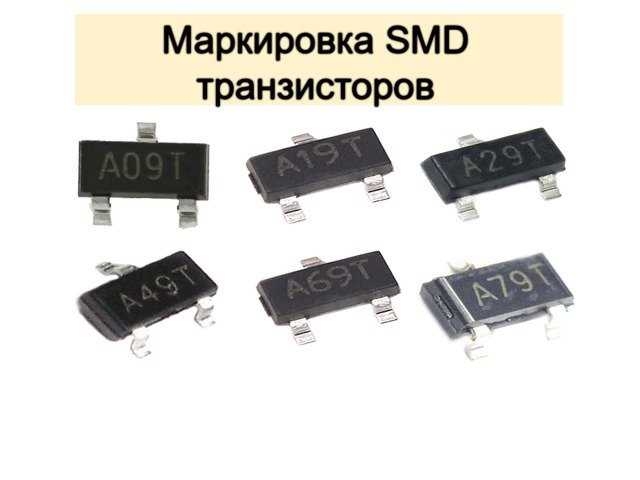

Американская маркировка (JEDEC) не содержит прямого указания на тип проводимости. Здесь нужно ориентироваться на справочные данные: 2N2222 – n-p-n, 2N2907 – p-n-p. Для SMD-транзисторов (например, SOT-23) тип часто зашифрован в последних символах: «N» – n-p-n (MMBT3904), «P» – p-n-p (MMBT3906). В сомнительных случаях ищите datasheet по полному коду.
Китайские транзисторы могут следовать как советской, так и японской системам. Например, SS8050 (аналог КТ315) – n-p-n, SS8550 (аналог КТ361) – p-n-p. В маркировке SMD-компонентов (например, S9014) тип определяется по аналогии с JEDEC: чётные цифры в конце часто указывают на p-n-p, нечётные – на n-p-n, но это не правило.
Для транзисторов в корпусах TO-92 или TO-220 цветная точка или надпись на корпусе иногда обозначает тип. Например, у некоторых производителей красная точка – n-p-n, синяя – p-n-p. Однако этот метод ненадёжен: всегда сверяйтесь с документацией. В SMD-корпусах (SOT-323) тип может быть указан микронадписью (например, «N» или «P» рядом с кодом).
Отличия в маркировке биполярных и полевых транзисторов
Биполярные транзисторы (BJT) маркируются по системе, где первая буква указывает на материал полупроводника: A – германий, B – кремний. Вторая буква обозначает тип прибора: C – маломощный низкочастотный, D – мощный низкочастотный, F – маломощный высокочастотный, L – мощный высокочастотный. Например, BC547 – кремниевый маломощный низкочастотный транзистор. Третья часть (цифры и буквы) часто отражает серийный номер или модификацию, но стандарты варьируются у разных производителей.
Ключевое отличие – обозначение структуры. У BJT маркировка всегда включает тип проводимости (NPN или PNP), который часто скрыт в серийном номере. Например, BC547 – NPN, BC557 – PNP. У FET тип канала (N или P) указывается явно в префиксе или суффиксе. MOSFET дополнительно маркируются по технологии: D – обеднённый режим, E – обогащённый (например, IRF540N – N-канал, обогащённый).
Производители часто добавляют суффиксы для уточнения параметров. У BJT это может быть буква, указывающая на допуск (A, B, C) или корпус (TO-92, TO-220). Например, BC547B – версия с более жёсткими допусками. У FET суффиксы обозначают напряжение сток-исток (IRFZ44N – 55 В) или модификацию кристалла (IRF3205L – низкое сопротивление в открытом состоянии). Всегда сверяйтесь с datasheet – суффиксы не унифицированы.
Для быстрой идентификации запомните: BJT маркируются по материалу + применению, FET – по каналу + технологии. Если маркировка начинается с 2N или 3N – это почти наверняка FET. Если с BC, BD, BF – BJT. Исключения редки, но встречаются: например, 2SA и 2SC – японские BJT (PNP и NPN соответственно).
При выборе транзистора обращайте внимание на предельные параметры, скрытые в маркировке. У BJT критичны IC (коллекторный ток) и VCEO (напряжение коллектор-эмиттер), у FET – VDS (напряжение сток-исток) и RDS(on) (сопротивление в открытом состоянии). Например, IRF540N выдерживает 100 В и 33 А, а 2N7000 – всего 60 В и 0,2 А. Всегда проверяйте эти значения в документации, так как маркировка не всегда их отражает.
Где искать данные по параметрам транзистора по его маркировке
Первый и самый надежный источник – даташиты производителей. Компании вроде ON Semiconductor, STMicroelectronics, Infineon, Toshiba и Vishay публикуют полные спецификации на свои транзисторы. На сайтах производителей есть поиск по маркировке: например, на www.onsemi.com введите код 2N3904 в строку поиска, и система выдаст PDF с параметрами – от предельных токов до температурных зависимостей. Если маркировка содержит префикс производителя (например, IRF для International Rectifier), ищите даташит на сайте соответствующей компании.
Для транзисторов с сокращенной или нестандартной маркировкой используйте онлайн-базы данных. Ресурсы alltransistors.com и datasheetcatalog.com позволяют искать по полной или частичной маркировке. Например, введя BC547, вы получите список аналогов, цоколевку и ключевые параметры: hFE, VCEO, IC. На alldatasheet.com доступны сканы оригинальных даташитов, даже для устаревших серий. Обращайте внимание на суффиксы: BC547A и BC547C отличаются коэффициентом усиления.
Если маркировка нанесена лазером или краской в нестандартном формате (например, S8050 вместо SS8050), проверьте форумы радиолюбителей. На radiokot.ru и electronics.stackexchange.com часто обсуждают расшифровку китайских транзисторов. Пользователи делятся фотографиями корпусов и сравнивают параметры с известными аналогами. Например, S9014 – это аналог 2SC9014, но с возможными отклонениями в fT или VCE(sat). В темах с меткой «маркировка транзисторов» можно найти таблицы соответствия.
Программы для идентификации ускоряют поиск. Приложение Transistor Datasheet Locator (Android) сканирует маркировку через камеру и выдает ссылки на даташиты. Для ПК подойдет Electrodoc – в базе более 40 000 компонентов. Вводите код, и программа покажет цоколевку, аналоги и критические параметры. Для SMD-транзисторов с кодом из 2–3 символов (например, 1AM) используйте smd.yooneed.one – сайт сопоставляет маркировку с корпусами SOT-23, SOT-89 и выдает производителя.
В случае отсутствия данных в открытых источниках обратитесь к каталогам дистрибьюторов. На lcsc.com, mouser.ru или digikey.com введите маркировку в поиск – даже если транзистор снят с производства, на странице товара часто прикреплен даташит. Например, для KT315 на chipdip.ru доступны советские ТУ и современные аналоги. Дистрибьюторы также указывают RoHS-статус и сроки поставки, что полезно при замене компонентов.
