Переменный резистор – это электронный компонент, сопротивление которого можно регулировать вручную или автоматически. В отличие от постоянных резисторов, его значение не фиксировано и может изменяться в пределах от нуля до номинального значения, указанного на корпусе. Типичные диапазоны сопротивлений: от 10 Ом до 10 МОм, с допусками ±10–20%. Основные конструкции: потенциометры (для плавной регулировки), подстроечные резисторы (для точной настройки) и реостаты (для управления током).

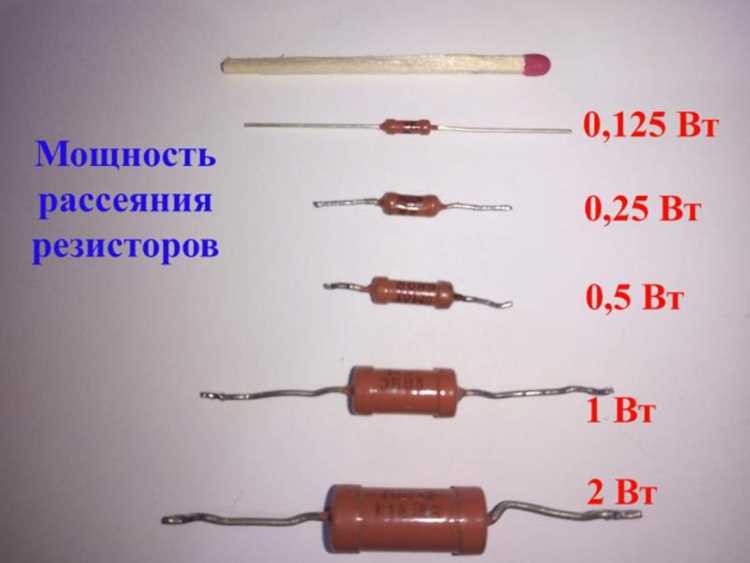

Применение переменных резисторов требует учёта мощности рассеивания. Стандартные модели выдерживают 0,1–0,5 Вт, но для силовых цепей используют проволочные резисторы мощностью до 5 Вт. Для точных схем выбирают многооборотные подстроечники (10–25 оборотов) с температурным коэффициентом ±100 ppm/°C. Износ контактов – основная причина отказа: после 10 000–50 000 циклов регулировки сопротивление может отклоняться на 10–30% от номинала.
При подключении важно соблюдать полярность и избегать превышения напряжения. Максимальное рабочее напряжение для большинства моделей – 200–300 В, но для высоковольтных применений существуют специальные резисторы с изоляцией до 1 кВ. В схемах с индуктивной нагрузкой рекомендуется параллельно подключать диод для защиты от ЭДС самоиндукции. Для снижения шумов в аудиосистемах используют потенциометры с металлическим корпусом и экранированием.
Какие задачи решает переменный резистор в электрических цепях
Переменный резистор (потенциометр) регулирует напряжение и ток в цепях без разрыва контура. В аудиотехнике он управляет громкостью, плавно изменяя сопротивление от 0 до максимального значения (например, 10 кОм или 100 кОм). В источниках питания с ШИМ-модуляцией потенциометры задают пороговые значения для стабилизации выходного напряжения с точностью до ±0,1 В. Для точной настройки частоты генераторов (например, в RC-цепях) используют многооборотные модели с разрешением до 0,01% от полного диапазона.
- Компенсация разброса параметров: В схемах с термисторами или фоторезисторами переменный резистор корректирует начальные условия. Например, в датчиках температуры на базе NTC-термисторов (сопротивление 10 кОм при 25°C) подстройка позволяет выровнять выходной сигнал при отклонениях до ±20% от номинала.
- Деление напряжения: В делителях напряжения (например, для АЦП микроконтроллеров) потенциометр задает опорное напряжение. При входном напряжении 5 В и сопротивлении 10 кОм можно получить диапазон от 0 до 5 В с шагом 5 мВ при 10-битном разрешении.
- Балансировка мостов: В измерительных мостах Уитстона переменный резистор устраняет дисбаланс, вызванный неидеальностью компонентов. Для моста с резисторами 1 кОм ±1% подстройка позволяет достичь точности измерений до 0,01%.
В импульсных схемах переменные резисторы ограничивают ток заряда конденсаторов, предотвращая броски напряжения. Например, в таймере NE555 с конденсатором 100 мкФ и резистором 50 кОм время заряда регулируется от 0,1 до 5 секунд. Для высокочастотных приложений (свыше 1 МГц) выбирают проволочные потенциометры с низкой паразитной индуктивностью (менее 1 мкГн) или бесконтактные оптические энкодеры.
Из каких основных частей состоит переменный резистор
Подвижный контакт (ползунок) – механический элемент, перемещающийся по резистивной дорожке. Он изготавливается из фосфористой бронзы или бериллиевой меди для снижения износа и окисления. Контактное давление ползунка критично: слишком слабое приводит к прерывистому сигналу, слишком сильное – к ускоренному истиранию дорожки. В прецизионных моделях используют многоточечные контакты для минимизации шумов.
| Компонент | Материал | Особенности |
|---|---|---|
| Резистивный элемент | Углеродная композиция | Низкая стоимость, ±20% точность, шум до 10 мкВ/В |
| Металлоплёнка (нихром) | ±1% точность, температурный коэффициент 50 ppm/°C | |
| Подвижный контакт | Фосфористая бронза | Устойчивость к коррозии, срок службы до 100 000 циклов |
| Корпус | Керамика | Рабочая температура до 200°C, влагозащита IP67 |
Дополнительные элементы включают уплотнительные кольца (для герметичных моделей) и ограничители хода ползунка, предотвращающие повреждение резистивной дорожки. В многооборотных потенциометрах (например, типа 3296) используется червячная передача для плавной регулировки с разрешением до 0,05%. Для поверхностного монтажа (SMD) применяют миниатюрные корпуса размером 3×3 мм с резистивным элементом на основе толстоплёночной технологии.
Выбор материалов и конструкции напрямую влияет на электрические параметры: линейность (для линейных потенциометров – до 0,1%), разрешающую способность и долговечность. Например, в аудиотехнике предпочитают резисторы с проводящим пластиком из-за низкого уровня шумов, а в промышленной автоматике – металлоплёночные с керамическим корпусом для устойчивости к вибрациям.
Как изменение сопротивления влияет на ток и напряжение
В цепях постоянного тока с фиксированным напряжением U изменение сопротивления R переменного резистора прямо влияет на силу тока I по закону Ома: I = U/R. Например, при напряжении 12 В и сопротивлении 1 кОм ток составит 12 мА, а при уменьшении сопротивления до 500 Ом – вырастет до 24 мА. В цепях переменного тока реактивные компоненты (индуктивность, ёмкость) добавляют фазовый сдвиг, но зависимость амплитуды тока от активного сопротивления остаётся аналогичной. Для точного расчёта используйте мультиметр в режиме измерения тока или осциллограф для анализа формы сигнала.
Напряжение на нагрузке в делителях напряжения зависит от соотношения сопротивлений. Если переменный резистор включён последовательно с нагрузкой Rн, напряжение на ней определяется формулой Uн = U·Rн/(R + Rн). При R = 0 Ом нагрузка получает полное напряжение источника, при R → ∞ – напряжение стремится к нулю. Для стабильной работы выбирайте резисторы с мощностью рассеивания не менее P = I²·R, где I – максимальный ток в цепи. В высокочастотных схемах учитывайте паразитную индуктивность и ёмкость резистора, используя SMD-компоненты с низким реактивным сопротивлением.
Какие типы переменных резисторов существуют и чем они отличаются
По конструкции резистивного элемента выделяют проволочные, углеродистые и металлоплёночные переменные резисторы. Проволочные изготавливаются из намотанной на каркас проволоки с высоким удельным сопротивлением (нихром, константан) и обеспечивают высокую точность и стабильность, но ограничены по максимальной частоте из-за индуктивности. Углеродистые резисторы дешевле, но менее долговечны и подвержены износу при частых перемещениях движка. Металлоплёночные сочетают стабильность с низким уровнем шума, что делает их оптимальными для аудиотехники и прецизионных схем.
| Тип резистора | Резистивный элемент | Диапазон сопротивлений | Точность | Область применения |
|---|---|---|---|---|
| Проволочный | Нихром, константан | 0,1 Ом – 100 кОм | ±1–5% | Силовые цепи, промышленное оборудование |
| Углеродистый | Углеродная плёнка | 10 Ом – 10 МОм | ±10–20% | Бытовая электроника, бюджетные устройства |
| Металлоплёночный | Металлическая плёнка (NiCr) | 1 Ом – 1 МОм | ±1–5% | Аудиотехника, измерительные приборы |
По характеру изменения сопротивления переменные резисторы бывают линейными (тип A) и логарифмическими (тип B). Линейные резисторы обеспечивают равномерное изменение сопротивления при повороте движка, что удобно для регулировки напряжения в линейных цепях. Логарифмические резисторы используются в аудиотехнике, где человеческий слух воспринимает громкость нелинейно – их сопротивление изменяется по экспоненте, компенсируя особенности восприятия. Существуют также резисторы с обратной логарифмической зависимостью (тип C), применяемые в специфических задачах, например, в регуляторах тембра.
Для экстремальных условий выпускаются переменные резисторы с повышенной надёжностью: герметизированные, с защитой от пыли и влаги (IP65–IP67), или высокотемпературные модели на основе керамики. В цифровых системах используются цифровые потенциометры (digipot) – микросхемы, имитирующие работу переменного резистора с управлением по интерфейсам SPI или I²C. Они не имеют механических частей, что исключает износ, но ограничены дискретностью регулировки (обычно 256 позиций). Выбор типа зависит от требований к точности, долговечности, условиям эксплуатации и стоимости.
Как правильно подключить переменный резистор в схему
Основные варианты подключения:
- Подключение как делитель напряжения: движок соединяется с высокоомным входом (например, АЦП микроконтроллера). Для стабильности рекомендуется параллельно нагрузке устанавливать резистор в 10–100 раз меньшего номинала, чем сопротивление потенциометра.
При выборе номинала переменного резистора учитывайте сопротивление нагрузки. Если нагрузка низкоомная (например, 1 кОм), а потенциометр высокоомный (100 кОм), выходное напряжение будет нелинейным. Оптимальное соотношение – сопротивление нагрузки должно быть в 10 и более раз выше сопротивления потенциометра. Для точных схем (ЦАП, измерительные приборы) используйте многооборотные потенциометры (10–25 оборотов) с линейной характеристикой (тип «B»).
Избегайте подключения переменного резистора напрямую к источникам с высоким током или напряжением, превышающим его мощностные характеристики. Например, для потенциометра на 0,25 Вт максимальное напряжение рассчитывается по формуле: Umax = √(P × R), где P – мощность, R – сопротивление. При превышении допустимых значений резистор перегреется. Для силовых цепей выбирайте проволочные потенциометры с мощностью от 1 Вт и выше.
Какие материалы используются для изготовления резистивного элемента
Резистивный элемент переменного резистора чаще всего изготавливают из углеродных композиций. Эти материалы содержат графит или сажу, смешанные с фенольными смолами или другими связующими. Углеродные дорожки отличаются низкой стоимостью, стабильностью сопротивления в диапазоне температур от -55°C до +125°C и хорошей износостойкостью при умеренных нагрузках. Однако их температурный коэффициент сопротивления (ТКС) достигает 500–1000 ppm/°C, что ограничивает применение в прецизионных схемах.
Для высокоточных приложений используют металлоплёночные резистивные элементы. На керамическую или стеклянную подложку наносят тонкий слой сплава никеля с хромом (нихром) или тантала. Толщина плёнки составляет 0,01–0,1 мкм, что обеспечивает ТКС в пределах 25–100 ppm/°C. Металлоплёночные дорожки выдерживают мощность до 2 Вт при размерах корпуса 6 мм и работают в диапазоне температур от -65°C до +175°C.
Керметы – композиты из металлических и керамических частиц – применяют для резисторов с повышенной износостойкостью. Основу составляют порошки серебра, палладия или рутения, смешанные с оксидами алюминия или кремния. Керметные дорожки выдерживают до 100 000 циклов перемещения подвижного контакта, сохраняя стабильность сопротивления ±5%. Их удельное сопротивление регулируют изменением соотношения металлической и керамической фаз в пределах 10 Ом/□ – 1 МОм/□.
Проволочные резистивные элементы изготавливают из сплавов с высоким удельным сопротивлением: константана (Cu55Ni45), манганина (Cu86Mn12Ni2) или нихрома (Ni80Cr20). Проволоку диаметром 0,02–0,5 мм наматывают на керамический или пластиковый каркас. Такие резисторы выдерживают импульсные нагрузки до 10 кВт в течение 1 мс и имеют ТКС менее 20 ppm/°C. Однако их индуктивность ограничивает применение на частотах выше 100 кГц.
Токопроводящие пластмассы используют в потенциометрах для аудиотехники и промышленной автоматики. Полимерную матрицу (полиэтилен, полипропилен) наполняют углеродными нанотрубками или графитовыми чешуйками. Такие материалы обеспечивают плавное изменение сопротивления при перемещении контакта, но их стабильность ухудшается при влажности выше 80% и температурах свыше +85°C. Удельное сопротивление регулируют концентрацией наполнителя в пределах 10^2–10^6 Ом·см.
Для резисторов с низким уровнем шума применяют композиции на основе благородных металлов. Серебряно-палладиевые пасты с добавлением оксида рутения наносят методом трафаретной печати на алюмооксидную подложку. Такие элементы генерируют шум менее 0,1 мкВ/В при токе 1 мА и работают при температурах до +200°C. Их стоимость в 5–10 раз выше углеродных аналогов, но стабильность сопротивления достигает ±0,5% за 1000 часов работы.
В высоковольтных переменных резисторах используют стеклоуглеродные дорожки. Материал получают пиролизом полимерных смол при температурах 1000–3000°C. Стеклоуглерод выдерживает напряжение до 10 кВ/мм, имеет ТКС около 300 ppm/°C и устойчив к агрессивным средам. Однако его хрупкость требует специальных методов крепления подвижного контакта, чтобы избежать сколов при эксплуатации.
Для резистивных элементов в условиях радиационного воздействия применяют оксиды металлов: диоксид олова (SnO₂), оксид индия-олова (ITO) или оксид цинка (ZnO). Эти материалы наносят методом магнетронного распыления или химического осаждения из паровой фазы. Их радиационная стойкость достигает 10^6 рад, а удельное сопротивление регулируют легированием сурьмой или фтором. Однако такие дорожки имеют высокую стоимость и ограниченный диапазон сопротивлений – от 10 Ом/□ до 10 кОм/□.
Как проверить работоспособность переменного резистора мультиметром
Перед проверкой отключите резистор от цепи. Даже маломощные элементы могут искажать показания из-за параллельно подключенных компонентов. Установите мультиметр в режим измерения сопротивления (Ω) с пределом, превышающим номинал резистора в 1,5–2 раза. Для большинства переменных резисторов (1 кОм–1 МОм) подойдет диапазон 2 кОм или 20 кОм.
- Переведите мультиметр в режим проверки непрерывности (звуковой сигнал) или оставьте в режиме Ω.
- Плавно вращайте ось резистора от упора до упора. Показания должны изменяться без скачков и разрывов. Допустимы колебания ±5% от номинала при плавном ходе.
При резких скачках показаний (например, с 5 кОм до 0 Ом и обратно) или отсутствии изменения сопротивления диагностируют износ токопроводящего слоя или загрязнение дорожки. Для проволочных резисторов характерны обрывы витков – мультиметр зафиксирует бесконечное сопротивление в одном из положений. В таких случаях резистор подлежит замене.
- Используйте осциллограф для визуального контроля шумов при вращении оси – прерывистый сигнал указывает на механические дефекты.
- При проверке многооборотных резисторов (например, 10-оборотных) убедитесь, что сопротивление меняется равномерно на всем диапазоне вращения.
Какие распространённые неисправности бывают у переменных резисторов
Загрязнение контактной дорожки – вторая по распространённости неисправность. Пыль, окислы и продукты износа накапливаются между ползунком и резистивным элементом, увеличивая переходное сопротивление. Симптомы: шум в аудиосистемах при регулировке громкости, нестабильные показания в измерительных цепях. Устраняется промывкой спиртом или специальными контактными очистителями, но при глубокой коррозии требует замены резистора.
