Как называется переключатель скоростей на велосипеде

Переключатель скоростей на велосипеде – это механизм, отвечающий за смену передаточного отношения между педалями и колесом. В зависимости от расположения и функции выделяют два основных типа: передний переключатель (работает с системой звезд шатунов) и задний переключатель (управляет кассетой на втулке заднего колеса). Названия этих компонентов часто путают, хотя их конструкция и назначение принципиально различаются.

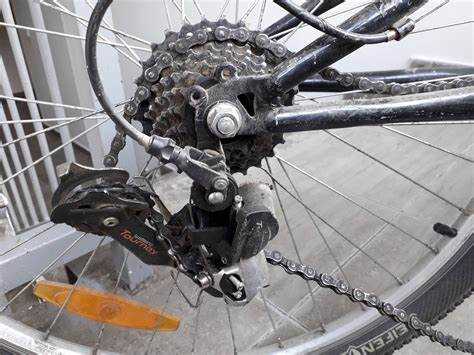

Задний переключатель, или дерэйлер (от англ. derailleur), – наиболее распространенный тип. Он состоит из параллелограммного механизма, направляющей рамки и роликов, которые перемещают цепь между звездами кассеты. Современные модели, такие как Shimano Deore XT или SRAM GX Eagle, поддерживают до 12 скоростей и оснащены технологиями снижения шума и повышения точности переключения. Передний переключатель, в свою очередь, встречается реже – его используют в основном на велосипедах с двумя или тремя передними звездами.

При выборе переключателя важно учитывать совместимость с трансмиссией. Например, системы Shimano и SRAM требуют разных типов тросиков и манеток, а кассеты с широким диапазоном передач (10-52 зуба) работают только с определенными моделями задних переключателей. Для горных велосипедов рекомендуются переключатели с увеличенным ходом рамки, такие как Shimano SLX RD-M7100, а для шоссейных – компактные и легкие варианты вроде Campagnolo Chorus.

Обслуживание переключателя включает регулярную очистку от грязи, смазку подвижных частей и настройку натяжения троса. Неправильная регулировка приводит к нечеткому переключению или соскакиванию цепи. Для диагностики проблем используйте специальные инструменты: калибр для проверки износа роликов и ключ для настройки ограничителей хода. В случае поломки заменяйте детали комплексно – например, при износе роликов меняйте весь узел, чтобы избежать ускоренного износа цепи.

Основные типы переключателей скоростей на велосипеде

Механические переключатели – самый распространённый тип, работающий за счёт тросика и возвратной пружины. Делятся на два подвида: внешние и внутренние. Внешние (например, Shimano Deore, SRAM GX) крепятся к раме и управляют цепью через систему роликов. Внутренние (как Shimano Nexus) скрыты в задней втулке, защищены от грязи и требуют минимального обслуживания, но тяжелее и дороже.

Электронные переключатели (Shimano Di2, SRAM eTap) используют сервоприводы вместо тросиков. Точность переключения не зависит от натяжения троса, а задержка срабатывания составляет 0,02–0,05 секунды. Батарея держит заряд 1000–2000 км, но стоимость в 2–3 раза выше механических аналогов. Подходят для гонок и длительных поездок, где критична стабильность.

Переключатели с одной звездой (1x) упрощают конструкцию, убирая передний переключатель и оставляя только задний. Системы типа SRAM Eagle (12 скоростей) или Shimano 1×11 покрывают диапазон передач до 500%, что достаточно для большинства условий. Преимущества: меньше вес, проще обслуживание, ниже риск сброса цепи. Недостаток – большие скачки между передачами на высоких скоростях.

Двухзвёздные системы (2x) сохраняют передний переключатель, расширяя диапазон передач до 600% (например, Shimano GRX 2×11). Актуальны для шоссейных и гравийных велосипедов, где нужна плавная градация скоростей. Требуют точной настройки переднего переключателя, иначе цепь может тереться о рамку. Часто комплектуются узкими кассетами (11–34 зуба) для снижения веса.

Трёхзвёздные переключатели (3x) встречаются на бюджетных и туристических велосипедах. Обеспечивают максимальный диапазон (до 650%), но усложняют конструкцию и увеличивают вес. Передний переключатель Shimano Tourney или Altus требует частой регулировки из-за износа тросика и рамки. Цепь на крайних передачах (самая малая передняя + самая большая задняя звезда) работает под углом, ускоряя износ.

Переключатели с индексным управлением (Shimano Rapidfire, SRAM Trigger) фиксируют рычаг в определённых положениях, соответствующих передачам. Точность зависит от шага кассеты: для 11–12 скоростей шаг 1–2 зуба, для 7–8 скоростей – до 4 зубьев. Неиндексные (фрикционные) системы позволяют плавно перемещать рычаг, но требуют опыта для точной настройки. Используются на винтажных и туристических велосипедах.

Гравийные и шоссейные переключатели (Shimano GRX, Campagnolo Ekar) оптимизированы для специфических условий. GRX имеет усиленную конструкцию, защиту от вибраций и смещённый назад задний переключатель для предотвращения ударов о камни. Ekar – 13-скоростная система с диапазоном 9 зубьев между крайними звёздами, что снижает нагрузку на цепь. Оба типа рассчитаны на длительные нагрузки и грязь.

Как отличить передний переключатель от заднего по внешнему виду

Передний переключатель крепится к подседельной трубе рамы или каретке, задний – к петуху дропаута. Первый имеет широкую рамку с двумя параллельными пластинами, между которыми движется цепь при переключении между звездами системы. Рамка заднего переключателя уже, часто с изогнутой формой, и включает направляющий ролик (верхний) и натяжной (нижний).

Размеры рамки – ключевой признак. У переднего переключателя расстояние между пластинами составляет 6–10 мм, у заднего – 3–5 мм. Задний переключатель оснащен двумя роликами диаметром 11–13 зубьев, передний – только одной направляющей пластиной без роликов. Если видите два ролика на одной оси – это задний.

Задний переключатель всегда имеет пружинный механизм параллелограмма, который смещает рамку в сторону больших или меньших звезд кассеты. Передний переключатель использует прямой привод тросика, перемещая цепь по горизонтали между звездами системы. Если видите рычажок с тросиком, идущим к рамке без промежуточных механизмов – это передний.

Материалы корпуса также различаются. Передний переключатель чаще изготавливают из алюминия или стали, задний – из композитов или пластика для снижения веса. На заднем переключателе обязательно присутствует регулировочный винт натяжения цепи (B-screw), передний его не имеет. Если на детали есть маркировка Shimano, SRAM или Campagnolo с указанием модели (например, Shimano Deore XT RD-M8100), первые две буквы обозначают тип: «FD» – передний, «RD» – задний.

Названия и функции деталей переключателя скоростей

Ролики натяжителя – верхний (направляющий) и нижний (натяжной) – выполняют разные задачи. Направляющий ролик, расположенный ближе к кассете, задаёт траекторию движения цепи, минимизируя её колебания. Натяжной ролик, находящийся ниже, поддерживает постоянное натяжение цепи, предотвращая провисание при переключении на малые звёзды. Диаметр роликов варьируется: у высококачественных переключателей он достигает 13–15 зубьев, что снижает износ цепи и улучшает эффективность педалирования.

Тросовый привод или гидравлический шланг передаёт усилие от манетки к переключателю. В механических системах трос проходит через рубашку, защищающую его от грязи и влаги. Регулировочные барабаны на манетке или корпусе переключателя позволяют компенсировать растяжение троса, сохраняя точность переключения. В электронных переключателях (например, Shimano Di2 или SRAM eTap) сигнал передаётся по проводам или беспроводным каналам, исключая механические зазоры.

Петух – это съёмная деталь рамы, к которой крепится задний переключатель. Изготавливается из алюминия, стали или карбона и служит «слабым звеном»: при падении или ударе петух ломается, защищая раму от повреждений. Замена петуха обходится дешевле ремонта рамы, поэтому при выборе велосипеда стоит обращать внимание на его конструкцию – некоторые модели имеют унифицированные петухи, совместимые с разными переключателями.

Возвратная пружина внутри параллелограмма обеспечивает обратное движение переключателя при ослаблении натяжения троса. Жёсткость пружины влияет на скорость переключения: слишком мягкая замедляет процесс, а чрезмерно жёсткая требует большего усилия от манетки. В переключателях Shimano используется система Shadow, где пружина расположена ближе к раме, снижая риск повреждения при падении и уменьшая габариты механизма.

Ограничительные винты (H и L) регулируют крайние положения переключателя, предотвращая спадание цепи с крайних звёзд кассеты или системы. Винт H (High) ограничивает движение в сторону малых звёзд, L (Low) – в сторону больших. Неправильная настройка приводит к нечёткому переключению или соскакиванию цепи. Для точной регулировки рекомендуется использовать звёзды среднего диапазона кассеты, а не крайние, чтобы избежать искажений из-за износа.

Материал и обработка деталей напрямую влияют на долговечность переключателя. Ролики из закалённой стали или керамики служат дольше пластиковых, а параллелограммы с тефлоновым покрытием снижают трение. При обслуживании переключателя важно очищать и смазывать шарниры, ролики и трос – это продлевает срок службы и сохраняет чёткость переключения. Для экстремальных условий (грязь, песок) подходят переключатели с закрытыми подшипниками, например, Shimano Deore XT или SRAM GX Eagle.

Какие бренды производят переключатели для велосипедов

Shimano – лидер рынка с долей более 70%. Производит системы для всех сегментов: от начального уровня (Tourney, Altus) до профессиональных групп (Dura-Ace, XTR). Переключатели Deore и SLX – эталон надежности для кросс-кантри и трейла. Особенность: фирменная технология Shadow RD, снижающая риск повреждений при падениях. Цена на топовые модели достигает 15 000 рублей, но бюджетные варианты (Acera) доступны от 1 200 рублей.

SRAM конкурирует с Shimano, предлагая инновационные решения. Линейка XX1 Eagle – единственная на рынке с 12-скоростной кассетой 10-52T, а GX – самая популярная группа для эндуро. Отличительная черта: моноблочные манетки Trigger и AXS (беспроводные электронные переключатели). Стоимость NX начинается от 2 500 рублей, X01 – от 20 000 рублей.

Campagnolo специализируется на шоссейных и гравийных велосипедах. Группы Chorus, Record и Super Record используют профессиональные команды (например, UAE Team Emirates). Уникальная технология Ultra-Shift позволяет переключать до 3 передач за одно нажатие. Цены стартуют от 8 000 рублей за Potenza, топовые модели превышают 30 000 рублей.

Бюджетные альтернативы: MicroSHIFT (совместим с Shimano, цены от 800 рублей), SunRace (производит кассеты и переключатели для OEM-сборок), Box Components (модульные системы для фрирайда). Для электровелосипедов подходят Shimano EP8 и Bosch Performance Line с интегрированными переключателями.

Как правильно называть переключатель в магазине при покупке

В велосипедных магазинах переключатель скоростей чаще всего называют «передний переключатель» или «задний переключатель», уточняя его расположение. Если вы ищете деталь для замены, укажите бренд и модель велосипеда – например, «задний переключатель Shimano Tourney для 7 скоростей». Продавцы ориентируются на такие параметры, как количество звезд кассеты (6/7/8/9/10/11/12) и тип крепления (стандартное, E-type, прямой монтаж).

Для точного подбора заднего переключателя важно знать длину лапки (short/medium/long cage) – она определяет совместимость с кассетой. Например, Shimano RD-M310 с короткой лапкой подходит для кассет 11-28T, а с длинной – до 11-34T. Укажите этот параметр, чтобы избежать ошибок. Передний переключатель выбирают по типу крепления (на раму, под каретку) и ширине цепи (для 1x, 2x или 3x систем).

Если вы не знаете точную модель, назовите группу оборудования (например, «переключатель для Shimano Deore» или «SRAM NX»). В крайнем случае опишите визуальные особенности: форма рамки, цвет, количество роликов натяжителя. Избегайте общих фраз вроде «переключалка» – они не дают продавцу нужной информации.

При покупке онлайн используйте артикул детали. Его можно найти на самом переключателе (обычно на корпусе или лапке) или в документации к велосипеду. Например, Shimano RD-TY300 – это задний переключатель начального уровня для 6-7 скоростей. Если артикула нет, укажите совместимость с манеткой (например, «переключатель под манетку MicroShift BS-M10»).

Для редких или старых моделей уточните год выпуска велосипеда и тип крепления тросика (top-normal или low-normal). Например, переключатели 90-х годов (вроде Shimano Altus C90) могут требовать специфических адаптеров. Если деталь нестандартная, возьмите с собой старый переключатель или сделайте фото крепежа – это ускорит подбор.

Разница между манеткой и переключателем скоростей

Конструктивно манетки делятся на три типа:

• Механические – работают через тросик (например, Shimano Revoshift, SRAM Grip Shift). Просты в обслуживании, но требуют периодической подтяжки троса.
• Электронные – используют электропривод (Shimano Di2, SRAM eTap). Точнее переключают передачи, но дороже и зависят от заряда батареи.
• Гидравлические – редкий вариант, где усилие передаётся через жидкость (например, некоторые модели Magura). Применяются в экстремальных условиях.

Переключатели скоростей классифицируются по назначению:

1. Задний переключатель – отвечает за смену передач на кассете. Имеет рамку (лапку), которая направляет цепь. Современные модели (например, Shimano Deore, SRAM NX) поддерживают до 12 скоростей.
2. Передний переключатель – перебрасывает цепь между звёздами системы. На горных велосипедах часто отсутствует из-за распространения 1x-трансмиссий (одна передняя звезда).
3. Внутренний переключатель – встроен в заднюю втулку (например, Shimano Nexus). Используется на городских и прогулочных велосипедах.

При выборе манетки и переключателя важно учитывать совместимость. Например, манетка Shimano на 10 скоростей не будет корректно работать с кассетой на 11 скоростей – шаг троса не совпадёт. Электронные системы (Di2, eTap) требуют специальных переключателей и батарейного блока. Для механических трансмиссий критичен диаметр рубашки троса: стандартный (4 мм) или оплётка типа Nokon (5 мм).

Обслуживание манеток и переключателей отличается. Манетки нуждаются в смазке механизма (раз в сезон) и проверке натяжения троса. Переключатели требуют регулировки параллельности рамки кассете, очистки от грязи и замены роликов при износе (каждые 3–5 тыс. км). Электронные системы дополнительно требуют обновления прошивки и контроля заряда батареи. При появлении «провалов» в переключении первым делом проверяют тросик на износ или коррозию.

Как проверить совместимость переключателя с велосипедом

Проверьте совместимость по количеству скоростей. Переключатели делятся на группы по числу поддерживаемых звезд кассеты: 7–8, 9, 10, 11 или 12 скоростей. Например, Shimano Deore M6000 рассчитан на 10 скоростей, а SRAM NX Eagle – на 12. Использование переключателя с несоответствующим числом скоростей приведет к нечеткому переключению или поломке. Уточните параметры кассеты в технических характеристиках велосипеда или посчитайте количество звезд вручную.

• Измерьте емкость переключателя – максимальную разницу зубьев между самой большой и самой маленькой звездами кассеты и системы. Формула: (зубья большой звезды системы + зубья большой звезды кассеты) – (зубья малой звезды системы + зубья малой звезды кассеты). Например, для системы 42/32/24 и кассеты 11–42 емкость составит (42+42)–(24+11)=49 зубьев. Переключатель должен поддерживать не менее этого значения.
• Определите максимальный размер большой звезды кассеты. Указан в спецификациях переключателя (например, «max 46T»). Если кассета превышает этот лимит, переключатель не сможет корректно натягивать цепь.
• Убедитесь в совместимости с типом заднего амортизатора. На велосипедах с полной подвеской переключатели Direct Mount требуют проверки расстояния от оси заднего колеса до точки крепления – оно должно соответствовать стандарту (обычно 22,5–25 мм).

Проанализируйте протокол переключения. Shimano использует Hyperglide (HG) и Micro Spline (MS), SRAM – XD и XDR. Кассеты с разными протоколами не взаимозаменяемы. Например, кассета SRAM XD на 12 скоростей несовместима с переключателем Shimano HG, даже если количество звезд совпадает. Проверьте маркировку на кассете и переключателе.

Оцените длину цепи и ход переключателя. При установке нового переключателя может потребоваться удлинение или укорачивание цепи. Измерьте расстояние от оси каретки до оси задней втулки – оно должно соответствовать базе велосипеда (обычно 405–450 мм для хардтейлов, 430–470 мм для двухподвесов). Переключатель с коротким ходом не сможет обслуживать большую кассету, даже если емкость формально подходит.

Используйте калькуляторы совместимости от производителей. Shimano предлагает Shimano Tech Doc, SRAM – SRAM Service Center. Введите модель велосипеда или компонентов, и система выдаст список совместимых переключателей. Для нестандартных сборок проверьте тяговое отношение троса – оно должно совпадать у манетки и переключателя (например, 1:1 для SRAM, 2:1 для Shimano).

Частые ошибки в названиях и терминах среди велосипедистов

Другая путаница связана с кассетой и трещоткой. Кассета – это набор звёзд на заднем колесе современных велосипедов, который крепится на барабан втулки через шлицевое соединение. Трещотка – устаревший механизм, где звёзды объединены с храповым механизмом и накручиваются на резьбу втулки. Ошибка критична при покупке запчастей: кассета не подойдёт к трещотке и наоборот. В таблице ниже – ключевые отличия:

Неправильное использование термина «амортизатор» вместо «вилка» или «демпфер» также встречается часто. Амортизатор – это отдельный элемент задней подвески, а передняя вилка с пружиной или маслом называется «амортизационной вилкой». Если велосипед двухподвесный, задний амортизатор корректно именовать «демпфером» или «реар-шок» (от англ. *rear shock*). Ошибка в терминологии усложняет поиск запчастей и диагностику поломок.

Среди новичков популярна путаница между «ободом» и «покрышкой». Обод – это металлическое кольцо колеса, на которое надевается шина. Покрышка – резиновая часть с протектором. Неправильное название приводит к ошибкам при покупке: например, заказывая «новый обод», можно получить голый металлический диск без спиц и втулки. Для точности стоит использовать термины «шина» (или «покрышка») и «обод» по назначению.
