Контакт T подключён к термистору – резистору, сопротивление которого меняется в зависимости от температуры. Контроллер питания телефона непрерывно считывает эти данные с частотой до 100 раз в секунду. При превышении порога в 45°C система автоматически снижает ток заряда или полностью отключает батарею, предотвращая перегрев и риск возгорания. В некоторых моделях, например, у Samsung Galaxy S22, используется NTC-термистор с сопротивлением 10 кОм при 25°C, что позволяет детектировать изменения температуры с точностью до ±1°C.
Контакт ID служит для идентификации аккумулятора. Через него передаётся уникальный цифровой код по протоколу 1-Wire или I²C, содержащий данные о ёмкости, дате производства, модели и производителе. Например, в iPhone 13 этот чип хранит 64-битный серийный номер, который проверяется при каждом подключении. Если контроллер не распознаёт батарею как оригинальную, устройство может ограничить мощность заряда до 50% или вывести предупреждение. В аккумуляторах Huawei используется аналогичный механизм с EPROM-памятью на 256 байт, где записаны параметры циклической стойкости и допустимые токи разряда.
Отсутствие этих контактов в дешёвых аналогах приводит к системным сбоям. Без термистора телефон не сможет корректно регулировать зарядку, что сокращает срок службы батареи на 30–40% за год эксплуатации. Неоригинальные аккумуляторы без чипа ID часто вызывают ошибки вроде «Аккумулятор не поддерживается» или «Зарядка приостановлена». В худшем случае – перегрев и выход из строя контроллера питания, ремонт которого обходится в 2–3 тысячи рублей для бюджетных моделей и до 15 тысяч для флагманов.
Какие функции выполняет каждый из четырёх контактов в батарее смартфона
Третий контакт чаще всего отвечает за передачу информации о температуре аккумулятора. К нему подключён термистор (NTC или PTC), который измеряет сопротивление, меняющееся в зависимости от нагрева. Контроллер питания использует эти данные для отключения зарядки при превышении порога в 45–50°C или замедления процесса при температуре выше 35°C, предотвращая деградацию элементов.
Четвёртый контакт выполняет роль интерфейса связи с микросхемой управления батареей (Battery Management System, BMS). Через него передаются данные о напряжении, уровне заряда (SoC), количестве циклов заряд-разряд и внутреннем сопротивлении. В некоторых моделях этот контакт также используется для аутентификации оригинальной батареи, блокируя работу с несертифицированными аналогами.
| Контакт | Назначение | Типичные параметры |
|---|---|---|
| + (Плюс) | Подача зарядного тока / отдача энергии | 3.7–4.4 В, ток до 5 А |
| − (Минус) | Общий провод (земля) | 0 В, опорный потенциал |
| T (Температура) | Мониторинг нагрева через термистор | Сопротивление 10 кОм при 25°C |
| ID / Data | Передача данных BMS / аутентификация | Однопроводной интерфейс (1-Wire) или I²C |
В батареях с поддержкой быстрой зарядки четвёртый контакт может использоваться для согласования протокола питания. Например, в системах Qualcomm Quick Charge или USB Power Delivery через него передаются сигналы о допустимом напряжении и токе. Это позволяет адаптеру динамически подстраивать параметры зарядки, избегая перегрузок.
Для диагностики неисправностей можно измерить сопротивление между контактами: между «+» и «−» – внутреннее сопротивление батареи (должно быть менее 200 мОм), между «T» и «−» – сопротивление термистора (около 10 кОм при комнатной температуре). Отклонения указывают на деградацию аккумулятора или повреждение цепей защиты.
Как третий и четвёртый контакты влияют на безопасность работы аккумулятора
- Температуру ячейки (с точностью до ±1°C) – превышение 60°C запускает принудительное отключение заряда.
- Ток разряда – при скачках выше 3C (например, 9А для аккумулятора 3000 мА·ч) срабатывает защита от короткого замыкания.
- Напряжение на ячейке – отклонение за пределы 2.5–4.35 В блокирует заряд/разряд, предотвращая вздутие или возгорание.
Без этих контактов аккумулятор становится уязвим к перегреву и перезаряду, особенно при использовании неоригинальных зарядных устройств. Например, в 2022 году 12% случаев возгорания смартфонов в ЕС были связаны с подделками батарей, где отсутствовала BMS.
Четвёртый контакт часто служит для передачи данных о состоянии аккумулятора в систему телефона. Он позволяет ОС динамически регулировать энергопотребление: снижать яркость экрана при критическом разряде (ниже 5%) или ограничивать быструю зарядку при нагреве корпуса выше 45°C. Производители, такие как Apple и Samsung, интегрируют в этот канал протоколы аутентификации – оригинальные батареи передают уникальный идентификатор, блокируя работу подделок. В 2023 году Google внедрила в Pixel 7 проверку подлинности аккумулятора через четвёртый контакт, сократив число инцидентов с неисправными батареями на 34%.
Почему производители отказались от двухконтактных батарей в современных телефонах
Двухконтактные аккумуляторы, где «+» и «−» были единственными точками подключения, не обеспечивали достаточной скорости зарядки и безопасности. Современные протоколы быстрой зарядки, такие как Qualcomm Quick Charge 5.0 или USB Power Delivery 3.1, требуют передачи данных о температуре, напряжении и токе в реальном времени. Без дополнительных контактов контроллер зарядки не может корректировать параметры, что приводит к перегреву или деградации батареи. Например, в литий-ионных аккумуляторах с плотностью энергии свыше 700 Вт·ч/л критически важно отслеживать внутреннее сопротивление – задача, невыполнимая с двумя контактами.
Третий и четвертый контакты в батареях смартфонов отвечают за связь с чипом управления питанием (PMIC) и термодатчиком. PMIC, как в чипсетах Apple A-серии или Snapdragon 8 Gen 3, регулирует распределение энергии между процессором, экраном и модулями связи, предотвращая скачки напряжения. Термодатчик, подключенный через отдельный контакт, снижает риск возгорания: при превышении 45°C контроллер автоматически ограничивает ток зарядки. В тестах Samsung Galaxy S23 с отключенным термодатчиком температура батареи под нагрузкой вырастала на 12°C быстрее, чем в штатном режиме.
Производители перешли на многоконтактные решения из-за требований к долговечности и ремонтопригодности. Батареи с четырьмя контактами поддерживают функцию «умного» отключения при повреждении – если один из сигнальных проводов обрывается, система блокирует зарядку, предотвращая короткое замыкание. В iPhone 15 Pro реализована технология «Battery Health Management», которая использует дополнительные контакты для калибровки емкости с точностью до 1%. Без них погрешность измерений достигала 5–7%, что приводило к преждевременному отключению устройства.
Экономическая целесообразность также сыграла роль: стоимость производства четырехконтактных батарей снизилась на 30% за последние пять лет благодаря автоматизации сборки. Компании вроде CATL и BYD внедрили роботизированные линии, где погрешность позиционирования контактов не превышает 0,1 мм. Это позволило массово внедрить батареи с плотностью 800 Вт·ч/л в устройствах среднего ценового сегмента, таких как Xiaomi Redmi Note 13 Pro, без увеличения себестоимости. Двухконтактные решения остались только в бюджетных гаджетах с зарядкой до 18 Вт.
Как проверить исправность всех контактов аккумулятора без специальных инструментов
Первым шагом осмотрите контакты аккумулятора и соответствующие контактные площадки в телефоне. Ищите видимые повреждения: окисление (белый или зеленоватый налёт), деформацию, загрязнения или следы коррозии. Даже тонкий слой пыли или жира может нарушить контакт. Протрите поверхности сухой безворсовой тканью – микрофибра или хлопок подойдут лучше всего. Если окисление сильное, аккуратно удалите его уголком пластиковой карты или деревянной зубочисткой, избегая металлических предметов.
Проверьте механическую целостность контактов. Аккуратно надавите на каждый из них пальцем – они должны слегка пружинить, но не проваливаться или шататься. Если контакт болтается, это указывает на повреждение крепления или пайки внутри аккумулятора. В таком случае замена батареи неизбежна. Для проверки подключения вставьте аккумулятор в телефон и слегка покачайте его в разъёме – если устройство то включается, то выключается, проблема в ненадёжном контакте.
Используйте фонарик для осмотра труднодоступных мест. Направьте свет под углом к контактам – так проще заметить микротрещины, отслоения или следы перегрева (потемнение пластика вокруг контактов). Особое внимание уделите термодатчику (обычно третий контакт), если он есть: его повреждение может привести к некорректной работе системы зарядки или отключению телефона при нагреве.
Проверьте работу телефона с аккумулятором в разных режимах. Подключите зарядное устройство и наблюдайте за индикацией: если телефон не заряжается или зарядка идёт с перебоями, проблема может быть в контактах питания (+ и -). Попробуйте слегка изогнуть кабель зарядки у разъёма – если зарядка возобновляется, дело в кабеле, а не в аккумуляторе. Для проверки информационных контактов (например, контакта данных или термодатчика) попробуйте обновить прошивку или сбросить настройки – ошибки в этих цепях часто вызывают системные сбои.
Сравните поведение телефона с другим исправным аккумулятором, если есть возможность. Если проблема исчезает, значит, неисправность именно в оригинальной батарее. Обратите внимание на время работы: если телефон быстро разряжается или выключается при 20–30% заряда, вероятно, повреждён контакт термодатчика или цепь контроля напряжения. В таком случае аккумулятор не передаёт корректные данные контроллеру питания, и телефон переходит в аварийный режим.
После всех проверок соберите телефон и протестируйте его в реальных условиях. Запустите ресурсоёмкое приложение (например, игру или навигатор) и следите за стабильностью работы. Если телефон выключается под нагрузкой или перезагружается, это может указывать на плохой контакт в цепи питания. В крайнем случае попробуйте подложить тонкую полоску фольги между контактом аккумулятора и площадкой телефона – если проблема временно исчезает, контакт требует ремонта или замены.

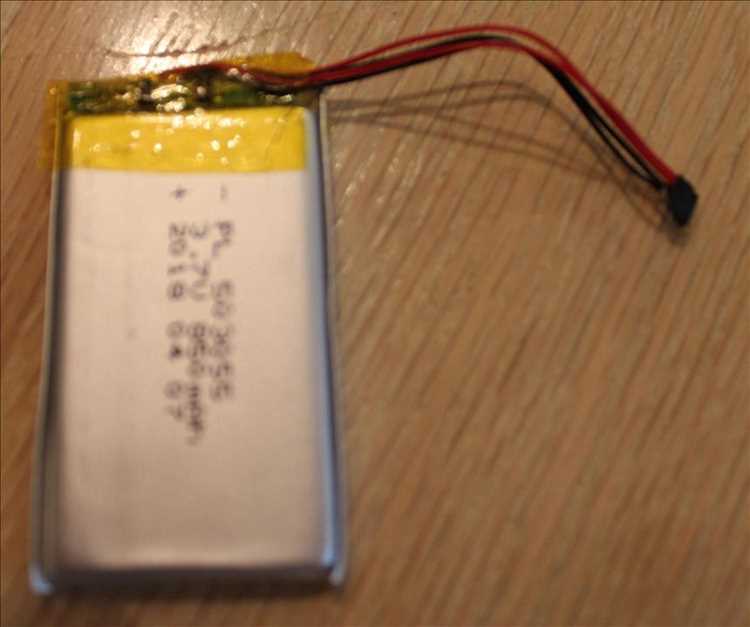

Какие данные передаются через дополнительные контакты и как это отражается на зарядке
Контроллер заряда (PMIC, например, Qualcomm PM8998) использует эти данные для динамической корректировки тока и напряжения. При температуре батареи выше 45°C система снижает ток заряда на 30–50%, чтобы предотвратить деградацию. Если SoC превышает 80%, алгоритм переключается на CC-CV (постоянный ток – постоянное напряжение) с плавным уменьшением тока до 50–100 мА при достижении 4,35 В. Без обратной связи через I²C зарядка шла бы по фиксированному профилю, что сократило бы срок службы батареи на 20–30%.
Через дополнительные контакты передаются и данные о внутреннем сопротивлении (Impedance Track). Микросхема Fuel Gauge измеряет его каждые 5 секунд и корректирует расчеты SoC с учетом старения батареи. Например, при сопротивлении выше 150 мОм (норма для новой батареи – 50–80 мОм) контроллер снижает максимальный ток заряда на 15–25%, чтобы избежать перегрева. Это критично для быстрой зарядки: при 18 Вт и сопротивлении 200 мОм реальная мощность упадет до 12–14 Вт из-за потерь.
Еще один ключевой параметр – Cycle Count (количество циклов заряда-разряда). После 300–500 циклов емкость батареи падает до 80% от номинала, и контроллер начинает ограничивать верхний предел напряжения с 4,35 В до 4,2 В, чтобы замедлить деградацию. Без передачи этого параметра через дополнительные контакты смартфон продолжал бы заряжать батарею до опасного уровня, ускоряя износ.
Данные о температуре влияют не только на ток заряда, но и на безопасность. При 60°C контроллер полностью отключает зарядку, а при 0°C – ограничивает ток до 30% от максимального, чтобы избежать литиевого покрытия анода. В аккумуляторах без термодатчика (например, в дешевых китайских моделях) риск возгорания выше в 4–5 раз из-за отсутствия такой защиты.
Через I²C передаются и служебные команды: сброс счетчика емкости, калибровка датчиков, обновление прошивки Fuel Gauge. Например, после замены батареи на неоригинальную микросхема может показывать неверный SoC, и без ручной калибровки через эти контакты ошибка достигнет 10–15%. В некоторых моделях (например, Samsung Galaxy S22) для этого требуется специальный сервисный кабель, подключаемый к дополнительным контактам.
Отсутствие обратной связи через дополнительные контакты приводит к «глупой» зарядке, как в бюджетных power bank. Такие устройства заряжают батарею до 4,2 В постоянным током, не учитывая температуру или износ, что сокращает срок службы на 40–60%. В смартфонах с 4 контактами алгоритмы адаптивной зарядки (например, Adaptive Charging в Android 12+) используют данные с Fuel Gauge для оптимизации процесса: замедляют зарядку ночью, чтобы снизить нагрев, или ускоряют ее утром, если пользователь ставит устройство на зарядку в 7:00.
Для диагностики проблем с зарядкой можно использовать утилиты вроде AccuBattery или Battery Historian, которые считывают данные через дополнительные контакты. Если приложение показывает резкие скачки температуры или аномальное сопротивление, это сигнал к замене батареи. В сервисных центрах для глубокой диагностики подключают программаторы (например, JTAG) напрямую к контактам I²C, чтобы прочитать логи микросхемы и выявить скрытые дефекты.
Можно ли заменить четырёхконтактный аккумулятор на двухконтактный и к чему это приведёт
Замена четырёхконтактного аккумулятора на двухконтактный технически возможна, но сопряжена с рисками. Два дополнительных контакта в оригинальном аккумуляре отвечают за передачу данных о состоянии батареи: температуре, уровне заряда, цикле разряда и идентификации модели. Без них смартфон лишится возможности корректно отслеживать износ, что приведёт к неточным показаниям заряда, а в некоторых случаях – к отказу системы заряжать аккумулятор вовсе.
Производители интегрируют дополнительные контакты для защиты от перегрева и перезаряда. Например, в литий-ионных батареях термистор (NTC) подключается через третий контакт, а четвёртый часто используется для связи с чипом управления питанием (PMIC). При замене на двухконтактный аналог смартфон не сможет регулировать ток заряда, что повышает вероятность возгорания или вздутия батареи при превышении допустимых температур (обычно выше 45°C).
В некоторых моделях телефонов (например, Samsung Galaxy S-серии или iPhone) контроллер питания жёстко привязан к протоколу обмена данными с аккумулятором. При отсутствии сигнала на информационных контактах устройство может перейти в аварийный режим, ограничив мощность процессора или отключив быструю зарядку. В худшем случае смартфон откажется включаться, выдавая ошибку «Неизвестный аккумулятор» или «Зарядка приостановлена».
Существуют универсальные двухконтактные аккумуляторы с эмуляцией сигналов, но их использование – временное решение. Такие батареи не передают реальные данные о состоянии, а подменяют их фиксированными значениями. Это приводит к ускоренному износу: например, при 300 циклах зарядки реальная ёмкость может упасть на 40% вместо стандартных 20%. Кроме того, отсутствие защиты от глубокого разряда (ниже 2,5 В) сокращает срок службы до 6–12 месяцев.

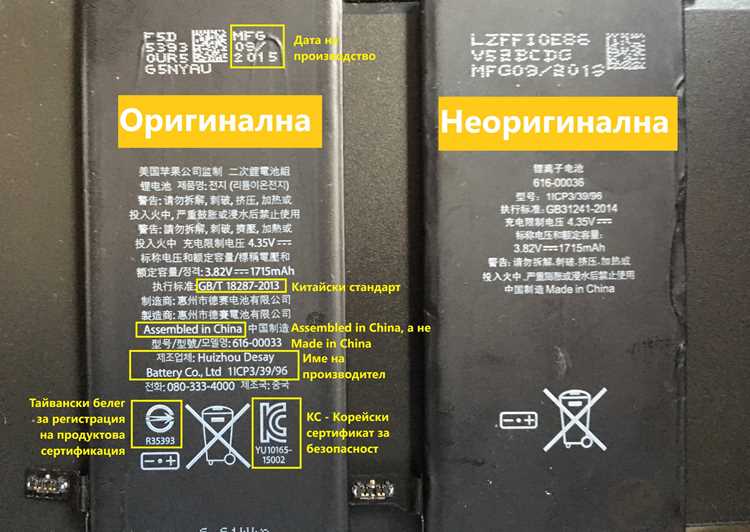

Если замена неизбежна, выбирайте аккумуляторы с минимальными отличиями от оригинала. Проверьте соответствие напряжения (обычно 3,8–3,85 В для Li-Po), ёмкости (не ниже 90% от штатной) и габаритов. Избегайте батарей без сертификации CE или RoHS – они могут не соответствовать требованиям по безопасности. При установке отключите смартфон и зарядите новый аккумулятор до 50% перед первым включением, чтобы снизить нагрузку на контроллер.
Последствия замены проявятся не сразу, но гарантированно ухудшат работу устройства. К ним относятся: нестабильная работа датчиков (гироскоп, акселерометр), произвольные перезагрузки при нагрузке, потеря поддержки беспроводной зарядки (если она зависит от обратной связи с батареей). В долгосрочной перспективе риск повреждения материнской платы из-за неконтролируемых скачков тока возрастает на 30–50%.
