Хруст в каретке велосипеда – признак износа или неправильной сборки узла, который передает усилие от педалей на шатуны. Чаще всего проблема возникает из-за недостаточной смазки, попадания грязи или деформации подшипников. В 70% случаев хруст появляется после 3–5 тысяч километров пробега, если не проводилось регулярное обслуживание. Особенно уязвимы каретки с открытыми подшипниками (например, Shimano Hollowtech II), где отсутствие герметизации ускоряет износ.
Второй распространенной причиной является перетяжка или ослабление крепежа. Момент затяжки чашек каретки должен составлять 35–50 Н·м для алюминиевых рам и 50–70 Н·м для стальных. Превышение этих значений приводит к деформации подшипников, а недостаточная затяжка – к люфту и биению. Проверка проводится динамометрическим ключом, а не «на глаз».
Трещины в корпусе каретки или шатунах – менее очевидная, но критическая причина. Они возникают из-за ударов, перегрузок или заводского брака. Визуальный осмотр выявляет микротрещины, которые со временем приводят к разрушению узла. В таких случаях требуется замена деталей, так как ремонт неэффективен.
Для устранения хруста сначала определите его источник. Проверьте люфт шатунов, покрутив их без нагрузки: если слышен скрежет или ощущается сопротивление – подшипники изношены. Снимите каретку, очистите от старой смазки и грязи, затем нанесите новую (например, Shimano Premium Grease или Finish Line Teflon). При сборке соблюдайте последовательность: сначала затяните правую чашку, затем левую, контролируя момент затяжки.
Если после обслуживания хруст сохраняется, замените подшипники или весь узел. Для кареток с насыпными подшипниками (например, старые модели Shimano UN55) используйте шарики диаметром 6 мм (20 штук на сторону). При установке новых подшипников убедитесь, что они соответствуют классу точности ABEC-5 или выше.
Какие признаки указывают на неисправность каретки велосипеда
Первый и самый очевидный признак – посторонние звуки при вращении педалей. Хруст, скрип или металлический скрежет, возникающий синхронно с нажатием на педали, указывает на износ подшипников или недостаток смазки. Особое внимание стоит обратить на звук при нагрузке: если он усиливается при подъеме в гору или резком старте, проблема, скорее всего, в каретке.
Люфт в системе – второй ключевой симптом. Чтобы его выявить, зафиксируйте раму и попробуйте покачать шатуны в стороны (перпендикулярно оси вращения). Если ощущается свободный ход или слышны щелчки, подшипники изношены или ослаблены крепления. В таблице ниже приведены допустимые значения люфта для разных типов кареток:
| Тип каретки | Допустимый люфт (мм) | Критический люфт (мм) |
|---|---|---|
| Картриджная (квадрат, Octalink) | 0–0.2 | 0.5 и более |
| Внешние подшипники (Hollowtech II) | 0–0.1 | 0.3 и более |
| Пресс-фит (PF30, BB30) | 0–0.15 | 0.4 и более |
Тугое или неравномерное вращение педалей – третий сигнал. Если при прокручивании шатунов вручную (без нагрузки) чувствуется заедание или сопротивление в определенных точках, это говорит о деформации оси, загрязнении подшипников или перекосе каретки. Проверьте также, не задевают ли шатуны раму или защитные кожухи при вращении.
Визуальные дефекты часто остаются незамеченными. Осмотрите область каретки на предмет трещин в корпусе, следов коррозии на оси или шатунах, а также вытекшей смазки. Ржавчина на подшипниках или шариках – прямой признак необходимости замены. У картриджных кареток обратите внимание на целостность пыльников: их повреждение приводит к попаданию грязи и быстрому износу.
Изменение положения шатунов относительно рамы – косвенный, но важный признак. Если один из шатунов сместился ближе к раме или, наоборот, отдалился, это указывает на износ посадочных мест или деформацию оси. Измерьте расстояние от шатуна до рамы с обеих сторон: разница более 2 мм требует вмешательства. Для кареток с внешними подшипниками проверьте затяжку чашек ключом с динамометром (момент затяжки обычно указан в спецификации производителя).
Повышенный износ цепи и звезд трансмиссии может быть следствием неисправной каретки. Если цепь проскакивает под нагрузкой или быстро растягивается, а зубья передних звезд стачиваются неравномерно, проверьте соосность шатунов. Для этого используйте штангенциркуль: измерьте расстояние от центра каретки до каждого шатуна – отклонение более 0.5 мм приводит к перекосу и ускоренному износу трансмиссии.
Как проверить состояние подшипников каретки без разборки
Поднимите заднее колесо велосипеда, зафиксируйте раму и вращайте шатуны рукой. Прислушайтесь к звукам: равномерный легкий шелест – норма, скрежет, хруст или металлический скрип указывают на износ подшипников или недостаток смазки. Проверьте люфт, покачивая шатуны перпендикулярно оси каретки – зазор более 0,5 мм свидетельствует о критическом износе. Обратите внимание на плавность вращения: заедания или рывки при прокрутке говорят о деформации шариков или дорожек качения.
Используйте фонарик и зеркало для визуального осмотра чашек каретки через зазор между рамой и шатуном. Ржавчина, металлическая стружка или потемнение смазки на видимых частях подшипников – признаки необходимости обслуживания. Если на оси каретки обнаружены следы коррозии или абразивного износа, замените узел целиком: частичный ремонт в таких случаях неэффективен.
Пошаговая инструкция по снятию каретки для диагностики
Подготовьте инструменты: съемник каретки (под тип вашей системы – Shimano, SRAM, Octalink или квадрат), ключ для съемника (обычно 16–24 мм), шестигранники (5–8 мм), динамометрический ключ, смазку для резьбы, ветошь и емкость для мелких деталей. Проверьте совместимость съемника с кареткой – неподходящий инструмент сорвет шлицы.
Переверните велосипед или закрепите в стойке. Снимите шатуны: открутите болты крепления шестигранником (чаще 8 мм), затем выпрессуйте шатуны съемником. Если шатун не поддается, нанесите проникающую смазку на шлицы и подождите 10–15 минут. Избегайте ударов молотком – это деформирует посадочное место.
Осмотрите каретку: определите тип (картриджная или разборная) и направление резьбы. У большинства моделей левая чашка имеет обратную резьбу (откручивается по часовой стрелке), правая – стандартную. Нанесите метки маркером на раму и чашки, чтобы не перепутать при сборке.

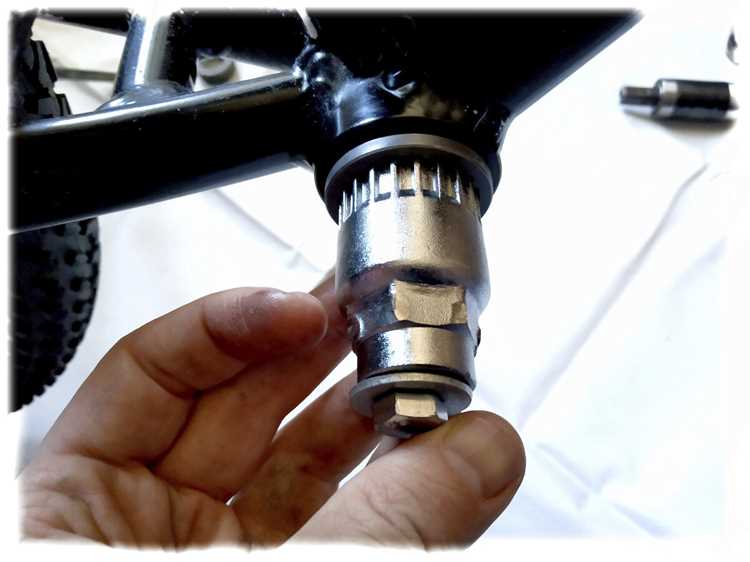

Вставьте съемник в шлицы каретки до упора. Если инструмент не фиксируется, проверьте наличие грязи в посадочном месте – очистите его щеткой и ветошью. Закрепите съемник ключом и начните откручивать чашку против часовой стрелки для правой стороны (по часовой – для левой). При сопротивлении используйте рычаг (трубу длиной 30–50 см), но контролируйте усилие, чтобы не сорвать резьбу.
Извлеките каретку из рамы. У картриджных моделей корпус вынимается целиком, у разборных – сначала снимается ось, затем подшипники. Осмотрите подшипники на наличие сколов, выработки или коррозии. Проверьте состояние чашек: трещины, задиры или деформация резьбы свидетельствуют о необходимости замены.
Очистите посадочное место в раме от старой смазки и грязи. Используйте обезжириватель и безворсовую салфетку. Нанесите тонкий слой свежей смазки на резьбу чашек – это предотвратит прикипание и облегчит последующий демонтаж. Для алюминиевых рам применяйте смазку с медным наполнителем, для стальных – литиевую.
Перед сборкой проверьте ось каретки на биение: зажмите один конец в тисках, вращайте другой и измерьте отклонение индикатором. Допустимое значение – не более 0,1 мм. Если биение превышает норму, замените ось или весь узел. При установке новой каретки соблюдайте момент затяжки: 35–50 Н·м для чашек, 12–14 Н·м для шатунов.
Основные причины износа и повреждений каретки велосипеда
Каретка – один из самых нагруженных узлов велосипеда, подверженный постоянному трению и механическим воздействиям. Её ресурс зависит от условий эксплуатации, качества сборки и своевременного обслуживания. Средний срок службы каретки на бюджетных моделях составляет 5–10 тыс. км, на профессиональных – до 20 тыс. км при правильном уходе.
Основные факторы, ускоряющие износ:
- Попадание грязи и влаги. Абразивные частицы (песок, пыль) проникают через уплотнения, разрушая подшипники и вал. Влага вызывает коррозию металлических элементов, особенно в негерметичных каретках открытого типа.
- Недостаточная смазка. Сухое трение приводит к перегреву и задирам на поверхностях подшипников. Использование некачественных смазок (например, литола вместо специализированных велосипедных) ускоряет износ в 2–3 раза.
- Перетяжка или ослабление крепления. Чрезмерный момент затяжки чашек (более 50 Н·м) деформирует корпус, а слабое крепление вызывает люфт и биение вала.
Механические повреждения возникают из-за ударных нагрузок или неправильной установки. Например, падение велосипеда на педаль может погнуть вал каретки, что приведёт к неравномерному износу подшипников. Также распространена проблема «перекоса» каретки при несоосной установке шатунов – разница в 0,5 мм уже вызывает повышенное трение.
Материал корпуса и подшипников напрямую влияет на долговечность. Каретки с пластиковыми чашками (часто встречаются на велосипедах до 30 тыс. руб.) деформируются под нагрузкой, а стальные подшипники без защитных уплотнений (типа «sealed») служат в 1,5–2 раза меньше, чем промышленные закрытые.
Экстремальные условия эксплуатации сокращают ресурс в разы. Езда по песку, снегу или грязи без промывки узла после поездки приводит к абразивному износу за 1–2 сезона. Температурные перепады (например, зимняя езда при -20°C) вызывают конденсацию влаги внутри каретки, ускоряя коррозию.
Неправильный подбор каретки под раму – частая ошибка при замене. Использование модели с несоответствующей шириной корпуса (например, 68 мм вместо 73 мм) приводит к смещению цепи и неравномерной нагрузке на подшипники. Также критично соблюдать тип крепления: резьбовые каретки (BSA, ITA) не взаимозаменяемы с прессовыми (BB30, PF30).
Диагностировать износ можно по косвенным признакам: хруст при вращении педалей, люфт вала, затруднённое прокручивание или металлический скрежет. При появлении этих симптомов рекомендуется разобрать каретку, промыть подшипники в керосине и заменить смазку. Если на шариках или дорожках видны следы выработки (раковины, царапины), требуется замена подшипников или всей каретки.
Как правильно очистить и смазать каретку после разборки
Перед смазкой проверьте состояние подшипников и чашек:
- Замените шарики, если на них есть сколы или коррозия (стандартный размер – 4–5 мм для большинства кареток).
- Оцените износ чашек: при люфте более 0,1 мм или видимых задирах замените их.
- Нанесите смазку тонким слоем на дорожки качения и шарики. Для кареток с открытыми подшипниками используйте консистентную смазку с классом NLGI 2 (например, Shimano Premium Grease или Finish Line Ceramic), для закрытых – низкотемпературную на литиевой основе (Park Tool Polylube 1000). Избегайте универсальных смазок типа «Литол-24» – они не выдерживают высоких нагрузок и вымываются водой. Соберите каретку, затянув чашки с моментом 35–50 Н·м (для алюминиевых рам) или 50–70 Н·м (для стальных).
Инструменты, необходимые для ремонта или замены каретки
Для работы с кареткой потребуется специфический набор инструментов, адаптированный под тип системы: квадрат, Octalink, Hollowtech II или Press Fit. Базовый комплект включает съемник каретки, соответствующий стандарту вашего велосипеда. Например, для кареток Shimano Hollowtech II нужен ключ TL-FC32 или TL-FC16, а для систем с квадратным шпинделем – съемник типа Park Tool BBT-9 или аналог. Без правильного съемника попытки демонтажа приведут к повреждению резьбы или корпуса.
Второй обязательный инструмент – шлицевой или шестигранный ключ для фиксации съемника. Для большинства кареток подходит ключ на 24 мм (например, Park Tool HCW-18), но у некоторых моделей (особенно бюджетных) может требоваться 32 мм. При работе с прессовыми каретками (Press Fit) дополнительно понадобится оправка для выпрессовки и установки подшипников, например, Park Tool BBP-1 или аналог с диаметром 41–46 мм. Игнорирование этого требования чревато перекосом подшипников и ускоренным износом.
Для очистки и смазки резьбы или посадочных мест используйте щетку с жесткой щетиной (например, Park Tool GSC-1) и обезжириватель на основе цитруса или изопропилового спирта. Смазка должна быть специализированной – консистентная для резьбы (Finish Line Premium) или водостойкая для подшипников (Phil Wood Tenacious). Универсальные смазки типа литола не подходят: они не выдерживают высоких нагрузок и вымываются водой.
При замене каретки на новую проверьте совместимость с рамой и шатунами. Для точной центровки шатунов на системах Hollowtech II используйте динамометрический ключ с моментом затяжки 35–50 Н·м (например, Park Tool TW-5.2). Превышение усилия приведет к деформации чашек, недостаточное – к люфту и хрусту. Для прессовых кареток дополнительно потребуется молоток с резиновой или нейлоновой головкой для равномерного запрессовывания подшипников.
