Цвет детали в SolidWorks влияет не только на визуальное восприятие модели, но и на её функциональность в сборке. Например, при работе с крупными проектами цветовая маркировка помогает быстро идентифицировать компоненты: красный для крепежа, синий для подвижных элементов, зелёный для фиксированных. По умолчанию SolidWorks применяет серый оттенок (#A0A0A0), но его можно заменить на любой из 16,7 млн цветов RGB-палитры или использовать предустановленные материалы с текстурой.
Изменение цвета выполняется через панель Внешний вид (Appearance), доступную в дереве конструирования (FeatureManager) или через контекстное меню. Важно учитывать уровень применения: цвет можно назначить всей детали, отдельной грани или телу. Для сложных моделей с несколькими телами рекомендуется использовать наборы внешнего вида (Appearance Sets), чтобы избежать конфликтов при редактировании.
Если требуется сохранить цветовые настройки для повторного использования, создайте пользовательский материал в библиотеке Материалы (Materials). Это особенно актуально для корпоративных стандартов, где цвет детали должен соответствовать брендбуку или производственным требованиям. Например, для деталей из алюминия часто применяют металлизированные оттенки с параметрами отражения света: Ambient – 0.2, Diffuse – 0.8, Specular – 0.5.
Выбор нужной детали или грани для изменения цвета
В SolidWorks изменение цвета начинается с точного выбора объекта. Если требуется перекрасить всю деталь, выделите её в Дереве конструирования (FeatureManager) или щёлкните по любой её поверхности в графической области. Для выбора нескольких деталей удерживайте клавишу Ctrl и последовательно кликайте по нужным элементам. При работе с сборками используйте фильтр выбора: нажмите F6 для переключения в режим «Выбор компонентов», чтобы избежать случайного захвата граней или эскизов.
Для изменения цвета отдельной грани активируйте инструмент «Выбрать другие» (Shift + правая кнопка мыши) при наведении на поверхность. Этот метод полезен, когда грань частично перекрыта другими элементами. В сложных моделях с большим количеством сопряжённых граней используйте окно «Выбор граней» (Ctrl + Shift + левая кнопка мыши), чтобы отобразить список всех доступных поверхностей текущей детали и выбрать нужную из списка.
При работе с листовыми металлами или тонкостенными деталями учитывайте, что SolidWorks различает внутренние и внешние грани. Чтобы изменить цвет только внешней поверхности, выделите её в режиме «Выбор граней» или используйте команду «Выбрать петлю» (Alt + левая кнопка мыши) для захвата всех граней, образующих замкнутый контур. Для внутренних граней применяйте тот же подход, но предварительно разверните деталь или используйте вид «Разрез».
В сборках с большим количеством одинаковых компонентов (например, крепёж) используйте команду «Выбрать все экземпляры» (Ctrl + Shift + левая кнопка мыши на компоненте). Это позволит изменить цвет всех болтов или гаек одновременно без необходимости выделять каждый вручную. Для фильтрации по типу компонента (например, только стандартные детали) применяйте панель «Поиск» в Дереве конструирования с параметром «Тип компонента».
Если деталь содержит несколько тел, выделите нужное тело через Дерево конструирования в разделе «Твёрдые тела» или используйте команду «Выбрать тело» (Tab при наведении на грань). Для изменения цвета только одного тела в многотельной детали щёлкните по нему правой кнопкой мыши и выберите «Изолировать», чтобы временно скрыть остальные тела и упростить выбор. После применения цвета верните видимость через команду «Показать все тела».
В режиме редактирования детали (двойной щелчок по компоненту в сборке) выбор граней работает так же, как в отдельном файле. Однако при возврате в контекст сборки цветовые настройки сохраняются только для выбранных граней или тел. Для быстрого сброса выделения используйте клавишу Esc или команду «Очистить выбор» в контекстном меню, чтобы избежать случайного изменения цвета неверных элементов.
Открытие панели «Внешний вид» в интерфейсе SolidWorks
Панель «Внешний вид» в SolidWorks – ключевой инструмент для настройки визуальных свойств деталей, сборок и поверхностей. Она расположена в правой части рабочей области по умолчанию, но может быть скрыта или перемещена. Чтобы быстро найти её, используйте комбинацию клавиш Ctrl + Пробел и введите «Внешний вид» в строке поиска команд. Альтернативный способ – через главное меню: Вид → Панели инструментов → Внешний вид.
Если панель отсутствует в интерфейсе, проверьте её отображение через настройки. Перейдите в Инструменты → Настройка → Панели инструментов и установите флажок напротив «Внешний вид». Для пользователей, работающих с несколькими мониторами, панель можно закрепить на любом экране, перетащив её за заголовок. Это удобно при одновременной работе с большими сборками и необходимостью быстрого доступа к настройкам цвета.
В зависимости от версии SolidWorks (2020 и новее) панель может иметь два режима отображения: компактный и расширенный. Компактный вариант занимает меньше места и показывает только базовые параметры, такие как цвет и материал. Расширенный режим открывается при нажатии на стрелку в правом верхнем углу панели и предоставляет доступ к дополнительным настройкам: текстурам, отражениям, прозрачности и освещению.
- Для быстрого вызова панели через горячие клавиши назначьте собственную комбинацию. Перейдите в Инструменты → Настройка → Клавиатура, найдите команду «Внешний вид» и задайте удобное сочетание (например, Alt + V).
- В сборках панель позволяет применять изменения ко всей детали или только к выбранным граням. Для этого используйте выпадающий список в верхней части панели, где доступны варианты: «Деталь», «Тело», «Грань» или «Элемент».
- Если панель не реагирует на выбор объектов, убедитесь, что активен режим редактирования детали или сборки. В режиме просмотра панель может быть заблокирована.
В SolidWorks 2023 и выше панель «Внешний вид» интегрирована с новым интерфейсом «Управление внешним видом», который открывается через Вид → Управление внешним видом. Здесь можно сохранять и загружать предустановленные стили, а также синхронизировать настройки между деталями в сборке. Для этого выделите нужные компоненты и примените изменения через контекстное меню правой кнопкой мыши.
При работе с крупными проектами оптимизируйте производительность, отключая отображение внешнего вида в режиме реального времени. Перейдите в Инструменты → Параметры → Настройки системы → Производительность и снимите флажок «Обновлять внешний вид при изменении». Это снизит нагрузку на видеокарту и ускорит работу с большими сборками.

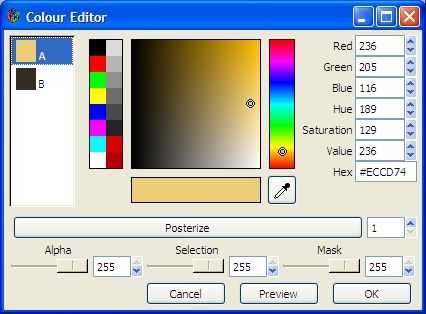

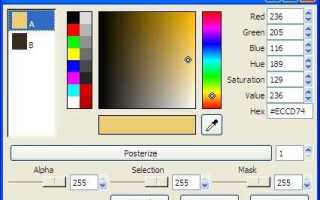

Настройка параметров цвета и материала в палитре
Палитра цветов в SolidWorks открывается через FeatureManager или панель DisplayManager. Выделите деталь, щелкните правой кнопкой мыши и выберите Внешний вид → Цвет. В открывшемся окне доступны предустановленные палитры: Основные, Металлы, Пластики и Пользовательские. Для точной настройки используйте вкладку Дополнительно, где регулируются параметры RGB, HSL или шестнадцатеричный код.
Материал детали влияет на визуализацию и физические свойства. В той же палитре перейдите на вкладку Материал и выберите из библиотеки, например, Сталь AISI 304 или АБС-пластик. Если нужного материала нет, создайте собственный: задайте плотность, модуль упругости и коэффициент Пуассона. Для реалистичного отображения включите Отражение и Преломление в настройках материала.
Для быстрого применения цвета ко всем граням детали используйте кнопку Применить ко всей детали. Если требуется изменить цвет отдельных граней, выделите их в графической области, затем выберите цвет из палитры. SolidWorks поддерживает прозрачность: регулируйте ползунок Прозрачность от 0% (непрозрачный) до 100% (полностью прозрачный). Это полезно для визуализации внутренних элементов сборки.
Таблица ниже содержит ключевые параметры настройки цвета и их влияние на отображение:
| Параметр | Диапазон значений | Эффект |
|---|---|---|
| Яркость (HSL) | 0–100% | От темного к светлому оттенку |
| Насыщенность (HSL) | 0–100% | От серого к чистому цвету |
| Отражение | 0–100% | Имитация блеска металла или глянца |
| Шероховатость | 0–1 | Матовость поверхности (0 – гладкая) |
Для сохранения пользовательских настроек цвета и материала используйте кнопку Сохранить как в палитре. Файлы сохраняются в формате .p2m (цвет) и .sldmat (материал). Чтобы применить сохраненные настройки к другой детали, выберите Загрузить и укажите путь к файлу. Это ускоряет работу с типовыми проектами.
При работе со сборками учитывайте иерархию применения цвета: настройки детали переопределяют настройки сборки. Если цвет детали не отображается, проверьте параметр Использовать цвет сборки в свойствах детали – он должен быть отключен. Для массового изменения цвета выделите несколько деталей в FeatureManager и примените настройки одновременно.
В режиме PhotoView 360 настройки цвета и материала влияют на финальную визуализацию. Для реалистичного освещения используйте HDRI-карты и настройте Окружающую среду в параметрах сцены. Экспериментируйте с комбинациями параметров: например, высокая шероховатость (0.8) и низкое отражение (10%) подойдут для резины, а низкая шероховатость (0.1) и высокое отражение (90%) – для хрома.
Применение выбранного цвета к детали или её части
В SolidWorks цвет детали или её отдельного элемента задаётся через PropertyManager или контекстное меню. Выделите компонент в дереве FeatureManager или непосредственно в графической области – правый клик откроет панель с опцией «Внешний вид». Для точечного изменения выберите грань, кромку или тело, удерживая Ctrl при клике. Система автоматически переключится в режим редактирования выбранного объекта, игнорируя остальные элементы сборки.
В окне «Внешний вид» доступны предустановленные палитры или пользовательские цвета в формате RGB/HSV. Для точной настройки используйте ползунки или введите числовые значения: например, R:255 G:100 B:0 даст насыщенный оранжевый. Примените цвет к «Телу», «Грани» или «Компоненту» – разница критична в сборках, где одно тело может состоять из нескольких граней. Ошибка в выборе уровня приведёт к некорректному отображению в чертежах или рендерах.
Для массового изменения цвета нескольких деталей используйте «Выбрать по цвету» (Ctrl+Shift+клик по цветному образцу в дереве). Это ускоряет работу с большими сборками, где ручной подбор неэффективен. Альтернатива – «Копировать внешний вид» (контекстное меню) и «Вставить внешний вид» на целевые элементы. Метод сохраняет не только цвет, но и параметры отражения, прозрачности и текстуры, если они были заданы.
При работе с многотельной деталью цвет можно назначить через «Управление телом» (Вставка → Элементы → Управление телом). Выделите нужное тело в списке и примените цвет через PropertyManager. Важно: изменения в многотельной детали не затрагивают сборку, если тела не были предварительно разделены на отдельные компоненты. Для проверки результата используйте «Отображение с затенением» (F6) – в режиме каркаса цвета не видны.
Сохраните настройки цвета как «Избранный внешний вид» для повторного использования. Файл с расширением .p2m хранит все параметры (цвет, отражение, текстуру) и загружается через «Библиотека внешнего вида». Это особенно полезно для корпоративных стандартов, где требуется единообразие оформления. При экспорте в STEP или IGES цвет передаётся только при включённой опции «Сохранить внешний вид» в настройках экспорта.
Сохранение изменений и проверка результата в сборке
Для проверки визуального соответствия переключитесь в режим Затенённый с кромками (F7) или Реалистичный (F8). Сравните цвет с эталоном, используя инструмент Пипетка в панели Внешний вид: выберите деталь, затем щёлкните по образцу цвета в палитре. Если оттенок не совпадает, скорректируйте параметры RGB или HSL вручную.
В сборках с большим количеством компонентов используйте фильтр По внешнему виду в дереве конструирования FeatureManager. Это позволит быстро найти все детали с изменённым цветом и убедиться в их единообразии. При обнаружении расхождений выделите группу деталей (Ctrl+ЛКМ) и примените цвет повторно через контекстное меню Внешний вид → Применить к выбранным.
Экспортируйте сборку в формат STEP или Parasolid (Файл → Сохранить как) для проверки совместимости с другими CAD-системами. Откройте файл в стороннем ПО (например, Fusion 360 или NX) и убедитесь, что цвет деталей сохранился. Если оттенок искажается, замените материал на стандартный (например, Алюминий анодированный) перед экспортом.
Для документирования изменений создайте конфигурацию сборки с новым цветом: перейдите на вкладку Конфигурации, добавьте новую (ПКМ → Добавить конфигурацию) и назовите её, например, Версия_Цвет_Красный. Это позволит быстро переключаться между вариантами без повторного редактирования. Сохраните файл с уникальным именем, чтобы избежать конфликтов версий.
Исправление ошибок при некорректном отображении цвета
Если после изменения цвета деталь в SolidWorks отображается с артефактами, искажениями или не обновляется вовсе, проверьте следующие параметры:
- Настройки видеодрайвера: Обновите драйвер графической карты до последней версии. Для NVIDIA используйте панель управления, чтобы отключить параметры "Threaded Optimization" и "Vertical Sync" в настройках 3D-приложений. В AMD Radeon Software выберите профиль "SolidWorks" или вручную установите режим "Performance".
- Режим отображения: Переключитесь между режимами Затененный, Затененный с кромками и Каркас (горячая клавиша F7). Если проблема исчезает в одном из режимов, сбросьте настройки отображения через Инструменты → Параметры → Настройки отображения → Сбросить все.
- Кэш графики: Очистите временные файлы SolidWorks: удалите папку
C:\Users\[Имя_пользователя]\AppData\Local\SolidWorks\SolidWorks [Версия]\graphics. Перезапустите программу. - Конфликт материалов: Убедитесь, что к детали не применен материал с наложенной текстурой или прозрачностью. Откройте Редактор материалов (Правый клик на детали → Материал → Редактировать материал) и удалите все пользовательские текстуры.
В редких случаях проблема связана с поврежденным файлом детали или сборки. Выполните экспорт в нейтральный формат (.STEP или .IGES) и импортируйте обратно. Если артефакты сохраняются, создайте новую деталь и перенесите эскизы и операции через Файл → Сохранить как → Копировать дерево конструирования. Для сборок проверьте параметр Инструменты → Параметры → Настройки сборки → Отображение/Выбор → Использовать цвет компонента в сборке – он должен быть включен.
