Как открыть кран печки ваз 2114

Кран печки на ВАЗ 2114 – слабое место системы отопления. Он часто закисает из-за редкого использования, особенно в летний период, или выходит из строя из-за коррозии. Если зимой при включении отопителя из воздуховодов дует холодный воздух, а температура двигателя в норме, проблема, скорее всего, в кране. Его заклинило в закрытом положении, и антифриз не поступает в радиатор печки.

Перед началом работ подготовьте инструменты: ключ на 10, отвёртку с плоским жалом, ёмкость для слива антифриза (не менее 2 литров), новый кран печки (артикул 2108-8101150-10 для оригинальной детали) и герметик для уплотнения соединений. Работайте на холодном двигателе – горячий антифриз может вызвать ожоги.

Слив охлаждающей жидкости – обязательный этап. На ВАЗ 2114 кран расположен под торпедой со стороны пассажира, и добраться до него без слива антифриза не получится. Открутите пробку на блоке цилиндров (ключ на 13) и слейте жидкость в подготовленную ёмкость. Если антифриз чистый и недавно менялся, его можно использовать повторно, но лучше заменить на новый, чтобы избежать засорения системы.

После слива демонтируйте боковую накладку торпеды и бардачок – это откроет доступ к крану. Отсоедините тягу привода (она крепится на пластиковом зажиме) и два патрубка, подходящих к крану. Будьте готовы к тому, что из них выльется остаток антифриза. Если патрубки прикипели, не пытайтесь сорвать их силой – используйте WD-40 или аналогичное средство для размягчения соединений.

Установка нового крана требует внимания к мелочам. Перед монтажом смажьте резиновые уплотнители герметиком, чтобы исключить протечки. Затягивайте хомуты на патрубках равномерно, без перекосов. После сборки залейте антифриз, прогрейте двигатель до рабочей температуры и проверьте герметичность соединений. Если из-под крана или патрубков сочится жидкость, подтяните хомуты или замените уплотнители.

Открываем кран печки на ВАЗ 2114: пошаговая инструкция

Кран печки на ВАЗ 2114 расположен под центральной консолью со стороны пассажира. Для доступа к нему потребуется снять боковую пластиковую накладку, закреплённую двумя саморезами. Открутите их крестовой отвёрткой, затем аккуратно отсоедините накладку, потянув её на себя – фиксаторы пластиковые и легко ломаются.

После демонтажа накладки кран будет виден в нижней части отопителя. Он соединён с двумя резиновыми шлангами: подводящим (от двигателя) и отводящим (к радиатору печки). Перед началом работ слейте охлаждающую жидкость из системы – достаточно опустить шланг с патрубка крана в ёмкость и ослабить хомут. Объём сливаемой ОЖ – около 1–1,5 литра.

Кран управляется тросовым приводом, который крепится к рычагу на его корпусе. Чтобы открыть кран, переведите регулятор температуры на панели управления в крайнее правое положение (максимальный нагрев). Если трос не перемещает рычаг, проверьте его целостность и отсутствие заклинивания – часто причиной становится обрыв или растяжение троса.

Для принудительного открытия крана вручную снимите трос с рычага, поддев его отвёрткой. Рычаг крана имеет два положения: «закрыто» (перпендикулярно шлангам) и «открыто» (параллельно). Поверните его до упора по часовой стрелке – это откроет проход антифриза. Убедитесь, что резиновые уплотнители на шлангах не повреждены, иначе возможна утечка ОЖ.

После открытия крана залейте охлаждающую жидкость обратно в систему через расширительный бачок. Запустите двигатель, прогрейте до рабочей температуры и проверьте герметичность соединений. Если печка начала дуть горячим воздухом, а из дефлекторов идёт равномерный поток, кран работает корректно. В противном случае осмотрите радиатор печки на предмет засоров или воздушных пробок.

При сборке установите накладку на место, закрепив её саморезами. Убедитесь, что трос привода не пережат и свободно перемещается при вращении регулятора температуры. Если кран открывается с трудом, смажьте его механизм силиконовой смазкой – это продлит срок службы и предотвратит заклинивание.

Какие инструменты понадобятся для работы с краном печки

Для замены или ремонта крана печки на ВАЗ 2114 потребуется минимальный набор инструментов, но каждый из них должен быть подходящего размера и качества. Основной перечень включает:

• Набор торцевых головок (8, 10, 13 мм) – для откручивания гаек крепления крана и патрубков.
• Рожковые или накидные ключи тех же размеров – дублируют головки при работе в труднодоступных местах.
• Отвёртка с плоским и крестовым шлицем (PH2) – для снятия хомутов и облицовочных панелей.
• Пассатижи – пригодятся для демонтажа пружинных хомутов или извлечения шплинтов.

Работа с краном печки часто осложняется коррозией и закисанием резьбовых соединений. Чтобы избежать срыва граней или поломки болтов, используйте проникающую смазку (например, WD-40 или жидкий ключ). Наносите её за 10–15 минут до начала работ, особенно на гайки крепления крана к моторному щиту и патрубки системы охлаждения. Для очистки резьбы от ржавчины пригодится металлическая щётка или наждачная бумага с зернистостью P120.

Необходимы также расходные материалы и вспомогательные приспособления:

1. Новый кран печки – оригинальный (2108-8101150) или аналог от Luzar, Pekar. Проверяйте наличие резиновых уплотнителей.
2. Хомуты для патрубков – лучше использовать червячные (диаметр 16–20 мм) вместо штатных пружинных.
3. Антифриз – около 1 литра для доливки после замены (марка должна соответствовать залитому в системе).
4. Ёмкость для слива охлаждающей жидкости – объёмом не менее 5 литров, с широким горлом.
5. Ветошь или бумажные полотенца – для удаления подтёков антифриза и грязи.

Если кран печки меняется впервые, рекомендуется дополнительно подготовить:

• Домкрат и подставки – для доступа к нижним патрубкам (при необходимости подъёма автомобиля).
• Фонарик с магнитным креплением – освещение зоны под торпедо критически важно.
• Удлинитель для торцевых головок (10–15 см) – без него не добраться до гаек на моторном щите.
• Съёмник хомутов – облегчит демонтаж закисших пружинных зажимов.

Инструменты должны быть исправны: проверьте грани головок и ключей на отсутствие сколов, а отвёртки – на износ жала. Работайте в перчатках – антифриз токсичен, а острые кромки металлических деталей могут травмировать руки. При отсутствии опыта используйте динамометрический ключ для затяжки гаек с усилием 15–20 Н·м, чтобы избежать деформации корпуса крана или срыва резьбы.

Как правильно подготовить автомобиль перед заменой крана

Перед началом работ слейте охлаждающую жидкость из системы, чтобы избежать её потерь и загрязнения салона. Для этого:

• Установите автомобиль на ровную поверхность, зафиксируйте ручным тормозом.
• Подставьте ёмкость объёмом не менее 5 литров под сливную пробку радиатора (расположена в нижней части слева).
• Открутите пробку расширительного бачка для ускорения слива.
• Дождитесь полного стока жидкости, затем снимите шланг с патрубка крана отопителя (находится под центральной консолью со стороны пассажира).

Остатки антифриза из шланга слейте в ту же ёмкость. Если жидкость чистая, её можно использовать повторно после фильтрации через марлю.

Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электропроводкой (например, при демонтаже панели). Уберите коврики и защитные накладки из-под ног пассажира – доступ к крану требует пространства. Подготовьте инструменты: торцевой ключ на 10 мм, отвёртку с плоским жалом, пассатижи, герметик для прокладок и новый кран с комплектом уплотнителей. Проверьте наличие ветоши для удаления подтёков.

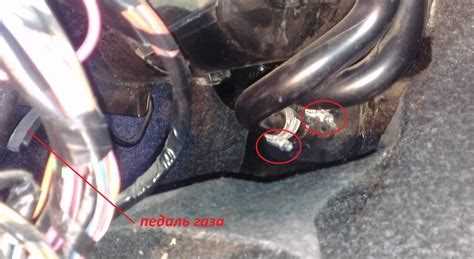

Где находится кран печки на ВАЗ 2114 и как к нему добраться

Кран печки на ВАЗ 2114 расположен под центральной консолью, с правой стороны от педального узла. Он вмонтирован в металлический патрубок системы охлаждения, соединяющий радиатор отопителя с блоком двигателя. Точное место – между моторным щитом и перегородкой салона, ближе к пассажирскому сиденью. Для доступа потребуется снять боковую пластиковую накладку торпедо и частично демонтировать нижнюю панель под бардачком.

Чтобы добраться до крана, сначала отсоедините минусовую клемму аккумулятора – это исключит случайное замыкание при работе с электропроводкой. Затем снимите боковую облицовку центральной консоли: она крепится на двух саморезах (один под заглушкой, второй – у порога) и пластиковых защелках. После этого открутите три винта крепления нижней панели под бардачком и аккуратно отогните её, чтобы получить доступ к патрубкам и крану.

Кран печки соединён с двумя резиновыми шлангами диаметром 16 мм: один идёт от двигателя (вход), второй – к радиатору отопителя (выход). Перед демонтажем слейте охлаждающую жидкость из системы через сливной кран на блоке цилиндров или отсоедините нижний шланг радиатора. Подставьте ёмкость объёмом не менее 5 литров – антифриз токсичен и требует утилизации.

Для снятия крана ослабьте хомуты на шлангах с помощью отвёртки или пассатижей, затем сдвиньте их по патрубкам. Сам кран крепится к кузову двумя гайками на 10 – их удобнее откручивать торцевым ключом с удлинителем. Обратите внимание: при длительной эксплуатации гайки могут прикипеть, поэтому заранее обработайте резьбу проникающей смазкой (WD-40 или аналогом).

При обратной установке замените резиновые уплотнительные кольца на патрубках крана – они часто деформируются и становятся причиной течей. Новый кран устанавливайте в обратной последовательности, предварительно смазав резьбу герметиком для резьбовых соединений. После монтажа залейте охлаждающую жидкость, прогрейте двигатель до рабочей температуры и проверьте герметичность соединений.

Если кран печки заклинил в закрытом положении, а времени на замену нет, можно временно восстановить работу отопителя, сняв тросик привода с рычага крана и переведя его вручную в открытое положение. Однако это полумера – при первой возможности замените неисправный узел, так как в закрытом состоянии кран нарушает циркуляцию антифриза и может привести к перегреву двигателя.

Пошаговый процесс снятия старого крана отопителя

Перед началом работ слейте охлаждающую жидкость из системы, открутив пробку на блоке цилиндров или радиаторе. Для удобства используйте емкость объемом не менее 5 литров – антифриз токсичен и требует утилизации. Если жидкость свежая, сохраните её для повторного использования после установки нового крана.

Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой. Кран отопителя на ВАЗ 2114 расположен под центральной консолью, поэтому демонтируйте боковую пластиковую накладку со стороны пассажира – она крепится на трех саморезах и двух клипсах.

Снимите тягу привода крана, отжав пластиковый фиксатор плоской отверткой. Тяга соединена с рычагом крана металлическим шплинтом – аккуратно вытащите его пассатижами, не повредив пластиковые элементы. Если шплинт закис, обработайте соединение WD-40 и дайте постоять 10 минут.

Открутите две гайки крепления крана к патрубкам отопителя ключом на 10. Гайки часто прикипают, поэтому используйте торцевую головку с удлинителем – это снизит риск сорвать грани. Придерживайте патрубки вторым ключом, чтобы не провернуть их в пластиковом корпусе радиатора.

Снимите кран, потянув его на себя вместе с резиновыми прокладками. Осмотрите прокладки на предмет износа – если они затвердели или имеют трещины, замените их новыми (артикул 2108-8101150-01). Очистите посадочные места на патрубках от остатков старого герметика и ржавчины металлической щеткой.

Проверьте состояние шлангов, подходящих к крану. Если они потрескались или потеряли эластичность, замените их – стандартный внутренний диаметр 16 мм. Для облегчения установки нового крана смажьте шланги и патрубки силиконовой смазкой, избегая попадания на резиновые уплотнители.

Закройте отверстия патрубков заглушками или чистой ветошью, чтобы предотвратить попадание мусора в систему охлаждения. Если кран не подлежит ремонту, утилизируйте его согласно правилам – корпус содержит цветные металлы, а резиновые элементы требуют отдельной переработки.

Установка нового крана печки: нюансы и последовательность действий

Замена крана печки на ВАЗ 2114 требует точного соблюдения последовательности и учета конструктивных особенностей. Перед началом работ слейте охлаждающую жидкость через нижний патрубок радиатора – достаточно 3–4 литров, чтобы освободить систему в зоне крана. Демонтируйте боковую накладку центральной консоли со стороны пассажира, открутив два самореза под заглушками и три винта под бардачком. Отсоедините тягу привода крана, предварительно сняв скобу фиксации, и ослабьте хомуты на подводящем и отводящем патрубках.

Выбор нового крана критичен для долговечности системы. Оригинальный кран (артикул 2108-8101150) часто заменяют на керамический аналог (например, LUZAR LV 0108) или шаровый (AT 2108-8101150-10) – последние служат дольше за счет устойчивости к коррозии. При установке обратите внимание на ориентацию прокладок: между краном и кузовом устанавливается паронитовая прокладка толщиной 3 мм, а между краном и патрубками – резиновые кольца. Затягивайте гайки крепления крана моментом 15–18 Н·м, избегая перекосов.

Сборка проводится в обратном порядке, но с обязательной проверкой герметичности. После подключения патрубков залейте охлаждающую жидкость до уровня MAX в расширительном бачке, запустите двигатель и прогрейте до 90°C. Проверьте отсутствие подтеканий в местах соединений и работу привода крана – рычаг управления должен перемещаться плавно, без заеданий. Если кран не открывается полностью, отрегулируйте длину тяги, ослабив контргайку и сместив наконечник на 1–2 мм.
