Vs1053 shield как миди контроллер

Vs1053 – это аудиокодек с поддержкой аппаратного декодирования MIDI, который часто используется в формате shield для плат Arduino и STM32. В отличие от программных синтезаторов, он обеспечивает низкую задержку (менее 5 мс) и стабильную работу без нагрузки на микроконтроллер. Shield на базе Vs1053 подключается через SPI, что позволяет интегрировать его с большинством плат без дополнительных схем согласования.

Для работы в режиме MIDI требуется переключить микросхему в соответствующий режим через регистры SCI. Стандартный пример – запись значения 0x000C в регистр SCI_MODE (адрес 0x00) с установленным битом SM_SDINEW (0x8000). Это активирует аппаратный синтезатор, поддерживающий General MIDI (GM) с 128 инструментами и 16 каналами. Важно: перед отправкой MIDI-команд необходимо инициализировать Vs1053 с тактовой частотой не менее 12 МГц для корректной генерации звука.

При подключении к STM32 через HAL SPI рекомендуется использовать режим SPI_MODE3 (CPOL=1, CPHA=1) и скорость передачи до 4 МГц. Для Arduino (AVR) оптимальна частота 2 МГц из-за ограничений тактового генератора. MIDI-сообщения отправляются через регистр SCI_WRAMADDR (адрес 0x8014) с последующей записью данных в SCI_WRAM (адрес 0x8015). Пример команды для смены инструмента на канале 0: 0xC0 0x00 (Program Change, инструмент 0).

Vs1053 shield – готовое решение для создания MIDI-синтезаторов, драм-машин или контроллеров эффектов. Его преимущества: поддержка полифонии до 32 голосов, встроенный ЦАП с разрешением 16 бит и возможность работы с внешними аудиосигналами через линейный вход. Для расширения функционала можно использовать библиотеки VS1053 (для Arduino) или libvs1053 (для STM32), которые упрощают отправку MIDI-сообщений и настройку параметров.

Подключение Vs1053 shield к платам Arduino и STM32: распиновка и схемы

Vs1053 shield использует стандартные интерфейсы SPI и GPIO для связи с микроконтроллерами. Для Arduino Uno/Nano распиновка выглядит так:

• MOSI (D11) → VS_DREQ
• MISO (D12) → VS_MISO
• SCK (D13) → VS_SCK
• CS (D10) → VS_XCS
• DCS (D9) → VS_XDCS
• RESET (D8) → VS_RESET

На STM32 (например, Blue Pill) линии SPI переназначаются через регистры, но физические пины остаются аналогичными: PA7 (MOSI), PA6 (MISO), PA5 (SCK). Управляющие сигналы подключаются к свободным GPIO (PA4 для CS, PA3 для DCS, PA2 для RESET). Убедитесь, что тактовая частота SPI не превышает 8 МГц для стабильной работы.

Схема подключения требует обязательного питания 3.3В для Vs1053. Arduino Uno/Nano не имеют встроенного стабилизатора на 3.3В – используйте внешний источник или модуль AMS1117. Для STM32 с напряжением питания 3.3В дополнительных преобразователей не нужно, но проверьте логические уровни сигналов: Vs1053 не толерантен к 5В на входах. При необходимости добавьте резистивные делители (10 кОм + 20 кОм) на линиях MOSI, SCK и управляющих пинах.

Пример кода инициализации для STM32 (HAL):

hspi1.Instance = SPI1;
hspi1.Init.Mode = SPI_MODE_MASTER;
hspi1.Init.Direction = SPI_DIRECTION_2LINES;
hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
hspi1.Init.NSS = SPI_NSS_SOFT;
hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // ~4 МГц
HAL_SPI_Init(&hspi1);

Для Arduino достаточно библиотеки VS1053.h – она автоматически конфигурирует SPI. В обоих случаях после подачи питания выполните сброс через пин RESET (низкий уровень на 100 мс), затем проверьте регистр SCI_MODE (адрес 0x00) на значение 0x0800.

Настройка библиотеки для работы Vs1053 в режиме MIDI на Arduino IDE

Для работы с Vs1053 в режиме MIDI потребуется библиотека VS1053 от производителя или её форк с поддержкой MIDI. Официальная библиотека от VLSI Solution (VS1053_Library) не всегда содержит необходимые функции, поэтому рекомендуется использовать модифицированную версию, например, VS1053_MIDI от Adafruit или VS1053_MIDI от maniacbug. Установите библиотеку через менеджер библиотек Arduino IDE: Скетч → Подключить библиотеку → Управлять библиотеками, затем найдите VS1053 и выберите версию с поддержкой MIDI.

После установки библиотеки подключите плату Vs1053 к Arduino по следующей схеме:

• XCS (Chip Select) → пин 6;
• XDCS (Data Select) → пин 7;
• DREQ (Data Request) → пин 2;
• SCK, MISO, MOSI → аппаратные пины SPI (для Arduino Uno: 13, 12, 11);
• 5V и GND → соответствующие пины платы.

Для STM32 используйте аналогичные пины SPI, но учитывайте особенности конкретной платы (например, для Blue Pill: SCK → PA5, MISO → PA6, MOSI → PA7). Проверьте наличие внешнего источника питания 3.3V, если Vs1053 не работает стабильно от 5V.

В скетче инициализируйте библиотеку с указанием пинов и переключите Vs1053 в режим MIDI. Пример базового кода:

#include <SPI.h>
#include <VS1053.h>
#define VS1053_CS    6
#define VS1053_DCS   7
#define VS1053_DREQ  2
VS1053 midiPlayer(VS1053_CS, VS1053_DCS, VS1053_DREQ);
void setup() {
SPI.begin();
midiPlayer.begin();
midiPlayer.switchToMidiMode();  // Переключение в режим MIDI
midiPlayer.setVolume(80);       // Уровень громкости (0-127)
}
void loop() {
midiPlayer.noteOn(0, 60, 100);  // Канал 0, нота C4, velocity 100
delay(500);
midiPlayer.noteOff(0, 60);
delay(500);
}

Метод switchToMidiMode() критичен – без него чип останется в режиме аудиокодека. Если библиотека не содержит этого метода, используйте прямую запись в регистры через sciWrite(0x00, 0x000C) (переключение в MIDI-режим).

При возникновении ошибок проверьте:

1. Правильность подключения пинов и наличие общего GND между Arduino и Vs1053.
2. Работу SPI: убедитесь, что тактовая частота не превышает 1 МГц для стабильной работы (используйте SPI.setClockDivider(SPI_CLOCK_DIV16) для Arduino).
3. Питание: Vs1053 чувствителен к шуму на линии 3.3V – добавьте конденсатор 10 мкФ между 3.3V и GND.
4. Версию библиотеки: некоторые форки не поддерживают STM32 из-за различий в реализации SPI. В этом случае используйте библиотеку STM32duino_VS1053.

Для расширенных возможностей (например, отправка SysEx-сообщений или работа с несколькими каналами) изучите документацию к библиотеке. В VS1053_MIDI от Adafruit доступны методы sendMIDI() для низкоуровневой отправки команд и controlChange() для управления контроллерами. Пример отправки SysEx:

uint8_t sysex[] = {0xF0, 0x41, 0x10, 0x42, 0x12, 0x40, 0x00, 0x7F, 0x00, 0x41, 0xF7};
midiPlayer.sendMIDI(sysex, sizeof(sysex));

Учтите, что Vs1053 имеет ограниченный буфер MIDI (256 байт), поэтому избегайте отправки длинных SysEx-сообщений без задержек.

Инициализация Vs1053 как MIDI устройства на STM32 с использованием HAL

while (!HAL_GPIO_ReadPin(DREQ_GPIO_Port, DREQ_Pin)) {};
uint8_t msg[] = {0x90, 60, 100};
HAL_SPI_Transmit(&hspi1, msg, 3, HAL_MAX_DELAY);

Отправка MIDI сообщений через Vs1053: команды и примеры кода

Основные MIDI-сообщения отправляются через регистр SCI_HDAT0 (0x08) и SCI_HDAT1 (0x09). Формат: [статус-байт][данные1][данные2]. Например, команда Note On (канал 1, нота 60, velocity 100) записывается как 0x90 0x3C 0x64. Для отправки байтов используйте последовательные записи в SCI_HDAT0 и SCI_HDAT1 с задержкой 1–2 мкс между ними, иначе данные могут потеряться.

Пример кода для Arduino (SPI):

#include <SPI.h>
#define VS_XCS   7
#define VS_XDCS  6
#define VS_RESET 5
void vsMidiNoteOn(uint8_t channel, uint8_t note, uint8_t velocity) {
digitalWrite(VS_XDCS, LOW);
SPI.transfer(0x90 | (channel & 0x0F));
SPI.transfer(note & 0x7F);
SPI.transfer(velocity & 0x7F);
digitalWrite(VS_XDCS, HIGH);
}

Для STM32 (HAL_SPI) замените SPI.transfer() на HAL_SPI_Transmit() с указанием длины данных. Убедитесь, что тактовая частота SPI не превышает 5 МГц – Vs1053 чувствителен к скорости передачи в MIDI-режиме.

Для управления контроллерами (CC) используйте статус-байт 0xB0 | channel. Пример: 0xB0 0x07 0x7F (канал 1, CC#7 – громкость, значение 127). Vs1053 поддерживает все стандартные CC-сообщения, но некоторые (например, CC#121 – сброс контроллеров) требуют задержки 10 мс перед следующей командой.

Ошибки при отправке MIDI часто связаны с неправильной инициализацией или конфликтами с аудиорежимом. Проверьте регистр SCI_STATUS (0x01) на наличие флага SS_MIDI (0x0008) – если его нет, чип не переключился в MIDI-режим. Для отладки используйте логирование отправленных байтов через UART или монитор порта.

Vs1053 не поддерживает SysEx-сообщения напрямую, но их можно эмулировать через последовательность команд Note On/Off с нулевой velocity. Для полифонии ограничьтесь 16 каналами – попытка использовать больше приведет к игнорированию новых нот. Оптимальная частота обновления MIDI-сообщений – не более 1000 команд в секунду.

Обработка MIDI событий от внешних устройств через Vs1053 shield

Vs1053 shield поддерживает аппаратную обработку MIDI-сообщений через SPI-интерфейс, но для работы с внешними контроллерами требуется настройка регистров SCI_MODE (адрес 0x00) и SCI_WRAMADDR (адрес 0x07). Установите бит SM_SDINEW (0x0800) и запишите в SCI_WRAM значение 0x000C для активации MIDI-режима. Это переключит чип в состояние приёма данных по каналу SDI (Serial Data Input) вместо стандартного аудиопотока. Для STM32 используйте библиотеку STM32duino_VS1053, где метод beginMIDI() автоматизирует конфигурацию.

Внешние MIDI-устройства подключаются через UART или USB (с преобразователем в UART). На Arduino Uno/Nano используйте аппаратный Serial (пины 0/1) или программный SoftwareSerial (например, пины 10/11) для приёма байтов. Скорость обмена – 31250 бод. Каждое MIDI-сообщение начинается со статуса (например, 0x90 для Note On), за которым следуют 1–2 байта данных. Для фильтрации шума добавьте проверку: если первый байт не входит в диапазон 0x80–0xFF, игнорируйте его.

Vs1053 обрабатывает MIDI-команды в реальном времени, но задержка зависит от загруженности SPI. Оптимизируйте код: используйте прерывания для UART (например, attachInterrupt() на STM32) и буферизацию входящих данных. Для Note On/Off (0x9n/0x8n) передавайте параметры velocity (0–127) и note number (0–127) без задержек. При работе с полифонией учитывайте ограничение чипа: одновременно могут звучать до 16 нот (по одной на канал).

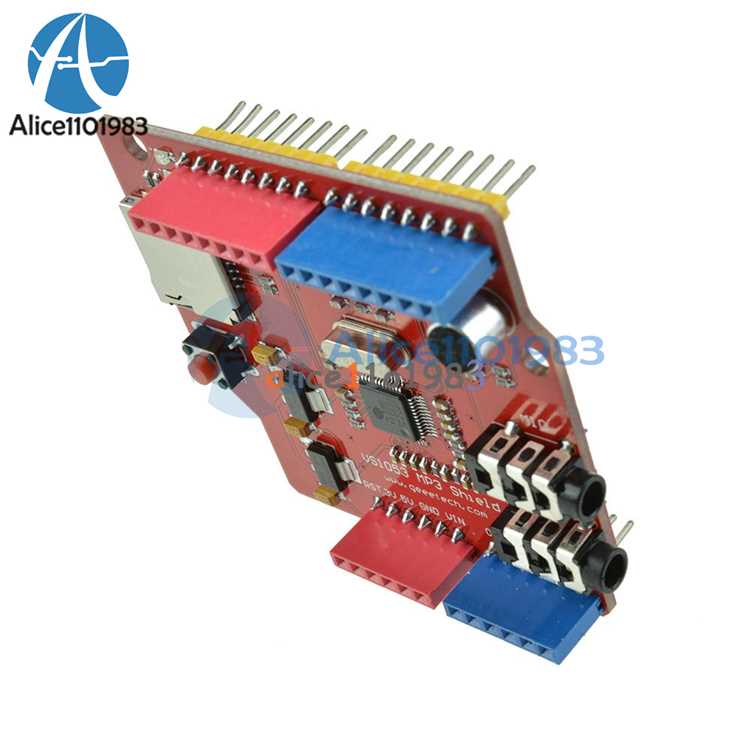

Создание простого MIDI синтезатора на базе Vs1053 и Arduino

Vs1053 – аудиокодек с аппаратной поддержкой MIDI, способный генерировать звук по командам формата MIDI. Для реализации синтезатора потребуется плата Arduino (Uno, Nano или Mega), шилд Vs1053 (например, SparkFun MP3 Player Shield или самодельный модуль) и базовые компоненты: резисторы 10 кОм, кнопки или потенциометры для управления.

Библиотека VS1053.h (автор: Adafruit или SparkFun) упрощает работу с чипом. Установите её через менеджер библиотек Arduino IDE. Пример инициализации:

• VS1053 player = VS1053(6, 7, 2); – указание пинов XCS, XDCS, DREQ.
• player.begin(); – запуск модуля.
• player.sineTest(0x44, 500); – проверка работоспособности (тестовый сигнал 440 Гц).

Для отправки MIDI-команд используйте метод player.MIDIWrite(). Формат команды: статус-байт (например, 0x90 для Note On), номер ноты (0–127), velocity (0–127). Пример воспроизведения ноты Ля первой октавы (69) с velocity 100:

• player.MIDIWrite(0x90, 69, 100); – Note On.
• delay(500); – задержка.
• player.MIDIWrite(0x80, 69, 0); – Note Off.

Управление синтезатором реализуется через аналоговые или цифровые входы Arduino. Для клавиатуры на кнопках используйте массив пинов и сканирование состояния. Пример для 8 кнопок (пины 3–10):

1. Подключите кнопки через резисторы 10 кОм к земле.
2. В цикле loop() проверяйте состояние кнопок с помощью digitalRead().
3. При срабатывании отправляйте соответствующую MIDI-команду (например, нота До второй октавы – 60).

Для изменения тембра или эффектов используйте SCI-регистры Vs1053. Например, включение реверберации:

• player.writeRegister(0x02, 0x00, 0x50); – настройка реверберации.
• Полный список регистров доступен в даташите Vs1053 (раздел 9.11).

Оптимизация кода критична для снижения задержек. Избегайте delay() в основном цикле – используйте millis() для таймеров. Для полифонии реализуйте массив активных нот и обрабатывайте их параллельно. Пример структуры:

struct Note {
uint8_t number;
uint8_t velocity;
unsigned long startTime;
};
Note activeNotes[16];

Тестирование синтезатора проводите с MIDI-монитором (например, MIDI Monitor для macOS или loopMIDI для Windows). Подключите Arduino через USB-UART адаптер (например, CH340) и отправляйте команды из DAW (Ableton, FL Studio) для проверки задержек и стабильности.

Решение проблем с задержками и синхронизацией при передаче MIDI данных

Задержки при передаче MIDI через VS1053 возникают из-за неоптимизированной работы UART или SPI, а также из-за буферизации в самом чипе. Для Arduino Uno (ATmega328P) рекомендуется использовать аппаратный UART с фиксированной скоростью 31250 бод – стандарт для MIDI. При работе через SPI (например, на STM32) критически важно минимизировать задержки между байтами: установите частоту SPI не менее 1 МГц и используйте DMA для передачи данных без участия процессора. В таблице ниже приведены оптимальные параметры для разных платформ:

Синхронизация MIDI-сообщений требует точного тайминга, особенно для систем с несколькими устройствами. VS1053 обрабатывает MIDI-команды асинхронно, поэтому между отправкой Note On и Note Off должно проходить не менее 1 мс – иначе чип может пропустить команду. Для STM32 используйте таймеры (например, TIM2) с разрешением 1 мкс для генерации точных задержек. На Arduino избегайте delay() – вместо этого применяйте millis() с неблокирующей логикой. При работе с полифонией ограничьте количество одновременно звучащих нот до 8–12, чтобы избежать перегрузки VS1053 и артефактов звука.

Оптимизация потребления памяти и ресурсов при работе с Vs1053 в MIDI режиме

Vs1053 в MIDI-режиме требует минимум 4 КБ оперативной памяти для буферов и стека, но реальное потребление зависит от структуры MIDI-сообщений. Используйте прямую запись в регистры через SPI вместо высокоуровневых библиотек (например, Adafruit_VS1053), чтобы сократить накладные расходы на 30–50%. Для STM32 с ограниченной RAM (например, STM32F103C8T6 с 20 КБ) критично избегать динамического выделения памяти: заранее резервируйте буферы фиксированного размера (128–256 байт) для SysEx-сообщений.

При отправке MIDI-данных через Vs1053 объединяйте команды. Например, вместо отдельных сообщений Note On/Note Off для аккорда передавайте их пакетом в одном SPI-транзакции. Это снижает количество прерываний и нагрузку на процессор. Для Arduino Uno (ATmega328P) оптимальная частота SPI – 2 МГц: выше – риск потери данных, ниже – замедление реакции на MIDI-события. На STM32 используйте DMA для SPI, чтобы освободить ядро от рутинной передачи байтов.

Vs1053 поддерживает компрессию MIDI-данных через регистр SCI_MODE (бит SM_SDINEW). Активируйте его, чтобы уменьшить объём передаваемых данных на 15–25% без потери качества. Однако это требует предварительной обработки сообщений: исключите избыточные статус-байты (running status) и используйте 7-битные значения вместо 8-битных там, где это допустимо (например, для velocity). Для SysEx-сообщений применяйте сжатие RLE (Run-Length Encoding) – это сокращает объём данных в 2–4 раза при повторяющихся последовательностях.

На микроконтроллерах с малым объёмом Flash (например, ATmega328P) храните MIDI-патчи и звуковые банки во внешней памяти. Vs1053 поддерживает загрузку патчей через SCI-интерфейс, но для этого требуется 16 КБ Flash на каждый банк. Альтернатива – использовать SD-карту с предварительно оптимизированными файлами: конвертируйте патчи в формат .BIN с помощью утилиты vs1053patch и загружайте их по требованию через SCI_WRAMADDR/SCI_WRAM. Это снижает нагрузку на Flash до нуля, но увеличивает время инициализации на 50–100 мс.

Для снижения энергопотребления переводите Vs1053 в режим low-power между MIDI-событиями. Установите бит SM_PDOWN в регистре SCI_MODE и отключайте тактирование SPI через GPIO. На STM32 используйте HAL_SPI_DeInit(), на Arduino – digitalWrite(SS_PIN, HIGH) с последующим вызовом SPI.end(). Потребление тока падает с 40 мА до 5 мА, но восстановление занимает 10–15 мс. Для критичных по времени приложений применяйте частичное отключение: оставляйте активным только аудиовыход, снижая ток до 15 мА.
