Регулятор напряжения lm317 как подключить

LM317 – линейный стабилизатор напряжения с регулируемым выходом, способный обеспечивать ток до 1,5 А при входном напряжении от 3 В до 40 В. Его ключевое преимущество – простота настройки выходного напряжения с помощью двух резисторов. Однако для стабильной работы необходимо учитывать падение напряжения на микросхеме (V_DO ≈ 2 В), тепловыделение и допустимые токи нагрузки.

Для минимизации пульсаций рекомендуется устанавливать конденсаторы: C_in ≥ 0,1 мкФ на входе (керамический) и C_out ≥ 1 мкФ на выходе (электролитический или танталовый). При токах свыше 0,5 А требуется радиатор – тепловое сопротивление корпуса TO-220 составляет θ_JA = 50 °C/Вт. Рассеиваемая мощность рассчитывается как P = (V_in – V_out) × I_load.

Пример расчета для V_out = 5 В при V_in = 12 В и I_load = 1 А:

Выбираем R1 = 240 Ом (стандартное значение для минимизации ошибки).
Из формулы находим R2 ≈ 720 Ом (ближайшее стандартное – 750 Ом).
Падение напряжения на LM317: 12 В – 5 В = 7 В.
Рассеиваемая мощность: 7 В × 1 А = 7 Вт – требуется радиатор с θ_SA ≤ 10 °C/Вт.

Выбор компонентов для стабилизатора на LM317

Расчет сопротивлений резисторов для заданного выходного напряжения

Пример: для V_out = 5 В и R1 = 240 Ом расчет R2 ведется по формуле R2 = R1 × (V_out/1,25 − 1). Подстановка дает R2 ≈ 720 Ом. Ближайшее стандартное значение – 750 Ом (погрешность < 2%). Если требуется V_out = 12 В, R2 составит ≈2,06 кОм (стандартное 2,2 кОм). Проверяйте мощность резисторов: при токе 10 мА через R2 мощность рассеивания составит P = I² × R2 = 0,01² × 2200 ≈ 0,22 Вт – достаточно 0,25 Вт.

Для низких напряжений (1,25–3 В) R1 уменьшают до 120 Ом, чтобы сохранить минимальный ток нагрузки. Например, при V_out = 3,3 В и R1 = 120 Ом R2 ≈ 200 Ом (стандартное 200 Ом). При высоких напряжениях (>20 В) R2 может превышать 10 кОм, но это увеличивает чувствительность к I_adj. В таких случаях используйте R1 = 240 Ом и корректируйте R2 с учетом тока: R2 = (V_out − 1,25) / (I_adj + 1,25/R1). Для V_out = 24 В и R1 = 240 Ом R2 ≈ 4,3 кОм (стандартное 4,3 кОм).

Температурная стабильность зависит от температурного коэффициента резисторов. Для прецизионных схем используйте металлопленочные резисторы с ТКС ≤ 50 ppm/°C. Избегайте углеродных резисторов – их ТКС достигает 500 ppm/°C, что приведет к дрейфу V_out на 0,1–0,3 В при изменении температуры на 50 °C. При параллельном подключении нагрузки учитывайте ее сопротивление: если R_load соизмеримо с R2, выходное напряжение снизится. Например, при R2 = 1 кОм и R_load = 10 кОм V_out упадет на ≈9%.

Для динамической подстройки напряжения замените R2 потенциометром. Диапазон регулировки определяется соотношением R1 и максимального сопротивления потенциометра. Например, при R1 = 240 Ом и потенциометре 5 кОм V_out будет варьироваться от 1,25 В до ≈27 В. Убедитесь, что потенциометр выдерживает мощность: при V_out = 24 В и токе 10 мА P = 0,01 × (24 − 1,25) ≈ 0,23 Вт. Для защиты от обрыва цепи R2 добавьте диод 1N4007 параллельно потенциометру (анодом к выходу LM317), чтобы предотвратить перенапряжение при разрыве.

Определение минимального входного напряжения для корректной работы

Минимальное входное напряжение для LM317 определяется суммой трёх ключевых параметров: выходного напряжения (V_out), падения напряжения на регулирующем элементе (V_drop) и минимального напряжения между входом и выходом (V_do). Для LM317 типовое значение V_do составляет 1,25 В при токе нагрузки до 1 А, но может возрастать до 2 В при токах свыше 1,5 А или повышенной температуре. Формула расчёта:

V_{in_min} = V_out + V_drop + V_do

Например, при V_out = 5 В и V_drop = 0,5 В (на резистивном делителе) минимальное входное напряжение составит 5 + 0,5 + 1,25 = 6,75 В. Превышение этого значения на 10–15% (до 7,5–8 В) обеспечит запас по стабильности при колебаниях нагрузки или температуры.

При выборе V_{in_min} учитывайте пульсации входного напряжения. Если источник питания имеет пульсации амплитудой 0,5 В, добавьте это значение к расчётному V_{in_min}. Для импульсных источников с высоким уровнем шума рекомендуется увеличивать запас до 20%. В схемах с низким V_out (например, 3,3 В) критично соблюдать минимальный перепад: при V_in = 4,5 В LM317 уже не гарантирует стабилизацию.

Влияние температуры на V_do часто недооценивают. При температуре кристалла 125°C падение напряжения может увеличиваться на 0,3–0,5 В. Для точных расчётов используйте графики из даташита (раздел «Dropout Voltage vs. Output Current»). При работе в широком температурном диапазоне (-40°C до +85°C) закладывайте дополнительный запас 0,2–0,4 В.

Практический алгоритм определения V_{in_min}:

Задайте требуемое V_out и ток нагрузки.
Определите V_drop на резисторах делителя (обычно 0,5–1 В).
Найдите V_do по даташиту для заданного тока и температуры.
Сложите значения и добавьте 10–20% запаса.
Проверьте пульсации источника и скорректируйте результат.

Для V_out = 12 В и тока 0,8 А минимальное входное напряжение составит 12 + 0,7 + 1,5 + 0,3 (запас) = 14,5 В. При использовании трансформаторных источников учитывайте падение на диодном мосте (1–1,4 В).

Подбор конденсаторов для фильтрации и стабилизации схемы

Конденсаторы в цепи с LM317 выполняют две ключевые функции: сглаживание пульсаций входного напряжения и предотвращение самовозбуждения стабилизатора. На входе (между Vin и GND) рекомендуется использовать электролитический конденсатор емкостью 1000–4700 мкФ с рабочим напряжением на 20–30% выше максимального входного. Для частот выше 10 кГц параллельно ему устанавливают керамический конденсатор 0,1–1 мкФ, компенсирующий индуктивность электролита.

Температурная стабильность конденсаторов влияет на точность выходного напряжения. Для прецизионных схем выбирают конденсаторы с TCC не хуже ±30 ppm/°C (например, X7R для керамики или танталовые с полимерным катодом). Алюминиевые электролиты с TCC до +2000 ppm/°C приводят к дрейфу Vout на 0,5–1% при изменении температуры на 50°C.

При работе с импульсными нагрузками (например, микроконтроллеры) выходной конденсатор должен выдерживать токовые броски. Для этого используют танталовые конденсаторы с низким ESR (менее 0,1 Ом) или параллельное включение нескольких керамических. Пример: два конденсатора по 22 мкФ (керамика X5R) вместо одного 47 мкФ снижают эквивалентный ESR в 2 раза.

В схемах с высоким входным напряжением (свыше 35 В) конденсаторы на входе должны иметь запас по напряжению не менее 1,5×Vin. Например, при Vin = 40 В выбирают электролиты на 63 В. Превышение этого порога сокращает срок службы конденсатора из-за ускоренной деградации диэлектрика. Для керамических конденсаторов учитывают эффект DC-bias: реальная емкость может снижаться на 30–50% при напряжении, близком к номинальному.

Учет теплового режима и расчет радиатора для LM317

LM317 рассеивает мощность в виде тепла, зависящую от разницы входного и выходного напряжений (V_in – V_out) и тока нагрузки (I_out). Максимальная рассеиваемая мощность (P_d) рассчитывается по формуле: P_d = (V_in – V_out) × I_out. Например, при V_in = 12 В, V_out = 5 В и I_out = 1 А, P_d = 7 Вт. Превышение допустимой мощности (обычно 20 Вт для корпуса TO-220 без радиатора) приводит к срабатыванию тепловой защиты или выходу микросхемы из строя. Температура кристалла не должна превышать 125 °C, а рекомендуемый запас – не менее 20 °C.

Для выбора радиатора используют тепловое сопротивление (θ_ja), складывающееся из сопротивлений переход-корпус (θ_jc), корпус-радиатор (θ_cs) и радиатор-окружающая среда (θ_sa). Типовые значения для LM317 в корпусе TO-220: θ_jc = 5 °C/Вт, θ_cs = 1 °C/Вт (с термопастой). Допустимое θ_sa рассчитывается по формуле: θ_sa = (T_j(max) – T_a) / P_d – θ_jc – θ_cs, где T_j(max) – максимальная температура кристалла (125 °C), T_a – температура окружающей среды (обычно 25–50 °C). Пример расчета для P_d = 7 Вт и T_a = 40 °C: θ_sa = (125 – 40) / 7 – 5 – 1 ≈ 6,4 °C/Вт.

В таблице приведены ориентировочные размеры алюминиевых радиаторов для различных значений θ_sa при естественной конвекции:

θ_sa, °C/Вт	Габариты радиатора (Д×Ш×В), мм	Примерная площадь поверхности, см²
10	50×50×20	100
6	80×80×30	250
3	120×120×40	600
1,5	150×150×50	1200

Принудительное охлаждение (вентилятор) снижает θ_sa в 2–4 раза. Для точного подбора радиатора используйте данные производителя или специализированные калькуляторы, учитывающие материал (алюминий, медь), покрытие (анодирование) и ориентацию в пространстве.

Практическая сборка схемы с пошаговыми рекомендациями

Перед началом сборки подготовьте компоненты: микросхему LM317 в корпусе TO-220, резисторы R1 (240 Ом) и R2 (переменный, 5 кОм), конденсаторы C1 (0.1 мкФ) и C2 (1 мкФ), диод 1N4007, макетную плату и паяльник с припоем. Убедитесь, что номиналы соответствуют расчетным значениям для требуемого выходного напряжения. Например, для Uвых = 5 В при R1 = 240 Ом R2 должен быть ≈ 720 Ом (по формуле Uвых = 1.25*(1 + R2/R1)).

Проверьте монтаж по следующим критериям:

Правильная полярность диода и конденсаторов.
Надежное соединение резисторов делителя.
Отсутствие нагрева компонентов без нагрузки.

Подайте входное напряжение, превышающее требуемое выходное на 2–3 В (например, 8 В для Uвых = 5 В). Измерьте мультиметром напряжение между OUT и общей шиной. Плавно вращайте R2, контролируя Uвых. При достижении нужного значения зафиксируйте R2 или замените его постоянным резистором. Если напряжение не регулируется, проверьте цепь делителя и контакты ADJ.

После настройки протестируйте схему под нагрузкой. Подключите резистор с мощностью, соответствующей расчетному току (например, 10 Ом/5 Вт для 0.5 А). Измерьте падение напряжения на нагрузке и температуру LM317. При нагреве > 60°C увеличьте площадь радиатора или снизьте входное напряжение. Зафиксируйте параметры в документации для дальнейшей оптимизации.

Проверка выходных параметров и устранение типовых ошибок

После сборки схемы с LM317 измерьте выходное напряжение мультиметром на холостом ходу и под нагрузкой. Номинальное значение должно соответствовать расчетному по формуле V_out = 1.25 × (1 + R2/R1). Допустимое отклонение – ±2% при токе до 1 А. Если напряжение занижено на 0.3–0.5 В, проверьте падение на входе: разница V_in – V_out должна быть не менее 3 В. При меньшем значении стабилизатор переходит в режим насыщения, что приводит к нестабильности.

Примеры расчетов для конкретных значений напряжения и тока

Рассмотрим схему с LM317 для стабилизации напряжения 5 В при токе нагрузки 0,5 А. Входное напряжение – 12 В. Сопротивление резистора R1 выбираем 240 Ом (стандартное значение). По формуле V_out = 1,25 × (1 + R2/R1) находим R2: 5 = 1,25 × (1 + R2/240). Решение дает R2 ≈ 720 Ом. Ближайшее стандартное значение – 750 Ом. Проверяем мощность рассеивания: P = (V_in – V_out) × I_load = (12 – 5) × 0,5 = 3,5 Вт. Радиатор обязателен.

Для получения 9 В при токе 1 А с входным напряжением 15 В используем R1 = 220 Ом. Расчет R2: 9 = 1,25 × (1 + R2/220) → R2 ≈ 1,36 кОм. Выбираем 1,3 кОм. Ток через делитель: I_adj = 1,25 / 220 ≈ 5,7 мА. Мощность на LM317: (15 – 9) × 1 = 6 Вт. Конденсатор на выходе – 10 мкФ для стабильности. При токах выше 0,8 А рекомендуется параллельное включение резисторов R2 для снижения нагрева.

Пример для низкого напряжения: 3,3 В и ток 0,3 А. Вход – 6 В, R1 = 150 Ом. Расчет R2: 3,3 = 1,25 × (1 + R2/150) → R2 ≈ 246 Ом. Стандартное значение – 240 Ом. Погрешность выходного напряжения: ΔV = 1,25 × (240/150 – 246/150) ≈ 0,05 В. Мощность на микросхеме: (6 – 3,3) × 0,3 = 0,81 Вт. Радиатор не требуется, но конденсатор 1 мкФ на входе улучшит переходные процессы.

Для высокого тока (1,5 А) и напряжения 12 В при входе 18 В выбираем R1 = 120 Ом. R2: 12 = 1,25 × (1 + R2/120) → R2 ≈ 1,03 кОм. Используем 1 кОм. Мощность рассеивания: (18 – 12) × 1,5 = 9 Вт. Обязателен радиатор с тепловым сопротивлением не более 5 °C/Вт. Для снижения пульсаций входное напряжение должно быть стабилизировано или сглажено LC-фильтром.

Пример с минимальным током нагрузки (10 мА) и напряжением 1,5 В. Вход – 5 В, R1 = 1 кОм. R2: 1,5 = 1,25 × (1 + R2/1000) → R2 ≈ 200 Ом. Стандартное значение – 200 Ом. Ток через делитель: 1,25 / 1000 = 1,25 мА. Общий ток через R1: 1,25 + 10 = 11,25 мА. Мощность на LM317: (5 – 1,5) × 0,01 = 0,035 Вт. Конденсаторы на входе и выходе – 0,1 мкФ для устойчивости.

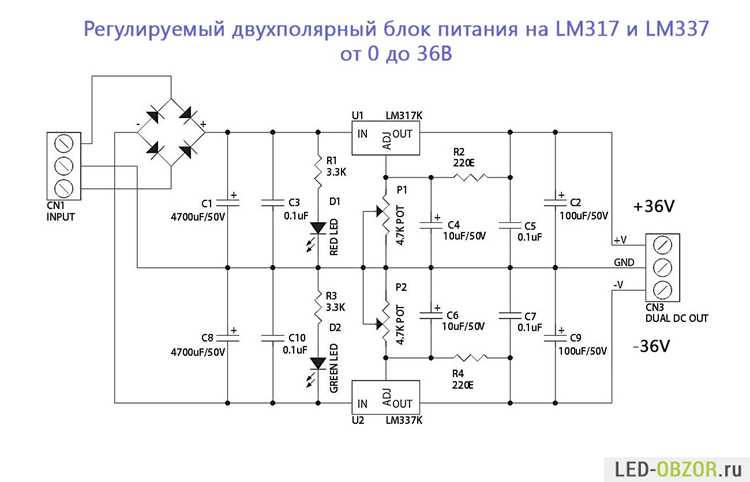

Для двуполярного питания ±15 В при токе 0,2 А на канал используем две LM317. Входное напряжение – ±20 В. R1 = 240 Ом для обеих микросхем. R2: 15 = 1,25 × (1 + R2/240) → R2 ≈ 2,64 кОм. Выбираем 2,7 кОм. Мощность на каждой микросхеме: (20 – 15) × 0,2 = 1 Вт. Радиаторы не обязательны, но рекомендуется симметричное расположение компонентов для минимизации помех. Конденсаторы 10 мкФ на выходе каждого канала.
