Как сделать велосипед с мотором от триммера

Триммерный двигатель мощностью 1–2 л.с. – оптимальный донор для самодельного веломотора. Его вес (2–4 кг) не перегружает раму, а обороты (6000–10000 об/мин) легко адаптируются под передаточное число цепной или ременной передачи. Для сборки потребуется двигатель с рабочим объемом 25–50 см³, центробежное сцепление (часто входит в комплект триммера) и топливный бак на 0,5–1 литр. Из инструментов: болгарка, дрель, сварочный аппарат (или хомуты для крепления), набор ключей и штангенциркуль для точной подгонки деталей.

Ключевой этап – выбор рамы. Подойдет стальной велосипед с усиленной задней вилкой (например, горный или туристический). Алюминиевые рамы не рекомендуются: они не выдерживают вибрации двигателя. Мотор крепится на багажник или нижнюю трубу рамы. Для первого варианта используйте стальные пластины толщиной 3–4 мм, для второго – кронштейны с резиновыми прокладками для гашения вибраций. Расстояние от двигателя до заднего колеса должно составлять 20–30 см – это обеспечит правильное натяжение цепи или ремня.

Передача крутящего момента – слабое место самоделок. Цепная передача надежнее, но требует точной центровки звездочек (допустимое смещение – не более 0,5 мм). Ременная проще в установке, но быстрее изнашивается. Для двигателя 30 см³ подойдет звездочка на 10–12 зубьев на валу и 40–50 зубьев на колесе. Ремень – клиновой или поликлиновой, с профилем A или B. Натяжение регулируется подвижным кронштейном двигателя или роликом. Не забудьте установить защитный кожух: цепь или ремень на высоких оборотах опасны.

Первый запуск проводите на ровной площадке без уклонов. Проверьте натяжение цепи/ремня, герметичность топливной системы и работу сцепления. На холостых оборотах двигатель должен работать ровно, без перебоев. Постепенно увеличивайте газ, контролируя поведение велосипеда. Если мотор глохнет при нагрузке – отрегулируйте карбюратор или увеличьте передаточное число. Готовую конструкцию покрасьте антикоррозийной краской: триммерные двигатели не рассчитаны на уличные условия.

Какие инструменты и материалы понадобятся для сборки

Для крепления мотора от триммера к раме велосипеда потребуется сварочный аппарат (инвертор на 160–200 А) или болты М8–М10 с гайками и шайбами повышенной прочности (класс 8.8). Если рама алюминиевая, используйте клей Loctite 638 для фиксации резьбовых соединений – он выдерживает вибрации и температуру до 150°C. Альтернатива сварке – хомуты из нержавеющей стали с резиновыми прокладками, но их ресурс ограничен 500–800 км пробега.

Ключевые инструменты: набор шестигранников (2–10 мм), динамометрический ключ (диапазон 10–60 Н·м), штангенциркуль для точной подгонки деталей, ножовка по металлу с полотном 32 TPI для резки крепежных пластин. Для настройки цепи понадобится выжимка цепи и калибр для проверки износа (например, Park Tool CC-3.2). Без этих инструментов невозможно обеспечить соосность звездочек и избежать проскальзывания цепи.

Мотор от триммера (обычно 25–50 см³, 1–3 л.с.) требует адаптации: ведущая звездочка с числом зубьев 9–11 (подходит от мопеда «Карпаты» или скутера), велосипедная цепь 415 или 420 (ширина 6,35 мм), натяжитель цепи с роликом из нейлона. Для снижения шума используйте резиновые демпферы между мотором и рамой – подойдут втулки от автомобильных сайлентблоков. Топливный бак на 1–2 литра крепите выше карбюратора, чтобы избежать завоздушивания системы.

Электрическая часть: магнето от триммера (если мотор двухтактный), кнопка зажигания с фиксацией, провода сечением 1,5 мм² в силиконовой изоляции, предохранитель на 10 А. Для подключения фары используйте аккумулятор 12 В 7 А·ч с преобразователем напряжения на 6 В. Заземление мотора обязательно – приварите к раме медный провод 4 мм² и подключите к минусовой клемме.

Расходные материалы: термостойкий герметик (например, Permatex Ultra Copper) для уплотнения соединений карбюратора, бензостойкие шланги внутренним диаметром 4–6 мм, хомуты нормы DIN 3017. Для смазки цепи – Motul Chain Paste или аналог с температурной стойкостью до 200°C. Запаситесь наждачной бумагой зернистостью 80–120 для обработки сварных швов и антикоррозийным грунтом (например, Hammerite) для защиты металла.

Как выбрать подходящий триммер и велосипед для переделки

Мощность двигателя триммера – ключевой параметр. Для велосипеда подойдут модели с двухтактными моторами от 1,2 до 2,5 л.с. (0,9–1,8 кВт). Двигатели меньшей мощности не обеспечат достаточной тяги, особенно на подъёмах, а более мощные потребуют усиления рамы и тормозной системы. Обратите внимание на объём двигателя: оптимальный диапазон – 25–50 см³. Примеры подходящих моделей: Husqvarna 128R (28 см³, 1,1 л.с.), Stihl FS 55 (27,2 см³, 1,0 л.с.), Echo SRM-265ES (25,4 см³, 1,2 л.с.).

Вес триммера не должен превышать 5–6 кг. Тяжёлые модели (7+ кг) создадут дисбаланс и усложнят управление велосипедом. Проверьте тип крепления двигателя: предпочтительны модели с жёстким металлическим корпусом и возможностью демонтажа штанги. Избегайте триммеров с пластиковыми редукторами – они не выдержат нагрузок при длительной эксплуатации. Также убедитесь, что вал двигателя имеет стандартный диаметр 7 или 8 мм для совместимости с велосипедными звёздочками.

Выбор велосипеда зависит от типа рамы и её прочности. Подойдут горные (MTB) или гибридные модели с алюминиевой или стальной рамой. Избегайте карбоновых рам – они не рассчитаны на вибрации двигателя. Критические параметры:

Проверьте состояние велосипеда перед переделкой. Рама не должна иметь трещин, сварные швы – ржавчины или деформаций. Особое внимание уделите каретке и задней вилке: они будут испытывать повышенные нагрузки. Если велосипед оснащён амортизаторами, отключите или замените их на жёсткие – вибрации двигателя быстро выведут подвеску из строя. Для установки мотора потребуется свободное пространство между сиденьем и задним колесом: минимальное расстояние – 20 см.

Совместимость триммера и велосипеда зависит от способа передачи крутящего момента. Наиболее надёжный вариант – ременная передача с поликлиновым ремнём (например, Dayco 5PK800) или цепная передача с велосипедной цепью (шаг 1/2″). Для ременной передачи потребуется шкив на двигателе диаметром 50–70 мм и ведомый шкив на колесе 100–150 мм. При цепной передаче используйте звёздочку на двигателе с 8–12 зубьями и заднюю звёздочку велосипеда с 32–44 зубьями. Убедитесь, что триммер имеет центробежное сцепление – оно позволит двигателю работать на холостых оборотах без передачи крутящего момента.

Пошаговая инструкция по креплению мотора к раме велосипеда

Определите оптимальное место крепления мотора: задняя вилка велосипеда (ближе к оси колеса) или нижняя труба рамы. Для моторов мощностью до 1,5 л.с. используйте стальные хомуты с резиновыми прокладками (диаметр 30–40 мм) или самодельные кронштейны из листовой стали толщиной 3–4 мм. Просверлите отверстия под болты М8 или М10, предварительно зачистив поверхность рамы от краски и обработав антикоррозийным составом. При креплении к задней вилке обеспечьте зазор не менее 5 мм между мотором и покрышкой, чтобы избежать трения при вибрации.

Закрепите мотор: установите кронштейн на раму, зафиксировав его болтами с контргайками или пружинными шайбами. Для моторов с центробежным сцеплением (например, от триммера Champion T336) используйте дополнительный переходник из алюминиевого уголка 40×40 мм, чтобы сместить ось вращения ближе к колесу. Подключите трос газа к рулю через пластиковый рукав, закрепив его стяжками к раме через каждые 15–20 см. Проверьте жесткость крепления, покачав мотор рукой – люфт недопустим.

Как правильно установить цепную или ременную передачу

Выбор между цепной и ременной передачей зависит от мощности мотора и условий эксплуатации. Для триммерных двигателей до 2 л.с. подойдет ременная передача с клиновым или зубчатым ремнем (например, профиль A или HTD 5M). Цепная передача (шаг 1/2″ или 3/8″) выдерживает большие нагрузки, но требует регулярной смазки и натяжения. При установке учитывайте передаточное отношение: для моторов 2500–3000 об/мин оптимальное соотношение – 2:1 или 2,5:1, чтобы колесо вращалось со скоростью 12–15 км/ч.

Для ременной передачи используйте шкивы с канавками под выбранный ремень. Диаметр ведущего шкива (на моторе) должен быть в 2–2,5 раза меньше ведомого (на колесе). Например, при диаметре ведомого шкива 100 мм ведущий должен быть 40–50 мм. Закрепляйте шкивы на валах через шпонки или стопорные винты, предварительно проверив соосность с помощью линейки или лазерного уровня. Допустимое отклонение – не более 0,5 мм на 100 мм длины.

Цепную передачу монтируйте на звездочки с одинаковым шагом. Ведущая звездочка (на моторе) обычно имеет 10–15 зубьев, ведомая (на колесе) – 30–40. Расстояние между осями звездочек рассчитывайте по формуле: L = (Z1 + Z2) × t / 2 + 2A, где Z1 и Z2 – число зубьев, t – шаг цепи, A – межосевое расстояние. Для цепи 3/8″ оптимальное провисание – 10–15 мм. Натяжение регулируйте с помощью эксцентрикового механизма или подвижного крепления мотора.

При установке ремня обеспечьте начальное натяжение: для клинового ремня – 1–1,5% от длины, для зубчатого – 0,5–1%. Проверяйте натяжение динамометром или методом прогиба: при усилии 10 кгс прогиб должен составлять 5–8 мм. Избегайте перекосов – ремень должен лежать в канавках шкивов без смещения. Для цепи используйте натяжитель или ролик, если межосевое расстояние превышает 500 мм.

После сборки проверьте работу передачи на холостом ходу. Ремень не должен проскальзывать, цепь – соскакивать. При появлении посторонних шумов или вибраций остановите мотор и устраните причину: подтяните крепления, отрегулируйте соосность или замените изношенные элементы. Смазывайте цепь каждые 50 км пробега, ремень – проверяйте на трещины раз в сезон. Для моторов мощностью свыше 3 л.с. используйте только цепную передачу с усиленными звездочками.

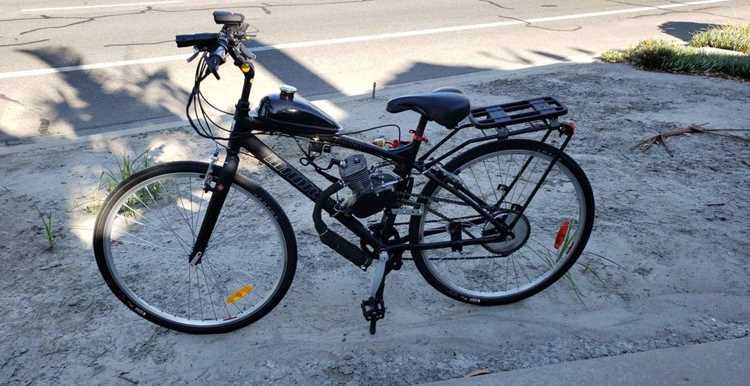

Подключение топливной системы и настройка зажигания

Для двигателей от триммеров с объемом 25–50 см³ используйте карбюраторы типа Walbro WT или аналогичные с регулировочными винтами качества и количества смеси. Перед запуском выкрутите винт качества на 1,5 оборота от полностью закрытого положения, а винт количества – на 1 оборот. Подсоедините топливопровод к штуцеру карбюратора через хомут с червячным зажимом, исключив подсос воздуха. Проверьте герметичность соединений, нанеся на них мыльный раствор – пузырьки укажут на утечки.

• Залейте в бак смесь бензина АИ-92 и масла для двухтактных двигателей в пропорции 25:1 (для обкатки) или 30:1 (для эксплуатации).
• Откройте топливный кран и прокачайте систему, нажав на праймер карбюратора 3–5 раз, пока топливо не появится в прозрачной трубке.
• Убедитесь, что поплавковая камера заполнена – уровень топлива должен быть на 2–3 мм ниже края дренажного отверстия.

Настройка зажигания сводится к установке правильного угла опережения. Для большинства двигателей от триммеров оптимальный угол составляет 28–32° до верхней мертвой точки (ВМТ). Снимите крышку маховика, совместите метку на маховике с риской на картере и зафиксируйте положение. Отрегулируйте зазор между магнето и маховиком в пределах 0,25–0,35 мм с помощью щупа. Если двигатель не запускается или работает с перебоями, проверьте целостность высоковольтного провода и свечи зажигания – сопротивление провода должно быть 5–10 кОм, а зазор свечи – 0,6–0,7 мм.

После сборки запустите двигатель и прогрейте его 2–3 минуты на холостых оборотах. Плавно закручивайте винт качества смеси до появления перебоев в работе, затем открутите его на 1/4 оборота. Винтом количества установите стабильные обороты холостого хода (1800–2200 об/мин). При резком открытии дросселя двигатель должен мгновенно набирать обороты без провалов. Если наблюдается детонация или перегрев, уменьшите угол опережения зажигания на 2–3° или обедните смесь, закрутив винт качества на 1/8 оборота.

Тестирование и безопасная эксплуатация самодельного мотовелосипеда

Первое тестирование проводите на ровной асфальтированной площадке без препятствий и пешеходов. Начните с проверки работы двигателя на холостом ходу: заведите мотор, дайте ему прогреться 2–3 минуты, затем плавно увеличьте обороты до средних. Обратите внимание на вибрации рамы – при частоте свыше 50 Гц возможны трещины в сварных швах или ослабление крепежа. Зафиксируйте максимальную скорость без нагрузки: для моторов от триммера мощностью 1,5–2 л.с. она не должна превышать 35–40 км/ч. Превышение этого показателя указывает на неправильный подбор передаточного числа или износ цепи.

Проверьте тормозную систему под нагрузкой. Разгонитесь до 20 км/ч и выполните экстренное торможение: тормозной путь на сухом асфальте не должен превышать 4 метров. Если велосипед оснащен дисковыми тормозами, убедитесь, что колодки не перегреваются – после 5–6 резких остановок температура суппорта не должна подниматься выше 150°C (проверяется инфракрасным термометром). Для ободных тормозов критичен износ колодок: при остаточной толщине менее 2 мм замените их немедленно.

• Перед каждой поездкой проверяйте:
  1. Надежность крепления двигателя – затяжка болтов с моментом 12–15 Н·м (используйте динамометрический ключ).
  2. Натяжение цепи – прогиб в средней части не более 10–15 мм при нажатии с усилием 5 кг.
  3. Давление в шинах – для 26-дюймовых колес оптимально 2,5–3 атм, для 28-дюймовых – 3–3,5 атм.
  4. Уровень топлива и масла в двигателе (если используется двухтактный мотор) – смесь бензина АИ-92 с маслом в пропорции 25:1.

Эксплуатация на дорогах общего пользования требует соблюдения дополнительных мер безопасности. Установите зеркала заднего вида с углом обзора не менее 120° и передний белый фонарь мощностью 10 Вт с питанием от отдельного аккумулятора. Носите шлем с сертификацией DOT или ECE, а также защитные перчатки с противоскользящими вставками на ладонях. Избегайте движения в дождь: мокрый асфальт увеличивает тормозной путь на 30–40%, а попадание воды в карбюратор может вызвать остановку двигателя.

Регулярное техническое обслуживание проводите каждые 500 км пробега или раз в месяц. Замените воздушный фильтр (если установлен) – для самодельных конструкций подойдет фильтр от мотоцикла «Минск» или «Восход». Очистите свечу зажигания от нагара, выставив зазор 0,6–0,7 мм. Смажьте цепь специальной смазкой (например, Motul Chain Paste) – это продлит срок службы на 20–30%. При появлении посторонних стуков в двигателе проверьте затяжку головки цилиндра и состояние поршневых колец: компрессия должна быть не ниже 6 кг/см².
