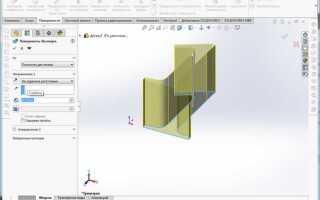

SolidWorks предлагает несколько инструментов для резки деталей, каждый из которых оптимален для конкретных задач. Начинающим важно освоить три основных метода: Вытянутое вырезание, Повернутое вырезание и Вырезание по траектории. Первый подходит для создания прямых отверстий или пазов, второй – для конических или цилиндрических вырезов, третий – для сложных криволинейных разрезов.
Для Вытянутого вырезания используйте эскиз с замкнутым контуром. Убедитесь, что профиль не пересекает грани детали – иначе операция завершится ошибкой. Глубину выреза задавайте параметром Насквозь или фиксированным значением. При работе с тонкостенными деталями активируйте опцию Тонкостенный элемент для контроля толщины стенок.
Повернутое вырезание требует осевой линии и профиля, который будет вращаться вокруг неё. Угол вращения по умолчанию – 360°, но его можно ограничить, например, до 180° для полукруглых вырезов. Ошибки чаще всего возникают из-за неправильного выбора оси или пересечения профиля с телом детали. Проверяйте эскиз инструментом Проверить перед созданием операции.
Сложные вырезы по кривым траекториям выполняются через Вырезание по траектории. Здесь нужны два эскиза: профиль выреза и направляющая кривая. Профиль должен быть перпендикулярен начальной точке траектории, иначе SolidWorks выдаст предупреждение. Для спиральных вырезов используйте Винтовую кривую в качестве направляющей. Не забывайте о параметре Сохранить угол наклона, чтобы профиль не деформировался при движении.
Оптимизируйте процесс, комбинируя инструменты. Например, сначала создайте базовый вырез вытягиванием, затем добавьте фаски или скругления. Для повторяющихся операций используйте Библиотеку элементов – это сократит время на моделирование стандартных отверстий или пазов. Всегда проверяйте результат командой Проверить интерференцию, особенно при работе с сборками.
Как выбрать инструмент резки в зависимости от формы детали
Выбор инструмента резки в SolidWorks напрямую зависит от геометрии детали и требуемой точности. Для простых прямоугольных или цилиндрических вырезов оптимален Вытянутый вырез (Extruded Cut) – он быстр и интуитивен, особенно при работе с эскизами на плоскостях. Если деталь содержит скругления или фаски, используйте Повернутый вырез (Revolved Cut): он позволяет создавать симметричные вырезы вокруг оси, например, для канавок под подшипники или резьбовых отверстий. Для деталей с криволинейными поверхностями (например, лопасти турбин) подойдет Вырез по траектории (Swept Cut), где эскиз профиля движется вдоль заданного пути.
Сложные формы с переменным сечением требуют инструментов с расширенными возможностями:
- Вырез по сечениям (Lofted Cut) – незаменим для создания переходов между разными профилями (например, от квадрата к кругу). Задавайте промежуточные сечения для контроля формы.
- Вырез по поверхности (Surface Cut) – применяется, когда вырез должен повторять сложную поверхность (например, аэродинамические обтекатели). Используйте импортированные или построенные в SolidWorks поверхности.
- Переменный вырез (Variable Pattern Cut) – полезен для массивов вырезов с изменяемыми параметрами (например, отверстия разного диаметра вдоль кривой).
Для деталей с тонкими стенками или мелкими элементами (например, радиаторы, решетки) избегайте инструментов с высокой вычислительной нагрузкой. Вместо Вытянутого выреза используйте Оболочку (Shell) с последующим удалением граней – это снижает риск ошибок при построении. Если требуется вырез с уклоном (например, для литья), применяйте Вытянутый вырез с уклоном (Draft), задавая угол в параметрах операции. Уклон в 1–3° обычно достаточен для большинства пластиковых и металлических деталей.
При работе с листовым металлом инструменты резки выбираются иначе. Для прорезей и отверстий используйте Вырез в листовом металле (Sheet Metal Cut), который автоматически учитывает толщину материала и радиусы гибки. Для создания лапок или вырубных элементов подойдет Фланец с вырезом (Edge Flange with Cut). Если деталь содержит вырезы с поднутрениями (например, для защелок), применяйте Развертку (Unfold) перед резкой, а затем Свертку (Fold) – это предотвращает искажения геометрии.

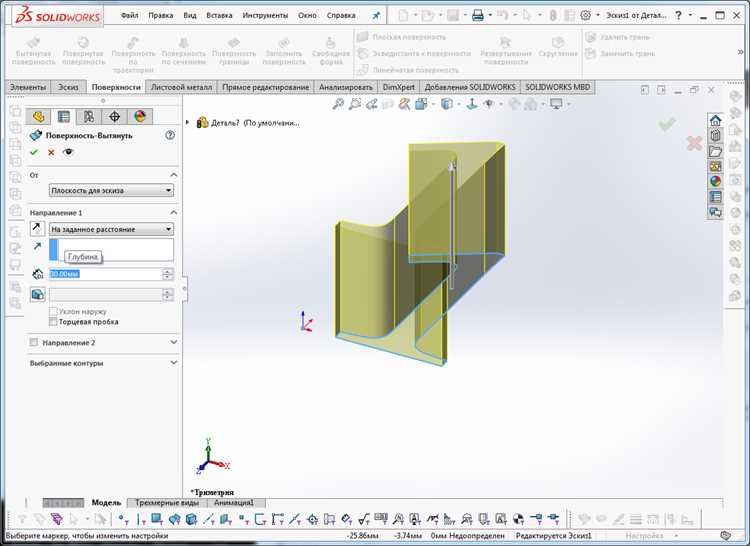

Пошаговая настройка параметров вытянутого выреза для точных пропилов
Вытянутый вырез в SolidWorks – инструмент для создания сквозных или глухих пропилов с заданными геометрическими параметрами. Начните с эскиза на плоскости, перпендикулярной направлению выреза. Используйте инструменты «Линия», «Дуга» или «Сплайн» для построения контура, избегая самопересечений. Замкните контур, иначе операция завершится ошибкой. Для симметричных пропилов применяйте осевые линии и взаимосвязи «Симметрично».
После создания эскиза перейдите в меню «Элементы» и выберите «Вытянутый вырез». В PropertyManager откроется панель настроек. В разделе «Направление 1» задайте глубину выреза: для сквозного пропила выберите «Насквозь», для глухого – укажите числовое значение в миллиметрах. При необходимости активируйте «Направление 2» для двустороннего выреза, например, при обработке деталей с двух сторон.
Для точного позиционирования выреза используйте параметр «Смещение». В таблице ниже приведены типовые значения смещения в зависимости от материала и толщины заготовки:
| Материал | Толщина заготовки (мм) | Рекомендуемое смещение (мм) |
|---|---|---|
| Сталь конструкционная | 2–5 | 0.1–0.3 |
| Алюминий | 3–8 | 0.2–0.5 |
| Пластик (ABS, ПММА) | 1–4 | 0.05–0.2 |
В разделе «Параметры» настройте угол уклона, если требуется конусность. Стандартные значения: 0° для прямых пропилов, 1–3° для литейных уклонов. Для лазерной резки угол уклона не нужен, но при фрезеровании с ЧПУ допустимо 0.5–1° для облегчения съема детали. Активируйте опцию «Тонкостенный элемент», если вырез формирует тонкую стенку (толщина ≤ 1 мм), и укажите её толщину.
Для контроля качества пропила используйте опцию «Проверка пересечений». SolidWorks автоматически выделит конфликтующие зоны красным цветом. Если пересечения обнаружены, откорректируйте эскиз или глубину выреза. При работе с сборками включите «Пропустить пересечения с компонентами», чтобы избежать случайного удаления смежных деталей.
В разделе «Дополнительные параметры» настройте скругления и фаски. Для острых кромок добавьте фаску 0.5×45° или скругление радиусом 0.2–0.5 мм – это снизит концентрацию напряжений. Если вырез пересекает отверстия или другие элементы, используйте «Объединить результаты» для корректного формирования геометрии. Перед подтверждением операции нажмите «Предварительный просмотр» и проверьте траекторию выреза в режиме «Затенение с кромками».
Сохраните настройки как шаблон для повторного использования. В PropertyManager нажмите правой кнопкой мыши на элемент «Вытянутый вырез» в дереве конструирования и выберите «Создать библиотечный элемент». Укажите имя (например, «Вырез_лазер_3мм») и сохраните в папку с пользовательскими шаблонами. Это ускорит работу при массовом создании однотипных пропилов.
Использование команды «Повернутый вырез» для цилиндрических и конических отверстий
Команда «Повернутый вырез» в SolidWorks позволяет создавать отверстия вращением эскиза вокруг оси. Для цилиндрических отверстий достаточно нарисовать прямоугольный профиль в эскизе и выбрать ось вращения, совпадающую с одной из его сторон. Угол поворота по умолчанию – 360°, но его можно уменьшить для частичных вырезов, например, при создании пазов.
При работе с коническими отверстиями эскиз должен содержать трапециевидный профиль. Угол наклона боковых сторон определяет конусность: для стандартных конусов 1:50 используйте угол 1,146°, а для инструментальных конусов Морзе – значения из ГОСТ 25557-2006. Ось вращения всегда проходит через основание трапеции, иначе геометрия выреза будет искажена.
Для точного позиционирования отверстий используйте привязки к существующим граням или осям. Например, если отверстие должно быть соосно с цилиндрической бобышкой, выберите её ось в качестве направляющей. При создании глухих отверстий задайте конечное условие «На расстоянии» и укажите глубину в параметрах команды.
Опция «Тонкостенный элемент» позволяет создавать полые вырезы, например, для облегчения детали. Толщину стенки задавайте с учётом технологических ограничений: минимальная толщина для литья под давлением – 0,8 мм, для фрезеровки – 0,5 мм. Не забывайте проверять пересечения с другими элементами через «Анализ зазоров».
Для конических отверстий с резьбой используйте комбинацию «Повернутого выреза» и команды «Резьба». Сначала создайте конический вырез, затем добавьте резьбу с параметрами из ГОСТ 6111-52 (для дюймовой) или ГОСТ 6211-81 (для метрической). Убедитесь, что угол конуса совпадает с углом резьбы (обычно 60° для метрической).
Ошибки при использовании команды часто связаны с неверным выбором оси вращения или несвязанными элементами эскиза. Перед выполнением выреза проверяйте эскиз на наличие открытых контуров и пересекающихся линий. Для сложных отверстий разбивайте операцию на несколько этапов: сначала создайте базовый вырез, затем добавляйте фаски или скругления отдельными командами.
Создание сложных вырезов с помощью эскизов и направляющих кривых
Направляющие кривые позволяют контролировать траекторию выреза вдоль сложных траекторий. Создайте их через 3D-эскиз (Вставка → 3D-эскиз), используя комбинацию сплайнов, дуг и прямых линий. Для точного позиционирования привязывайтесь к существующим граням или кромкам детали с помощью Взаимосвязей (например, Касательность или Совпадение). При построении кривых избегайте резких изломов – плавные переходы обеспечат стабильность геометрии при последующем вытягивании.
- Для вырезов с переменным сечением используйте Вытянутый вырез с направляющей (Элементы → Вытянутый вырез → Направляющая кривая). Выберите сначала профиль эскиза, затем направляющую кривую – SolidWorks автоматически адаптирует сечение вдоль траектории.
- При работе с несколькими направляющими применяйте Композитную кривую (Вставка → Кривая → Композитная) для объединения отдельных сегментов в единый путь.
- Для винтовых вырезов задайте направляющую как Спираль/Пружину (Вставка → Кривая → Спираль/Пружина) и используйте её в качестве траектории.
Оптимизируйте процесс, разбивая сложные вырезы на этапы. Сначала создайте базовый вырез с простой направляющей, затем добавьте детализацию через дополнительные эскизы и операции Объединение тел или Вычитание тел. Для проверки корректности используйте Анализ уклона (Инструменты → Анализ уклона) – он выявит потенциальные проблемы с поднутрениями или недопустимыми углами. Сохраняйте промежуточные состояния через Конфигурации, чтобы быстро возвращаться к рабочим вариантам при ошибках.
Обработка ошибок при резке: как исправить пересечения и недопустимые контуры
Недопустимые контуры – это замкнутые профили, которые не могут быть корректно обработаны системой из-за нарушения топологии. Например, эскиз с двумя пересекающимися окружностями без общих точек или контур с нулевой площадью. В таких случаях SolidWorks отображает предупреждение «Невозможно создать вырез». Разбейте сложные эскизы на несколько простых, используя команду «Разбить объекты» (Split Entities), или перерисуйте контур с нуля, соблюдая правило: один замкнутый профиль – один вырез.
Ошибка «Пересечение тел» возникает при попытке создать вырез, который полностью разделяет деталь на несвязанные части. SolidWorks не поддерживает модели с несколькими отдельными телами в одном документе детали, если это не предусмотрено заранее. Решение: либо измените глубину выреза, чтобы оставить тонкую перемычку (0.1–0.5 мм), либо используйте команду «Разделить» (Split) для создания отдельных тел с последующим сохранением их в разные файлы.
Если при резке появляется сообщение «Невозможно создать тонкостенный элемент», проверьте толщину стенок целевой детали. Минимально допустимая толщина зависит от материала и настроек системы, но обычно составляет 0.01 мм для металлов и 0.1 мм для пластиков. Увеличьте толщину стенки или измените направление выреза, чтобы избежать образования слишком тонких участков. Для контроля используйте инструмент «Толщина» (Thickness Analysis) в меню «Оценить».
При работе с импортированными моделями часто возникают ошибки из-за некорректной геометрии: разорванные поверхности, зазоры или перекрытия. Перед резкой выполните диагностику через «Проверить геометрию» (Check) в меню «Инструменты». Устраните дефекты с помощью команд «Заполнить поверхность» (Fill Surface) или «Исправить кромки» (Repair Edges). Если модель содержит мелкие детали (менее 0.001 мм), увеличьте её масштаб или упростите геометрию.
Ошибка «Невозможно создать вырез из-за несовместимых граней» указывает на конфликт между эскизом инструмента и криволинейными поверхностями детали. В таких случаях попробуйте изменить тип выреза: вместо «Вытянутого выреза» используйте «Поверхностный вырез» (Surface Cut) или «По траектории» (Swept Cut). Альтернативный способ – создать вспомогательную плоскость, параллельную поверхности, и выполнить вырез от неё. Для сложных поверхностей используйте команду «Проекционный вырез» (Projected Cut).
Если после всех исправлений ошибки сохраняются, проверьте порядок операций в дереве конструирования. Переместите вырез выше или ниже других элементов, чтобы избежать конфликтов. В крайнем случае создайте новый эскиз на отдельной плоскости и повторите операцию. Для сложных деталей используйте метод «пошагового моделирования»: создавайте вырезы по одному, проверяя результат после каждого действия. Сохраняйте промежуточные версии файла, чтобы иметь возможность вернуться к рабочему состоянию.
