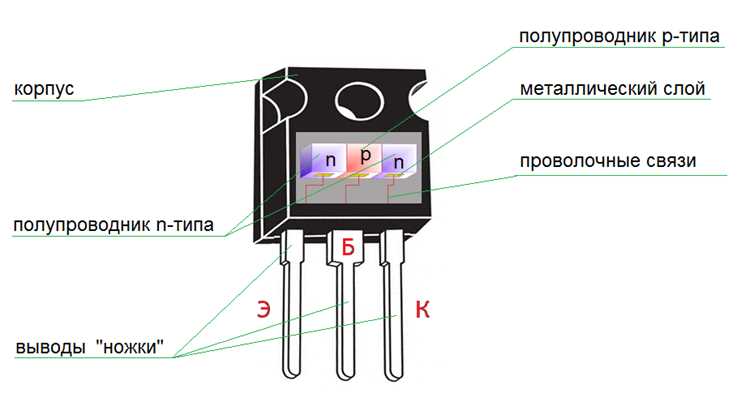

Полевые транзисторы (MOSFET) – ключевые элементы в силовых цепях, коммутации и усилителях. Но маркировка на корпусе часто отсутствует или стёрта, а datasheet недоступен. В таких случаях выбор строится на измерениях и анализе конструктивных особенностей. Начнём с определения типа канала: n-канальные транзисторы встречаются чаще, p-канальные – реже, но критичны для низковольтных схем с отрицательным питанием.
Первый шаг – проверка порогового напряжения (VGS(th)). Подключите затвор к источнику через резистор 10 кОм, а сток – к мультиметру в режиме измерения сопротивления. Подавайте напряжение на затвор с шагом 0,5 В. Если сопротивление сток-исток резко падает при 2–4 В – это логический уровень (подходит для 3,3–5 В), если при 5–10 В – стандартный (для 12–24 В). Транзисторы с VGS(th) выше 10 В требуют драйверов.
Далее оцените максимальное напряжение сток-исток (VDS). На корпусе часто указывают класс напряжения (например, «60V» или «100V»). Если маркировки нет, ориентируйтесь на размеры: транзисторы на 20–60 В обычно в корпусах TO-220 или DPAK, на 100–200 В – в TO-247 или TO-264. Для импульсных источников питания берите запас по напряжению в 1,5–2 раза выше рабочего.
Ток стока (ID) определяется по тепловому режиму. Если транзистор нагревается до 60°C при токе 5 А – его реальный ID ниже заявленного. Для точной оценки соберите тестовую схему с нагрузкой и измерьте падение напряжения на стоке. Рассчитайте мощность по формуле P = ID × VDS. Если P превышает 1–2 Вт – используйте радиатор.
Внутренний диод (body diode) критичен для мостовых схем. Проверьте его наличие мультиметром в режиме прозвонки: подключите щупы к стоку и истоку. Если диод есть, сопротивление будет низким в одном направлении. Для синхронного выпрямления выбирайте транзисторы с низким прямым падением (менее 0,7 В при 1 А).
Ключевые параметры для сравнения при отсутствии datasheet:
- RDS(on) – сопротивление открытого канала (чем ниже, тем лучше; для 10 А – не выше 20 мОм);
- Qg – заряд затвора (для быстрой коммутации – менее 20 нКл);
- td(on)/td(off) – времена включения/выключения (для ШИМ – не более 100 нс).
Если транзистор извлечён из платы, проанализируйте соседние компоненты. В импульсных преобразователях часто используют пары MOSFET с близкими характеристиками. В усилителях звука – транзисторы с высоким VDS и низким шумом. Для замены берите аналоги с запасом по току и напряжению на 20–30%.
Определение типа полевого транзистора по схеме и задаче
Если схема требует коммутации высоких токов (свыше 10 А) при низком напряжении питания (до 30 В), выбирайте MOSFET с каналом N-типа и предельным током стока не менее 1,5–2 кратного рабочего. Для ключевых приложений с частотой переключения выше 100 кГц обратите внимание на параметр Qg (заряд затвора) – оптимальное значение лежит в диапазоне 5–20 нКл. В схемах с индуктивной нагрузкой (двигатели, реле) критичен параметр VDS – он должен превышать напряжение питания минимум на 20%. Пример: для 12-вольтовой системы подойдет транзистор с VDS ≥ 30 В, например, IRFZ44N или его аналоги.
В аналоговых усилителях с малым уровнем сигнала (менее 1 В) и требованиями к низкому шуму (ниже 1 нВ/√Гц) используйте JFET с каналом P-типа, такие как 2N5460 или BF245. Их преимущество – высокая крутизна (gm > 1 мСм) и низкий ток утечки затвора (менее 1 нА). Для схем с высоким входным сопротивлением (более 1 МОм) проверяйте параметр IGSS – он должен быть на порядок ниже рабочего тока. В радиочастотных приложениях (выше 10 МГц) критичен параметр Ciss (входная емкость) – выбирайте транзисторы с Ciss < 10 пФ, например, J310.
Для схем с двуполярным питанием (±15 В и выше) подходят MOSFET с каналом P-типа, например, IRF9540N, если требуется коммутация нагрузки относительно отрицательной шины. В импульсных стабилизаторах с синхронным выпрямлением используйте парные транзисторы: N-канальный для верхнего плеча (например, IRLZ44N) и P-канальный для нижнего (IRF9540N), согласовав их по RDS(on) и времени переключения. При работе с логическими уровнями (3,3–5 В) выбирайте MOSFET с пороговым напряжением VGS(th) ≤ 2 В, такие как IRLML6401 или DMG2302L.
Как измерить ключевые параметры мультиметром перед выбором
Для проверки порогового напряжения (VGS(th)) соберите простую схему: подайте напряжение между затвором и истоком через потенциометр (например, 10 кОм), а мультиметр переведите в режим измерения постоянного напряжения (DCV). Постепенно увеличивайте напряжение, пока сопротивление между стоком (Drain) и истоком не начнет резко падать (менее 1 кОм). Зафиксируйте значение VGS – это и есть пороговое напряжение. Для логических MOSFET оно обычно составляет 2–4 В, для силовых – 4–10 В.
Измерение сопротивления канала (RDS(on)) требует подачи напряжения на затвор, превышающего VGS(th) на 2–3 В. Подключите мультиметр в режиме измерения сопротивления (Ω) между стоком и истоком. Для N-канальных MOSFET при напряжении на затворе +10 В (относительно истока) RDS(on) должно быть в пределах 10–100 мОм для современных моделей. Если значение превышает 1 Ом, транзистор не подходит для высокочастотных или мощных применений.
| Параметр | Режим мультиметра | Типичные значения | Примечания |
|---|---|---|---|
| Сопротивление затвор-исток | Диодный тест (Ω) | OL (бесконечность) | Любое конечное значение – утечка |
| VGS(th) | DCV (20 В) | 2–10 В | Зависит от типа MOSFET |
| RDS(on) | Ω (200 мОм) | 10–500 мОм | Измеряется при открытом канале |
Проверка целостности диода встроенного в MOSFET (для защиты от обратного напряжения) проводится в режиме диодного теста. Подключите красный щуп к истоку, черный – к стоку. Мультиметр должен показать падение напряжения 0.4–0.7 В (для кремниевых транзисторов). Обратное подключение (красный на сток, черный на исток) должно давать OL. Если показания одинаковы в обоих направлениях, диод пробит.
Для оценки быстродействия (время переключения) мультиметр не подходит – требуется осциллограф. Однако косвенно оценить пригодность транзистора для высокочастотных схем можно по емкости затвор-исток (Ciss). Подключите мультиметр в режиме измерения емкости (если есть) между затвором и истоком. Для силовых MOSFET Ciss составляет 500–5000 пФ, для логических – 50–500 пФ. Чем ниже емкость, тем быстрее переключение, но выше требования к драйверу затвора.
Подбор аналогов по напряжению сток-исток и току стока
Основные параметры для замены полевого транзистора – максимальное напряжение сток-исток (VDS) и непрерывный ток стока (ID). Минимальный запас по VDS должен составлять 20–30% от рабочего напряжения схемы. Например, для цепи с 12 В выбирайте транзистор с VDS ≥ 15 В. Исключение – импульсные режимы: здесь требуется запас 50–100% из-за переходных процессов. По току стока ориентируйтесь на пиковые нагрузки, а не средние значения. Если схема потребляет 5 А, ищите транзистор с ID ≥ 7–8 А, учитывая тепловые ограничения.
- Для низковольтных приложений (до 30 В) подойдут MOSFET с VDS 40–60 В: IRFZ44N (55 В, 49 А), IRLB8743 (30 В, 200 А).
- В высоковольтных цепях (200–400 В) используйте транзисторы с VDS 500–600 В: IXFH10N60P (600 В, 10 А), STW11NM60 (600 В, 11 А).
- Для коммутации больших токов (50 А и выше) выбирайте приборы с низким RDS(on) (≤ 5 мОм): IXFN120N60 (600 В, 120 А), IPW60R041C6 (600 В, 60 А).
При подборе аналога проверяйте также пороговое напряжение затвора (VGS(th)) и тип канала (N- или P-канал). Для логических уровней (3,3–5 В) подходят транзисторы с VGS(th) ≤ 2 В, например, IRLZ44N (N-канал, 55 В, 47 А) или IRF9540N (P-канал, 100 В, 23 А). В схемах с высоким напряжением затвора (10–15 В) допустимы приборы с VGS(th) до 4 В, такие как IRFP460 (500 В, 20 А). Всегда сверяйтесь с datasheet на предмет максимального тока затвора и времени переключения – эти параметры критичны для импульсных источников питания и драйверов двигателей.
Использование даташитов похожих моделей для сравнения характеристик
Если маркировка транзистора стёрта или неизвестна, найдите даташиты аналогов по ключевым параметрам: максимальному току стока (ID), напряжению сток-исток (VDS), сопротивлению открытого канала (RDS(on)) и пороговому напряжению затвора (VGS(th)). Например, при поиске замены для IRF540 (ID=33 А, VDS=100 В) отберите модели с близкими значениями: IRFB4110 (38 А, 100 В) или STW40N100K5 (40 А, 100 В). Сравните графики зависимости RDS(on) от VGS – расхождения более 20% указывают на потенциальные проблемы с перегревом.
Обратите внимание на тепловые характеристики: тепловое сопротивление переход-корпус (RθJC) и максимальную температуру перехода (TJ(max)). Для транзисторов в корпусе TO-220 типичные значения RθJC составляют 1–2 °C/Вт. Если в даташите аналога этот параметр выше (например, 3 °C/Вт), потребуется более эффективный радиатор или снижение рабочего тока. Проверьте также безопасную рабочую область (SOA) – графики показывают допустимые комбинации VDS и ID при разных длительностях импульсов.
Сравните динамические параметры: время включения/выключения (ton/toff), заряд затвора (Qg) и входную ёмкость (Ciss). Для высокочастотных приложений критичны значения Qg – чем оно ниже, тем быстрее переключение. Например, IRLZ44N (Qg=48 нКл) уступает по скорости IRF3205 (Qg=146 нКл), но превосходит его по RDS(on) (22 мОм против 8 мОм). При работе на частотах выше 100 кГц выбирайте модели с Qg<50 нКл.
Проанализируйте предельные режимы: максимальный ток затвора (IG), напряжение затвор-исток (VGS(max)) и энергию лавинного пробоя (EAS). Если в схеме используется драйвер с ограничением по току (например, 2 А), избегайте транзисторов с высоким Qg, требующих больших токов для быстрого переключения. Для индуктивных нагрузок проверьте EAS – модели с низким значением (менее 100 мДж) могут выходить из строя при переходных процессах.
Изучите рекомендации по монтажу: максимальное усилие прижима для корпусов TO-247 (обычно 0,6–0,8 Н·м) или тепловые интерфейсы для SMD-транзисторов. В даташитах часто приводятся типовые схемы включения с указанием номиналов резисторов затвора (RG) и снабберных цепей. Например, для IRFP460 рекомендуется RG=10 Ом при VGS=10 В, а для IRF540N – 4,7 Ом при 12 В. Игнорирование этих данных может привести к паразитным колебаниям или повреждению затвора.
Сопоставьте данные из нескольких даташитов: производители иногда завышают параметры в маркетинговых целях. Например, китайские аналоги часто указывают RDS(on) при VGS=10 В, тогда как реальные значения при 5 В могут быть в 2–3 раза выше. Проверяйте тестовые условия – если в даташите RDS(on) измерено при 25 °C, а в вашей схеме температура достигает 100 °C, умножьте значение на температурный коэффициент (обычно 1,5–2). Для критичных применений заказывайте образцы и тестируйте их в реальных режимах.
Проверка работоспособности транзистора в тестовой цепи
Соберите простую схему на макетной плате: источник питания 5–12 В, резистор нагрузки 1–10 кОм и проверяемый MOSFET. Для N-канального транзистора подключите исток к земле, сток – к нагрузке, а затвор через резистор 10–100 кОм к плюсу питания. Если транзистор исправен, при подаче напряжения на затвор нагрузка (например, светодиод) должна загореться. Для P-канального транзистора полярность меняется: исток к плюсу, сток к нагрузке, затвор через резистор к земле.
Измерьте падение напряжения между стоком и истоком мультиметром в режиме постоянного напряжения. При открытом транзисторе оно должно быть близко к нулю (менее 0,1 В для логических MOSFET, до 0,5 В для силовых). Если напряжение равно напряжению питания, транзистор не открывается – проверьте полярность подключения или целостность затвора. Для проверки порогового напряжения (VGS(th)) плавно увеличивайте напряжение на затворе до момента срабатывания нагрузки.
Используйте осциллограф для проверки динамических характеристик. Подайте на затвор прямоугольный сигнал амплитудой 5–10 В и частотой 1–10 кГц через резистор 1 кОм. На стоке должен наблюдаться сигнал с фронтами не более 100 нс для быстрых MOSFET (например, серии IRLZ44N) или до 1 мкс для низкочастотных. Замедленные фронты указывают на утечку затвора или повреждение кристалла. При наличии паразитных колебаний добавьте снабберную цепь (RC-цепочку 10 Ом + 1 нФ) параллельно стоку-истоку.
Проверьте ток утечки затвора. Отключите затвор от цепи и измерьте ток между затвором и истоком мультиметром в режиме микроамперметра. Допустимое значение – менее 1 мкА при комнатной температуре. Превышение указывает на пробой диэлектрика затвора, что приводит к нестабильной работе или отказу транзистора под нагрузкой. Для силовых MOSFET (например, IRFP460) ток утечки может достигать 10 мкА при 150°C – сверяйтесь с даташитом.
Тестируйте транзистор под нагрузкой, близкой к рабочей. Подключите резистивную нагрузку (например, 10 Ом для тока 1 А при 12 В) и контролируйте температуру корпуса термопарой. Через 1–2 минуты работы температура не должна превышать 60°C без радиатора. Если транзистор греется сильнее, проверьте сопротивление канала (RDS(on)) мультиметром в режиме омметра при открытом затворе – оно должно соответствовать паспортным значениям (например, 0,027 Ом для IRF3205 при VGS = 10 В).
Для проверки защиты от статического электричества подайте на затвор напряжение, превышающее максимально допустимое (обычно ±20 В для MOSFET). Если транзистор выдерживает кратковременное превышение без изменения параметров, защита исправна. Однако длительное воздействие даже на 5 В выше нормы может привести к скрытым дефектам – избегайте таких испытаний без необходимости. После проверки измерьте пороговое напряжение заново: его изменение более чем на 10% свидетельствует о деградации структуры.
Зафиксируйте результаты проверки: напряжение открытия, ток утечки, RDS(on), температуру под нагрузкой и время переключения. Сравните с эталонными значениями из даташита или данными с аналогичных исправных транзисторов. Расхождения более 20% указывают на неисправность или несоответствие заявленным характеристикам. Храните рабочие образцы отдельно, маркируя их параметры для быстрого отбора в будущих проектах.
