Активные акустические системы отличаются встроенным усилителем мощности, который часто становится слабым звеном: выходит из строя, ограничивает выбор источника сигнала или просто не устраивает по качеству звука. Переделка в пассивные колонки позволяет использовать внешний усилитель, расширяет возможности подключения и продлевает срок службы динамиков. Процесс требует базовых навыков пайки, понимания схемотехники и точного расчета импеданса.
Для работы понадобятся: мультиметр (для проверки сопротивления динамиков), паяльник (40–60 Вт), припой, термоусадочные трубки, провода сечением не менее 1,5 мм², клеммные колодки или разъемы типа «банан». Из инструментов – отвертки, кусачки, стриппер для снятия изоляции. Если в колонках установлены фильтры (кроссоверы), их можно оставить, но часто проще заменить на новые, подобрав параметры под динамики.
Первый шаг – демонтаж усилителя. В большинстве моделей он расположен на отдельной плате, закрепленной на задней панели или внутри корпуса. Отпаяйте провода, ведущие к динамикам, и зафиксируйте их маркировку (например, «+» и «−» для низкочастотника, «+» и «−» для твитера). Замерьте сопротивление каждого динамика: типичные значения – 4, 6 или 8 Ом. Суммарный импеданс параллельно подключенных динамиков рассчитывается по формуле 1/Zобщ = 1/Z1 + 1/Z2. Например, два 8-омных динамика дадут 4 Ома – это важно для совместимости с внешним усилителем.
общ = 1/Z1 + 1/Z2. Например, два 8-омных динамика дадут 4 Ома – это важно для совместимости с внешним усилителем.»>
При подключении используйте провода с минимальным сопротивлением: медь, бескислородная медь (OFC) или серебро. Длина проводов внутри колонки не должна превышать 30 см, иначе возрастут потери сигнала. Если в оригинальной конструкции были экранированные кабели (например, для твитера), замените их на аналогичные. Для соединения с усилителем выведите провода на клеммы или разъемы, закрепив их на задней панели через резиновые втулки, чтобы избежать перетирания.
После сборки проверьте фазировку динамиков: подайте тестовый сигнал (например, синусоиду 100 Гц) и убедитесь, что диффузоры движутся синфазно. Если один из них «уходит» внутрь, а другой наружу, поменяйте полярность подключения. Для проверки звука используйте усилитель с запасом мощности: на 20–30% выше номинальной мощности динамиков. Избегайте перегрузок – пассивные колонки не имеют защиты, в отличие от активных.
Какие инструменты и материалы понадобятся для переделки
Первым делом потребуется мультиметр с диапазоном измерения сопротивления до 20 Ом и возможностью прозвонки цепей. Он нужен для проверки целостности катушек динамиков, определения номинала резисторов в усилителе и поиска коротких замыканий. Без точных измерений легко повредить колонки или получить нестабильную работу после переделки.
Для разборки корпуса понадобятся крестовая и плоская отвёртки с магнитными наконечниками, а также набор бит Torx (обычно T8–T15) – многие активные колонки, особенно бюджетные модели, собраны на винтах с шестигранными шлицами. Если корпус склеен, пригодится медиатор для гитары или тонкий металлический шпатель для аккуратного разделения деталей без сколов.
Паяльная станция с регулировкой температуры (250–350°C) и тонким жалом (1–2 мм) необходима для отпайки проводов от платы усилителя и последующего подключения динамиков напрямую. Вместо канифоли лучше использовать безотмывочный флюс в шприце – он не оставляет липких остатков и снижает риск коррозии контактов. Для изоляции мест пайки подойдёт термоусадочная трубка диаметром 2–4 мм или изолента на основе ПВХ.
Из расходных материалов критически важны акустические провода сечением не менее 0,75 мм² для низкочастотных динамиков и 0,5 мм² для высокочастотных. Медные многожильные провода с бескислородной жилой (OFC) предпочтительнее – они минимизируют потери сигнала. Для фиксации проводов внутри корпуса используйте нейлоновые стяжки или клей-герметик на силиконовой основе, чтобы избежать дребезга при вибрации.
Если в колонках установлены динамики с импедансом ниже 4 Ом, потребуется балластный резистор для согласования нагрузки. Его номинал рассчитывается по формуле: R = (Z_усилителя × Z_динамика) / (Z_усилителя − Z_динамика), где Z_усилителя – выходное сопротивление вашего усилителя (обычно 4–8 Ом), а Z_динамика – импеданс динамика. Резистор должен быть мощностью не менее 10 Вт, лучше керамический проволочный, чтобы избежать перегрева.
Для защиты динамиков от постоянного тока при подключении к усилителю без разделительных конденсаторов установите предохранитель на 1–2 А в разрыв плюсового провода. В качестве держателя подойдёт стандартный автомобильный блок на 6,3×32 мм. Дополнительно пригодится наждачная бумага с зернистостью P400–P600 для зачистки контактов и спирт изопропиловый (не менее 90%) для обезжиривания поверхностей перед пайкой.
Как правильно разобрать активные колонки без повреждений
Перед началом разборки отключите колонки от сети и аудиоисточника. Даже в выключенном состоянии конденсаторы усилителя могут сохранять заряд – подождите 10–15 минут, чтобы избежать случайного разряда через корпус или инструменты. Подготовьте рабочее место: ровная поверхность с мягкой подложкой (например, антистатический коврик или ткань) предотвратит царапины на пластиковых и металлических деталях.
Изучите конструкцию корпуса. Большинство активных колонок скреплены винтами под крестовую отвёртку (PH1 или PH2), но встречаются и шестигранные (2,5–4 мм), а также скрытые за декоративными заглушками. Осмотрите швы на наличие защёлок – их часто размещают по периметру задней панели или вдоль стыков передней решётки. Для колонок с деревянным корпусом проверьте наличие клеевых соединений: их разборка требует аккуратного поддевания пластиковым медиатором или тонким ножом.
- Инструменты, которые понадобятся:
- Набор отвёрток (крестовые, плоские, шестигранные);
- Пластиковые лопатки или медиаторы для разъединения защёлок;
- Пинцет для извлечения мелких деталей (например, светодиодов);
- Мультиметр для проверки остаточного напряжения на плате;
- Магнитная подставка для винтов (предотвращает потерю).
Начинайте разборку с задней панели. Здесь обычно расположены разъёмы питания, регуляторы громкости и входы RCA/XLR. Открутите винты по периметру, затем аккуратно отсоедините провода, ведущие к динамикам и плате усилителя. Маркируйте их малярным скотчем с обозначением полярности (+/-) и местоположения (например, «LF» – низкочастотный динамик). Если провода припаяны, используйте паяльник мощностью 30–40 Вт с тонким жалом, чтобы не перегреть контакты.
При снятии передней решётки действуйте осторожно: она часто крепится на пластиковых защёлках, которые легко сломать. Вставьте пластиковую лопатку в зазор между решёткой и корпусом, начиная с нижнего края, и медленно продвигайтесь вверх, отжимая защёлки по одной. Если решётка приклеена (характерно для бюджетных моделей), прогрейте стыки феном при температуре 60–80°C в течение 30–60 секунд – клей размягчится, и деталь отойдёт без усилий.
Динамики в активных колонках обычно фиксируются 4–8 винтами диаметром 3–4 мм. Открутив их, извлеките динамик вместе с прокладкой (поролон или резина) – она предотвращает вибрации и должна остаться целой. Осмотрите магнитную систему: если на ней скопилась пыль, удалите её мягкой кистью или сжатым воздухом. Не касайтесь диффузора и подвеса пальцами – жировые следы могут ухудшить звучание.
Способы отключения встроенного усилителя и платы питания
Плата питания часто содержит трансформатор, выпрямитель и конденсаторы фильтра. Отключите её, удалив провода, идущие к усилителю, или выпаяв диодный мост (обычно маркирован как MB6S, 1N4007 или аналоги). Если трансформатор встроен в общую плату, перережьте дорожки после вторичной обмотки. В импульсных блоках питания (с ШИМ-контроллерами типа UC3843) отключите силовой ключ (MOSFET) или удалите дроссель выходного фильтра. Перед работой разрядите электролитические конденсаторы – напряжение на них может достигать 35–50 В даже после отключения от сети.
| Элемент | Способ отключения | Риск повреждения |
|---|---|---|
| Микросхема усилителя | Перерезка дорожек V+/V- или выпайка | Низкий (если не задеть соседние цепи) |
| Транзисторные ключи | Разрыв цепи базы/эмиттера | Средний (возможен пробой при статическом электричестве) |
| Диодный мост | Выпайка или перерезка проводов | Низкий |
| ШИМ-контроллер | Удаление MOSFET или дросселя | Высокий (требует точности) |
После отключения усилителя и блока питания подключите динамики напрямую к входным клеммам. Используйте экранированный кабель с сечением не менее 0,75 мм² для минимизации потерь. Если на плате остались активные цепи (например, кроссоверы с операционными усилителями), отключите их, удалив соответствующие микросхемы или перерезав дорожки. Проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки – сопротивление между плюсом и минусом динамика должно соответствовать его номинальному импедансу (обычно 4–8 Ом).

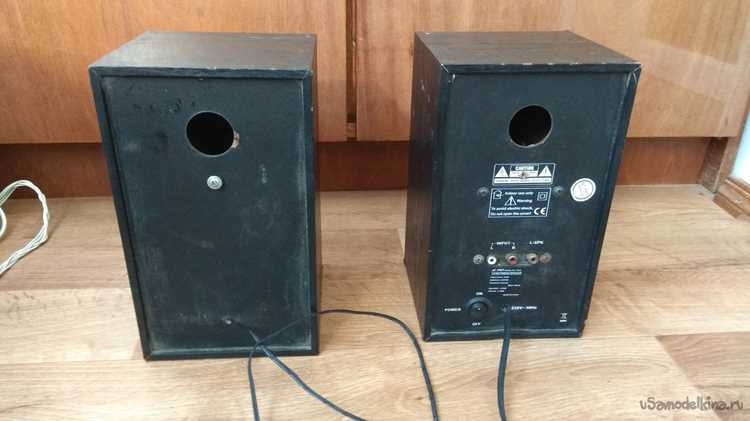

Подбор и подключение внешнего усилителя к динамикам
Мощность усилителя должна соответствовать номинальной мощности динамиков с запасом 20–30%. Например, для колонок 50 Вт RMS выбирайте усилитель 60–70 Вт на канал. Превышение мощности более чем на 50% грозит повреждением звуковой катушки, особенно при длительной работе на высокой громкости. Обратите внимание на импеданс: если динамики имеют 4 Ом, усилитель должен поддерживать этот номинал или ниже (например, 2–8 Ом). Несоответствие импеданса снижает эффективность работы и может привести к перегреву усилителя.
Подключайте динамики к усилителю проводами сечением не менее 1,5 мм² для коротких линий (до 3 м) и 2,5 мм² для длинных (5–10 м). Используйте бескислородную медь (OFC) или серебряное покрытие для минимизации потерь сигнала. Разъемы – позолоченные клеммы или пайка: окисление контактов на 0,1 Ом увеличивает искажения на 5–7%. При подключении соблюдайте полярность: перепутанные «+» и «–» на одном из динамиков снижают стереоэффект и басовую отдачу на 10–15 дБ. Перед первым включением установите регулятор громкости усилителя на минимум, затем постепенно увеличивайте уровень, проверяя отсутствие хрипов или перегрева.
Проверка звука и настройка акустики после переделки
После демонтажа усилителя и подключения пассивных колонок к внешнему источнику сигнала первым шагом станет тестирование на искажения. Подключите колонки к проверенному усилителю или ресиверу с мощностью, не превышающей номинал динамиков (например, 50 Вт на 8 Ом для стандартных 100-ваттных НЧ-динамиков). Запустите тестовый трек с чистым синусоидальным сигналом на частоте 1 кГц – при правильной сборке звук должен быть ровным, без хрипов или дребезга. Если слышны искажения, проверьте пайку клемм, целостность проводов и отсутствие замыканий в разделительных конденсаторах (для ВЧ-драйверов).
Для оценки частотного баланса используйте специализированное ПО, например Room EQ Wizard или REW. Подключите измерительный микрофон (даже бюджетный Behringer ECM8000 подойдет) к звуковой карте и снимите АЧХ в точке прослушивания. Обратите внимание на провалы в области 100–300 Гц (типичны для неправильно подобранных кроссоверов) и пики выше 5 кГц (могут указывать на резонанс корпуса). При необходимости скорректируйте АЧХ эквалайзером усилителя или замените компоненты кроссовера: увеличьте емкость конденсаторов для сглаживания ВЧ или добавьте резисторы для ослабления пиков.
Настройка фазировки критична для стереоэффекта. Подключите обе колонки к одному каналу усилителя и воспроизведите монофонический сигнал (например, барабанный бой). Если бас звучит слабо или «размазанно», поменяйте полярность подключения одного из динамиков. Для проверки фазы в многополосных системах используйте тестовые треки с разделением частот: при правильной фазировке звук должен казаться исходящим из одной точки между колонками. Если низкие частоты «уходят» в сторону, отрегулируйте расстояние между колонками или угол их наклона (оптимальный угол для большинства помещений – 60°).
Финальный этап – адаптация к помещению. Расположите колонки на расстоянии 1–1,5 м от задней стены и не менее 0,5 м от боковых поверхностей, чтобы минимизировать ранние отражения. Для комнат с мягкой мебелью добавьте акустические панели на первых точках отражения (найдите их, смотря на колонки из точки прослушивания – зеркало на стене поможет). Если бас слишком «гулкий», установите бас-ловушки в углах или уменьшите мощность усилителя на частотах ниже 150 Гц. Запишите контрольный трек до и после настройки – разница в детализации средних частот и глубине сцены будет очевидна.
Типичные ошибки при переделке и как их избежать
Первая и самая опасная ошибка – игнорирование импеданса динамиков. Активные колонки часто рассчитаны на низкоомные нагрузки (4–6 Ом), а усилители для пассивных систем могут требовать 8 Ом и выше. Подключение динамика с импедансом ниже рекомендованного приведёт к перегреву усилителя и его выходу из строя. Перед переделкой измерьте сопротивление динамиков мультиметром и сверьтесь с характеристиками будущего усилителя. Если значения не совпадают, используйте согласующий трансформатор или выберите другой усилитель.
Вторая распространённая проблема – сохранение встроенного блока питания. Многие пытаются оставить его для питания светодиодов или других вспомогательных цепей, не учитывая, что он может создавать помехи в аудиотракте. Даже если блок питания гальванически развязан, его электромагнитные наводки проникают в сигнальные цепи через общий корпус. Решение: полностью демонтируйте блок питания или используйте отдельный источник с экранированными проводами.
Неправильная распайка разъёмов – третья ошибка, которая приводит к коротким замыканиям или обрывам сигнала. В активных колонках часто используются комбинированные разъёмы (например, XLR + Jack), где контакты могут быть соединены с платой усилителя напрямую. При переделке важно не только отключить эти провода, но и заизолировать их термоусадкой или изолентой. Оставленные оголённые контакты могут замкнуть на корпус или другие цепи, вызвав необратимые повреждения.
Четвёртая ошибка – пренебрежение экранированием кабелей. В пассивных системах сигнал идёт напрямую от источника к динамикам, и любые наводки становятся заметными. Если при переделке вы используете неэкранированные провода (например, обычные акустические кабели) для подключения разъёмов к динамикам, риск появления фона или помех возрастает в разы. Замените их на экранированные аудиокабели с минимальным сечением 0,5 мм² и обязательно заземлите экран на корпус колонки.
Пятая проблема – неверный выбор сечения проводов. Многие используют слишком тонкие провода (менее 0,75 мм²), что приводит к потерям мощности и искажениям на высоких частотах. Для колонок мощностью до 50 Вт минимальное сечение должно быть 1,5 мм², а для более мощных систем – 2,5 мм² и выше. Также избегайте скруток: используйте паяные соединения или клеммные колодки, иначе окисление контактов ухудшит звук уже через несколько месяцев.
Шестая ошибка – игнорирование фазировки динамиков. В активных колонках фаза уже учтена при сборке, но при переделке её легко нарушить. Если подключить динамики в противофазе, басовые частоты будут гаситься, а звук станет «размытым». Проверьте фазировку с помощью батарейки: при правильном подключении диффузор должен двигаться наружу при подаче «+» на «+». Если движение обратное, поменяйте полярность проводов.
Седьмая распространённая ошибка – использование некачественных разъёмов. Дешёвые RCA или Jack-разъёмы окисляются, что приводит к треску и пропаданию сигнала. Выбирайте разъёмы с позолоченными контактами и надёжным креплением к корпусу. Также избегайте пластиковых изоляторов: они трескаются при механических нагрузках, нарушая контакт. Лучший вариант – металлические разъёмы с резьбовым креплением.
Восьмая ошибка – отсутствие тестирования после переделки. Многие собирают колонки, подключают их к усилителю и сразу включают на полную мощность. Это чревато выходом из строя динамиков или усилителя из-за возможных коротких замыканий или неправильной фазировки. После сборки подайте сигнал с генератора частот (или с телефона через усилитель) на минимальной громкости и постепенно увеличивайте её, проверяя отсутствие искажений, фона и перегрева компонентов.
