Ступица переднего колеса – ключевой элемент подвески, отвечающий за передачу крутящего момента от привода, удержание колеса и обеспечение его вращения с минимальным сопротивлением. В современных автомобилях она интегрирована с подшипниковым узлом, который выдерживает радиальные и осевые нагрузки до 5–7 тонн в зависимости от модели. Конструкция включает фланец для крепления диска, шлицевой вал (в случае приводных колёс) и посадочные поверхности для подшипников, часто выполненных по схеме двухрядных шариковых или конических роликовых.
Типовая ступица изготавливается из высокопрочной стали (например, 40Х или 30ХГСА) с термообработкой до твёрдости HRC 58–62. Внутренний диаметр подшипникового узла полируется до шероховатости Ra 0,2–0,4 мкм, чтобы исключить преждевременный износ. На фланце предусмотрены 4–6 отверстий под болты крепления колеса с резьбой M12×1,5 или M14×1,5, а также центральное отверстие для центровки диска. В приводных ступицах шлицевой вал имеет 24–30 зубьев с модулем 1,25–1,5 мм для передачи момента до 300–400 Н·м.
Критические параметры при эксплуатации – зазор в подшипниках и состояние сальников. Допустимый осевой люфт ступицы не должен превышать 0,05 мм; превышение этого значения приводит к вибрациям на скорости свыше 80 км/ч и разрушению подшипника. Сальники из фторкаучука (например, FKM) выдерживают температуры до 200°C, но теряют эластичность при -40°C. Замена ступичного узла рекомендуется при появлении шума на скорости или увеличении люфта свыше 0,1 мм, что проверяется индикатором часового типа.
При обслуживании важно соблюдать момент затяжки гайки ступицы: для легковых автомобилей он составляет 180–250 Н·м, для кроссоверов – до 300 Н·м. Перетяжка приводит к перегреву подшипников, недотяжка – к самоотвинчиванию гайки и аварии. После замены ступицы обязательна проверка углов установки колёс: развал должен быть в пределах -0,5°…+0,5°, схождение – ±2 мм.

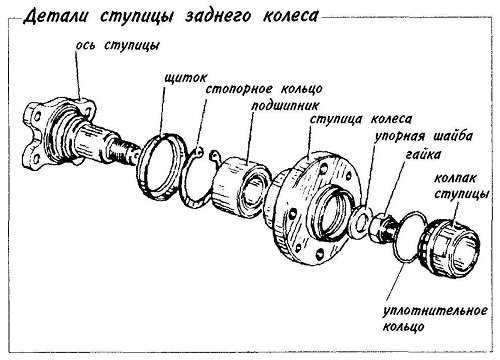

Основные компоненты ступицы и их назначение
Ступица переднего колеса – сложный узел, отвечающий за передачу крутящего момента, обеспечение вращения колеса и восприятие нагрузок. Её конструкция включает компоненты, каждый из которых выполняет строго определённую функцию. От их состояния зависит безопасность движения, управляемость и ресурс подвески.
Ключевые элементы ступицы:
- Ступичный подшипник – двухрядный конический или шариковый, воспринимает радиальные и осевые нагрузки. Рассчитан на пробег 80–150 тыс. км, но при агрессивной езде или перегреве выходит из строя раньше. Признаки износа: гул на скорости 40–60 км/ч, люфт колеса при поддомкрачивании. Замена требует пресса и динамометрического ключа – момент затяжки гайки ступицы для большинства автомобилей составляет 180–250 Н·м.
- Ступица (корпус) – литая или штампованная деталь из стали или алюминиевого сплава, к которой крепится тормозной диск и колесо. Имеет фланец с отверстиями под болты (обычно 4–6 шт.) и посадочное место под подшипник. При деформации фланца возникает биение колеса – допустимый дисбаланс не более 0,1 мм.
- Ступичная гайка – фиксирует подшипник на оси, предотвращая его осевое смещение. Изготавливается из высокопрочной стали с классом прочности не ниже 10.9. После затяжки часто контрится шплинтом или кернением. Повторное использование гайки недопустимо – при каждом демонтаже требуется новая.
Вспомогательные компоненты:
- Датчик ABS – индуктивный или магниторезистивный, считывает обороты колеса с зубчатого кольца (импульсного ротора), запрессованного в ступицу. При загрязнении или повреждении датчика загорается ошибка ABS. Рабочий зазор между датчиком и ротором – 0,3–1,2 мм.
- Сальник ступицы – резиновое или полиуретановое уплотнение, предотвращает попадание грязи и влаги в подшипник. Устанавливается с внутренней стороны ступицы. При износе появляется течь смазки – требует замены вместе с подшипником.
- Шпильки крепления колеса – стальные стержни с резьбой, запрессованные во фланец ступицы. Диаметр и шаг резьбы зависят от модели автомобиля (например, M12×1,5 или M14×1,25). При срыве резьбы шпильку высверливают и устанавливают ремонтную увеличенного диаметра.
Особое внимание заслуживает импульсный ротор ABS. Это стальное кольцо с 48–96 зубцами, формирующими сигнал для датчика. При износе или коррозии зубцов система ABS работает некорректно. Ротор не подлежит ремонту – только замена в сборе со ступицей или отдельно (если предусмотрено конструкцией).
Для диагностики ступицы используют вибростенд или индикатор часового типа. Проверка люфта: колесо вывешивают, покачивают в вертикальной и горизонтальной плоскостях. Допустимый люфт – не более 0,05 мм. Превышение указывает на износ подшипника или ослабление ступичной гайки.
При замене ступицы или подшипника рекомендуется использовать оригинальные запчасти или аналоги от проверенных производителей (SKF, FAG, NTN). Дешёвые подделки имеют низкий ресурс и могут привести к аварийной ситуации. После установки обязательна проверка углов установки колёс – неправильный сход-развал ускоряет износ шин и подшипников.
Обслуживание ступицы сводится к периодической проверке затяжки болтов и гайки, контролю состояния сальника и датчика ABS. Смазка подшипника закладывается на заводе и не требует замены в течение всего срока службы. При появлении посторонних шумов или вибраций узел подлежит немедленной диагностике.
Как работает подшипник ступицы и признаки его износа
Износ подшипника начинается с разрушения сепаратора или выкрашивания дорожек качения из-за усталости металла. Причинами становятся: перегрев (температура свыше 120°C), недостаток смазки, ударные нагрузки при попадании в ямы или агрессивное вождение. Также ускоряет износ неправильный момент затяжки гайки ступицы – превышение нормы (обычно 180–250 Н·м) вызывает перегрев, занижение – люфт. Средний ресурс подшипника – 80–120 тыс. км, но при эксплуатации на плохих дорогах срок сокращается до 50–70 тыс. км.
Признаки неисправности подшипника ступицы:
| Симптом | Причина | Риск игнорирования |
|---|---|---|
| Гул на скорости 40–80 км/ч, усиливающийся при повороте | Износ тел качения или дорожек | Разрушение подшипника, блокировка колеса |
| Вибрация руля или кузова на скорости | Разбалансировка из-за люфта | Повреждение ШРУСа, ступицы |
| Люфт колеса при поддомкрачивании (покачивание в вертикальной плоскости) | Износ посадочных мест или разрушение сепаратора | Отрыв колеса на ходу |
| Неравномерный износ шин | Перекос ступицы из-за люфта | Снижение управляемости, ДТП |
Диагностика подшипника проводится на подъемнике или домкрате. Колесо раскручивают до 50–60 км/ч и слушают звук – гул указывает на износ. Люфт проверяют, покачивая колесо в вертикальной плоскости: допустимое смещение – не более 0,05 мм. Для точной оценки используют стетоскоп или виброанализатор. Замена подшипника требуется при превышении уровня шума 70 дБ на частоте 500–1000 Гц или люфте свыше 0,1 мм.
При замене подшипника обязательно проверяют состояние цапфы, ступицы и сальников. Новый подшипник запрессовывают с усилием 3–5 тонн, используя оправку для равномерного распределения нагрузки. Гайку ступицы затягивают динамометрическим ключом с моментом, указанным в мануале (например, 200 Н·м для ВАЗ, 250 Н·м для Toyota). После установки проводят тест-драйв: гул должен исчезнуть, а вибрация – отсутствовать. Повторная диагностика рекомендуется через 1000 км.
Способы крепления ступицы к поворотному кулаку
Наиболее распространённый метод – болтовое соединение через фланец ступицы. В конструкции используются 4–6 высокопрочных болтов класса прочности 10.9 или 12.9, затягиваемых динамометрическим ключом с моментом 90–120 Н·м. Для предотвращения самоотвинчивания применяют шайбы с зубчатым профилем или анаэробные фиксаторы резьбы (например, Loctite 270). Преимущество метода – простота обслуживания и возможность замены ступицы без демонтажа кулака, однако требуется периодическая проверка затяжки после первых 500–1000 км пробега.
В некоторых моделях (преимущественно коммерческий транспорт и внедорожники) используется прессовая посадка ступицы на шлицевой вал кулака. Диаметр посадочного отверстия ступицы выполняется с натягом 0,03–0,07 мм, а для запрессовки применяют гидравлический пресс с усилием 15–25 тонн. Демонтаж требует специального съёмника, так как попытки выбивания приводят к деформации посадочных поверхностей. Такое крепление обеспечивает высокую жёсткость узла, но усложняет ремонт в полевых условиях.
Клеммовое соединение встречается на лёгких автомобилях и мотоциклах. Ступица фиксируется разрезной клеммой поворотного кулака, стягиваемой одним или двумя болтами. Момент затяжки критичен: недостаточный (менее 50 Н·м) приводит к проворачиванию ступицы, избыточный (более 80 Н·м) – к деформации клеммы. Для контроля используют щуп толщиной 0,05 мм: при правильной затяжке он не должен проходить между клеммой и ступицей. Метод позволяет регулировать предварительный натяг подшипника без разборки узла.
В спортивных и гоночных автомобилях применяют комбинированное крепление: ступица удерживается центральной гайкой с левой резьбой (M24×1,5 или M30×1,5) и дополнительным стопорным кольцом. Гайка затягивается с моментом 200–250 Н·м, а кольцо фиксируется кернением в трёх точках. Такая схема исключает ослабление крепления при экстремальных нагрузках, но требует замены гайки при каждом демонтаже. Для предотвращения коррозии резьбу обрабатывают медной смазкой или антизадирным составом на основе дисульфида молибдена.
Роль датчика ABS в конструкции ступицы и его проверка
Датчик ABS интегрирован в ступицу переднего колеса для контроля угловой скорости вращения. Он взаимодействует с зубчатым кольцом (импульсным ротором), закреплённым на ступице или приводном валу, генерируя сигнал частотой 100–2000 Гц при вращении колеса. Точность показаний критична: погрешность свыше 5% приводит к ложным срабатываниям системы или её отключению. В современных автомобилях используются активные датчики на эффекте Холла, работающие при зазоре до 2,5 мм, или пассивные индуктивные, требующие зазора не более 1 мм.
Расположение датчика зависит от конструкции ступицы. В подшипниках первого поколения он монтируется в поворотный кулак, во втором и третьем – встроен в корпус подшипника. Проводка датчика защищена гофрированным рукавом, но подвержена перетиранию о кромки отверстий в кулаке. При замене ступицы проверяют целостность проводов и разъёма: окисление контактов вызывает ошибку U0121 или C1201 в блоке управления ABS.
Проверка датчика начинается с диагностики сканером. При отсутствии ошибок измеряют сопротивление обмотки (для индуктивных датчиков – 800–1400 Ом) и напряжение сигнала осциллографом. Активные датчики тестируют мультиметром в режиме постоянного напряжения: при прокрутке колеса вручную напряжение должно изменяться от 0,5 до 2,5 В. Загрязнение зубчатого кольца металлической стружкой или ржавчиной искажает сигнал – очищают его щёткой с латунной щетиной, избегая абразивов.
При замене датчика соблюдают момент затяжки крепёжного болта (обычно 8–12 Н·м) и выдерживают зазор. После установки проверяют отсутствие люфта в подшипнике: радиальный зазор свыше 0,05 мм приводит к нестабильному сигналу. В системах с функцией ESP дополнительно калибруют датчик через диагностический разъём, иначе возможны ложные срабатывания антипробуксовочной системы.
Типовые неисправности ступицы и методы их диагностики
Износ подшипника ступицы – самая частая неисправность, проявляющаяся на пробегах от 50 до 120 тыс. км в зависимости от условий эксплуатации. Характерный признак: монотонный гул, усиливающийся при поворотах (при повороте направо нагружается левая ступица, и наоборот). Для диагностики поднимите колесо домкратом, проверьте люфт, покачивая его в вертикальной и горизонтальной плоскостях. Допустимый люфт – не более 0,05 мм; превышение указывает на критический износ. Дополнительно прокрутите колесо рукой: рывки или заедания подтверждают неисправность.
Деформация ступицы возникает после сильных ударов (попадание в яму на скорости, наезд на бордюр). Симптомы: вибрация на руле при скорости 60–90 км/ч, неравномерный износ шин. Диагностика: замерьте биение тормозного диска индикатором часового типа – допуск не более 0,05 мм для легковых автомобилей. При превышении замените ступицу; правка неэффективна из-за нарушения структуры металла.
Разрушение сальника ступицы приводит к утечке смазки и попаданию грязи в подшипник. Внешние признаки: следы смазки на внутренней стороне колесного диска, перегрев ступицы после короткой поездки. Проверка: демонтируйте колесо, осмотрите сальник на наличие трещин или выдавливания. При обнаружении дефектов замените сальник и подшипник – даже если он не шумит, абразивные частицы уже начали разрушать дорожки качения.
Ослабление или срезание шпилек крепления колеса встречается на автомобилях с литыми дисками из-за неправильной затяжки (момент затяжки для M12×1,5 – 90–110 Н·м). Симптомы: стук при торможении, вибрация на малых скоростях. Диагностика: осмотрите шпильки на наличие трещин у основания, проверьте момент затяжки динамометрическим ключом. При срыве резьбы или деформации замените шпильку; не используйте повторно поврежденные элементы.
