USB-питание стало стандартом для передачи энергии между устройствами благодаря унификации разъемов и протоколов. В основе лежит спецификация USB Power Delivery (USB PD), которая определяет параметры напряжения и тока. Стандартные порты USB 2.0 обеспечивают 5 В при 500 мА (2,5 Вт), USB 3.0 – до 900 мА (4,5 Вт), а USB PD поддерживает диапазон от 5 В до 20 В с мощностью до 100 Вт (при использовании кабелей с маркировкой E-Marker).
Ключевые элементы системы – контроллер питания и схема согласования напряжения. Контроллер управляет передачей энергии, анализируя потребности подключенного устройства через протокол handshake. Например, смартфон может запросить 9 В/2 А (18 Вт), а ноутбук – 20 В/5 А (100 Вт). Без корректного согласования возможны перегрузки или недозаряд.
Применение USB-питания охватывает бытовую электронику, промышленность и транспорт. В мобильных устройствах оно используется для зарядки смартфонов (18–30 Вт), планшетов (30–60 Вт) и беспроводных наушников (5 Вт). В автомобилях USB-порты (5 В/2,4 А) питают навигаторы и регистраторы, а в медицинском оборудовании – портативные диагностические приборы (12 В/3 А). Для промышленных решений критична поддержка USB PD 3.1, позволяющая передавать до 240 Вт через разъемы USB Type-C.
При выборе кабеля или адаптера учитывайте сертификацию. Несертифицированные кабели могут ограничивать ток или вызывать перегрев. Для устройств с быстрой зарядкой (Qualcomm Quick Charge, USB PD) используйте только оригинальные аксессуары. В системах с несколькими потребителями (например, хабы) проверяйте суммарную мощность – превышение лимита порта (обычно 15 Вт для USB-A) приведет к отключению питания.
USB питание: как работает и где применяется
USB-питание основано на передаче энергии через стандартные интерфейсы USB (Universal Serial Bus), изначально разработанные для обмена данными. Современные версии – USB 2.0, 3.0, 3.1, 3.2 и USB4 – поддерживают разные уровни мощности. Базовый стандарт USB 2.0 обеспечивает напряжение 5 В при токе до 500 мА (2,5 Вт), тогда как USB 3.0 и новее допускают до 900 мА (4,5 Вт). С появлением USB Power Delivery (USB PD) возможности расширились: напряжение может достигать 20 В, ток – 5 А, а мощность – 100 Вт. Это позволяет питать ноутбуки, мониторы и даже некоторые бытовые приборы.
Ключевой механизм работы USB-питания – согласование мощности между источником и устройством. При подключении гаджет сообщает хосту (например, зарядному устройству или компьютеру) свои требования через протокол USB PD или более простые методы, такие как резисторы на линиях D+ и D- (для старых устройств). USB PD использует специальные сообщения через канал связи (CC) для динамического выбора напряжения и тока. Например, смартфон может запросить 9 В/2 А (18 Вт), а планшет – 15 В/3 А (45 Вт). Без правильного согласования устройство либо не зарядится, либо получит недостаточную мощность.
Области применения USB-питания охватывают бытовую электронику, промышленность и автомобильный сектор. В таблице ниже приведены примеры устройств с указанием требуемой мощности и стандарта USB:
| Устройство | Мощность (Вт) | Стандарт USB | Особенности |
|---|---|---|---|
| Смартфон | 5–27 | USB 2.0 / USB PD | Быстрая зарядка через USB PD 3.0 |
| Ноутбук | 45–100 | USB PD 3.0/3.1 | Требует кабеля с поддержкой 100 Вт |
| Беспроводные наушники | 0,5–2 | USB 2.0 / Type-C | Зарядка через стандартный порт |
| Портативный SSD | 2,5–10 | USB 3.0 / USB PD | Дополнительное питание для высокоскоростной передачи |
| Автомобильный видеорегистратор | 5–15 | USB 2.0 / Type-C | Питание от бортовой сети через адаптер |
В промышленности USB-питание используется для питания датчиков, контроллеров и маломощных IoT-устройств. Например, USB Type-C с поддержкой USB PD применяется в медицинском оборудовании, где требуется надежное и безопасное электропитание. В автомобилях USB-порты интегрируются в приборные панели для зарядки гаджетов, а также для питания камер заднего вида и систем диагностики OBD-II. Важно учитывать, что не все кабели и адаптеры поддерживают высокие токи: для устройств мощностью свыше 15 Вт необходимы сертифицированные кабели с маркировкой USB-IF.
При выборе USB-источника питания обращайте внимание на соответствие стандартам. Для устройств с USB PD используйте зарядные устройства и кабели, сертифицированные по спецификации USB PD 3.0 или новее. Избегайте дешевых несертифицированных адаптеров – они могут не обеспечивать заявленную мощность или даже повредить устройство. Для проверки совместимости используйте тестеры USB-питания, которые отображают реальные значения напряжения и тока. В случае проблем с зарядкой проверьте целостность кабеля и разъема, а также наличие обновлений прошивки устройства.
Какие стандарты USB определяют параметры питания
Первый стандарт USB 1.0 (1996) ограничивал ток нагрузки 100 мА при напряжении 5 В, что позволяло питать только маломощные устройства вроде клавиатур. USB 2.0 (2000) увеличил допустимый ток до 500 мА, сохранив напряжение 5 В, что расширило возможности для флеш-накопителей и внешних жестких дисков. Оба стандарта использовали однопроводную линию питания VBUS, без поддержки быстрой зарядки или интеллектуального управления энергопотреблением.
USB 3.0 (2008) и последующие ревизии (3.1, 3.2) ввели разделение на стандартные и высокомощные профили: до 900 мА для USB 3.0 и до 1,5 А для USB 3.1 Gen 2 при 5 В. Однако ключевым прорывом стал стандарт USB Power Delivery (USB PD), представленный в 2012 году. USB PD 1.0 позволил передавать до 100 Вт (20 В, 5 А) через специальные кабели с электронной маркировкой, поддерживая профили от 5 В/2 А до 20 В/5 А. Версия USB PD 3.0 (2019) добавила программируемое питание (PPS) с шагом 20 мВ и динамическое управление током, что критично для быстрой зарядки смартфонов и ноутбуков.
Стандарт USB Type-C (2014) унифицировал разъем и внедрил обязательную поддержку USB PD для устройств с мощностью выше 15 Вт. В спецификации USB-C определены ключевые параметры: минимальное напряжение 5 В, максимальный ток 3 А для стандартных кабелей и 5 А для кабелей с маркировкой e-marker. Дополнительно введены режимы альтернативного питания (например, 12 В для мониторов или 20 В для ноутбуков) и двунаправленная передача энергии, позволяющая устройствам выступать как источниками, так и потребителями питания.
Для устройств с низким энергопотреблением (IoT, носимые гаджеты) актуален стандарт USB Battery Charging (BC 1.2, 2010), который определяет три типа портов: стандартный нисходящий порт (SDP) – 500 мА, выделенный зарядный порт (DCP) – до 1,5 А, и зарядный порт с идентификацией (CDP) – до 1,5 А с возможностью передачи данных. Производители часто используют нестандартные протоколы (Quick Charge, VOOC, SuperVOOC), но они требуют совместимых зарядных устройств и кабелей. Для универсальности рекомендуется ориентироваться на USB PD 3.1 с поддержкой EPR (Extended Power Range) до 240 Вт (48 В, 5 А), что покрывает потребности даже мощных игровых ноутбуков и мониторов.
Как рассчитать мощность устройства по току и напряжению USB
USB-порты стандартизированы по напряжению: 5 В для USB 2.0 и большинства USB 3.x, 9 В, 15 В или 20 В для USB Power Delivery (USB PD). Чтобы определить мощность, умножьте напряжение на ток. Например, порт USB 2.0 с током 500 мА выдаёт 2,5 Вт (5 В × 0,5 А). Для USB 3.0 с током 900 мА мощность составит 4,5 Вт. В USB PD расчёты аналогичны, но напряжение варьируется: 9 В × 3 А = 27 Вт, 20 В × 5 А = 100 Вт.
Ток устройства указывается в спецификациях или на зарядном блоке. Если данные отсутствуют, используйте мультиметр в режиме измерения постоянного тока (DC). Подключите его последовательно между USB-портом и устройством. Для точности измеряйте под нагрузкой – например, при активной зарядке или работе гаджета. Избегайте превышения максимального тока порта: USB 2.0 – 500 мА, USB 3.0 – 900 мА, USB-C с поддержкой PD – до 5 А.
При расчётах учитывайте потери на кабеле. Длинные или некачественные провода снижают напряжение на 0,1–0,5 В. Для компенсации измерьте напряжение на конце кабеля под нагрузкой. Если вместо 5 В мультиметр показывает 4,7 В, используйте это значение в формуле. Для устройств с высоким энергопотреблением (например, внешние SSD) выбирайте кабели с маркировкой «AWG 24» или толще – они минимизируют потери.
Для устройств с переменным энергопотреблением (например, смартфоны) рассчитывайте среднюю мощность. Зарядите аккумулятор на 50% и засеките время. Если за 30 минут устройство потребляет 1000 мАч при 5 В, средняя мощность составит (1 А × 5 В × 0,5 ч) / 0,5 ч = 5 Вт. Для точного анализа используйте USB-тестеры с функцией измерения ватт-часов (Wh). Они отображают мгновенную и накопительную мощность.
При проектировании собственных устройств закладывайте запас по мощности. Если гаджет потребляет 3 А при 5 В (15 Вт), выбирайте блок питания на 18–20 Вт. Это предотвратит перегрев и продлит срок службы компонентов. Для USB PD используйте контроллеры, поддерживающие нужный профиль мощности (например, TPS65987D для 100 Вт). Всегда сверяйтесь с таблицей профилей USB PD: несоответствие напряжения и тока приведёт к отказу устройства или повреждению порта.
Какие устройства можно заряжать через USB и какие ограничения существуют
Через USB заряжаются смартфоны, планшеты, беспроводные наушники, фитнес-трекеры, портативные колонки, электронные книги, игровые контроллеры (DualSense, Xbox Wireless), экшн-камеры (GoPro), умные часы (Apple Watch, Galaxy Watch), компактные вентиляторы, светодиодные лампы и даже некоторые ноутбуки (с поддержкой USB-C Power Delivery). Стандарт USB-C с протоколом PD (Power Delivery) позволяет передавать до 240 Вт (USB PD 3.1), что достаточно для питания игровых ноутбуков (например, ASUS ROG Zephyrus) или мониторов (Dell UltraSharp). Для устройств с низким энергопотреблением (до 2,5 Вт) хватает USB 2.0, а USB 3.0/3.1 Gen 1 обеспечивает 4,5 Вт.
Ограничения зависят от версии USB, кабеля и источника питания:
- Напряжение и ток: USB-A 2.0 выдает 5 В/0,5 А (2,5 Вт), USB-A 3.0 – 5 В/0,9 А (4,5 Вт). USB-C без PD ограничен 5 В/3 А (15 Вт), с PD – до 20 В/5 А (100 Вт) или 48 В/5 А (240 Вт). Некоторые устройства (например, iPad Pro) требуют не менее 18 Вт, иначе зарядка будет медленной или невозможной.
- Кабели: Дешевые кабели без сертификации могут не поддерживать заявленные токи (например, «зарядные» кабели USB-A на 2 А часто ограничены 1 А из-за тонких проводников). Для USB-C обязательна сертификация USB-IF – некачественные кабели способны повредить устройства (перегрев, короткое замыкание).
- Совместимость: Не все устройства поддерживают быструю зарядку. Например, смартфоны Xiaomi с Quick Charge 4+ не будут быстро заряжаться от адаптера Apple 18 Вт (используется другой протокол). Ноутбуки с USB-C требуют проверки поддерживаемых профилей PD (например, MacBook Pro 14″ нуждается в 67 Вт или выше).
- Безопасность: Зарядка от неизвестных источников (например, общественных USB-портов) может привести к утечке данных (атака «Juice Jacking») или повреждению батареи из-за нестабильного напряжения. Для защиты используйте USB-конденсаторы (например, PortaPow) или адаптеры с изоляцией данных.
Как работает распределение питания в USB-хабах и многопортовых зарядках

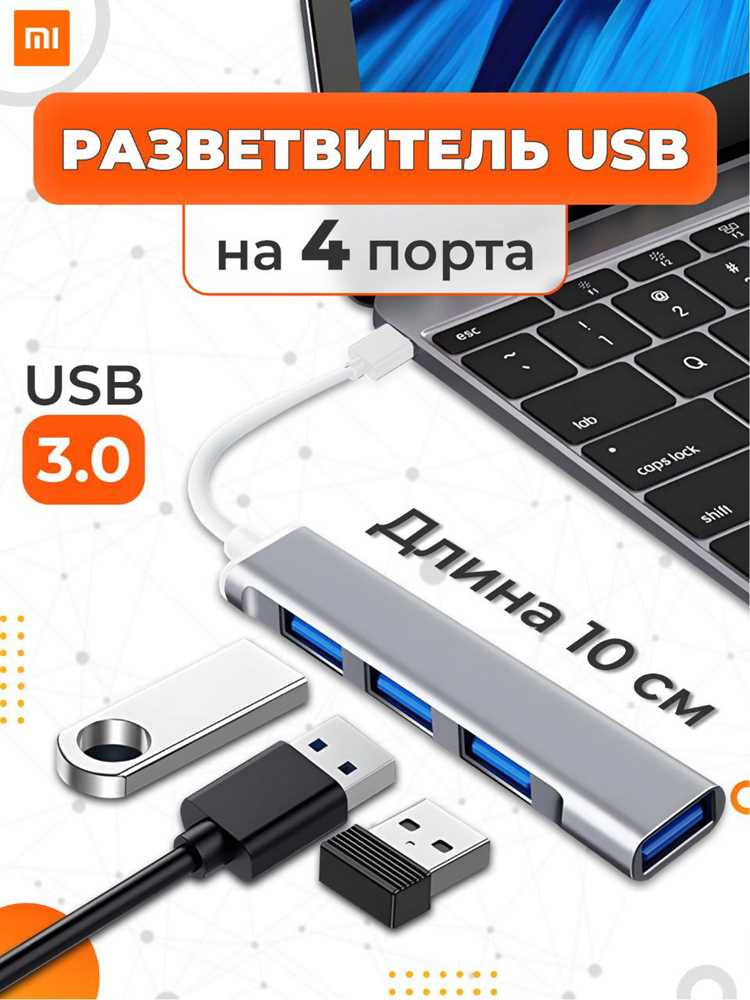

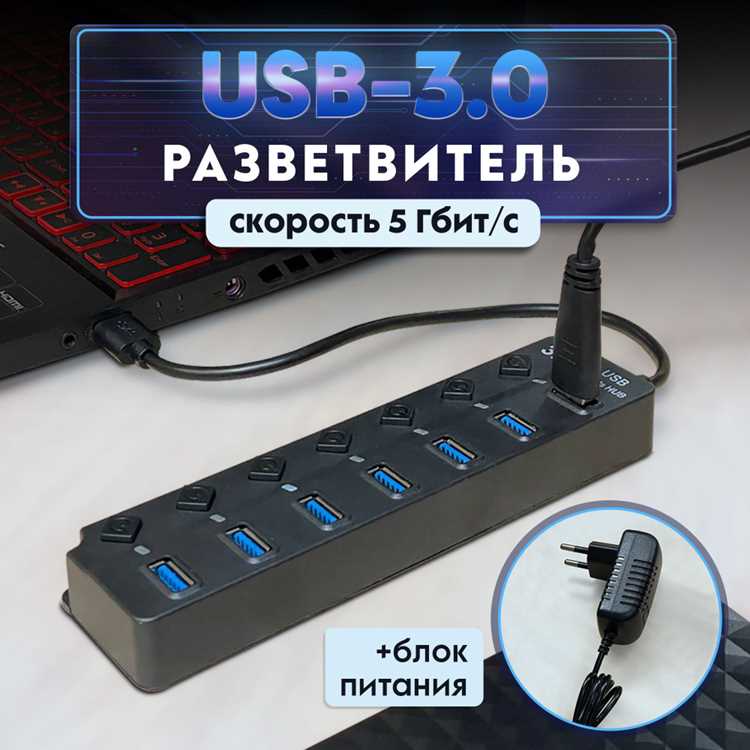

USB-хабы и многопортовые зарядки используют контроллеры питания, которые динамически распределяют ток между портами в зависимости от потребностей подключенных устройств. В пассивных хабах без внешнего питания общий ток ограничен 500 мА (USB 2.0) или 900 мА (USB 3.0), что делится между всеми портами. Активные хабы с внешним блоком питания способны выдавать до 2,4 А на порт (USB-A) или 5 А (USB-C с Power Delivery), но суммарный ток не превышает мощности адаптера. Например, 60-ваттный блок питания (20 В × 3 А) при подключении четырёх устройств распределит мощность пропорционально их запросам, но не более 15 Вт на порт без PD.
В многопортовых зарядках применяются два подхода: статическое и интеллектуальное распределение. Статические модели фиксируют ток на каждом порту (например, 2 × 2,4 А + 2 × 1 А), что приводит к неэффективному использованию мощности, если подключены устройства с низким энергопотреблением. Интеллектуальные зарядки, такие как Anker PowerPort или Baseus, оснащены микросхемами, которые анализируют потребление каждого устройства и перераспределяют ток в реальном времени. Например, при подключении смартфона (5 В × 2 А) и планшета (9 В × 2 А) к 30-ваттному адаптеру, контроллер выделит 10 Вт на смартфон и 20 Вт на планшет, избегая перегрузки.
Для корректной работы хабов и зарядок критически важно соответствие стандартам: USB Battery Charging (BC 1.2) для распознавания зарядных устройств, USB Power Delivery (PD) для передачи до 240 Вт и Quick Charge (QC) для быстрой зарядки. При выборе устройства проверяйте максимальную суммарную мощность – хаб на 4 порта с заявленными 60 Вт должен обеспечивать не менее 15 Вт на порт при одновременном подключении. Избегайте дешёвых хабов без сертификации USB-IF: они часто занижают ток или не поддерживают протоколы согласования мощности, что приводит к медленной зарядке или повреждению устройств.
