Интегральные охладители (интеркулеры) – ключевой элемент систем наддува современных двигателей внутреннего сгорания. Их основная задача – снижение температуры воздуха, поступающего в цилиндры, на 40–60 °C, что повышает плотность воздушного заряда на 15–25% и увеличивает мощность двигателя на 10–18% без изменения рабочего объема. В турбированных системах температура воздуха на выходе из компрессора может достигать 150–200 °C, а в экстремальных режимах – до 250 °C. Без эффективного охлаждения это приводит к детонации, снижению КПД и ускоренному износу деталей ЦПГ.
Существует два типа интеркулеров: воздушные и жидкостные. Воздушные охладители, наиболее распространенные в серийных автомобилях, используют поток набегающего воздуха для отвода тепла. Их эффективность зависит от площади теплообменной поверхности (обычно 0,3–0,8 м² для легковых авто) и скорости воздушного потока. Жидкостные системы, применяемые в высокопроизводительных и спортивных моделях, обеспечивают более стабильное охлаждение за счет циркуляции антифриза, но требуют дополнительного насоса и радиатора, что увеличивает вес и сложность конструкции на 10–15 кг.
Принцип работы интеркулера основан на теплообмене между горячим сжатым воздухом и охлаждающей средой. В воздушных моделях воздух проходит через алюминиевый или медный теплообменник с ребрами, увеличивающими площадь контакта. Оптимальная скорость потока через интеркулер – 20–40 м/с; превышение этих значений ведет к росту аэродинамического сопротивления и падению давления наддува на 0,1–0,3 бара. В жидкостных системах тепло отводится через теплообменник с каналами диаметром 3–5 мм, где циркулирует охлаждающая жидкость с температурой 60–80 °C.
При выборе интеркулера критически важны три параметра: тепловая эффективность (отношение снижения температуры к исходной), падение давления (не более 0,05–0,1 бара для штатных систем) и объем (должен соответствовать производительности турбины). Например, для двигателя объемом 2,0 л с турбиной TD04 оптимальный объем интеркулера – 3–4 л. Превышение этого значения увеличивает время отклика турбины («турбояма») на 0,2–0,5 с. Монтаж интеркулера требует минимизации длины впускных патрубков (не более 1,5 м) и использования силиконовых соединителей с армированием для предотвращения разрыва под давлением до 2,5 бара.
Интегральные охладители автомобиля: назначение и принцип работы
Интегральные охладители (интеркулеры) – ключевые элементы систем наддува двигателей внутреннего сгорания, снижающие температуру воздуха на впуске на 40–60°C. Это критически важно для турбированных и компрессорных моторов, где сжатие воздуха повышает его температуру до 120–150°C, снижая плотность заряда и эффективность сгорания. Установка интеркулера увеличивает мощность на 10–15% за счет повышения массового расхода воздуха и снижения риска детонации. В дизельных двигателях они дополнительно уменьшают выбросы NOx на 20–30% благодаря стабилизации температурного режима.
Принцип работы основан на теплообмене: горячий воздух от турбокомпрессора проходит через сотовую или трубчатую структуру охладителя, где отдает тепло окружающей среде или жидкости (в зависимости от типа). Воздушно-воздушные интеркулеры, наиболее распространенные в легковых автомобилях, используют набегающий поток воздуха при движении, обеспечивая охлаждение до 50–70°C. Жидкостные системы эффективнее (снижение температуры до 30–40°C), но сложнее в конструкции и требуют дополнительного насоса, радиатора и расширительного бачка. Оптимальный выбор зависит от мощности двигателя: для моторов до 300 л.с. достаточно воздушно-воздушного охладителя, свыше – целесообразно применять жидкостные решения.
Размещение интеркулера влияет на его эффективность. Переднее расположение (за решеткой радиатора) обеспечивает максимальный обдув, но увеличивает аэродинамическое сопротивление и длину впускного тракта, что может вызывать турбоямы. Боковое или верхнее размещение (например, в Subaru WRX) сокращает путь воздуха, но требует дополнительных воздуховодов и вентиляторов. Для гоночных автомобилей применяют компактные охладители с увеличенной площадью теплообмена (до 0,5 м²) и алюминиевыми ребрами толщиной 0,1–0,2 мм, что повышает КПД на 5–8% при минимальном весе.
Обслуживание интеркулера включает регулярную проверку герметичности соединений и чистоту сот. Загрязнение маслом (из-за износа турбины) или пылью снижает теплоотдачу на 15–20%, увеличивая температуру впуска. Для очистки используют специализированные составы (например, Liqui Moly Intercooler Reiniger) или паровую мойку с давлением не выше 5 бар. При установке тюнинговых интеркулеров важно согласовывать их объем с производительностью турбины: превышение на 20–30% приводит к падению давления наддува, недостаток – к перегреву. Для двигателей с электронным управлением требуется перекалибровка ЭБУ под новые параметры охлаждения.
Какие задачи решают интегральные охладители в автомобильной системе
Интегральные охладители (интеркулеры) решают три ключевые задачи: снижение температуры наддувочного воздуха на 40–60°C, повышение плотности воздушного заряда на 15–25% и предотвращение детонации в цилиндрах. Для турбированных двигателей с давлением наддува 1,5–2,5 бара каждый градус снижения температуры воздуха увеличивает мощность на 0,5–1%. Например, при исходной температуре воздуха 120°C и охлаждении до 60°C прирост мощности может достигать 10–12% без изменения настроек ЭБУ. В дизельных двигателях интеркулеры дополнительно снижают выбросы NOx на 10–15% за счет оптимизации процесса сгорания.
В таблице приведены сравнительные характеристики эффективности интеркулеров в зависимости от типа и условий эксплуатации:
| Тип интеркулера | Снижение температуры, °C | Прирост мощности, % | Потеря давления, кПа | Область применения |
|---|---|---|---|---|
| Воздух-воздух (алюминиевый) | 40–50 | 8–10 | 5–10 | Гражданские автомобили |
| Воздух-воздух (медный) | 50–60 | 10–12 | 8–12 | Спортивные автомобили |
| Вода-воздух | 60–80 | 12–15 | 3–7 | Гоночные и высоконагруженные системы |
При выборе интеркулера критически важно учитывать не только его охлаждающую способность, но и гидравлическое сопротивление. Превышение потерь давления на 15 кПа может нивелировать прирост мощности, особенно в системах с низким наддувом (до 1,2 бара). Для двигателей объемом до 2,0 л оптимальным считается интеркулер с фронтальной площадью 0,04–0,06 м² и глубиной 50–70 мм. В условиях городской эксплуатации с частыми остановками эффективность воздушно-воздушных интеркулеров падает на 30–40% из-за отсутствия встречного потока воздуха, что требует установки дополнительных вентиляторов или перехода на водяные системы.
Основные компоненты интегрального охладителя и их функции
Интегральный охладитель автомобиля состоит из ключевых элементов, каждый из которых решает специфическую задачу в системе теплообмена. Радиатор – основной теплообменник, выполненный из алюминиевых или медных трубок с оребрением. Его эффективность зависит от площади поверхности и материала: алюминий легче и дешевле, но медь обладает лучшей теплопроводностью (385 Вт/(м·К) против 205 Вт/(м·К)). Для двигателей мощностью свыше 200 л.с. рекомендуется использовать медные радиаторы или гибридные конструкции с алюминиевыми трубками и медными пластинами.
- Вентилятор охлаждения – принудительно нагнетает воздух через радиатор, компенсируя недостаток естественного обдува на малых скоростях. Современные системы оснащаются электрическими вентиляторами с регулировкой оборотов по сигналу ЭБУ. Критическая температура включения – 95–105°C для бензиновых двигателей и 85–95°C для дизельных. При выборе вентилятора обращайте внимание на производительность (м³/мин) и потребляемый ток: для легковых автомобилей достаточно 1500–2500 м³/ч при токе 15–25 А.
- Термостат – регулирует поток охлаждающей жидкости между двигателем и радиатором, поддерживая оптимальную температуру (85–95°C). Биметаллические термостаты открываются при 82–88°C, электронные – с точностью до ±1°C. Замена термостата требуется каждые 60–100 тыс. км пробега или при заклинивании в закрытом положении (риск перегрева).
- Расширительный бачок – компенсирует изменение объема жидкости при нагреве и охлаждении. Давление в системе поддерживается на уровне 1,1–1,5 бар с помощью клапана в крышке бачка. При падении уровня жидкости ниже минимальной отметки проверяйте герметичность системы и состояние прокладок ГБЦ.
Насос охлаждающей жидкости (помпа) обеспечивает циркуляцию антифриза по контуру. Центробежные насосы с пластиковой крыльчаткой теряют производительность на 15–20% после 80 тыс. км из-за износа подшипников и кавитации. Металлические крыльчатки служат дольше, но увеличивают нагрузку на приводной ремень. При замене помпы используйте оригинальные уплотнения и смазку для подшипников (например, литиевую на основе дисульфида молибдена).
Датчик температуры охлаждающей жидкости (ДТОЖ) передает данные в ЭБУ для корректировки топливной смеси и момента зажигания. Резистивные датчики (NTC-термисторы) изменяют сопротивление от 10 кОм при 20°C до 200 Ом при 100°C. Погрешность в 5°C приводит к увеличению расхода топлива на 2–3%. Для диагностики используйте мультиметр: при 80°C сопротивление должно составлять 300–400 Ом. При выходе из строя датчика ЭБУ переходит на аварийный режим с фиксированной температурой 80°C.
Как происходит теплообмен в интегральных охладителях разных типов
В воздушно-масляных охладителях теплообмен реализуется через оребренные пластины или трубки, где горячее масло отдает тепло потоку воздуха. Конструкция предусматривает максимальную площадь контакта: например, алюминиевые пластины с толщиной 0,2–0,5 мм и шагом оребрения 2–4 мм обеспечивают эффективность до 85% при скорости воздуха 10–15 м/с. Температурный градиент между маслом (90–120°C) и воздухом (30–50°C) создает условия для конвективного теплообмена, где коэффициент теплопередачи достигает 120–180 Вт/(м²·К). Для повышения эффективности применяют турбулизаторы в масляных каналах, увеличивающие теплоотдачу на 15–20%.
Водомасляные теплообменники используют жидкостный контур для отвода тепла. Здесь масло и охлаждающая жидкость (ОЖ) циркулируют по разным каналам, разделенным пластинами из нержавеющей стали или меди толщиной 0,3–0,8 мм. Теплообмен происходит за счет теплопроводности материала: при разнице температур масла (100°C) и ОЖ (80°C) плотность теплового потока составляет 5–8 кВт/м². Ключевой параметр – скорость потоков: для масла оптимально 0,5–1,5 м/с, для ОЖ – 1–2 м/с. Превышение этих значений ведет к росту гидравлического сопротивления без значимого прироста эффективности.
В интеркулерах с жидкостным охлаждением теплообменник интегрирован в контур ОЖ, где нагретый воздух после турбонаддува (120–180°C) охлаждается до 50–70°C. Конструкция включает трубчатые или пластинчатые элементы с внутренними перегородками для турбулизации потока. При расходе воздуха 0,3–0,6 кг/с и ОЖ 0,8–1,2 л/с коэффициент теплопередачи достигает 200–300 Вт/(м²·К). Важно поддерживать давление ОЖ на 0,2–0,3 бар выше давления воздуха, чтобы исключить попадание воздуха в контур.
Пластинчатые теплообменники для систем рециркуляции отработавших газов (EGR) работают в экстремальных условиях: температура газов до 600°C, давление до 3 бар. Теплообмен происходит через гофрированные пластины из жаропрочной стали (AISI 316L) с покрытием никелем или хромом. Толщина пластин – 0,4–0,6 мм, зазор между ними – 1–2 мм. Для предотвращения коррозии и отложений сажи скорость газов должна быть не менее 15 м/с, а ОЖ – 1,5–2 м/с. Эффективность теплообмена в таких системах – 70–80%.
В воздушно-воздушных интеркулерах теплообмен зависит от геометрии сотовых или трубчатых элементов. Алюминиевые трубки с внешним оребрением (шаг 1,5–3 мм) обеспечивают теплоотдачу до 90% при скорости набегающего воздуха 20–30 м/с. Критический параметр – равномерность распределения потока: неравномерность более 15% снижает эффективность на 10–12%. Для улучшения теплообмена используют перфорированные перегородки или переменный шаг оребрения. Температурный напор между воздухом после турбины (150°C) и окружающим воздухом (30°C) должен быть не менее 80°C для стабильной работы.

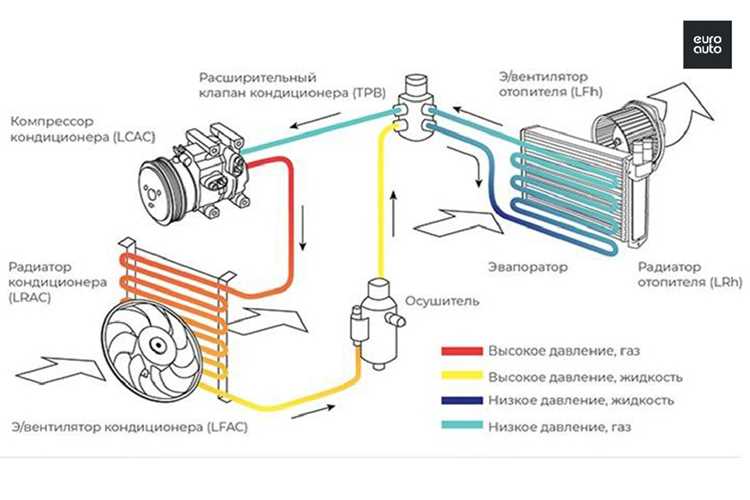

Компактные теплообменники с фазовым переходом (например, для охлаждения электроники) используют испарительно-конденсационный цикл. Рабочая жидкость (фреон R134a или R1234yf) испаряется при контакте с горячей поверхностью, поглощая тепло, затем конденсируется на охлаждаемой стенке. Тепловой поток достигает 10–15 кВт/м² при разнице температур 5–10°C. Для стабильной работы давление в системе поддерживают на уровне 10–15 бар, а заполнение жидкостью – 30–40% объема. Такие системы эффективны при ограниченном пространстве, но требуют герметичности и контроля давления.
Сравнение воздушных и жидкостных интегральных охладителей
Воздушные интегральные охладители (интеркулеры) используют поток набегающего воздуха для снижения температуры наддувочного воздуха. Их эффективность зависит от скорости автомобиля и температуры окружающей среды: при 20°C на входе и скорости 80 км/ч снижение температуры составляет 40–60°C, но в пробках или при +35°C эффективность падает до 15–25°C. Конструкция проста – алюминиевые пластины и трубки, что обеспечивает низкую стоимость (от 15 000 руб.) и вес (3–8 кг). Однако габариты ограничивают применение на малогабаритных двигателях: фронтальная площадь интеркулера для 2,0-литрового турбомотора достигает 0,12–0,18 м².
Жидкостные интегральные охладители работают через теплообменник с отдельным контуром охлаждения, заполненным антифризом или водой. Они стабильно снижают температуру наддувочного воздуха на 60–80°C независимо от условий эксплуатации, что критично для высокофорсированных двигателей (например, BMW N57 или Mercedes OM656). Система включает радиатор, насос и расширительный бачок, увеличивая вес на 10–15 кг и стоимость до 50 000–100 000 руб. Преимущества:
- Компактность: теплообменник занимает в 2–3 раза меньше места, чем воздушный аналог.
- Быстрый выход на рабочую температуру: жидкость прогревается за 30–60 секунд, снижая риск детонации при холодном старте.
- Возможность интеграции с системой охлаждения двигателя, что упрощает терморегуляцию.
Выбор типа охладителя определяется задачами и условиями эксплуатации. Для гражданских автомобилей с турбонаддувом до 1,5 бар (например, VW 1.4 TSI) достаточно воздушного интеркулера – его ресурс превышает 200 000 км без обслуживания. Жидкостные системы оправданы в трех случаях: при давлении наддува выше 2,0 бар (спортивные и коммерческие двигатели), в условиях ограниченного подкапотного пространства (гибридные силовые установки) или при необходимости точного контроля температуры (двигатели с непосредственным впрыском топлива). Внедрение жидкостного охладителя на серийном автомобиле увеличивает расход топлива на 1–3% из-за работы насоса, но компенсируется ростом мощности на 8–12% за счет оптимальной плотности воздуха.
