Как определить неисправность щеток стартера

Щетки стартера – расходный элемент, который изнашивается в процессе эксплуатации. Их ресурс зависит от материала (графит, медно-графитовые композиции) и условий работы: частые запуски двигателя, низкие температуры, загрязнение коллектора. Средний срок службы щеток составляет 50–100 тысяч километров, но при интенсивной эксплуатации может сократиться до 30–40 тысяч. Износ проявляется не сразу, а постепенно, поэтому важно вовремя распознать симптомы.

Первый признак – замедленное вращение коленвала при запуске. Если стартер крутит вяло, но аккумулятор заряжен, проблема часто кроется в щетках. При сильном износе (остаточная длина менее 5–7 мм против заводских 10–15 мм) контакт с коллектором ухудшается, что приводит к падению тока возбуждения. Второй симптом – посторонние звуки: скрежет, треск или щелчки при повороте ключа. Это указывает на неравномерный контакт щеток с ламелями коллектора.

Третий признак – периодические отказы стартера. Если двигатель запускается не с первого раза, а после нескольких попыток, щетки могут подвисать в держателях или иметь неравномерный износ. В запущенных случаях стартер перестает реагировать на поворот ключа, хотя реле щелкает. Это происходит из-за полного истирания щеток или их заклинивания в направляющих.

При замене щеток обратите внимание на их крепление: пружины должны обеспечивать усилие прижима 1,2–1,8 Н. Слабый прижим приводит к искрению и перегреву коллектора, чрезмерный – к ускоренному износу. После установки новых щеток проверьте их приработку: запустите двигатель 5–10 раз подряд, чтобы графит равномерно стерся по поверхности коллектора. Если стартер продолжает работать с перебоями, проверьте состояние ламелей коллектора – их износ или загрязнение также влияет на контакт.

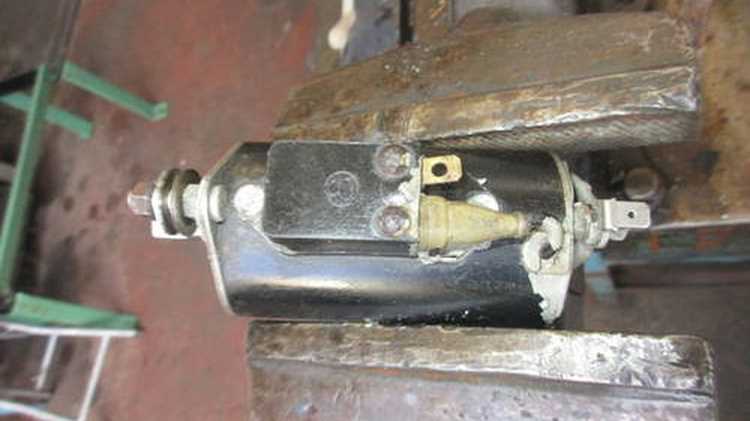

Какие звуки издает стартер при изношенных щетках

Изношенные щетки стартера проявляют себя характерными акустическими сигналами, которые отличаются от нормального запуска двигателя. Основной признак – слабый, прерывистый или вовсе отсутствующий звук прокрутки коленвала при повороте ключа зажигания. Вместо равномерного жужжания слышны короткие щелчки или серия быстрых «клацаний», напоминающих работу реле, но без вращения бендикса.

При частичном износе щеток стартер может издавать скрежет или металлический визг в момент попытки запуска. Эти звуки возникают из-за недостаточного контакта щеток с коллектором, что приводит к искрению и неравномерной передаче тока. Частота и громкость скрежета зависят от степени износа: чем тоньше щетки, тем отчетливее звук.

• Щелчки без вращения – стартер «молчит» или издает одиночные щелчки, так как ток не поступает на обмотки якоря из-за плохого контакта щеток.
• Прерывистое жужжание – звук то появляется, то пропадает, сопровождается рывками вращения. Указывает на нестабильное прилегание щеток к коллектору.
• Свист или писк – высокочастотный звук при запуске, вызванный трением изношенных щеток о коллектор или попаданием пыли от их истирания.

В запущенных случаях стартер может вообще не реагировать на поворот ключа, но при этом слышен глухой щелчок втягивающего реле. Это означает, что ток доходит до реле, но не передается на якорь из-за критического износа щеток (менее 3–5 мм остаточной длины). Проверка в таком случае требует демонтажа стартера.

Отличить звуки изношенных щеток от других неисправностей (например, севшего аккумулятора или поломки бендикса) можно по следующим признакам:

1. При слабом АКБ стартер крутит медленно, но равномерно; при износе щеток – с перебоями или рывками.
2. Поломка бендикса сопровождается металлическим лязгом при попытке запуска, но стартер при этом вращается.
3. Изношенные щетки часто проявляют себя после прогрева двигателя: на холодную стартер работает нормально, а после нагрева начинает «заикаться».

Если при запуске слышен треск или серия быстрых щелчков, сопровождающихся запахом гари, это может указывать на замыкание обмоток якоря из-за перегрева при плохом контакте щеток. В таком случае требуется немедленная диагностика, так как дальнейшая эксплуатация приведет к выходу из строя всего стартера.

Для точной диагностики рекомендуется провести проверку напряжения на клеммах стартера при попытке запуска. Если вольтметр показывает скачки напряжения (например, с 12 В до 8–9 В), а звук работы стартера неравномерный, вероятность износа щеток составляет более 80%. Дополнительно можно замерить сопротивление между щеткодержателем и массой – при износе оно будет выше нормы (более 0,5 Ом).

Как проверить щетки стартера без снятия с автомобиля

Проверка щеток стартера без демонтажа агрегата возможна только косвенными методами, так как прямой доступ к ним закрыт корпусом. Основной способ – анализ работы стартера в разных режимах и диагностика сопутствующих симптомов. Начните с прослушивания звуков при попытке запуска двигателя: характерный «щелчок» без прокрутки коленвала часто указывает на критический износ щеток или их зависание в держателях.

Для более точной оценки потребуется мультиметр. Подключите его в режиме измерения постоянного напряжения (20 В) к клемме «+» аккумулятора и управляющему проводу втягивающего реле. При повороте ключа зажигания напряжение должно падать не более чем на 0,5 В – большее падение свидетельствует о высоком сопротивлении в цепи, включая изношенные щетки. Если напряжение на реле присутствует, но стартер не вращается, вероятность проблем со щетками возрастает до 70%.

• Проверьте ток потребления стартера. Подключите амперметр (до 500 А) в разрыв цепи между аккумулятором и стартером. При исправных щетках ток холодного пуска должен составлять:
  • для бензиновых двигателей – 100–250 А;
  • для дизельных – 200–400 А.
• Превышение этих значений на 30% и более указывает на межвитковое замыкание или износ щеток, создающий дополнительное сопротивление.

Используйте эндоскоп с гибким кабелем (диаметр 4–6 мм) для визуального осмотра. Введите его через технологическое отверстие в корпусе стартера (если таковое имеется) или через щель между корпусом и картером двигателя. Щетки должны выступать из держателей не менее чем на 5 мм – меньшая длина говорит об износе. Обратите внимание на равномерность прилегания: задиры, сколы или неравномерный износ (например, скос на одной стороне) требуют замены.

Альтернативный метод – проверка «на искру». Отключите питание от катушки зажигания (для бензиновых двигателей) или форсунок (для дизельных), чтобы исключить запуск. Попросите помощника включить стартер на 2–3 секунды, наблюдая за клеммой «+» аккумулятора. Сильное искрение с голубым оттенком и характерным треском говорит о плохом контакте щеток с коллектором. В норме искрение должно быть минимальным, с желтоватым оттенком.

1. Подготовьте автомобиль:
   • Установите на стояночный тормоз.
   • Включите нейтральную передачу (для МКПП) или режим «P» (для АКПП).
   • Отключите систему зажигания (снимите разъем с катушки или реле).
2. Снимите защитный кожух стартера (если есть) и очистите поверхность вокруг клемм от грязи.
3. Подключите контрольную лампу (12 В) между массой и управляющим проводом втягивающего реле. При повороте ключа лампа должна загораться – отсутствие свечения указывает на неисправность реле или проводки, а не щеток.
4. Повторите попытку запуска, фиксируя время прокрутки. Если стартер вращается медленно и останавливается через 1–2 секунды, щетки изношены до предела и не обеспечивают надежного контакта.

Для автомобилей с системой «старт-стоп» проверка усложняется из-за наличия дополнительных датчиков. В этом случае подключите диагностический сканер и считайте коды ошибок. Наличие кода P0615 (неисправность цепи управления стартером) или P0725 (ошибка датчика частоты вращения коленвала) косвенно подтверждает проблемы со щетками, так как износ приводит к нестабильной работе стартера и сбоям в системе управления.

Пошаговая разборка стартера для осмотра щеток

Снимите втягивающее реле, открутив винты крепления (чаще всего под отвертку Torx T20 или крестовую PH2). Аккуратно отсоедините контактный болт, удерживая пружину реле, чтобы она не выскочила. Далее демонтируйте заднюю крышку стартера, открутив 2–4 стяжных болта (ключ на 8 или 10). Если крышка не поддается, постучите по ней резиновым молотком – не используйте металлические инструменты, чтобы не деформировать посадочные места.

Извлеките щеточный узел, предварительно отогнув фиксирующие зажимы или открутив винты (зависит от модели). У стартеров с неразборным щеткодержателем потребуется высверлить заклепки или срезать их болгаркой, но это крайняя мера – попробуйте сначала аккуратно поддеть узел плоской отверткой. Осмотрите щетки на предмет износа: минимально допустимая длина – 5–7 мм (ориентируйтесь на метки на корпусе или данные производителя).

Проверьте состояние коллектора якоря: темные кольца или борозды указывают на необходимость проточки на токарном станке (глубина резания – не более 0,5 мм). Очистите детали от графитовой пыли сжатым воздухом или безворсовой салфеткой, смоченной в спирте. При сборке нанесите на резьбовые соединения фиксатор (например, Loctite 243) и замените прокладки крышки, если они повреждены.

Визуальные признаки критического износа щеток

Минимально допустимая длина щеток стартера – 8–10 мм (зависит от модели: для ВАЗ – 10 мм, для иномарок – часто 8 мм). Износ до 5–7 мм приводит к нестабильному контакту с коллектором, искрению и падению пускового тока на 30–40%. Осмотр проводите при снятом стартере: щетки должны выступать из держателей не менее чем на 2/3 от номинальной длины. Если графитовый слой стерт до медного провода или пружинного механизма, замена обязательна – дальнейшая эксплуатация вызовет задиры на коллекторе и выход из строя якоря.

Как измерить длину щеток стартера мультиметром и штангенциркулем

Перед измерением демонтируйте стартер и разберите его, сняв заднюю крышку. Щетки расположены в щеткодержателе – их четыре, две из которых подключены к массе, а две к обмотке возбуждения. Очистите щетки от графитовой пыли и масла, чтобы избежать погрешностей при замерах.

Для проверки мультиметром установите режим прозвонки (сопротивление 200 Ом). Подключите щупы к щетке и соответствующему контакту на коллекторе. Сопротивление исправной щетки не должно превышать 0,5 Ом. Если значение выше 2 Ом или цепь разомкнута, щетка изношена или повреждена. Этот метод не измеряет длину напрямую, но выявляет критические дефекты.

Штангенциркулем измеряйте длину щеток по рабочей поверхности – от края до точки контакта с коллектором. Заводская длина новых щеток обычно составляет 12–16 мм в зависимости от модели стартера. Критический износ наступает при уменьшении длины до 5–7 мм. Записывайте показания для каждой щетки отдельно, так как износ может быть неравномерным.

При измерении штангенциркулем фиксируйте губки инструмента параллельно рабочей поверхности щетки. Избегайте перекосов – даже небольшой угол исказит результат. Для точности проведите замер трижды и возьмите среднее значение. Если разница между замерами превышает 0,3 мм, проверьте исправность штангенциркуля или повторите процедуру.

Сравните полученные данные с допусками производителя. Например, для стартеров ВАЗ предельно допустимая длина щеток – 8 мм, для большинства иномарок – 6–7 мм. Если хотя бы одна щетка короче нормы, замените весь комплект, даже если остальные выглядят пригодными. Несимметричный износ приводит к перекосу якоря и ускоренному разрушению коллектора.

Мультиметр также поможет выявить зависание щеток в щеткодержателе. Проверьте подвижность каждой щетки, нажимая на нее пальцем – она должна свободно перемещаться и возвращаться под действием пружины. Если щетка заедает, измерьте зазор между ней и стенками щеткодержателя. Допустимый люфт – не более 0,2 мм. Превышение указывает на деформацию или износ направляющих.

При отсутствии штангенциркуля используйте линейку с ценой деления 0,5 мм, но погрешность увеличится до 1–1,5 мм. В крайнем случае оцените износ визуально: если на щетке видны глубокие борозды, сколы или она короче пружины на 3 мм и более, замена обязательна. Однако такой метод ненадежен для щеток с неравномерным износом.

После измерений соберите стартер, предварительно смазав втулки и шестерню тонким слоем литиевой смазки. Проверьте работу стартера на стенде или непосредственно на двигателе. Если после замены щеток стартер крутит медленно или с перебоями, дополнительно проверьте состояние коллектора и обмоток якоря.

Типичные ошибки при самостоятельной проверке щеток

Первая и самая распространенная ошибка – игнорирование сопротивления изоляции. Многие проверяют только длину щеток, не учитывая, что даже при достаточной высоте (не менее 8–10 мм для большинства стартеров) их работоспособность может быть нарушена из-за пробоя на массу. Для проверки требуется мегомметр на 500 В: сопротивление между щеткодержателем и корпусом должно превышать 10 МОм. Без этого теста щетки могут казаться исправными, но вызывать утечку тока и перегрев.

Вторая ошибка – использование мультиметра в режиме прозвонки без отключения стартера от бортовой сети. При таком подходе показания будут искажены из-за параллельных цепей, особенно если реле или втягивающее устройство неисправны. Правильная методика: отсоединить клемму аккумулятора, снять стартер, затем прозванивать щетки на обрыв (сопротивление должно быть близко к нулю) и на замыкание с корпусом.

Третья ошибка – проверка щеток без оценки состояния коллектора. Даже новые щетки быстро износятся, если ламели коллектора имеют задиры, выработку или окисление. Достаточно визуально осмотреть поверхность: она должна быть гладкой, без темных пятен и следов подгара. При наличии дефектов коллектор требует проточки на токарном станке с последующей шлифовкой мелкозернистой наждачной бумагой (зернистость не грубее P800).

Четвертая ошибка – пренебрежение проверкой пружин щеткодержателей. Слабое прижимное усилие (менее 1,2–1,5 Н для большинства моделей) приводит к искрению и неравномерному износу. Измерить усилие можно динамометром, подцепив его за пружину и растягивая до момента отрыва щетки от коллектора. Если пружина не обеспечивает нужного давления, ее заменяют – регулировка не предусмотрена.

Пятая ошибка – работа без фиксации ротора при проверке. Вращение якоря вручную при установленных щетках приводит к их поломке или сколам, особенно если они уже изношены. Для безопасной проверки ротор фиксируют через шестерню бендикса тисками или специальным приспособлением, а щетки отводят от коллектора пластиковыми клиньями.

Шестая ошибка – замена щеток без очистки щеткодержателя от графитовой пыли. Накопление проводящих частиц между щетками и корпусом вызывает паразитные токи и ускоряет износ. После демонтажа старых щеток полость продувают сжатым воздухом и протирают спиртом. Использование ветоши недопустимо – волокна могут остаться внутри и спровоцировать замыкание.

Когда требуется замена щеток, а когда всего стартера

Замена только щеток оправдана, если стартер крутит с перебоями, но не издает посторонних звуков – скрежета, скрипа или металлического лязга. Щетки изнашиваются до критической длины (менее 5–7 мм для большинства моделей), что приводит к нестабильному контакту с коллектором. Проверить их состояние можно визуально: снимите заднюю крышку стартера, измерьте длину щеток штангенциркулем и сравните с заводскими параметрами. Если на коллекторе нет глубоких борозд, а остальные детали (бендикс, втулки, обмотка) в норме – достаточно заменить щеточный узел.

Сигналом к замене щеток служит падение напряжения на стартере при прокрутке: если мультиметр показывает менее 9 В на клеммах при работающем двигателе, а аккумулятор заряжен – проблема в контакте. Другой признак: стартер начинает работать только после нескольких попыток, но после прогрева двигателя ситуация временно улучшается. Это указывает на то, что щетки подгорели или стерлись неравномерно, но еще не достигли предельного износа.

Менять весь стартер нужно, когда износ щеток сопровождается повреждением других узлов. Например, если при демонтаже обнаружены оплавленные ламели коллектора, задиры на якоре или люфт вала во втулках более 0,2 мм – ремонт нецелесообразен. Стоимость ремкомплекта (щетки, втулки, бендикс) часто приближается к цене нового стартера, особенно для иномарок. В таких случаях проще установить новый агрегат с гарантией.

Скрежет при запуске – однозначный признак износа бендикса или венца маховика. Если после замены бендикса проблема сохраняется, а на зубьях венца видны сколы или заусенцы, стартер придется менять целиком. Попытки восстановить его приведут к повторным поломкам: изношенный механизм будет разрушать новый бендикс или венец.

Замыкание в обмотке якоря или статора – критическая неисправность, требующая замены стартера. Проверить обмотку можно мегомметром: сопротивление между ламелями коллектора должно быть одинаковым (обычно 0,1–0,5 Ом). Если прибор показывает «0» или бесконечность – обмотка повреждена. Ремонт в этом случае нерентабелен: перемотка обойдется дороже нового стартера, а надежность восстановленного узла будет низкой.

Стартер с пробегом более 150–200 тыс. км редко подлежит частичному ремонту. Даже если щетки еще работоспособны, другие детали (втулки, подшипники, пружины) изношены до предела. Попытка заменить только щетки приведет к тому, что через 5–10 тыс. км потребуется новый ремонт. Для автомобилей с большим пробегом замена стартера целиком – более разумное решение, чем поэтапный ремонт.

Если стартер крутит, но двигатель не запускается, а щетки и бендикс в порядке – проверьте втягивающее реле. При обрыве обмотки или подгорании контактов реле не подает питание на стартер. Замена реле дешевле, чем стартера, но если неисправность повторяется – это признак общего износа. В таких случаях лучше заменить стартер, чтобы избежать внезапного отказа в дороге.

Для коммерческого транспорта или автомобилей с дизельными двигателями замена стартера целиком предпочтительнее ремонта. Высокая нагрузка на стартер в таких условиях ускоряет износ всех деталей. Даже после замены щеток и втулок остается риск поломки из-за усталости металла или скрытых дефектов. Новый стартер обеспечит стабильный запуск и снизит риск простоев.
