Масляный поддон на Лада Приора с 16-клапанным двигателем (модель 21126) – элемент, требующий демонтажа при замене прокладки, очистке от отложений или ремонте коленвала. Конструкция поддона на этом моторе предусматривает крепление на 19 болтах М6 с головкой на 10, а также герметизацию стыка с блоком цилиндров при помощи прокладки из маслостойкой резины или анаэробного герметика. Перед началом работ убедитесь, что двигатель остыл до температуры ниже 30°C – горячее масло и металл увеличивают риск ожогов и деформации деталей.
Для снятия потребуется стандартный набор инструментов: торцевая головка на 10 с удлинителем, динамометрический ключ (момент затяжки болтов – 8–10 Н·м), плоская отвертка для отделения поддона от блока, а также емкость для слива остатков масла. Обратите внимание: на Приоре с кондиционером доступ к задним болтам поддона ограничен компрессором – его придется временно сместить, открутив крепление на двух болтах М8.
Особенность 16-клапанной Приоры – наличие датчика уровня масла, расположенного в нижней части поддона. Перед демонтажем отсоедините его разъем, чтобы не повредить проводку. Если прокладка прикипела, используйте резиновый молоток для аккуратного отделения поддона от блока – металлический инструмент может деформировать фланец. После снятия очистите привалочные поверхности от старого герметика и масляных отложений, используя пластиковый скребок или специальный очиститель для двигателя.
При обратной установке замените прокладку на новую (артикул 21120-1009040-00) или нанесите анаэробный герметик (например, Loctite 574) тонким слоем по периметру. Затягивайте болты крест-накрест в три этапа: сначала до 5 Н·м, затем до 8 Н·м, окончательно – до 10 Н·м. Не превышайте момент затяжки – это может привести к деформации поддона или повреждению резьбы в блоке.
Какие инструменты и материалы понадобятся для демонтажа поддона
Для снятия масляного поддона на Приоре с 16-клапанным двигателем потребуются: торцевые головки на 10, 13 и 17 мм с удлинителем (длина не менее 150 мм для доступа к болтам в труднодоступных местах), карданный шарнир для работы под углом, динамометрический ключ с диапазоном 10–50 Н·м, плоская отвёртка с широким жалом (для отделения герметика), съёмник масляного фильтра (если фильтр мешает доступу). Обязательны резиновый молоток (для аккуратного отделения поддона без повреждений) и пластиковые клинья (или аналогичные инструменты) для безопасного разъединения сопрягаемых поверхностей. Подготовьте ёмкость объёмом не менее 4 литров для слива масла, а также впитывающие салфетки или ветошь для удаления остатков жидкости.
Из расходных материалов необходимы: новый герметик для поддона (например, ABRO 999 или Loctite 574, устойчивый к маслу и температурам до +300°C), прокладка поддона (оригинальная 21120-1009040-00 или аналог от Victor Reinz), уплотнительное кольцо сливной пробки (медное или алюминиевое, артикул 21080-1009146-00). Для очистки поверхностей используйте обезжириватель (например, очиститель тормозов или уайт-спирит) и безворсовую салфетку. Если планируется замена масла, подготовьте 3,5 литра синтетического масла вязкостью 5W-40 (соответствующего допуску ААИ-003 Б5 или API SN).
Как правильно подготовить автомобиль перед снятием масляного поддона
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Используйте домкрат для подъема передней части машины и зафиксируйте ее на надежных опорах – штатные подставки или специализированные стойки грузоподъемностью не менее 2 тонн. Убедитесь, что колеса заблокированы противооткатными упорами с обеих сторон задней оси. Отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вблизи поддона.
Слейте моторное масло полностью, открутив пробку поддона ключом на 17. Для ускорения процесса прогрейте двигатель до рабочей температуры (70–80°C), но не перегревайте – горячее масло может вызвать ожоги. Подставьте емкость объемом не менее 4 литров под сливное отверстие. После слива установите пробку на место, затянув ее моментом 30–35 Н·м, чтобы избежать повреждения резьбы.
Демонтируйте защиту картера, если она установлена. На Приоре 16 клапанов защита крепится на 6 болтах М8 (ключ на 13) и 2 гайках М10 (ключ на 17). Отсоедините датчик уровня масла, расположенный на поддоне, предварительно отключив его разъем. Очистите поверхность поддона от грязи и масляных отложений металлической щеткой и ветошью, смоченной в бензине или очистителе тормозов – это предотвратит попадание абразивных частиц в двигатель при снятии.
| Этап подготовки | Инструмент/материал | Особенности выполнения |
|---|---|---|
| Подъем автомобиля | Домкрат, опоры (2 т), упоры | Поднимать за штатные точки кузова, указанные в руководстве по эксплуатации |
| Слив масла | Ключ на 17, емкость 4+ л, ветошь | Температура масла не выше 80°C, пробка затягивается с моментом 30–35 Н·м |
| Демонтаж защиты | Ключи на 13 и 17, трещотка с удлинителем | Откручивать болты в последовательности «крест-накрест» для равномерного снятия |
Пошаговая инструкция по сливу масла и снятию защиты картера
Подготовьте автомобиль: установите его на ровную площадку, затяните ручной тормоз и включите первую передачу (или «P» для АКПП). Прогрейте двигатель до рабочей температуры (70–80°C) – горячее масло стекает быстрее. Заглушите мотор и подождите 5–7 минут, чтобы масло частично осело в поддоне, но осталось текучим.
Снимите защиту картера, если она установлена. На Приоре 16 клапанов стандартная защита крепится на 6 болтах М8 (ключ на 13) и 2 гайках на шпильках (ключ на 17). Болты расположены по периметру: два спереди, два сзади и по одному с боков. Откручивайте их в произвольном порядке, но начинайте с задних креплений, чтобы избежать перекоса. Придерживайте защиту при снятии последних болтов.
Подставьте емкость объемом не менее 4 литров под сливное отверстие поддона. Используйте ключ на 17 для пробки – на Приоре она имеет коническую резьбу и уплотнительное кольцо. Откручивайте пробку против часовой стрелки, удерживая емкость наготове. После срыва резьбы открутите пробку рукой, давая маслу стечь полностью. Очистите пробку от грязи и металлической стружки, проверьте состояние уплотнительного кольца – при деформации замените его (артикул 21080-1009156-00).
Пока масло стекает, осмотрите сливное отверстие на предмет повреждений резьбы. Если обнаружены заусенцы или срыв витков, потребуется восстановление резьбы метчиком М14×1,5. Протрите область вокруг отверстия ветошью, удаляя остатки масла и грязи. Убедитесь, что в емкость слилось не менее 3,2 литра масла – меньший объем указывает на неполный слив или утечку.
После слива масла установите пробку на место, затянув ее моментом 30–35 Н·м. Избегайте перетяжки – коническая резьба может лопнуть. Если защита картера имеет резиновые втулки или пластиковые держатели, проверьте их целостность перед установкой. Совместите отверстия защиты с крепежными точками на кузове, наживите болты вручную, затем затяните их крест-накрест моментом 18–22 Н·м.
Перед заливкой нового масла убедитесь, что все крепежные элементы защиты затянуты, а пробка сливного отверстия герметична. Используйте только рекомендованное масло (например, Лукойл Люкс 5W-40 или Роснефть Maximum 5W-40) в объеме 3,5 литра. После замены запустите двигатель на 30 секунд, проверьте отсутствие подтеков под пробкой и защитой.
Как отсоединить и снять датчики, мешающие доступу к поддону
На 16-клапанной Приоре мешают демонтажу поддона два ключевых датчика: датчик уровня масла (ДУМ) и датчик давления масла (ДДМ). ДУМ расположен в нижней части блока цилиндров, ближе к коробке передач – его разъём чёрного цвета с фиксатором. Отсоедините фишку, нажав на защёлку пальцем, затем выкрутите датчик ключом на 22 против часовой стрелки. ДДМ находится выше, рядом с масляным фильтром, и имеет металлический корпус с шестигранником на 24. Сначала снимите с него провод, потянув за колодку, затем выверните датчик тем же ключом. Оба датчика уплотнены медными шайбами – не потеряйте их, так как повторное использование не рекомендуется.
Перед отключением датчиков слейте масло и отсоедините клемму АКБ, чтобы избежать короткого замыкания. Если ДДМ не поддаётся, обработайте резьбу проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут. При откручивании удерживайте корпус датчика рожковым ключом, чтобы не провернуть его вместе с проводкой. После снятия заткните отверстия чистыми тряпками, чтобы предотвратить попадание грязи в систему смазки. Если датчики покрыты нагаром, очистите их ветошью с бензином – это упростит установку обратно.
Дополнительно может потребоваться снять кронштейн крепления жгута проводов, который проходит над поддоном. Он закреплён двумя болтами на 10 – один у блока цилиндров, второй ближе к стартеру. Отведите жгут в сторону, зафиксировав его пластиковыми стяжками или изолентой. Не допускайте натяжения проводов, особенно у разъёма ДУМ, так как это может повредить контакты. После демонтажа датчиков и кронштейна доступ к поддону будет полностью открыт.

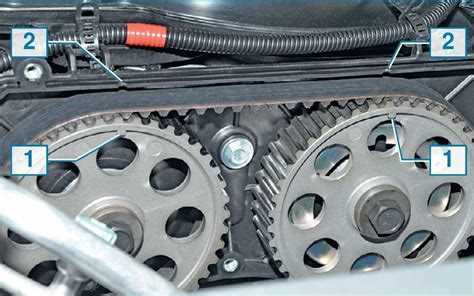

Способы откручивания крепёжных болтов масляного поддона без повреждений
Для болтов с закисшей резьбой примените проникающую смазку типа WD-40 Specialist или жидкий ключ на основе дисульфида молибдена. Нанесите состав за 12–24 часа до демонтажа, обмотав болты ветошью, пропитанной средством. Если смазка не помогла, используйте ударную отвёртку: установите её в шлиц болта и нанесите резкий удар молотком массой 500–700 г, одновременно поворачивая против часовой стрелки.
При откручивании болтов соблюдайте последовательность: начинайте с центральных, затем переходите к крайним по диагонали. Это предотвратит перекос поддона и деформацию прокладки. Если болт не поддаётся, попробуйте метод «нагрева и охлаждения»: нагрейте головку болта газовой горелкой до 150–200°C, затем резко охладите её водой или сжатым воздухом – разница температур разрушит окислы.
Для болтов с сорванными гранями используйте экстрактор. Просверлите в центре болта отверстие диаметром 3–4 мм на глубину 10–15 мм, затем вкрутите экстрактор левого вращения. Приложите усилие против часовой стрелки – экстрактор врежется в металл и вывернет болт. Если экстрактор не сработал, высверлите болт полностью, нарежьте резьбу метчиком М6 и установите новый крепёж.
Избегайте чрезмерного усилия при откручивании: максимальный момент затяжки болтов поддона на Приоре – 8–10 Н·м. Превышение этого значения приводит к срыву резьбы в блоке цилиндров. Для контроля используйте динамометрический ключ или трещотку с ограничителем момента. Если болт провернулся в блоке, не пытайтесь выкрутить его дальше – высверлите остатки и восстановите резьбу.
При работе с алюминиевым поддоном учитывайте хрупкость материала. Не используйте зубило или молоток для отделения поддона от блока – это приведёт к образованию трещин. Вместо этого вставьте плоскую отвёртку в стык между поддоном и блоком, аккуратно подденьте и покачайте поддон, чтобы нарушить герметичность прокладки. Если поддон не отделяется, проверьте все болты – возможно, один из них остался затянутым.
Для предотвращения повреждения резьбы при обратной сборке смажьте болты медной пастой или антипригарным составом на основе графита. Это снизит трение и предотвратит прикипание. Затягивайте болты в три этапа: сначала до 3–4 Н·м, затем до 6–7 Н·м, окончательно – до 8–10 Н·м, соблюдая диагональную последовательность.
Если болт сломался заподлицо с поверхностью, используйте сверло с левым вращением. Просверлите отверстие диаметром 4–5 мм на глубину 5–7 мм, затем вкрутите в него экстрактор или метчик с левой резьбой. Вращайте инструмент против часовой стрелки – остатки болта выйдут вместе со сверлом. Для восстановления резьбы используйте ввёртыш Helicoil или аналогичный ремонтный комплект.
Как аккуратно отделить поддон от блока цилиндров и очистить поверхности
Перед началом работ убедитесь, что двигатель остыл до температуры ниже 30°C – горячий металл расширяется, что усложнит демонтаж и может привести к деформации прокладки. Слейте масло полностью, открутив пробку поддона и выждав не менее 15 минут для стока остатков. Используйте емкость объемом не менее 4 литров для сбора отработки.
Открутите все болты крепления поддона в последовательности от краев к центру, следуя схеме «звезда» – это предотвратит перекос и повреждение алюминиевого корпуса. На Приоре 16 клапанов используется 19 болтов M6 с моментом затяжки 8–10 Н·м; откручивайте их головкой на 10 мм с удлинителем. Три болта в районе масляного насоса часто прикипают – обработайте их проникающей смазкой за 30 минут до демонтажа.
Для отделения поддона используйте пластиковый или резиновый молоток: наносите легкие удары по фланцу в местах, где он плотно прилегает к блоку. Избегайте металлических инструментов – они оставляют задиры на поверхности. Если поддон не поддается, вставьте тонкую отвертку между фланцем и блоком в зоне стыка, но не применяйте силу: риск повредить посадочную плоскость высок.
После снятия поддона удалите остатки старой прокладки неметаллическим скребком – подойдет пластиковая карта или деревянный шпатель. Не используйте ножи или металлические лезвия: они царапают алюминий, что приведет к утечкам масла. Для размягчения прикипевших фрагментов нанесите очиститель тормозов или специальный состав для удаления прокладок (например, ABRO PR-300) и выдержите 5–7 минут.
Очистите привалочные поверхности блока и поддона от масляных отложений и грязи с помощью безворсовой салфетки и обезжиривателя (уайт-спирит или очиститель карбюратора). Особое внимание уделите каналам слива масла и резьбовым отверстиям: в них скапливается металлическая стружка и окислы. Продуйте каналы сжатым воздухом под давлением не более 3 бар, чтобы избежать повреждения датчика уровня масла.
Проверьте плоскость поддона и блока цилиндров с помощью металлической линейки и щупа. Допустимое отклонение – не более 0,05 мм на длине 100 мм. Если обнаружены неровности, устраните их притиркой на плите с абразивной пастой зернистостью P400–P600. При значительных деформациях (свыше 0,1 мм) замените поддон – восстановление нецелесообразно.
Перед установкой новой прокладки убедитесь в отсутствии заусенцев на фланце поддона и блоке. Нанесите тонкий слой герметика (например, Loctite 574 или Victor Reinz Reinzosil) только на стыки с передней и задней крышками двигателя, избегая попадания в масляные каналы. Для Приоры 16 клапанов достаточно полоски диаметром 2–3 мм по периметру этих зон.
Затягивайте болты крепления поддона в три этапа: сначала вручную, затем с моментом 5 Н·м, и окончательно – 8–10 Н·м. Соблюдайте последовательность от центра к краям, делая по 1/4 оборота за проход. После сборки залейте масло и запустите двигатель на 2–3 минуты, затем проверьте отсутствие течей под давлением – при работающем моторе утечки проявятся сразу.
Типичные ошибки при снятии поддона и как их избежать
Первая и самая распространённая ошибка – попытка снять поддон без предварительного слива масла. Даже если кажется, что уровень низкий, остатки жидкости под давлением могут выплеснуться при откручивании болтов, заливая двигатель и пол. Всегда сливайте масло полностью через сливную пробку, используя ёмкость объёмом не менее 4 литров. На Приоре 16 клапанов для этого потребуется ключ на 17 и 10–15 минут ожидания, пока стекут последние капли.
Неправильный порядок откручивания болтов приводит к деформации поддона или повреждению прокладки. Начинайте с центральных болтов, постепенно переходя к краям по спирали. На Приоре поддон крепится 19 болтами M6 с моментом затяжки 8–10 Н·м – их нужно ослаблять равномерно, чтобы избежать перекоса. Используйте головку с трещоткой и динамометрический ключ для контроля усилия при обратной сборке.
- Игнорирование состояния прокладки. Даже если она выглядит целой, после снятия поддона её нужно заменить. Старая прокладка теряет эластичность и не обеспечивает герметичность. Артикул оригинальной прокладки для Приоры – 21120-1009040-00, стоимость около 300 рублей. Не экономьте на этом – утечка масла после сборки обойдётся дороже.
- Применение чрезмерной силы при отделении поддона. Если он не поддаётся, не стучите молотком – это может повредить посадочные поверхности. Используйте пластиковый или резиновый молоток, аккуратно обстукивая края. Альтернатива – тонкая отвёртка или монтажная лопатка, вставленная в стык между поддоном и блоком, но без рычага, чтобы не погнуть металл.
Забыть про датчик уровня масла – ещё одна частая ошибка. Он расположен в задней части поддона и соединён проводом с разъёмом на блоке цилиндров. Перед снятием отсоедините разъём, иначе можно оборвать проводку. На Приоре датчик крепится одним болтом на 10, а его уплотнительное кольцо (артикул 21120-3843010) также подлежит замене.
Неочищенные поверхности перед установкой новой прокладки гарантируют утечку. Остатки старого герметика, масла или грязи мешают плотному прилеганию. Используйте очиститель тормозов или ацетон, но не металлические щётки – они царапают алюминий. После обезжиривания протрите поверхности безворсовой салфеткой. Наносите герметик (например, ABRO Grey 999) тонким слоем только на углы и проблемные зоны, избегая попадания внутрь поддона.
Перетяжка болтов – причина трещин в поддоне или срыва резьбы в блоке. Момент затяжки для болтов M6 на Приоре составляет 8–10 Н·м. Затягивайте их в три этапа: сначала все до 5 Н·м, затем до 8 Н·м, и наконец – до 10 Н·м. Соблюдайте порядок от центра к краям, как при откручивании. После сборки дайте герметику высохнуть 2–3 часа перед заливкой масла.
Последняя ошибка – заливка масла без проверки на утечки. Запустите двигатель на 2–3 минуты, затем заглушите и осмотрите поддон снизу. Если обнаружены подтёки, подтяните болты на 1–2 Н·м. Повторите проверку через 100–200 км пробега – иногда утечки проявляются только после прогрева двигателя и расширения металла.
