Как подтянуть тросик сцепления на калине 1

Трос сцепления на Лада Калина 1 – элемент, требующий периодической настройки. Заводские параметры предусматривают свободный ход педали в пределах 25–35 мм, измеренный от верхнего положения до момента начала сопротивления. Превышение этого значения приводит к неполному выключению сцепления, что вызывает затруднения при переключении передач и ускоренный износ диска. Если ход меньше 20 мм, сцепление начинает «вести», что грозит пробуксовкой и перегревом накладок.

Регулировка выполняется на холодном двигателе с помощью двух ключей на 17 мм и линейки или штангенциркуля. Основной узел настройки – механизм компенсации износа, расположенный под капотом у вилки сцепления. Вращением гайки на наконечнике троса изменяется его натяжение. Важно: после каждого поворота гайки на 1/4 оборота проверяйте ход педали, чтобы избежать перетяжки.

Типичные ошибки при регулировке – игнорирование проверки люфта в приводе и несоблюдение последовательности действий. Сначала ослабьте контргайку, затем вращайте регулировочную гайку, добиваясь нужного хода. После фиксации контргайки убедитесь, что трос не перекручен и свободно перемещается в оболочке. Если после регулировки педаль остается жесткой или проваливается, проверьте состояние троса на предмет обрыва нитей или заклинивания в рубашке.

На Калине 1 с пробегом свыше 50 000 км регулировка может потребоваться чаще из-за естественного износа диска сцепления. В таких случаях одновременно с настройкой троса рекомендуется осмотреть выжимной подшипник и вилку на предмет люфтов. Если после регулировки ход педали быстро возвращается к прежним значениям, это сигнал о критическом износе фрикционных накладок – требуется замена сцепления.

Какие инструменты и материалы понадобятся для работы

Для регулировки троса сцепления на Лада Калина 1 потребуется минимальный набор инструментов, но каждый из них должен быть качественным. Основной список включает:

• Рожковый ключ на 8 мм – для ослабления контргайки на кронштейне троса.
• Рожковый или накидной ключ на 10 мм – для вращения регулировочной гайки.
• Штангенциркуль или линейка с миллиметровой шкалой – для точного измерения свободного хода педали (норма – 27–33 мм).
• Плоская отвёртка – для фиксации троса при регулировке, если потребуется.
• Фонарик – освещение подкапотного пространства облегчит доступ к механизму.

Из материалов пригодится только смазка для троса – например, Литол-24 или WD-40. Она предотвратит преждевременный износ и коррозию. Если трос повреждён или растянут, заранее приобретите новый (артикул для Калины 1 – 11180-1602210-00).

Дополнительно рекомендуется использовать домкрат или смотровую яму, чтобы обеспечить удобный доступ к регулировочному механизму. Без них работать придётся лёжа под машиной, что усложнит процесс. Перчатки защитят руки от грязи и острых кромок кузова.

Перед началом работ убедитесь, что все инструменты исправны: ключи не сорвут грани гаек, а отвёртка не погнётся. Не используйте разводные ключи – они часто проскальзывают и повреждают крепёж. Если регулировка не даёт результата, проверьте состояние вилки сцепления и выжимного подшипника: их износ может имитировать проблему с тросом.

Как определить необходимость регулировки троса сцепления

Первый признак – изменение хода педали сцепления. На Лада Калина 1 свободный ход педали в норме составляет 25–35 мм от верхнего положения до момента начала сопротивления. Измерьте расстояние линейкой: если значение выходит за пределы, трос требует настройки. Увеличенный ход (свыше 40 мм) приводит к неполному выключению сцепления, а уменьшенный (менее 20 мм) – к пробуксовке дисков.

Обратите внимание на поведение автомобиля при трогании. Если машина начинает движение рывками или с задержкой после отпускания педали, это указывает на неправильное положение троса. При этом обороты двигателя могут расти, а скорость – нет, что характерно для пробуксовки. В таких случаях проверьте регулировочную гайку на наконечнике троса: ослабление крепления часто становится причиной проблемы.

• Скрежет при переключении передач – сигнал о неполном выключении сцепления. Особенно заметен при попытке включить первую или заднюю передачу без нажатия на педаль до упора.
• Педаль «проваливается» или нажимается слишком легко – возможен обрыв троса или его сильное растяжение. Проверьте целостность троса под капотом и в салоне.
• Посторонние шумы (скрип, треск) при работе педалью – износ втулок или направляющей троса. Требует смазки или замены элементов.

Визуальный осмотр троса под капотом поможет выявить явные дефекты. Откройте крышку капота и найдите место крепления троса к вилке сцепления. Если трос провисает или на нем видны потертости, трещины, а наконечник смещен относительно регулировочной гайки, необходима срочная корректировка. Также проверьте состояние резинового чехла: его повреждение ускоряет износ троса из-за попадания грязи.

Тест на «ползучесть» – простой способ диагностики. Запустите двигатель, включите первую передачу и медленно отпускайте педаль сцепления. Если автомобиль начинает двигаться до того, как педаль полностью отпущена, или, наоборот, трогается только при почти полном отпускании – требуется регулировка. Нормальное поведение: начало движения при отпускании педали на 2/3 хода.

Проверка люфта вилки сцепления дает точную картину. Поднимите автомобиль на подъемнике или загоните на яму. Попросите помощника нажать на педаль сцепления, а сами наблюдайте за вилкой. В норме она должна перемещаться на 18–22 мм. Если ход меньше – трос перетянут, больше – ослаблен. Измерьте расстояние штангенциркулем или линейкой.

Регулярная проверка состояния троса – залог долгой работы сцепления. На Лада Калина 1 рекомендуется проводить диагностику каждые 10 000 км пробега или при появлении первых признаков неисправности. Запомните: игнорирование симптомов приводит к ускоренному износу выжимного подшипника, диска сцепления и маховика, ремонт которых обойдется значительно дороже простой регулировки троса.

Подготовка автомобиля перед началом регулировки

Перед регулировкой троса сцепления на Лада Калина 1 установите автомобиль на ровную площадку с твердым покрытием. Поднимите капот и зафиксируйте его упором. Проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления – он должен находиться между метками «MIN» и «MAX». При необходимости долейте жидкость DOT-4, так как ее недостаток может исказить результаты регулировки. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой.

Осмотрите трос сцепления на предмет износа, перегибов или повреждений оболочки. Особое внимание уделите участкам у вилки сцепления и в месте крепления к педали. Если обнаружены трещины на резиновых втулках или коррозия на металлических элементах, замените трос перед регулировкой. Проверьте свободный ход педали сцепления: при нажатии до упора он должен составлять 125–135 мм, а полный ход – 140–150 мм. Зафиксируйте текущие значения для сравнения после регулировки.

Подготовьте необходимые инструменты: ключ на 8 мм для контргайки, ключ на 10 мм для регулировочной гайки, плоскогубцы и отвертку с плоским жалом. Смажьте резьбу регулировочного механизма троса проникающей смазкой (например, WD-40) за 10–15 минут до начала работ – это облегчит вращение гаек. Убедитесь, что рычаг коробки передач находится в нейтральном положении, а двигатель заглушен. Подложите под колеса противооткатные упоры для предотвращения самопроизвольного движения автомобиля.

Пошаговая инструкция по доступу к механизму сцепления

Поднимите автомобиль на подъемнике или установите на смотровую яму. Если используете домкрат, зафиксируйте машину противооткатными упорами под задние колеса и подставьте страховочные опоры под пороги. Снимите защиту картера двигателя – она крепится на 6 болтах М8 с головкой на 13 мм. Открутите их против часовой стрелки, придерживая защиту рукой, чтобы избежать падения.

Отсоедините аккумуляторную батарею, сняв клемму «минус» ключом на 10 мм. Это исключит случайное замыкание при работе с проводкой, расположенной рядом с механизмом сцепления. Отведите в сторону блок предохранителей и жгут проводов, закрепленный на кронштейне коробки передач пластиковыми хомутами. Разрежьте хомуты кусачками – новые установите после завершения работ.

Снимите воздушный фильтр в сборе с патрубком. Для этого ослабьте хомут на дроссельном узле отверткой с плоским шлицем, отсоедините датчик массового расхода воздуха (ДМРВ) и выньте корпус фильтра из моторного отсека. Открутите два болта крепления кронштейна троса сцепления к коробке передач – используйте головку на 17 мм с удлинителем.

Отведите трос сцепления в сторону, освободив его из вилки выключения сцепления. Для этого снимите стопорную скобу с пальца вилки плоскогубцами, затем извлеките палец. Проверьте состояние резинового демпфера на вилке – при наличии трещин или деформаций замените его. Отсоедините трос от кронштейна на коробке, потянув его на себя и сняв с фиксирующего выступа.

Получив доступ к механизму, осмотрите рабочий цилиндр сцепления и гидропривод. Если требуется замена или регулировка, отсоедините шланг гидропривода от цилиндра, предварительно подставив емкость для слива тормозной жидкости. Открутите два болта крепления цилиндра к картеру сцепления ключом на 13 мм. При обратной сборке замените медные уплотнительные шайбы на штуцере шланга.

Как правильно измерить свободный ход педали сцепления

Свободный ход педали сцепления на Лада Калина 1 должен составлять 27–35 мм. Измерение проводится линейкой или штангенциркулем от верхней точки резиновой накладки педали до пола при выключенном двигателе. Убедитесь, что педаль находится в исходном положении – не нажата и не зафиксирована.

Для точного замера приложите инструмент к педали строго вертикально, избегая перекосов. Нажмите на педаль до момента появления сопротивления – это начало рабочего хода. Разница между исходным положением и точкой сопротивления и есть свободный ход. Если значение выходит за пределы 27–35 мм, требуется регулировка троса.

Проверку проводите на холодном двигателе, так как тепловое расширение деталей может исказить результаты. Измеряйте несколько раз, чтобы исключить погрешность. Если свободный ход меньше 27 мм, сцепление будет «вести», что приведет к ускоренному износу диска. Превышение 35 мм вызовет неполное выключение сцепления, затрудняя переключение передач.

При измерении обратите внимание на равномерность хода педали. Рывки или заедания указывают на износ троса, направляющей втулки или деформацию вилки сцепления. В таких случаях регулировка не решит проблему – потребуется замена неисправных элементов.

Запишите полученные значения для сравнения после регулировки. Если после настройки свободный ход остается нестабильным, проверьте состояние возвратной пружины педали и крепление троса к кронштейну на коробке передач. Ослабленные болты или поврежденная пружина могут искажать результаты измерений.

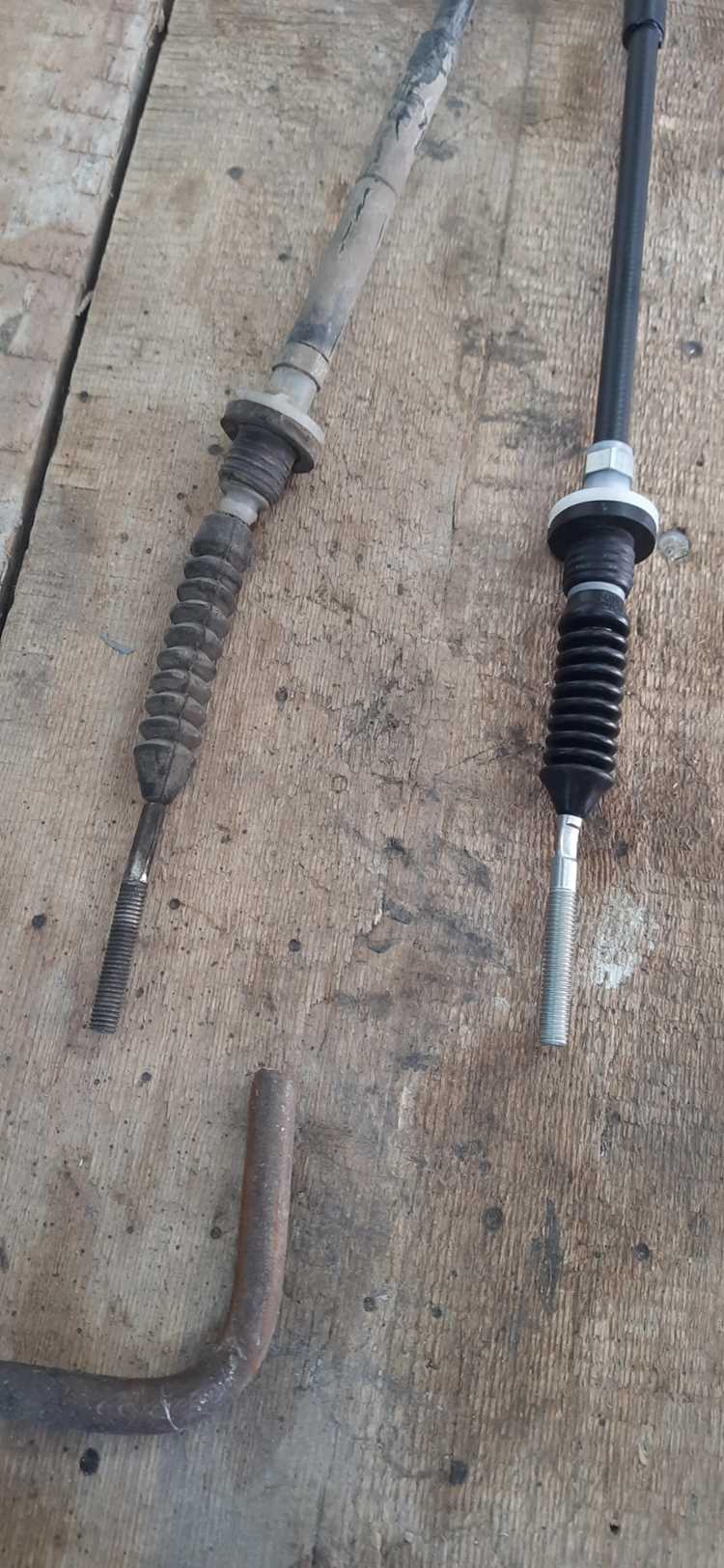

Регулировка длины троса сцепления на Калине 1

На Лада Калина 1 свободный ход педали сцепления должен составлять 25–35 мм, измеряемых от верхнего положения педали до момента начала сопротивления. Для проверки используйте линейку или штангенциркуль, приложив инструмент к площадке педали. Если значение выходит за пределы нормы, требуется корректировка длины троса. Износ диска сцепления или вытягивание троса со временем приводят к увеличению свободного хода, что затрудняет включение передач.

Регулировка выполняется вращением гайки на наконечнике троса, расположенной под капотом у вилки сцепления. Ключом на 17 удерживайте контргайку, а ключом на 10 вращайте регулировочную гайку: по часовой стрелке – для уменьшения свободного хода, против – для увеличения. После каждого оборота проверяйте ход педали. Оптимальное положение достигается, когда педаль начинает сопротивляться при нажатии на 25–30 мм от верхней точки.

После регулировки затяните контргайку моментом 6–8 Н·м, чтобы исключить самопроизвольное ослабление. Проверьте работу сцепления на ходу: передачи должны включаться без хруста, а педаль – возвращаться в исходное положение без заеданий. Если после регулировки педаль остается «мягкой» или передачи включаются с трудом, проверьте состояние троса на предмет обрыва нитей или износа оболочки. Замена троса потребуется при наличии трещин или деформации наконечников.

Для точной настройки используйте динамометрический ключ при затяжке контргайки. Избегайте чрезмерного натяжения троса – это приводит к преждевременному износу выжимного подшипника и диска сцепления. Периодичность проверки свободного хода – каждые 15 000 км пробега или при появлении первых признаков некорректной работы сцепления.

Проверка результата и корректировка настроек

После регулировки троса сцепления на Лада Калина 1 заведите двигатель и выжмите педаль до упора 3–4 раза, фиксируя усилие и ход. Нормативный свободный ход педали – 27–33 мм, измеренный линейкой от пола до центра накладки. Если значение выходит за пределы, ослабьте контргайку на кронштейне коробки передач и поверните регулировочную гайку: по часовой стрелке для уменьшения хода, против – для увеличения. Затяните контргайку моментом 14–16 Н·м и повторите проверку.

Проверьте включение передач на стоящем автомобиле с заведенным двигателем. Первая и задняя должны включаться без хруста, вторая и последующие – с легким усилием, но без заеданий. Если передачи входят туго или со скрежетом, увеличьте свободный ход педали на 2–3 мм. При пробуксовке сцепления (обороты растут, скорость не увеличивается) уменьшите ход на те же 2–3 мм. Запомните: корректировка проводится только после полного остывания троса – нагретый металл дает погрешность до 5 мм.

На ходу протестируйте сцепление на ровном участке дороги. При плавном разгоне с 2000 об/мин до 3500 об/мин переключение между 2-й и 3-й передачами должно происходить без рывков. Если педаль «проваливается» или требует чрезмерного усилия, проверьте целостность троса и состояние возвратной пружины на вилке сцепления. В случае износа лепестков корзины (более 0,5 мм) или диска (остаточная толщина менее 6,2 мм) регулировка не даст результата – потребуется замена узла.

Типичные ошибки при регулировке и способы их избежать

Первая распространённая ошибка – неправильный замер свободного хода педали. Многие ограничиваются визуальной оценкой или ориентируются на субъективные ощущения, хотя заводские требования для Калины 1 составляют 27–33 мм от верхнего положения педали до момента начала сопротивления. Измерять нужно линейкой, прижав её к коврику пола и зафиксировав начальную точку. Игнорирование этого параметра приводит к неполному выжиму сцепления или преждевременному износу выжимного подшипника.

Затягивание контргайки без фиксации регулировочной – вторая частая проблема. После выставления нужного хода трос фиксируют контргайкой, но если не удерживать регулировочную гайку ключом на 10 мм, она проворачивается вместе с контргайкой, сбивая настройку. Решение: зажать регулировочную гайку вторым ключом и только потом затягивать контргайку с моментом 6–8 Н·м.

Третья ошибка – регулировка на непрогретом двигателе. Холодный трос имеет другое натяжение из-за температурного расширения металла. После прогрева мотора до 90°C свободный ход может уменьшиться на 3–5 мм. Правильный порядок: запустить двигатель, дать поработать 10 минут, затем провести замер и корректировку.

Игнорирование состояния троса перед регулировкой – четвёртая типичная оплошность. Если трос растрёпан, имеет заломы или коррозию на оболочке, его настройка бессмысленна: через 500–1000 км ход снова собьётся. Перед регулировкой проверьте трос на целостность, смажьте его литолом или силиконовой смазкой через технологическое отверстие в оболочке.

Пятая ошибка – чрезмерное натяжение троса. При попытке устранить пробуксовку сцепления владельцы часто перетягивают трос, что приводит к неполному включению передач и быстрому износу диска. Максимально допустимый свободный ход – 35 мм. Если после регулировки педаль «дубеет» или передачи включаются с хрустом, ослабьте трос на 1–2 оборота гайки.

Непроверка работы сцепления после регулировки – шестая ошибка. Достаточно проехать 200–300 метров, переключая передачи под нагрузкой, чтобы выявить неисправности. Если при резком разгоне появляется запах гари или передачи «выбивает», требуется повторная настройка с уменьшением свободного хода на 2–3 мм.

Последняя ошибка – использование нештатного инструмента. Для регулировки Калины 1 подходят только ключи на 8 и 10 мм с шестигранным профилем. Рожковые ключи сбивают грани гаек, а разводные – не обеспечивают нужного момента затяжки. При срыве резьбы на кронштейне троса потребуется замена всего узла стоимостью от 1200 рублей.
