Как настроить дворники на гранте

Дворники Лада Гранта – элемент, требующий периодической регулировки для эффективной работы. Заводские настройки не всегда оптимальны: неправильный угол наклона или давление щёток приводит к разводам, неполному очищению стекла или преждевременному износу резинок. Особенность Гранты – трапеция с фиксированными углами поворота, что ограничивает возможности корректировки, но позволяет добиться стабильного результата при правильном подходе.

Перед началом работ проверьте состояние щёток: длина резинок должна быть не менее 20 мм, а каркас – без деформаций. На Гранте с завода устанавливаются дворники длиной 600 мм (водительская сторона) и 400 мм (пассажирская). Если щётки короче, замените их – стандартные размеры обеспечат максимальный охват зоны очистки. Также убедитесь, что стекло чистое: грязь и масляные пятна искажают результат настройки.

Основные проблемы, требующие регулировки: неполное прилегание щёток (особенно на краях стекла), вибрация при работе (из-за перекоса трапеции) и неравномерный износ резинок. Для устранения понадобятся: ключ на 10, отвёртка с плоским шлицем, линейка и динамометрический ключ (опционально). Работы проводите на ровной площадке при выключенном зажигании.

Первый этап – проверка положения рычагов. На Гранте они должны быть параллельны нижней кромке лобового стекла в состоянии покоя. Если угол отклонён, ослабьте гайку крепления рычага ключом на 10 и выровняйте его. Затяните гайку с моментом 12–15 Н·м. Избегайте чрезмерного усилия – это может повредить шлицы крепления.

Далее отрегулируйте давление щёток. На Гранте оно должно составлять 0,1–0,15 кгс (1–1,5 Н) на 1 см длины резинки. Для проверки используйте бытовые весы: подложите лист бумаги под щётку и замерьте усилие, необходимое для его извлечения. Если значение не соответствует норме, подогните пружину рычага – для этого снимите щётку и аккуратно отогните крюк крепления пружины.

Какие инструменты и материалы понадобятся для регулировки дворников

Для проверки правильности установки дворников нужен шаблон или линейка с миллиметровой шкалой. Оптимальная зона очистки стекла на Гранте – 5–7 мм от нижней кромки лобового стекла до крайнего положения щётки в состоянии покоя. Если шаблона нет, подойдёт обычный лист бумаги формата А4, сложенный вдвое: его ширина (105 мм) поможет визуально оценить симметричность расположения щёток относительно центра стекла.

Смазка типа WD-40 или силиконовый спрей необходимы для обработки резьбовых соединений перед регулировкой. Заводские болты часто покрываются коррозией, и попытка их провернуть без предварительной обработки может привести к срыву граней. Наносите состав за 10–15 минут до работы, чтобы он проник в резьбу. Избегайте использования масла – оно притягивает пыль и со временем затвердевает.

Для защиты лакокрасочного покрытия кузова используйте малярный скотч шириной 20–30 мм. Наклейте его по периметру основания поводков, чтобы исключить царапины от металлического инструмента при случайном соскальзывании. Также пригодится мягкая ветошь или микрофибра для протирки стекла после регулировки – остатки смазки или грязь могут исказить траекторию движения щёток.

В редких случаях, когда требуется замена резинок или адаптеров, подготовьте новые щётки с креплением типа «крючок» (9×3 мм) – стандарт для Гранты. Проверьте совместимость по длине: для водительской стороны – 600 мм, для пассажирской – 400 мм. Если штатные поводки деформированы, потребуется съёмник для их демонтажа – универсальный инструмент с захватами под разные типы креплений.

Как правильно снять рычаги стеклоочистителей на Лада Гранта

После ослабления гайки рычаг не снимается сразу – его нужно аккуратно покачать из стороны в сторону, одновременно стягивая с шлицев вала трапеции. Если рычаг сидит плотно, используйте съёмник для шаровых опор или WD-40, нанеся его на место посадки и выждав 5–10 минут. Избегайте резких движений и ударов молотком, чтобы не повредить пластиковую втулку или резьбу вала. При установке нового рычага затягивайте гайку с моментом 18–22 Н·м, предварительно очистив шлицы от грязи и смазав их консистентной смазкой.

Проверка и замена резинок дворников перед настройкой

Резинки дворников Лада Гранта изнашиваются после 6–12 месяцев эксплуатации в зависимости от интенсивности использования и погодных условий. Первые признаки деградации: разводы на стекле, скрип при работе, неравномерное удаление влаги. Проверку проводите при каждом сезонном обслуживании или при ухудшении видимости во время дождя.

Для диагностики поднимите дворники в сервисное положение (рычаг зафиксируйте вертикально) и осмотрите кромку резинки. Трещины глубиной более 0,5 мм, расслоения или деформация профиля – сигнал к замене. Нажмите на резинку пальцем: если она не возвращается в исходную форму, материал потерял эластичность. Измерьте ширину рабочей кромки штангенциркулем – при значении менее 1,2 мм эффективность очистки снижается на 40%.

Замена резинок экономичнее покупки новых дворников. На Гранте используются резинки длиной 500 мм (водительская сторона) и 450 мм (пассажирская). Артикулы оригинальных расходников: 1118-5205070 (500 мм) и 1118-5205071 (450 мм). Аналоги от Bosch (3397004697, 3397004696) или Valeo (567618, 567619) служат на 20–30% дольше за счет графитового покрытия.

Демонтаж старой резинки: отогните металлические пластины крепления на 30–40° с помощью плоской отвертки, вытяните резинку из направляющих. Новая резинка устанавливается в обратном порядке – вставьте ее до упора, затем зафиксируйте пластины, прижав их к корпусу дворника. Убедитесь, что резинка не перекручена и свободно скользит в пазах.

После установки проверьте прилегание к стеклу. Нанесите на стекло тонкий слой мела или сухого мыла, включите дворники на 1 цикл. Равномерный след без пробелов подтверждает правильную установку. Если остаются неочищенные участки, отрегулируйте угол наклона резинки, подогнув металлические пластины плоскогубцами с шагом 2–3°.

Для продления срока службы резинок мойте их каждые 2 недели раствором автошампуня (концентрация 1:100), избегайте использования дворников по сухому стеклу. Зимой перед запуском двигателя очищайте резинки от наледи пластиковым скребком – металлические инструменты повреждают рабочую кромку. Храните запасные резинки в герметичном пакете при температуре от +5 до +25°C.

Регулировка угла наклона и прижимной силы щеток

На Лада Гранта угол наклона щеток дворников регулируется изменением положения рычагов трапеции. Для этого ослабьте гайку крепления рычага на оси моторедуктора ключом на 10 мм, затем поверните рычаг в нужную сторону. Оптимальный угол – 90° относительно лобового стекла в среднем положении. Проверьте равномерность прилегания щетки по всей длине: зазор более 2 мм на краях указывает на необходимость корректировки.

Прижимная сила зависит от состояния пружин в рычагах и правильности установки щеток. Для проверки используйте динамометр: нормальное усилие – 10–15 Н (1–1,5 кгс) на каждую щетку. Если значение ниже, замените пружину или отрегулируйте её натяжение, подогнув крючок крепления. Избегайте чрезмерного усилия – это ускоряет износ резинок и мотора.

На моделях с подогревом стекла дополнительно контролируйте прилегание щеток в холодное время. Лед или снег на рычагах снижают эффективность очистки. В таких случаях уменьшите угол наклона на 5–7° для компенсации обледенения. После регулировки затяните гайки моментом 12–15 Н·м, чтобы избежать самопроизвольного смещения.

Для точной настройки используйте шаблон из картона: вырежьте профиль стекла и приложите к щетке в рабочем положении. Если зазор превышает 1 мм, откорректируйте рычаг повторно. Помните, что изношенные резинки даже при идеальной регулировке не обеспечат качественную очистку – меняйте их каждые 6–12 месяцев.

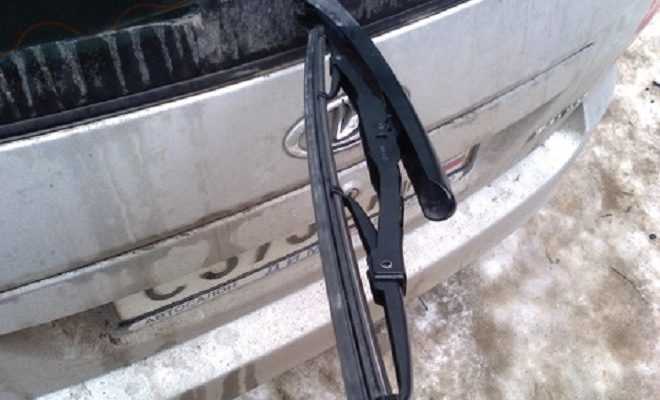

Установка рычагов дворников в правильное положение по меткам

На Лада Гранта рычаги дворников фиксируются на шлицевом валу трапеции с помощью гайки М10. Метки на валу и рычагах нанесены заводом-изготовителем для точной установки: на валу – риска, на рычаге – треугольный выступ. Совмещение этих элементов обеспечивает оптимальный угол очистки стекла и предотвращает контакт щеток с уплотнителями или кромкой капота.

Перед установкой очистите шлицы вала от грязи и смазки ветошью, смоченной в бензине или уайт-спирите. Нанесите на шлицы тонкий слой консистентной смазки (например, Литол-24) для защиты от коррозии и облегчения последующего демонтажа. Избегайте попадания смазки на резьбу гайки – это может привести к самопроизвольному откручиванию.

Установите рычаг на вал так, чтобы метка на рычаге совпала с риской на валу. Для левого дворника метка должна находиться на 12 часов относительно вала, для правого – на 11 часов. Проверьте положение щеток на стекле: в нижнем положении они должны останавливаться на 10–15 мм выше уплотнителя капота, не касаясь его.

Затяните гайку М10 моментом 12–15 Н·м с помощью динамометрического ключа. Превышение момента приведет к деформации шлицев, недостаточный – к проворачиванию рычага под нагрузкой. Если ключа нет, используйте обычный ключ на 13, но затягивайте гайку до упора, затем ослабьте на 1/6 оборота для компенсации возможного перетяга.

После фиксации рычагов включите стеклоочистители в прерывистый режим и проверьте траекторию движения щеток. Если щетки задевают уплотнитель или капот, ослабьте гайку и сместите рычаг на 1–2 шлица в нужную сторону. Повторяйте корректировку до достижения равномерного зазора по всей длине хода.

На моделях с подогревом стекла дополнительно проверьте расстояние между щетками и нагревательными элементами. Минимальный зазор – 5 мм. При необходимости отрегулируйте положение рычагов, смещая их вверх по валу, но не более чем на 3 шлица от заводской метки, иначе снизится прижимное усилие щеток.

После завершения регулировки нанесите на резьбу гайки фиксатор резьбы (например, Loctite 243) и затяните повторно. Это исключит самопроизвольное ослабление крепления при вибрации. Проверьте работу дворников во всех режимах, включая омыватель – струи жидкости должны попадать в зону очистки щеток без разбрызгивания за пределы стекла.

Тестирование работы дворников после настройки и устранение неполадок

После регулировки тяг и рычагов включите дворники на всех скоростях: медленной, стандартной и прерывистой. На скорости 60 км/ч при включенном режиме «быстро» щетки должны совершать полный цикл за 3–4 секунды без рывков и задержек. Если время цикла превышает 5 секунд, проверьте натяжение пружины трапеции – ослабленная пружина снижает прижимное усилие, что увеличивает время хода.

Обратите внимание на зоны очистки. На лобовом стекле Лада Гранта стандартные щетки длиной 500 мм (водительская) и 450 мм (пассажирская) должны полностью захватывать площадь от нижней кромки до верхней границы обзора водителя. Если остаются неочищенные участки шириной более 20 мм по краям, сместите рычаги на 2–3 мм в сторону дефекта, предварительно ослабив гайки крепления на 10 мм.

При работе дворников на сухом стекле не должно быть скрипов или вибраций. Если слышен металлический скрежет, замените резиновые лезвия – износ свыше 1,5 мм по высоте приводит к контакту металлического каркаса со стеклом. Для проверки прижима щеток приложите усилие 2 кг к середине рычага: прогиб не должен превышать 5 мм. Превышение этого значения указывает на необходимость замены пружины или регулировки кронштейна.

В режиме прерывистой работы пауза между взмахами должна составлять 2–12 секунд с шагом в 2 секунды. Если интервал не регулируется или дворники останавливаются в произвольном положении, проверьте реле-прерыватель (артикул 2190-3747010) и контакты подрулевого переключателя. Окисление контактов устраняется очисткой спиртом и нанесением токопроводящей смазки.

После дождя или мойки автомобиля дворники должны начинать движение без задержек. Если щетки «залипают» на стекле, нанесите на резиновые лезвия силиконовую смазку (например, Liqui Moly 3310) – это снизит адгезию и предотвратит примерзание зимой. При температуре ниже -15°C используйте зимние щетки с графитовым покрытием, иначе стандартные лезвия теряют эластичность и оставляют разводы.
