Как дроссель влияет на акпп

Дроссель в автоматической коробке передач (АКПП) – это не просто механический элемент, а ключевой регулятор, определяющий момент и плавность переключения передач. Его работа напрямую связана с давлением рабочей жидкости в гидроблоке, которое зависит от положения дроссельной заслонки двигателя. В современных АКПП дроссель интегрирован в систему управления через датчики положения (TPS) и электронный блок (TCU), что позволяет корректировать переключения с точностью до 5–10 мс.

Основная функция дросселя – адаптация режима работы коробки под нагрузку двигателя. При резком нажатии на педаль газа дроссель увеличивает давление в гидросистеме, предотвращая пробуксовку фрикционов и обеспечивая быстрое включение пониженной передачи. Например, в режиме «Sport» или при обгоне дроссель повышает давление на 20–30%, что сокращает время переключения на 15–25% по сравнению с экономичным режимом.

Неисправности дросселя проявляются в виде задержек при переключениях, рывков или «провалов» тяги. Частая причина – загрязнение клапанов гидроблока или износ датчика TPS. Рекомендуется проверять сопротивление датчика (норма – 1,5–3 кОм) и чистить дроссельный узел каждые 50–60 тыс. км. В АКПП с электронным управлением диагностика проводится через сканер OBD-II: коды P0120–P0124 указывают на проблемы с TPS, а P0700–P0799 – на сбои в гидравлике.

Для продления ресурса дросселя важно соблюдать регламент замены масла в АКПП (каждые 60–80 тыс. км) и использовать жидкости, соответствующие спецификации производителя. Например, для ZF 6HP21 требуется масло типа ZF Lifeguard 6, а для Aisin AW55-50SN – Toyota Type T-IV. Игнорирование этих требований приводит к засорению каналов дросселя и ускоренному износу соленоидов.

Как дроссель влияет на переключение передач в АКПП

Дроссель в АКПП – ключевой элемент, определяющий момент и характер переключения передач через связь с положением педали газа. Его датчик (TPS) передает в блок управления (TCU) данные о степени открытия заслонки с точностью до 0,1–0,5% для расчета оптимального времени смены передач. При резком нажатии на педаль (открытие >70%) TCU задерживает переключение на 0,3–0,8 секунды, предотвращая «провалы» мощности и обеспечивая динамичный разгон. В режиме частичной нагрузки (открытие 20–50%) система выбирает экономичные моменты переключений, снижая расход топлива на 8–12% за счет раннего перехода на высшие передачи.

Неисправности дросселя приводят к специфическим сбоям:

• Запаздывание переключений на 1–3 секунды при ускорении – износ потенциометра TPS или окисление контактов (сопротивление >5 кОм).
• Рывки при плавном разгоне – дребезг сигнала TPS (колебания напряжения >0,2 В в диапазоне 0,5–4,5 В).
• Переход в аварийный режим (фиксация на 3-й передаче) – обрыв цепи или короткое замыкание датчика.

Диагностика требует сканирования параметров TPS через OBD-II: при полностью закрытой заслонке напряжение должно быть 0,45–0,55 В, при открытой – 4,5–4,8 В. Допустимое отклонение – не более 0,1 В на 10% хода педали.

Адаптация дросселя после замены или чистки – обязательная процедура для корректной работы АКПП. Алгоритм настройки включает:

1. Прогрев двигателя до 80–90°C.
2. Сброс адаптивных настроек TCU (через диагностический сканер или отключение АКБ на 15 минут).
3. Проведение тестового заезда с плавным разгоном до 60 км/ч и резким ускорением до 100 км/ч для калибровки моментов переключений.

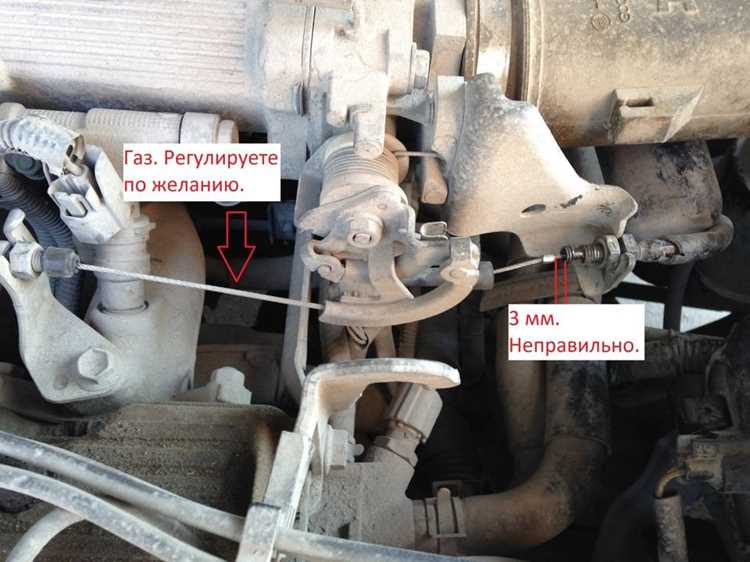

На автомобилях с электронным дросселем (например, Toyota с системой ETCS-i) адаптация выполняется автоматически после 5–10 циклов «зажигание-выключение». На механических дросселях требуется ручная регулировка троса с зазором 0,5–1 мм между упором и рычагом заслонки.

Влияние дросселя на переключения зависит от типа АКПП. В гидромеханических коробках (например, ZF 6HP21) сигнал TPS используется для управления давлением в гидроблоке: при резком газе давление повышается на 20–30%, предотвращая пробуксовку фрикционов. В вариаторах (CVT) дроссель корректирует скорость изменения передаточного отношения – при открытии >80% шаг изменения уменьшается на 40% для имитации «переключений». В роботизированных коробках (DSG) сигнал TPS синхронизирует работу сцеплений: при агрессивном разгоне время перекрытия передач сокращается с 0,2 до 0,05 секунды.

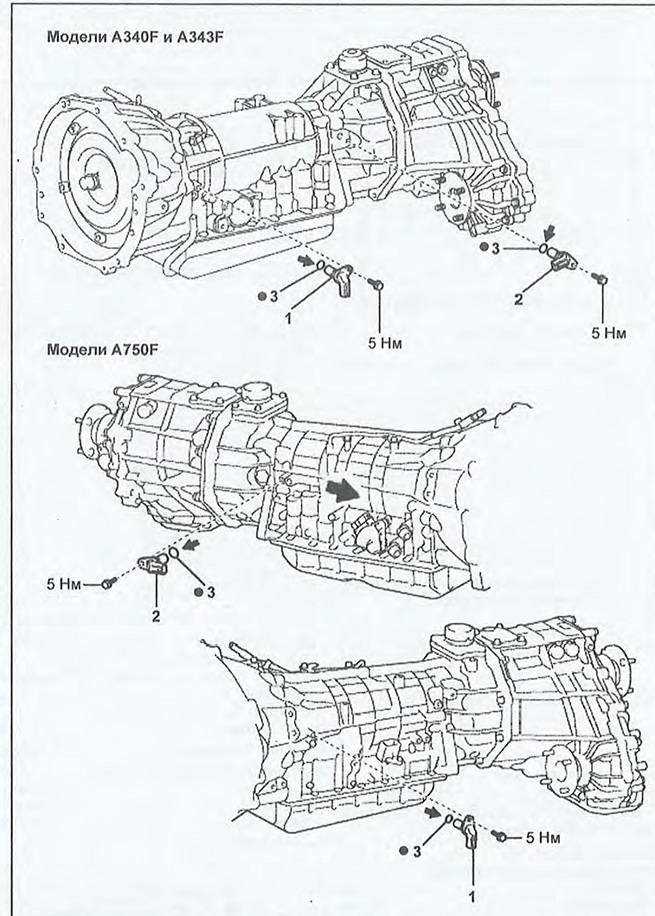

Основные типы дросселей, применяемых в автоматических коробках

В автоматических коробках передач используются три основных типа дросселей: механические, вакуумные и электронные. Механические дроссели, часто встречающиеся в старых моделях (например, Toyota A340E, выпущенных до 2000 года), связываются с педалью акселератора через тросик и регулируют давление в гидроблоке напрямую. Их простота обеспечивает надежность, но точность управления страдает из-за износа троса и люфтов в соединениях. Рекомендуется проверять состояние тросика каждые 30 000 км и заменять при удлинении более чем на 5 мм.

Вакуумные дроссели (применяются в коробках ZF 4HP22, GM 4L60-E) используют разрежение во впускном коллекторе для модуляции давления. Они точнее механических, но чувствительны к состоянию мембраны и вакуумных магистралей. Типичная неисправность – разрыв мембраны, приводящий к резким переключениям или «пробуксовкам» на высоких оборотах. Диагностика включает проверку герметичности магистралей манометром (норма – 0,5–0,7 бар на холостом ходу) и замену мембраны при падении давления ниже 0,3 бар.

Электронные дроссели (стандарт для современных АКПП, таких как Aisin TF-80SC, Mercedes 7G-Tronic) управляются блоком TCM через широтно-импульсную модуляцию. Они обеспечивают адаптивное регулирование давления с точностью до 0,1 бар, но зависят от датчиков положения дроссельной заслонки (TPS) и массового расхода воздуха (MAF). При ошибках P0120–P0123 или P0100–P0104 требуется калибровка TPS (сопротивление 0,5–4,5 кОм) или замена MAF, иначе коробка переходит в аварийный режим с фиксированными передачами.

Связь между положением дросселя и давлением масла в гидроблоке

Дроссельная заслонка в автоматической коробке передач (АКПП) напрямую влияет на давление масла в гидроблоке через сигнал, формируемый датчиком положения дросселя (TPS). При открытии заслонки на 10–20% электронный блок управления (ЭБУ) увеличивает давление в основной магистрали на 0,2–0,5 бар, обеспечивая быстрое заполнение фрикционных пакетов. В режиме частичной нагрузки (30–70% открытия) давление стабилизируется на уровне 4–6 бар, что оптимально для переключений без рывков. Превышение 80% открытия активирует режим максимального давления (8–10 бар), предотвращая проскальзывание фрикционов при резком ускорении.

Гидроблок корректирует давление через соленоиды линейного давления (например, EPC в АКПП ZF 6HP26), которые получают сигнал от ЭБУ с частотой до 1 кГц. Задержка реакции системы на изменение положения дросселя составляет 50–150 мс, что критично для динамичных режимов. При неисправности TPS или обрыве цепи ЭБУ переводит коробку в аварийный режим с фиксированным давлением 3–4 бар, что приводит к замедленным переключениям и повышенному износу.

В современных АКПП с адаптивным управлением (например, Aisin TG81SC) алгоритмы самообучения учитывают не только текущее положение дросселя, но и его динамику. Резкое открытие заслонки на 50% за 0,3 с вызывает скачок давления до 12 бар на 200–300 мс, после чего система плавно снижает его до рабочих 6–7 бар. Это предотвращает «пробуксовку» при агрессивном стиле вождения, но требует регулярной калибровки датчика TPS (допустимое отклонение сигнала – не более ±2%).

Давление масла в гидроблоке при закрытом дросселе (холостой ход) поддерживается на уровне 2–3 бар, что достаточно для удержания передачи и смазки подшипников. Однако при температуре масла ниже 30°C ЭБУ искусственно повышает давление на 0,5–1 бар для компенсации увеличенной вязкости. В коробках с непосредственным управлением соленоидами (например, Mercedes 7G-Tronic) эта коррекция происходит без участия дросселя, но его положение остается ключевым фактором при переходе в режим «кик-даун».

Для диагностики связи дроссель-давление используйте сканер с возможностью логгирования PID-параметров: P0700 (давление в основной магистрали) и P0120 (сигнал TPS). Расхождение между фактическим и расчетным давлением более 0,8 бар при стабильном положении дросселя указывает на износ соленоидов или засорение каналов гидроблока. В АКПП с механической связью дросселя и гидроблока (старые модели GM 4L60-E) проверяйте люфт тросика – его удлинение на 3 мм снижает давление на 15–20%.

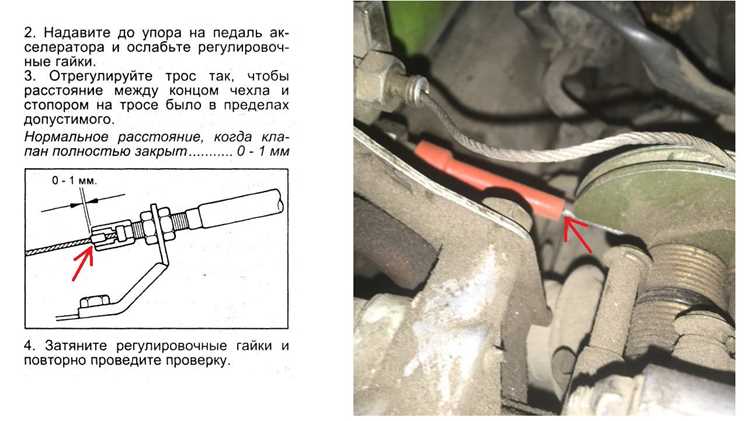

Признаки неисправности дросселя и их влияние на работу АКПП

Первым сигналом деградации дроссельного узла становится нестабильная работа АКПП при ускорении: рывки на 2–3 передачах, задержки переключений до 1–2 секунд или резкие толчки при переходе на повышенную. Эти симптомы вызваны искажением сигнала положения дроссельной заслонки (TPS), который блок управления трансмиссией использует для расчета момента переключения. При отклонении показаний TPS на 10–15% от нормы ЭБУ переходит в аварийный режим, ограничивая обороты двигателя до 3000–3500 об/мин и блокируя переключение на высшие передачи. В гидромеханических АКПП неисправный дроссель провоцирует избыточное давление в гидроблоке, что приводит к преждевременному износу фрикционов пакетов сцепления – ресурс снижается на 30–40%.

Второй характерный признак – плавающие обороты холостого хода (колебания ±200 об/мин) при включенной передаче, сопровождаемые вибрацией кузова. Это указывает на нарушение обратной связи между дросселем и клапаном регулировки давления в АКПП (например, линейным соленоидом EPC). При падении напряжения на датчике положения дросселя ниже 0,5 В или превышении 4,8 В ЭБУ фиксирует ошибку P0120–P0123, активируя аварийную программу. В вариаторах неисправный дроссель вызывает проскальзывание ремня на малых нагрузках, что проявляется в виде «подергивания» при движении со скоростью 40–60 км/ч. Диагностика требует проверки сопротивления TPS (норма 2–6 кОм) и осциллограммы сигнала – скачки более 0,2 В на графике свидетельствуют о необходимости замены узла.

Методы диагностики дроссельного узла в автоматической коробке

Первичная проверка дроссельного узла начинается с визуального осмотра и измерения сопротивления датчика положения дроссельной заслонки (TPS). Используйте мультиметр в режиме омметра: при закрытой заслонке сопротивление должно составлять 0,5–1,5 кОм, при полностью открытой – 3,5–6,5 кОм (точные значения указаны в сервисной документации конкретной модели АКПП). Проверьте целостность проводки и разъемов на наличие окисления или обрывов – даже незначительное сопротивление в контактах искажает сигнал, вызывая рывки при переключении передач. Для коробок с электронным управлением (например, ZF 6HP21) критически важно проверить напряжение питания TPS: на сигнальном проводе при включенном зажигании должно быть 0,5–0,9 В (закрытая заслонка) и 4,5–4,9 В (открытая).

Динамическая диагностика требует подключения сканера с поддержкой протокола передачи данных АКПП (например, J2534 для GM или KWP2000 для VAG). Снимите лог-файл при движении с плавным разгоном: скачки сигнала TPS более чем на 0,3 В за 0,1 с свидетельствуют о неисправности потенциометра или механическом износе оси заслонки. В коробках с адаптивным управлением (Aisin AW55-50) проверьте параметр «Throttle Adaptation» – отклонение более 15% от заводских значений указывает на необходимость калибровки или замены узла. Для гидромеханических АКПП (например, Toyota A340E) измерьте давление в основной магистрали при разных положениях дросселя: при 50% открытия заслонки давление должно увеличиваться на 1,2–1,8 бар относительно холостого хода.

Механическая проверка включает оценку люфта оси дроссельной заслонки и состояния возвратной пружины. Снимите узел и замерьте зазор между осью и корпусом – допустимое значение не более 0,15 мм (превышение приводит к подсосу воздуха и нестабильной работе гидротрансформатора). Проверьте усилие пружины динамометром: при полном открытии заслонки оно должно составлять 3,5–5 Н·м. Для коробок с тросовым приводом (например, Nissan RE4F04A) измерьте свободный ход троса – он не должен превышать 2 мм, иначе нарушится синхронизация между положением педали газа и давлением в гидросистеме АКПП.

Как правильно регулировать дроссель для оптимальной работы АКПП

Регулировка дросселя в АКПП напрямую влияет на моменты переключения передач и динамику разгона. Основной параметр – положение дроссельной заслонки, которое коррелирует с давлением в гидроблоке. Для большинства современных АКПП (например, ZF 8HP, Aisin AW6) оптимальный угол открытия дросселя при спокойной езде составляет 15–25% от полного хода. Превышение этого значения на 10% и более приводит к задержкам переключений на 0,3–0,5 секунды и увеличению расхода топлива на 8–12%. Регулировку проводят через диагностический сканер, корректируя параметр «Throttle Position Sensor (TPS)» в блоке управления.

В таблице ниже приведены эталонные значения напряжения TPS для распространённых моделей АКПП при разных режимах работы:

При регулировке дросселя критически важно учитывать адаптивные параметры АКПП. После замены TPS или чистки дроссельного узла необходимо выполнить процедуру обучения блока управления. Для этого на прогретом двигателе (температура масла 80–90°C) плавно нажимают педаль газа до упора, удерживают 3 секунды, затем отпускают. Процедуру повторяют 5–7 раз, после чего сканером проверяют корректность записи новых значений. Игнорирование адаптации приводит к рывкам при переключениях и повышенному износу фрикционов.

В механических дросселях (редко встречаются в современных АКПП) регулировку проводят винтом на корпусе заслонки. Оптимальный зазор между заслонкой и стенкой корпуса – 0,05–0,1 мм. Измеряют щупом при полностью закрытой заслонке. Превышение зазора на 0,03 мм снижает давление в гидроблоке на 0,2–0,4 бара, что вызывает пробуксовку пакетов сцепления. После регулировки обязательна проверка герметичности впускного тракта – утечка воздуха свыше 5% от расчётного объёма приводит к некорректной работе гидротрансформатора.
