Светодиодные системы требуют стабильного и точно подобранного источника питания. Блок питания (БП) и драйвер LED – не взаимозаменяемые устройства, несмотря на внешнее сходство. Первый преобразует переменное напряжение в постоянное с фиксированным значением (например, 12 В или 24 В), но не компенсирует колебания тока. Драйвер же обеспечивает постоянный ток (например, 350 мА, 700 мА или 1 А) независимо от изменений напряжения на светодиодах, что критично для их долговечности и стабильной яркости.
Для низковольтных LED-лент (12 В, 24 В) достаточно блока питания с выходным напряжением, соответствующим спецификации ленты. Однако при подключении мощных светодиодов (например, COB или высокомощных SMD) требуется драйвер с точной регулировкой тока. Например, светодиод на 1 Вт с номинальным током 350 мА выйдет из строя при подаче 500 мА, тогда как блок питания на 12 В не сможет предотвратить этот перегруз.
Выбор между БП и драйвером зависит от типа LED-нагрузки. Для лент с резисторами (пассивная стабилизация) подойдет блок питания с запасом мощности 20–30%. Для дискретных светодиодов или модулей без встроенной стабилизации необходим драйвер с коэффициентом пульсаций не выше 5% и защитой от короткого замыкания. Пример: драйвер Mean Well LDD-700L поддерживает ток 700 мА с точностью ±3%, что идеально для сборок на основе Cree XM-L2.
Ошибки при подборе источника питания приводят к деградации светодиодов или их выходу из строя. Блок питания на 12 В, подключенный к светодиоду с прямым напряжением 3 В, вызовет мгновенный перегрев. Драйвер же автоматически ограничит ток, но его мощность должна соответствовать суммарной нагрузке. Например, для 10 светодиодов по 1 Вт (350 мА, 3 В) нужен драйвер на 3,5 Вт с током 350 мА, а не блок питания на 12 В.
Блок питания и драйвер для LED: разница и применение
Драйвер – это источник стабилизированного тока (например, 350 мА, 700 мА, 1050 мА), предназначенный для мощных светодиодов и COB-модулей. Он компенсирует температурные колебания и предотвращает деградацию кристаллов, поддерживая ток в заданных пределах. Применение:
- Уличные прожекторы (IP65+) – драйверы с защитой от влаги и перегрева.
- Промышленные светильники – модели с коррекцией коэффициента мощности (PFC > 0,9).
- Фитолампы – драйверы с регулировкой тока для спектральной настройки.
Выбор зависит от типа LED: для SMD 3528 достаточно блока питания, для мощных диодов (1 Вт+) – только драйвер. При подборе проверяйте соответствие тока/напряжения паспортным данным светодиода.

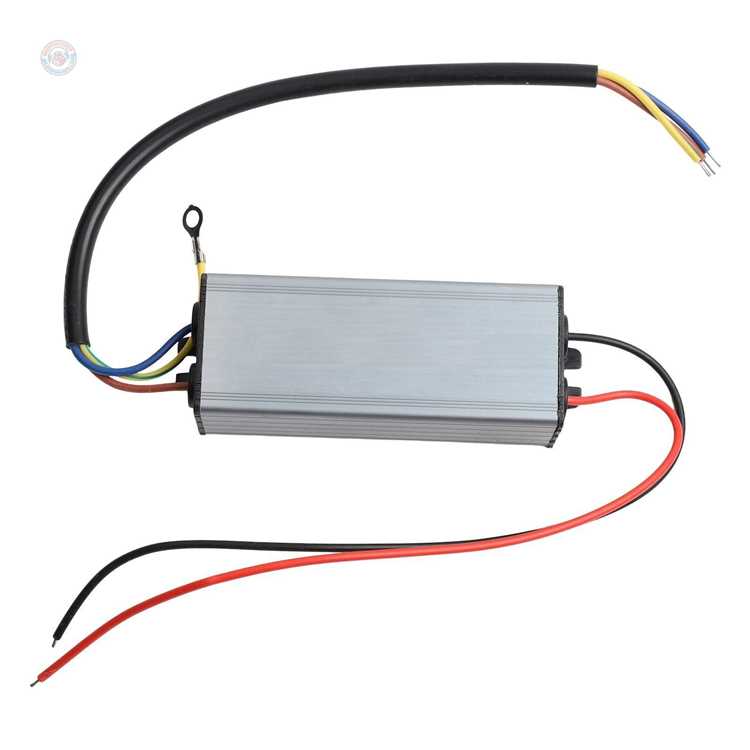

Как выбрать блок питания для светодиодных лент по мощности и напряжению
Светодиодные ленты работают при фиксированном напряжении: 12 В или 24 В. Первое значение подходит для большинства бытовых и декоративных решений, второе – для длинных отрезков (свыше 5 м) или систем с повышенной яркостью. Проверьте маркировку на ленте: напряжение указано на подложке или в техническом паспорте. Использование блока с несоответствующим напряжением приведёт к перегреву, мерцанию или выходу из строя.
Мощность блока питания рассчитывается по формуле: P = L × W × 1.2, где L – длина ленты в метрах, W – мощность одного метра (указана в Вт/м), 1.2 – коэффициент запаса. Например, для 3 м ленты 14.4 Вт/м потребуется блок на 52 Вт (3 × 14.4 × 1.2). Запас предотвращает перегрузку при скачках напряжения и продлевает срок службы оборудования.
Для лент с RGB или адресными чипами учитывайте дополнительное энергопотребление контроллера. Стандартные контроллеры потребляют 1–3 Вт, но мощные модели (например, для DMX-управления) могут требовать до 10 Вт. Умножьте итоговую мощность ленты на 1.3, если контроллер не имеет отдельного питания. Игнорирование этого параметра снизит яркость или вызовет сбои в работе.
Выбирайте блоки питания с защитой от короткого замыкания, перегрева и перегрузки. Модели с сертификацией IP65/IP67 подходят для уличного монтажа, но для влажных помещений (ванные, бассейны) используйте герметичные блоки с классом защиты не ниже IP67. В сухих условиях достаточно IP20. Обратите внимание на диапазон рабочих температур: от −20°C до +50°C для наружного применения.
При подключении нескольких лент к одному блоку суммируйте их мощность, но не превышайте 80% от номинала устройства. Для параллельного подключения используйте провода сечением не менее 1.5 мм² (для 12 В) или 0.75 мм² (для 24 В). Длина проводов от блока до ленты не должна превышать 5 м – падение напряжения на больших расстояниях снижает яркость. При необходимости устанавливайте усилители сигнала или дополнительные блоки питания.
Когда нужен драйвер для LED: отличия от блока питания в стабилизации тока
Светодиоды требуют стабильного тока, а не напряжения. Блок питания (БП) выдаёт фиксированное напряжение (например, 12 В или 24 В), но не контролирует ток, протекающий через LED. Драйвер же стабилизирует ток в заданном диапазоне (например, 350 мА, 700 мА или 1 А), предотвращая перегрев и деградацию кристалла. Без драйвера даже небольшое превышение напряжения на 10–15% сокращает срок службы LED в 2–3 раза.
Драйверы необходимы для мощных светодиодов (от 1 Вт) и сборок с последовательным подключением. Примеры:
- COB-матрицы (10 Вт и выше) – требуют драйвера с точной стабилизацией тока.
- Уличные прожекторы (50–200 Вт) – без драйвера ток будет колебаться из-за температурных изменений, что приведёт к мерцанию.
- Светодиодные ленты с питанием 24 В – если ток превышает 1 А на метр, нужен драйвер вместо обычного БП.
Блоки питания подходят только для низковольтных LED-лент (12/24 В) с резисторами, ограничивающими ток. Но даже здесь есть нюансы: при длине ленты более 5 метров или подключении нескольких отрезков параллельно ток распределяется неравномерно. Драйвер решает эту проблему, обеспечивая одинаковый ток на каждом участке. Для лент типа WS2812B (адресные) драйвер не нужен – они управляются контроллером с ШИМ.
Ключевое отличие драйвера – защита от пульсаций и перегрузок. БП выдаёт постоянное напряжение, но при скачках в сети ток через LED может резко возрасти. Драйверы оснащены:
- Схемой обратной связи – корректирует ток в реальном времени.
- Защитой от короткого замыкания – отключает питание при превышении тока на 20–30%.
- Термокомпенсацией – снижает ток при нагреве кристалла выше 85°C.
Для сравнения: дешёвый БП на 12 В при перегреве просто выйдет из строя, а драйвер на 700 мА сохранит работоспособность LED.
Выбирайте драйвер, если:
- Мощность LED превышает 3 Вт на кристалл.
- Требуется долгий срок службы (50 000+ часов) без снижения яркости.
- Светодиоды работают в условиях нестабильного напряжения (автомобили, промышленные сети).
- Нужна диммируемость – драйверы с ШИМ или аналоговым управлением поддерживают плавное изменение яркости без мерцания.
Для слаботочных LED (до 0,5 Вт) или лент с резисторами достаточно БП, но при токе свыше 1 А риск перегрева растёт экспоненциально – здесь без драйвера не обойтись.
Схемы подключения светодиодов: почему драйвер защищает от перегрева и мерцания
Светодиоды работают на постоянном токе (DC), но напряжение сети переменное (AC 220 В). Прямое подключение LED к источнику без стабилизации приводит к скачкам тока, превышающим номинальные 20–30 мА для большинства индикаторных и 350–1000 мА для мощных диодов. Превышение на 10–15% сокращает срок службы на 50%, а на 30% – вызывает деградацию кристалла за 100–200 часов. Драйверы решают эту проблему за счет ШИМ-регулировки или линейных схем, поддерживая ток в заданных пределах с точностью ±3%.
Мерцание светодиодов на частотах ниже 100 Гц вызывает зрительное утомление, головную боль и снижение концентрации. Стандартные блоки питания (БП) с выпрямителем и конденсатором фильтра выдают пульсации до 30% на частоте 100 Гц. Драйверы с активной коррекцией коэффициента мощности (PFC) и двухтактными преобразователями снижают пульсации до 1–5%, что соответствует требованиям СанПиН 2.2.1/2.1.1.1278-03 для рабочих и жилых помещений. Для медицинских учреждений и производств с высокоточным оборудованием используют драйверы с пульсациями ≤1%.
Перегрев светодиодов возникает из-за неэффективного отвода тепла и нестабильного питания. При температуре кристалла выше 85°C световой поток падает на 10–15%, а при 120°C – на 50%. Драйверы с термозащитой автоматически снижают ток при превышении порога (обычно 70–80°C), предотвращая тепловой пробой. Например, драйверы Mean Well серии HLG при перегреве переходят в режим ограничения тока с шагом 5% до восстановления нормальной температуры. В схемах с параллельным подключением диодов драйверы с балансировкой тока исключают перегрузку отдельных элементов.
Схемы подключения светодиодов делятся на последовательные, параллельные и смешанные. Последовательное соединение (гирлянда) требует драйвера с напряжением, равным сумме падений напряжений на диодах (например, 3 В × 10 шт. = 30 В). Параллельное подключение без драйвера приводит к разбалансировке токов из-за разброса параметров диодов (±0,2 В на кристалле). Драйверы с токовым зеркалом или активными балансирами (например, Texas Instruments LM3466) выравнивают токи с точностью ±1%, предотвращая перегрев слабых элементов.
Для мощных LED (1–100 Вт) используют драйверы с гальванической развязкой (изолированные), которые защищают от пробоя на корпус и обеспечивают безопасность при работе с металлическими радиаторами. Неизолированные драйверы дешевле, но требуют дополнительной изоляции в цепях питания. Пример: драйверы Recom RACD100-120 для COB-светодиодов на 100 Вт имеют КПД 92% и встроенную защиту от короткого замыкания, перегрузки и перенапряжения. Для уличного освещения выбирают модели с IP67 и рабочим диапазоном температур от −40 до +70°C.
Мерцание на высоких частотах (1–10 кГц) незаметно для глаза, но вызывает усталость при длительном воздействии. Драйверы с частотой преобразования 50–100 кГц и LC-фильтрами снижают высокочастотные пульсации до 0,1%. В системах видеонаблюдения и фотостудиях применяют драйверы с частотой выше 200 кГц, чтобы исключить биение с кадровой разверткой камер. Например, драйверы Osram OT FIT 50/220-240/1A0 имеют частоту 250 кГц и пульсации менее 0,05%.
При выборе драйвера учитывают не только ток и напряжение, но и динамическое сопротивление светодиодов. Например, диоды Cree XHP70.2 при токе 1,5 А имеют падение напряжения 12 В, но при 3 А – уже 13,5 В. Драйверы с адаптивной стабилизацией (например, Infineon ILD6150) подстраивают выходное напряжение под реальные характеристики нагрузки, предотвращая перегрев и мерцание. Для RGB-лент и динамических подсветок используют драйверы с несколькими каналами (например, 3 канала по 1 А), синхронизированными по фазе, чтобы исключить интерференцию цветов.

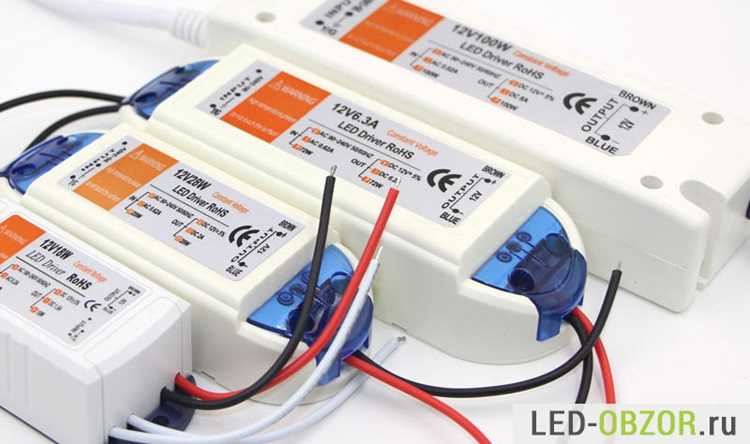

Типовые ошибки при использовании блока питания вместо драйвера для мощных LED
Замена специализированного драйвера на обычный блок питания (БП) для мощных светодиодов (от 1 Вт и выше) приводит к нестабильной работе и сокращению срока службы. Основная проблема – отсутствие стабилизации тока. Драйверы обеспечивают постоянный ток в пределах ±5%, тогда как БП выдает фиксированное напряжение, что вызывает перегрев кристалла при малейших колебаниях входного напряжения. Например, для LED с номинальным током 350 мА и прямым напряжением 3,2 В использование БП на 12 В без токоограничивающего резистора приведет к мгновенному превышению тока до 1–2 А, разрушая полупроводниковую структуру за считанные минуты.
Вторая распространенная ошибка – игнорирование пульсаций напряжения. Импульсные БП, особенно дешевые модели, генерируют высокочастотные пульсации (до 200 мВ на выходе), которые драйверы сглаживают благодаря встроенным фильтрам. Для мощных LED такие пульсации вызывают мерцание с частотой 50–100 Гц, невидимое глазу, но провоцирующее утомление и головные боли при длительном воздействии. В таблице ниже приведены допустимые уровни пульсаций для разных типов LED:
| Тип LED | Допустимые пульсации (пик-пик), мВ | Последствия превышения |
|---|---|---|
| Индикаторные (до 0,5 Вт) | ≤ 100 | Незначительное мерцание |
| Мощные (1–10 Вт) | ≤ 50 | Снижение светового потока на 15–20% |
| COB-матрицы (20 Вт+) | ≤ 20 | Деградация люминофора, неравномерность свечения |
Третья ошибка – неверный расчет мощности. Пользователи часто выбирают БП с запасом по напряжению, не учитывая, что избыточное напряжение приведет к росту тока через LED. Например, для цепочки из 3 последовательно соединенных светодиодов с суммарным прямым напряжением 9,6 В (3,2 В × 3) использование БП на 12 В требует установки резистора с сопротивлением R = (12 В – 9,6 В) / 0,35 А ≈ 6,8 Ом. При этом на резисторе будет рассеиваться 0,84 Вт мощности, что снижает КПД системы до 80%. Без резистора ток возрастет до 700–800 мА, превышая номинал вдвое.
Четвертая проблема – отсутствие защиты от короткого замыкания и перегрузки. Драйверы для мощных LED оснащены встроенными схемами защиты: отключение при КЗ, ограничение тока при перегреве, плавный старт. БП общего назначения таких функций не имеют. При случайном замыкании в цепи LED ток может достичь 5–10 А, что приведет к возгоранию проводки или разрушению светодиода. Особенно опасно это для COB-матриц, где плотность тока достигает 1 А/мм².
Наконец, использование БП вместо драйвера исключает возможность диммирования. Драйверы с ШИМ-регулировкой (например, Mean Well HLG-120H) поддерживают плавное изменение яркости от 10% до 100% без изменения цветовой температуры. БП с переменным напряжением при снижении выходного напряжения ниже порогового значения LED (обычно 2,8–3 В) вызывает резкое падение яркости и смещение спектра в красную область. Для RGB-систем это приводит к нарушению цветопередачи, а для белых LED – к появлению желтого оттенка при диммировании ниже 50%.

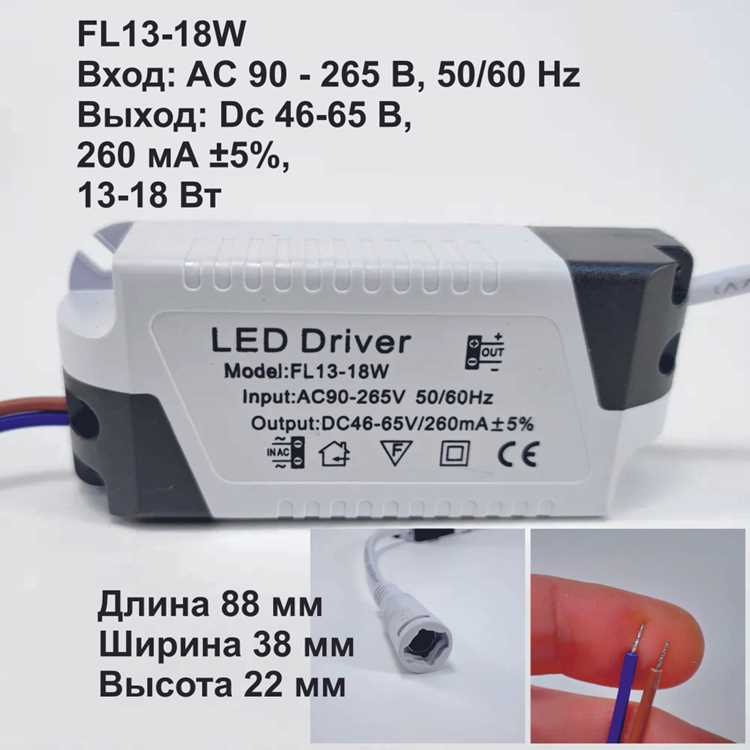

Как рассчитать параметры драйвера для одиночных светодиодов и матриц
Для одиночного светодиода ключевые параметры драйвера – ток и напряжение. Номинальный ток светодиода (например, 20 мА для индикаторных или 350 мА для мощных) указывается в datasheet. Напряжение определяется по прямому падению (Vf): для белых светодиодов оно обычно 3,0–3,6 В, для красных – 1,8–2,2 В. Драйвер должен обеспечивать ток не выше номинального и напряжение, превышающее Vf на 0,5–1 В для стабильной работы. Пример: для светодиода с Vf=3,3 В и током 350 мА выбирайте драйвер с выходным напряжением 4–5 В и током 350 мА.
При последовательном соединении светодиодов суммируйте их Vf. Для цепочки из 5 белых светодиодов с Vf=3,2 В каждое потребуется драйвер с выходным напряжением не менее 16 В (5×3,2 В) и током, равным номинальному току одного светодиода. Параллельное подключение требует отдельного резистора или драйвера с несколькими каналами, так как разброс Vf приведет к неравномерному распределению тока. Для матриц 3×3 с общим током 1 А используйте драйвер с тремя каналами по 330 мА или один канал с резисторами для выравнивания тока.
Мощность драйвера рассчитывается по формуле: P = Uвых × Iвых. Для цепочки из 4 светодиодов с Vf=3,4 В и током 700 мА минимальная мощность составит 9,52 Вт (4×3,4 В × 0,7 А). Выбирайте драйвер с запасом 20–30% для компенсации потерь и нагрева. Например, для 9,52 Вт подойдет драйвер на 12 Вт. Для импульсных драйверов проверяйте диапазон входного напряжения: если он 12–24 В, а ваша сеть 220 В, потребуется дополнительный блок питания.
Коэффициент пульсаций тока критичен для светодиодов. Драйверы с ШИМ-регулировкой должны иметь частоту выше 100 Гц, чтобы избежать мерцания. Для высокоточных применений (например, фитоосвещение) выбирайте драйверы с пульсациями менее 5%. В datasheet ищите параметр «ripple current» – он не должен превышать 10% от номинального тока светодиода. Для матриц с большим количеством светодиодов используйте драйверы с активной стабилизацией тока.
Температурный режим влияет на выбор драйвера. Светодиоды теряют яркость при нагреве, поэтому драйвер должен поддерживать стабильный ток в диапазоне рабочих температур (обычно −40…+85°C). Для уличных матриц выбирайте драйверы с защитой от влаги (IP65 и выше). В закрытых корпусах используйте драйверы с теплоотводом или снижайте выходную мощность на 10–15% для уменьшения нагрева.
Для программируемых матриц (например, адресных светодиодов WS2812B) драйвер должен поддерживать протокол управления (PWM, SPI). Ток одного канала таких светодиодов – 20 мА, но при динамической подсветке средний ток может достигать 60 мА на канал. Выбирайте драйвер с количеством каналов, равным числу светодиодов, и суммарным током не менее 1,2×(количество каналов × 60 мА). Для матрицы 16×16 (256 светодиодов) потребуется драйвер с током 18,4 А (256×60 мА×1,2).
